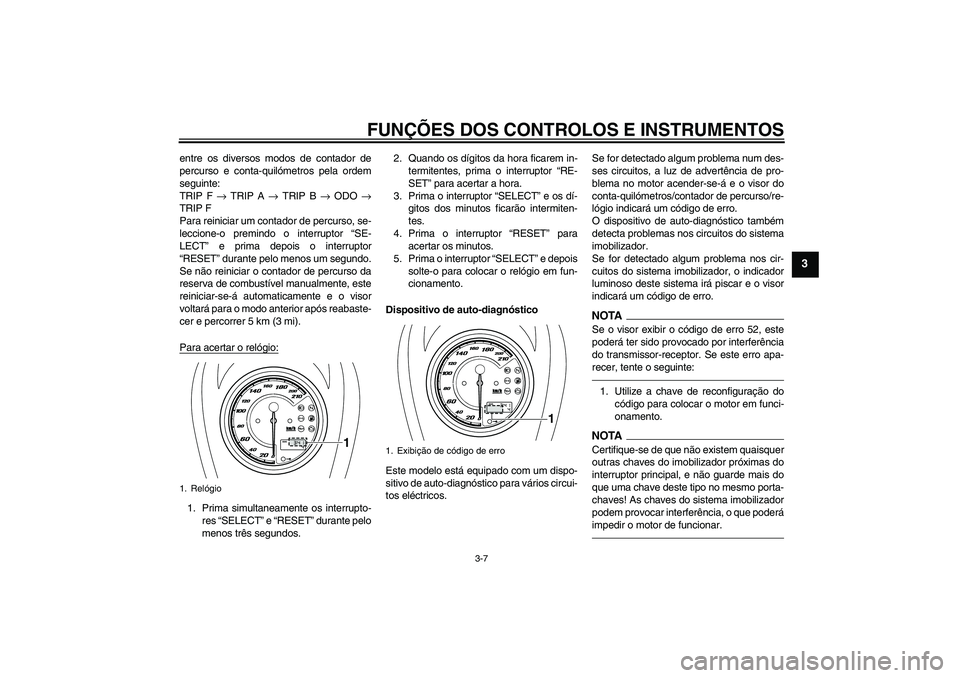

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
entre os diversos modos de contador de
percurso e conta-quilómetros pela ordem
seguinte:
TRIP F → TRIP A → TRIP B → ODO →
TRIP F
Para reiniciar um contador de percurso, se-
leccione-o premindo o interruptor “SE-
LECT” e prima depois o interruptor
“RESET” durante pelo menos um segundo.
Se não reiniciar o contador de percurso da
reserva de combustível manualmente, este
reiniciar-se-á automaticamente e o visor
voltará para o modo anterior após reabaste-
cer e percorrer 5 km (3 mi).
Para acertar o relógio:1. Prima simultaneamente os interrupto-
res “SELECT” e “RESET” durante pelo
menos três segundos.2. Quando os dígitos da hora ficarem in-
termitentes, prima o interruptor “RE-
SET” para acertar a hora.
3. Prima o interruptor “SELECT” e os dí-
gitos dos minutos ficarão intermiten-
tes.
4. Prima o interruptor “RESET” para
acertar os minutos.
5. Prima o interruptor “SELECT” e depois
solte-o para colocar o relógio em fun-
cionamento.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor do
conta-quilómetros/contador de percurso/re-
lógio indicará um código de erro.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.
NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderá
impedir o motor de funcionar.
1. Relógio
1
1. Exibição de código de erro
1
U26PP1P0.book Page 7 Thursday, July 16, 2009 9:21 AM

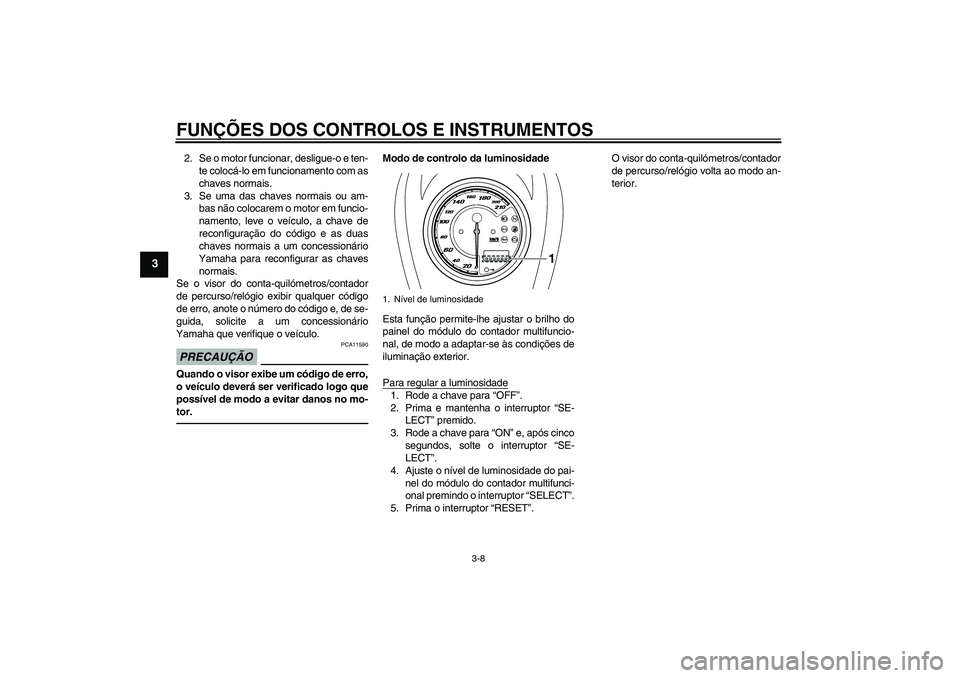

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor do conta-quilómetros/contador
de percurso/relógio exibir qualquer código
de erro, anote o número do código e, de se-
guida, solicite a um concessionário
Yamaha que verifique o veículo.PRECAUÇÃO
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
Modo de controlo da luminosidade
Esta função permite-lhe ajustar o brilho do
painel do módulo do contador multifuncio-
nal, de modo a adaptar-se às condições de
iluminação exterior.
Para regular a luminosidade1. Rode a chave para “OFF”.
2. Prima e mantenha o interruptor “SE-
LECT” premido.
3. Rode a chave para “ON” e, após cinco
segundos, solte o interruptor “SE-
LECT”.
4. Ajuste o nível de luminosidade do pai-
nel do módulo do contador multifunci-
onal premindo o interruptor “SELECT”.
5. Prima o interruptor “RESET”.O visor do conta-quilómetros/contador
de percurso/relógio volta ao modo an-
terior.1. Nível de luminosidade
1
U26PP1P0.book Page 8 Thursday, July 16, 2009 9:21 AM

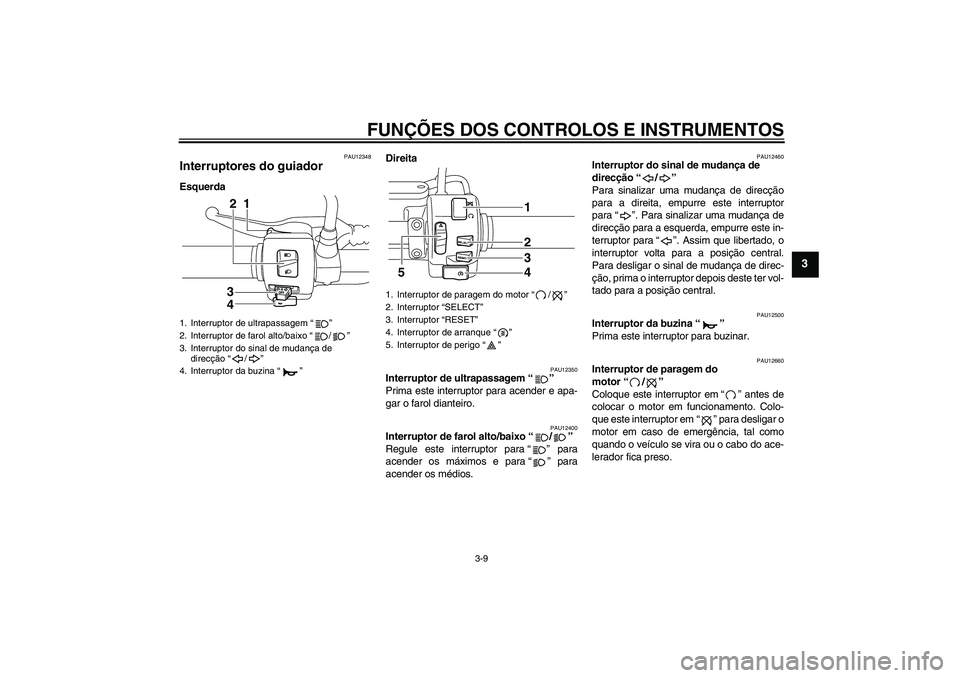

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU12348
Interruptores do guiador EsquerdaDireita
PAU12350
Interruptor de ultrapassagem“”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo“/”
Regule este interruptor para“” para
acender os máximos e para“” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para“”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para“”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor“/”
Coloque este interruptor em“” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em“” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
1. Interruptor de ultrapassagem“”
2. Interruptor de farol alto/baixo“/”
3. Interruptor do sinal de mudança de
direcção“/”
4. Interruptor da buzina“”
3
41 2
1. Interruptor de paragem do motor“/”
2. Interruptor “SELECT”
3. Interruptor “RESET”
4. Interruptor de arranque“”
5. Interruptor de perigo“”
1
52
3
4
U26PP1P0.book Page 9 Thursday, July 16, 2009 9:21 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU12711
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-
vas ao arranque, antes de colocar o motor
em funcionamento.
PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou“”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria pode
descarregar.
PAU44602
Interruptor “SELECT”
Este interruptor é utilizado para executar
selecções no conta-quilómetros e nos con-
tadores de percurso, para acertar o relógio
e para regular o modo de controlo de lumi-
nosidade do módulo do contador multifunci-
onal.
Consulte “Módulo do contador multifuncio-
nal” na página 3-5 para obter informações
detalhadas.
PAU42534
Interruptor “RESET”
Este interruptor é utilizado para executar
selecções nos contadores de percurso,
para acertar o relógio e para regular o modo
de controlo de luminosidade do módulo do
contador multifuncional.
Consulte “Módulo do contador multifuncio-
nal” na página 3-5 para obter informações
detalhadas.
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-18.)1. Alavanca da embraiagem
1
U26PP1P0.book Page 10 Thursday, July 16, 2009 9:21 AM

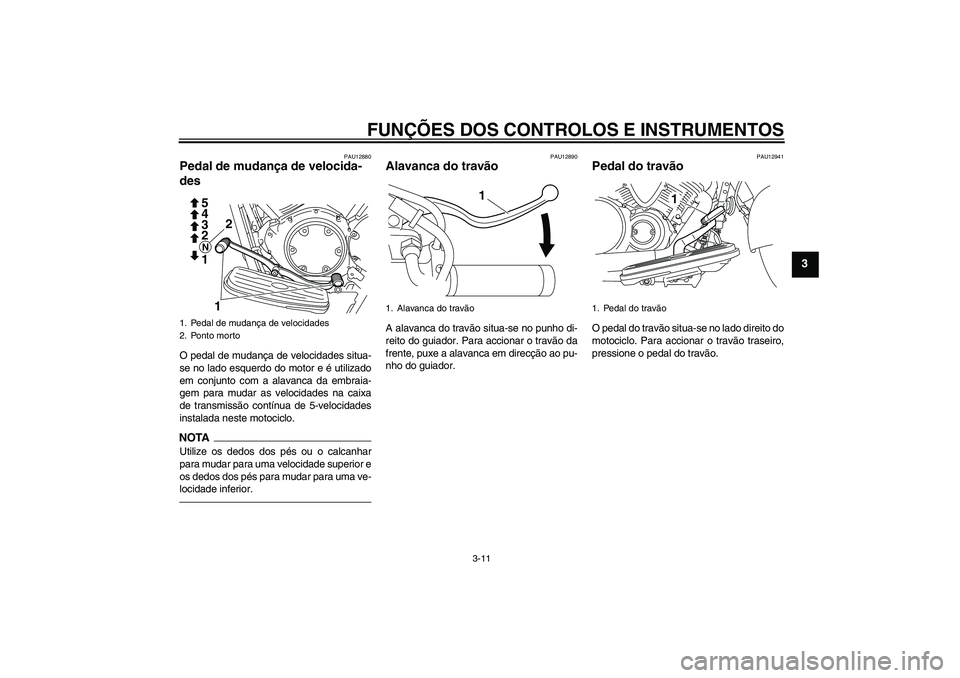

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU12880
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.NOTAUtilize os dedos dos pés ou o calcanhar
para mudar para uma velocidade superior e
os dedos dos pés para mudar para uma ve-
locidade inferior.
PAU12890
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
1. Pedal de mudança de velocidades
2. Ponto morto
1
2 3 4 5N12
1. Alavanca do travão
1
1. Pedal do travão
1
U26PP1P0.book Page 11 Thursday, July 16, 2009 9:21 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU13121
Tampa do depósito de combustí-
vel Remoção da tampa do depósito de com-
bustível
Abra a cobertura da fechadura, introduza a
chave na fechadura e rode-a 1/4 de volta no
sentido dos ponteiros do relógio. A fecha-
dura abrir-se-á e a tampa do depósito de
combustível pode ser removida.Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca“” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA
A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AV I S O
PWA10131
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o veículo. As
fugas de combustível constituem um pe-
rigo de incêndio.
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Marca“”
3. Fecho.
4. Desbloquear.
123
4
U26PP1P0.book Page 12 Thursday, July 16, 2009 9:21 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3

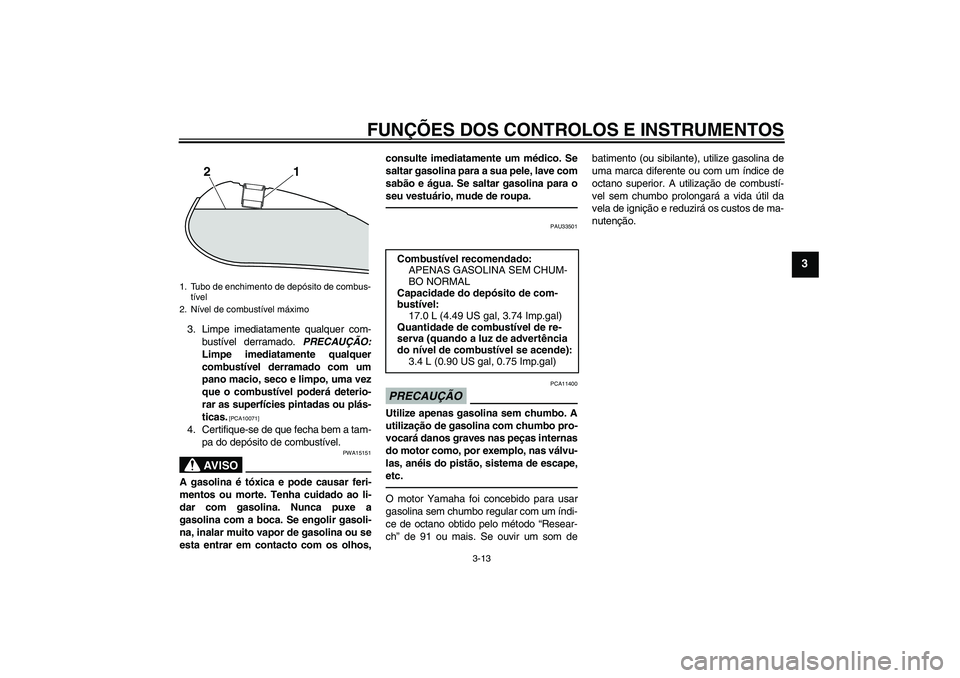

3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU33501
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som debatimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível máximo
1 2
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de com-
bustível:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Quantidade de combustível de re-
serva (quando a luz de advertência
do nível de combustível se acende):
3.4 L (0.90 US gal, 0.75 Imp.gal)
U26PP1P0.book Page 13 Thursday, July 16, 2009 9:21 AM

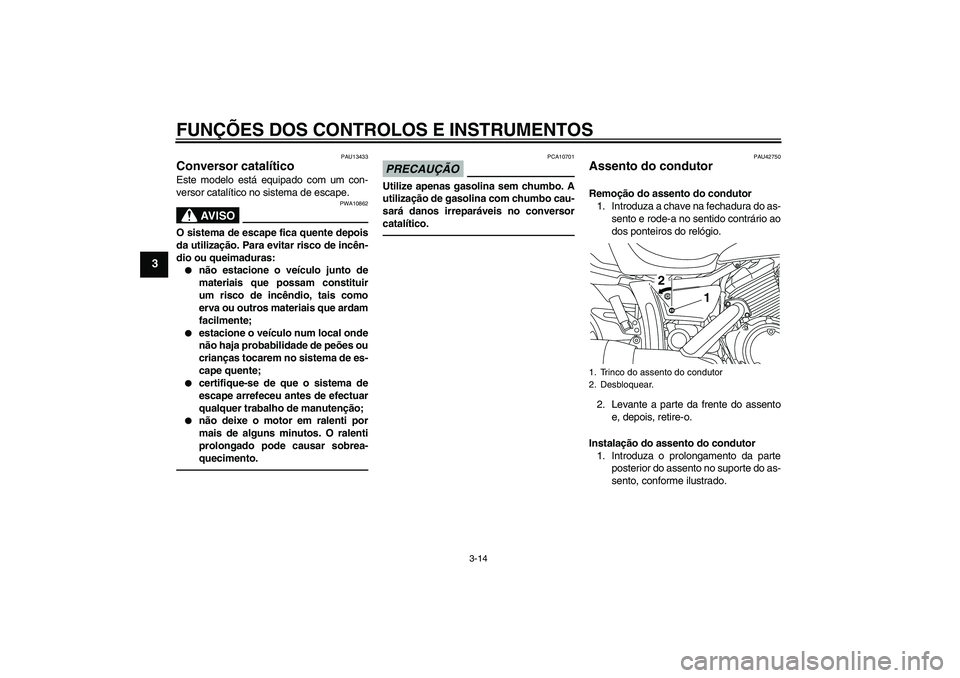

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU13433
Conversor catalítico Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU42750
Assento do condutor Remoção do assento do condutor
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Levante a parte da frente do assento
e, depois, retire-o.
Instalação do assento do condutor
1. Introduza o prolongamento da parte
posterior do assento no suporte do as-
sento, conforme ilustrado.1. Trinco do assento do condutor
2. Desbloquear.
2
1
U26PP1P0.book Page 14 Thursday, July 16, 2009 9:21 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
2. Empurre a parte dianteira do assento
para baixo, para o encaixar.
3. Retire a chave.NOTACertifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU14322
Suporte de capacete O suporte do capacete situa-se por baixo
do assento do condutor.
Para fixar um capacete ao respectivo su-
porte
1. Retire o assento do condutor. (Consul-
te a página 3-14.)
2. Prenda o capacete no respectivo su-
porte e, depois, instale firmemente o
assento. AVISO! Nunca conduza
com um capacete preso no suporte
do capacete, uma vez que este
pode bater em objectos, provocan-
do perda de controlo e possivel-
mente um acidente.
[PWA10161]
Para libertar o capacete do respectivo
suporte
Retire o assento do condutor, retire o capa-
cete do respectivo suporte e volte a instalar
o assento.
1. Prolongamento
2. Suporte do assento
1
2
1. Suporte de capacete
1
U26PP1P0.book Page 15 Thursday, July 16, 2009 9:21 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU48380
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, para
permitir o ajuste da pré-carga da mola de
acordo com a preferência do condutor.

Quando proceder ao ajuste, utilize a
chave inglesa especial e a barra de
extensão incluídas no jogo de ferra-
mentas adicional que foi entregue se-
paradamente no acto da compra do
veículo.
PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue:1. Retire o painel A. (Consulte a página
6-8.)
2. Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode o anel ajustador na direcção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direcção (b).
NOTA
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
3. Instale o painel.
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.

Não mexa nem tente abrir o cilin-
dro.


Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.


Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.
1. Painel A
2. Anel ajustador de pré-carga da mola
1
2
1. Chave inglesa especial
2. Barra de extensão
3. Indicador de posição123456789
1
(a)(b)2
3
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
4
Máximo (dura):
9
U26PP1P0.book Page 16 Thursday, July 16, 2009 9:21 AM
