MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU46861
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,
dati ed abilità tecnica.
HAU46910

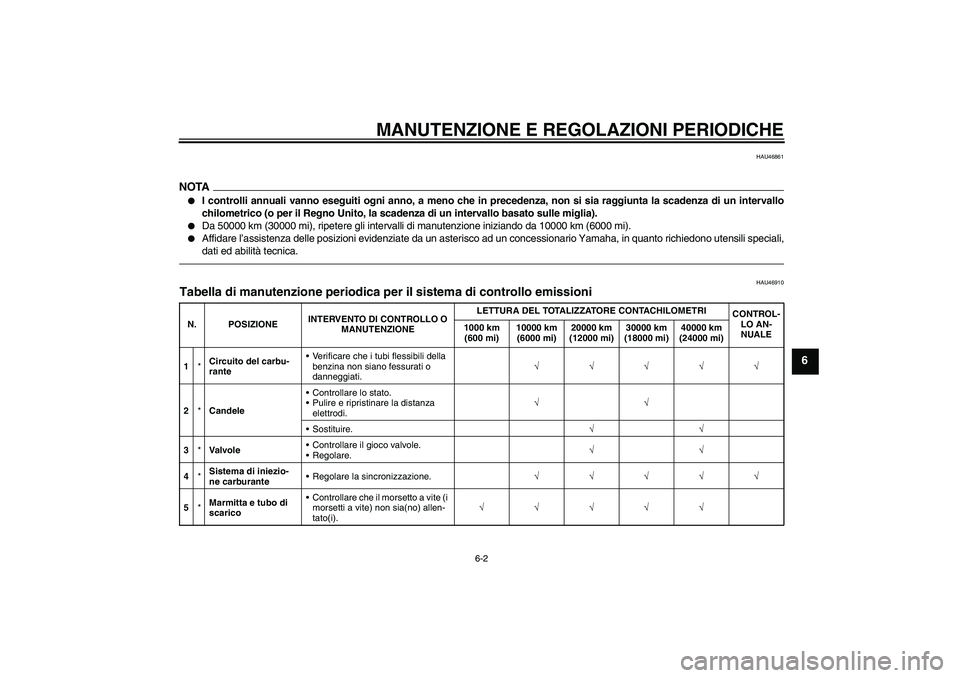

Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Circuito del carbu-
ranteVerificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.√√√√√
2*CandeleControllare lo stato.
Pulire e ripristinare la distanza
elettrodi.√√
Sostituire.√√
3*Va lvo l eControllare il gioco valvole.
Regolare.√√
4*Sistema di iniezio-
ne carburanteRegolare la sincronizzazione.√√√√√
5*Marmitta e tubo di
scaricoControllare che il morsetto a vite (i
morsetti a vite) non sia(no) allen-
tato(i).√√√√√
U26PH1H0.book Page 2 Wednesday, July 15, 2009 9:45 AM
Page 42 of 86
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU1770C

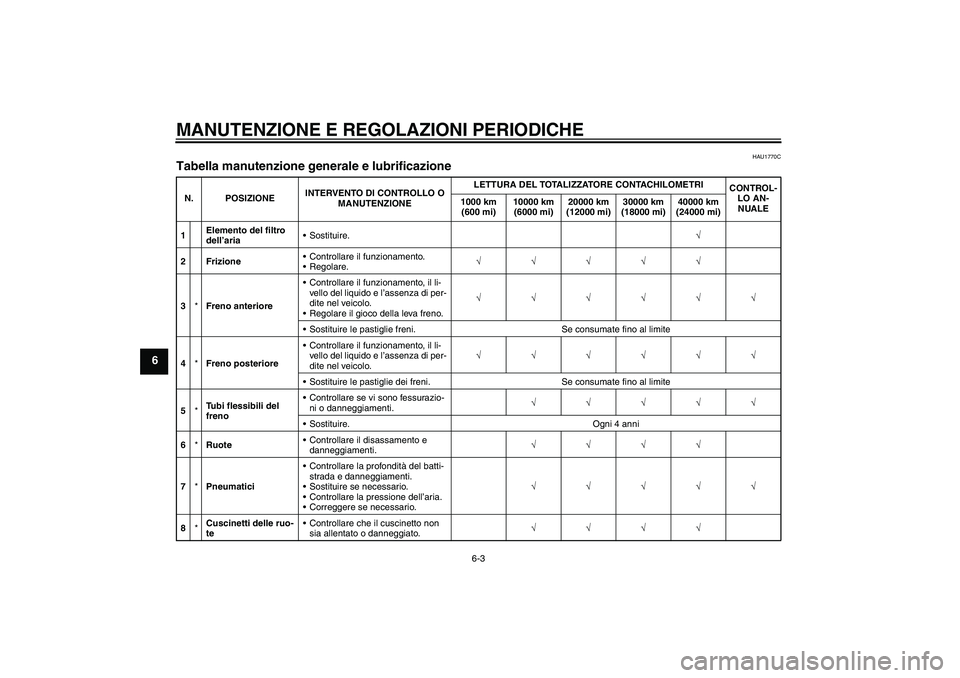

Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elemento del filtro
dell’ariaSostituire.√
2 FrizioneControllare il funzionamento.
Regolare.√√√√√
3*Freno anterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.
Regolare il gioco della leva freno.√√√√√√
Sostituire le pastiglie freni. Se consumate fino al limite
4*Freno posterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
5*Tubi flessibili del
frenoControllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
Sostituire. Ogni 4 anni
6*RuoteControllare il disassamento e
danneggiamenti.√√√√
7*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
8*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
U26PH1H0.book Page 3 Wednesday, July 15, 2009 9:45 AM
Page 43 of 86
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6

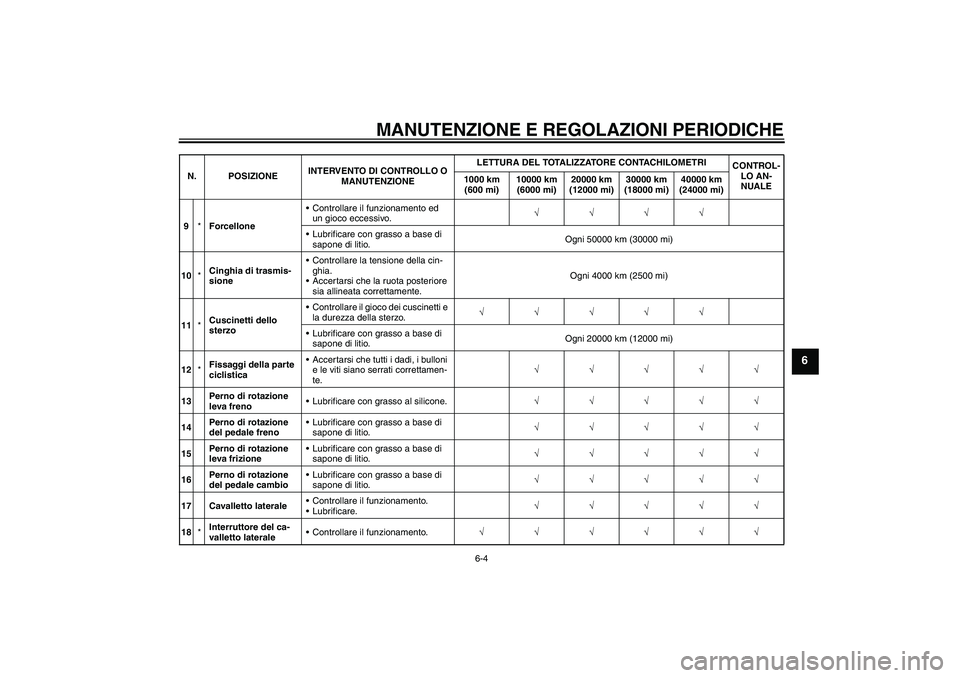

9*ForcelloneControllare il funzionamento ed
un gioco eccessivo.√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
10*Cinghia di trasmis-
sioneControllare la tensione della cin-
ghia.
Accertarsi che la ruota posteriore
sia allineata correttamente.Ogni 4000 km (2500 mi)
11*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 20000 km (12000 mi)
12*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
13Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
14Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
15Perno di rotazione
leva frizioneLubrificare con grasso a base di
sapone di litio.√√√√√
16Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√
17 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√√
18*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U26PH1H0.book Page 4 Wednesday, July 15, 2009 9:45 AM
Page 44 of 86
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6

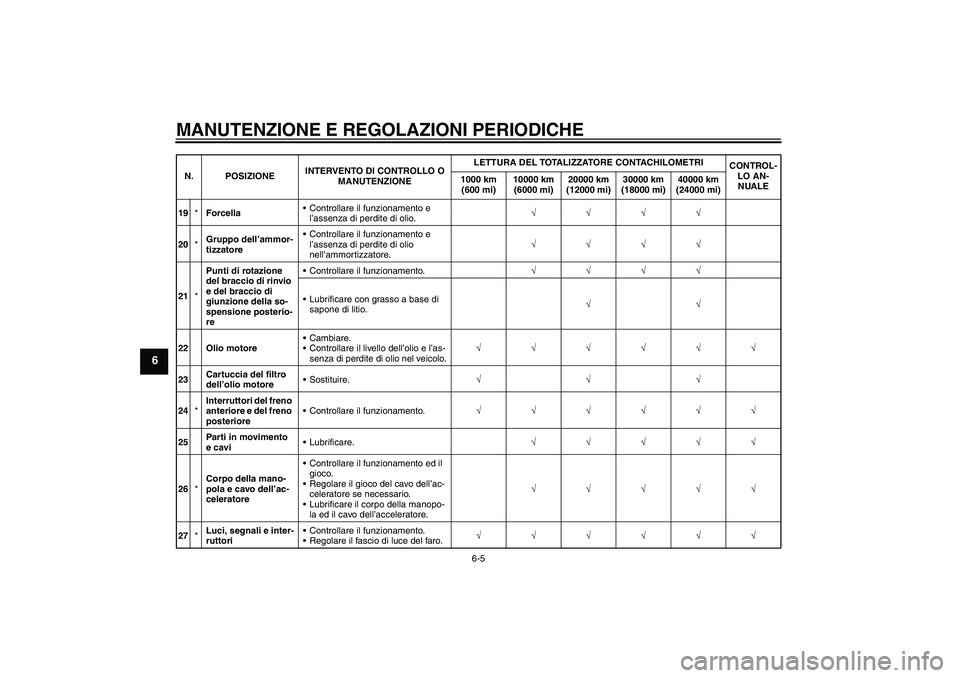

19*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
20*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
21*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
Lubrificare con grasso a base di
sapone di litio.√√
22 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
23Cartuccia del filtro
dell’olio motoreSostituire.√√√
24*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
25Parti in movimento
e caviLubrificare.√√√√√
26*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
27*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U26PH1H0.book Page 5 Wednesday, July 15, 2009 9:45 AM
Page 45 of 86
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
HAU18680
NOTA

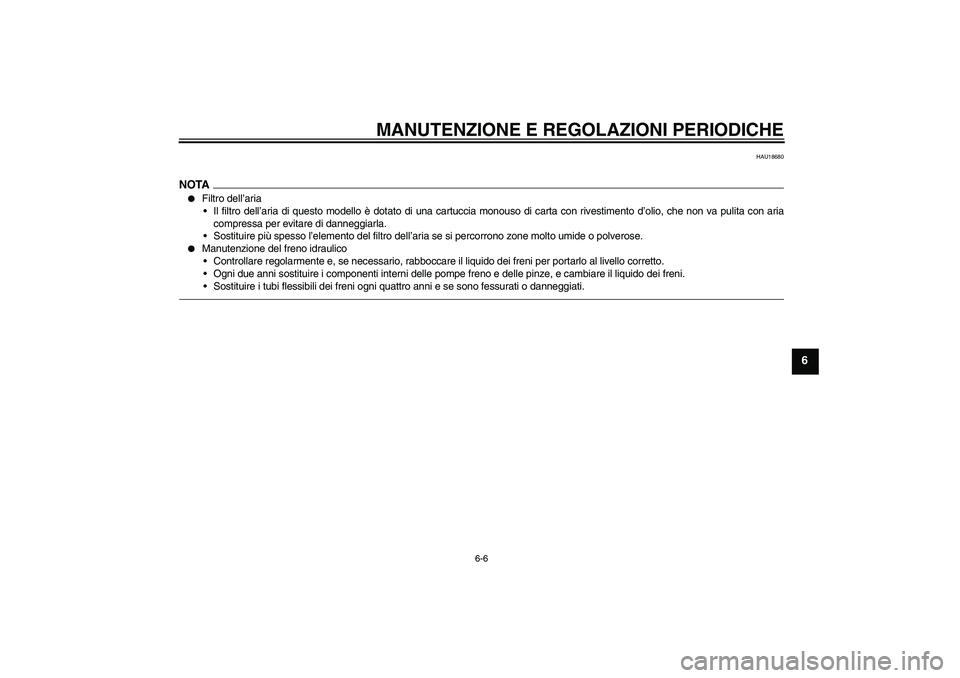

Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
U26PH1H0.book Page 6 Wednesday, July 15, 2009 9:45 AM
Page 46 of 86
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18751

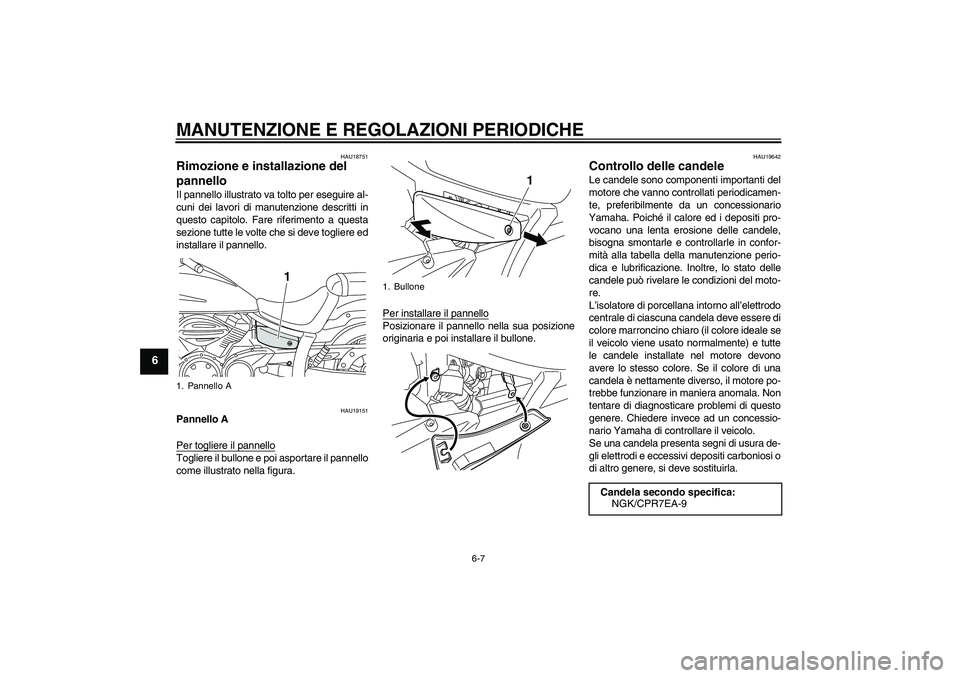

Rimozione e installazione del
pannello Il pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU19151
Pannello A
Per togliere il pannelloTogliere il bullone e poi asportare il pannello
come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare il bullone.
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
1. Pannello A
1
1. Bullone
1
Candela secondo specifica:
NGK/CPR7EA-9
U26PH1H0.book Page 7 Wednesday, July 15, 2009 9:45 AM
Page 47 of 86
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6

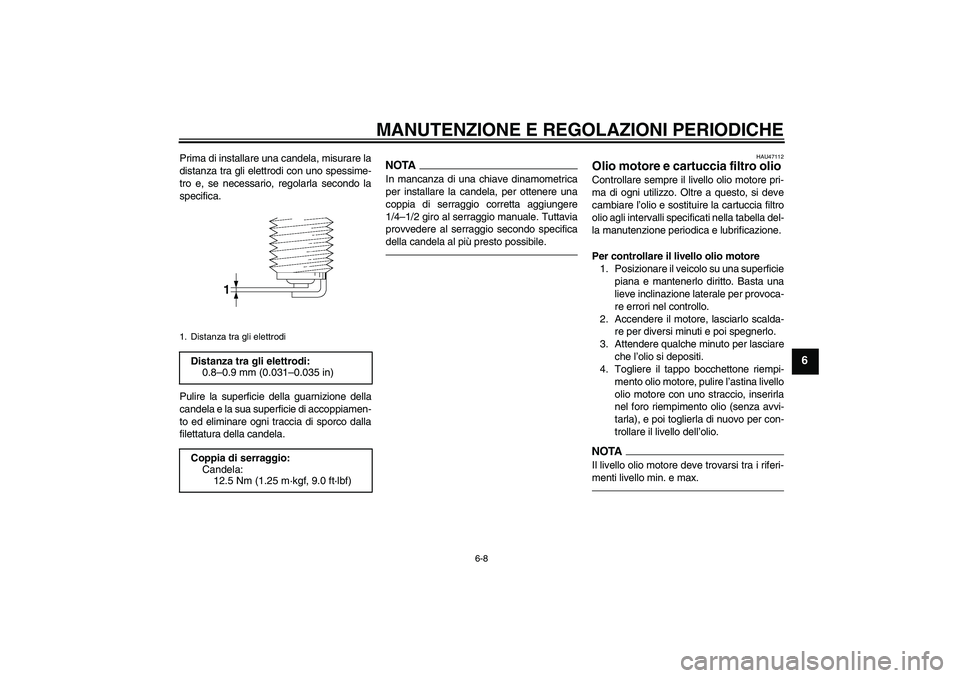

Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU47112
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per lasciare
che l’olio si depositi.
4. Togliere il tappo bocchettone riempi-
mento olio motore, pulire l’astina livello
olio motore con uno straccio, inserirla
nel foro riempimento olio (senza avvi-
tarla), e poi toglierla di nuovo per con-
trollare il livello dell’olio.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U26PH1H0.book Page 8 Wednesday, July 15, 2009 9:45 AM
Page 48 of 86
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.6. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 4–6 se non si sostituisce la
cartuccia filtro olio.
4. Togliere la cartuccia filtro olio con una
chiave filtro olio.NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.5. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.

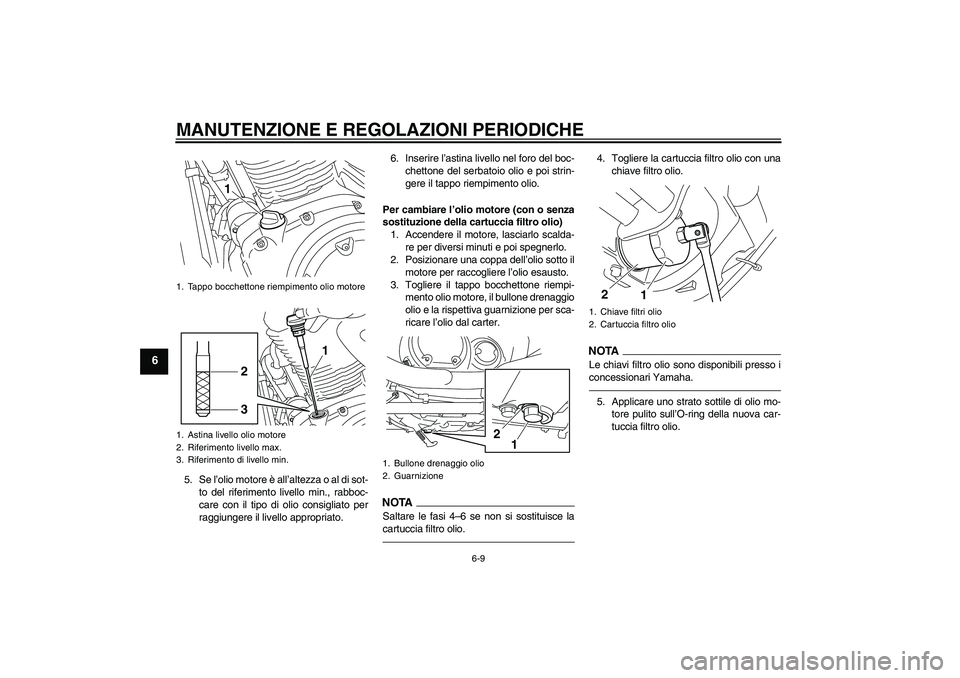

1. Tappo bocchettone riempimento olio motore
1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
1
3
2
1. Bullone drenaggio olio
2. Guarnizione
1
2
1. Chiave filtri olio
2. Cartuccia filtro olio
1 2
U26PH1H0.book Page 9 Wednesday, July 15, 2009 9:45 AM
Page 49 of 86
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6

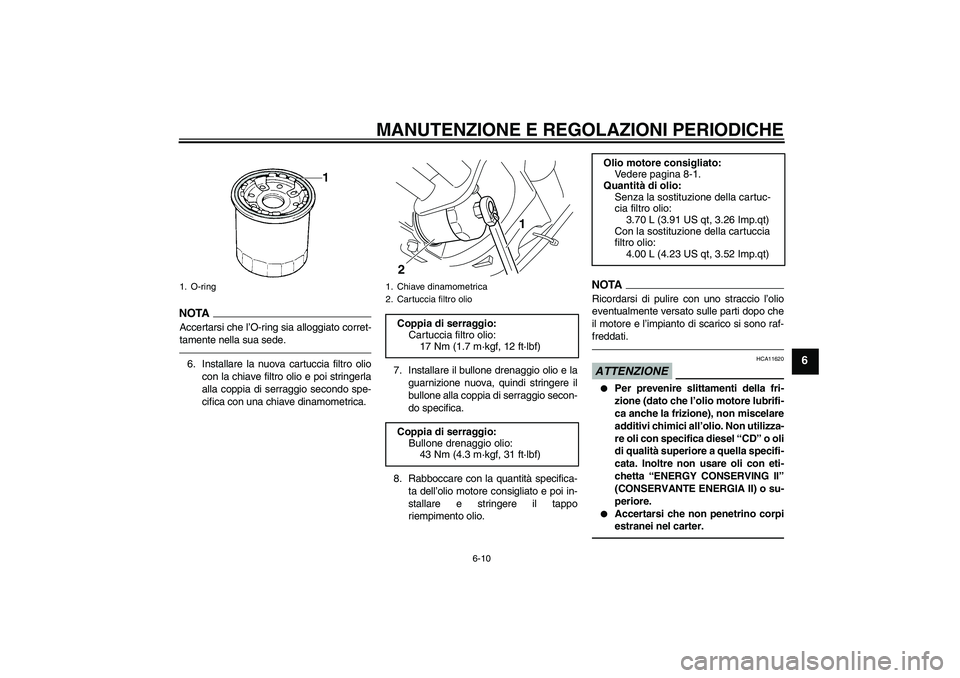

NOTA
Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.6. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.7. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
8. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpi
estranei nel carter.
1. O-ring
1. Chiave dinamometrica
2. Cartuccia filtro olio
Coppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
2
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U26PH1H0.book Page 10 Wednesday, July 15, 2009 9:45 AM
Page 50 of 86

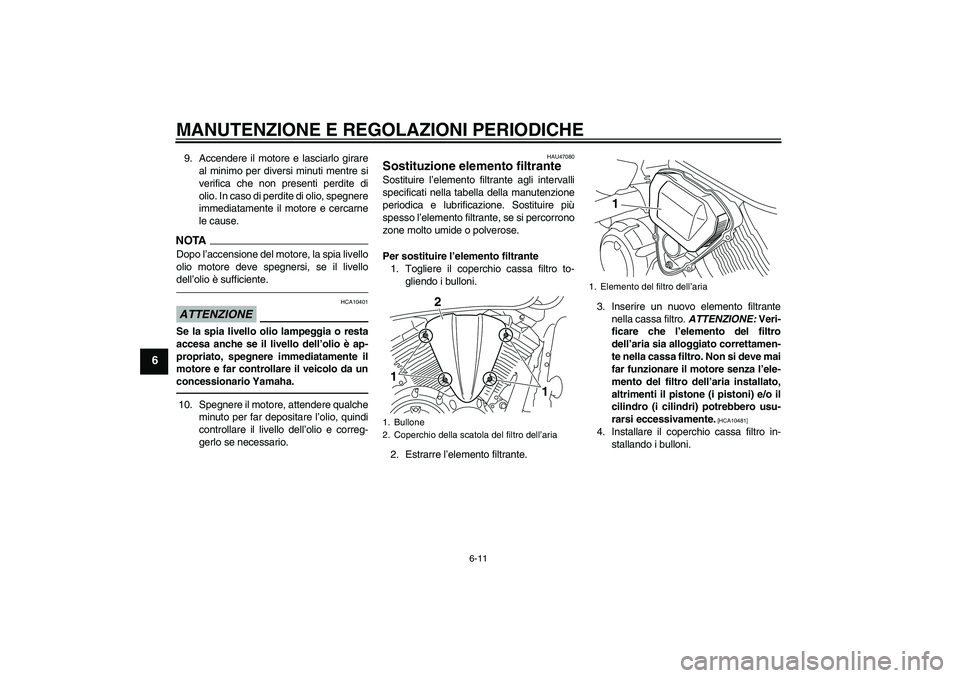

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.10. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU47080
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose.
Per sostituire l’elemento filtrante
1. Togliere il coperchio cassa filtro to-
gliendo i bulloni.
2. Estrarre l’elemento filtrante.3. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]
4. Installare il coperchio cassa filtro in-
stallando i bulloni.
1. Bullone
2. Coperchio della scatola del filtro dell’aria12
1
1. Elemento del filtro dell’aria
1
U26PH1H0.book Page 11 Wednesday, July 15, 2009 9:45 AM
