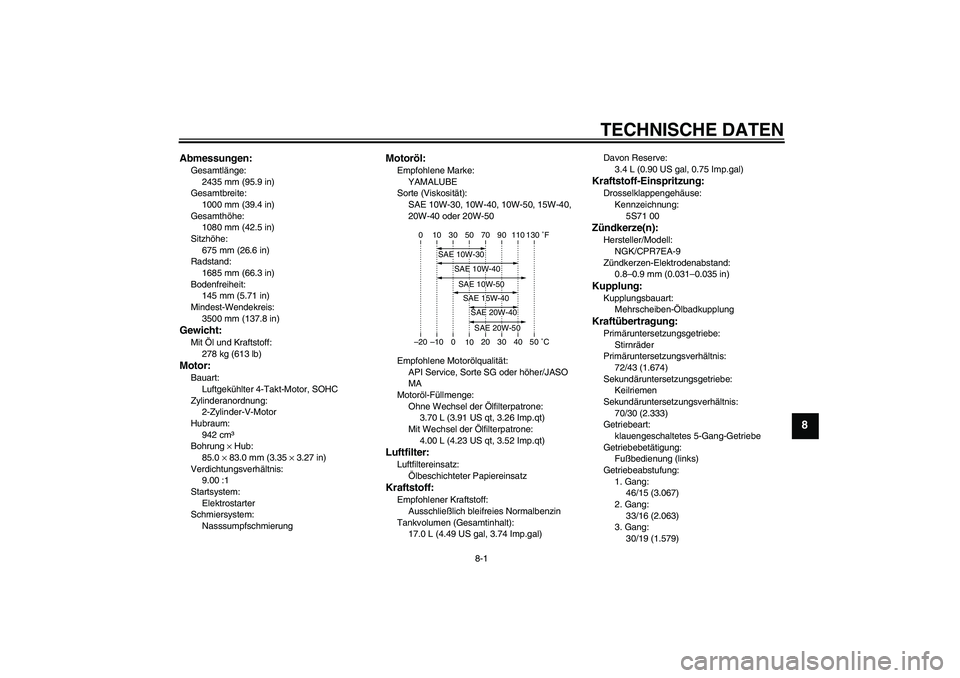

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2435 mm (95.9 in)
Gesamtbreite:
1000 mm (39.4 in)
Gesamthöhe:
1080 mm (42.5 in)
Sitzhöhe:
675 mm (26.6 in)
Radstand:
1685 mm (66.3 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
3500 mm (137.8 in)Gewicht:Mit Öl und Kraftstoff:
278 kg (613 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
2-Zylinder-V-Motor
Hubraum:
942 cm³
Bohrung × Hub:
85.0 × 83.0 mm (3.35 × 3.27 in)
Verdichtungsverhältnis:
9.00 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
17.0 L (4.49 US gal, 3.74 Imp.gal)Davon Reserve:
3.4 L (0.90 US gal, 0.75 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
5S71 00Zündkerze(n):Hersteller/Modell:
NGK/CPR7EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
72/43 (1.674)
Sekundäruntersetzungsgetriebe:
Keilriemen
Sekundäruntersetzungsverhältnis:
70/30 (2.333)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
46/15 (3.067)
2. Gang:
33/16 (2.063)
3. Gang:
30/19 (1.579)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U26PG2G0.book Page 1 Thursday, May 13, 2010 2:47 PM

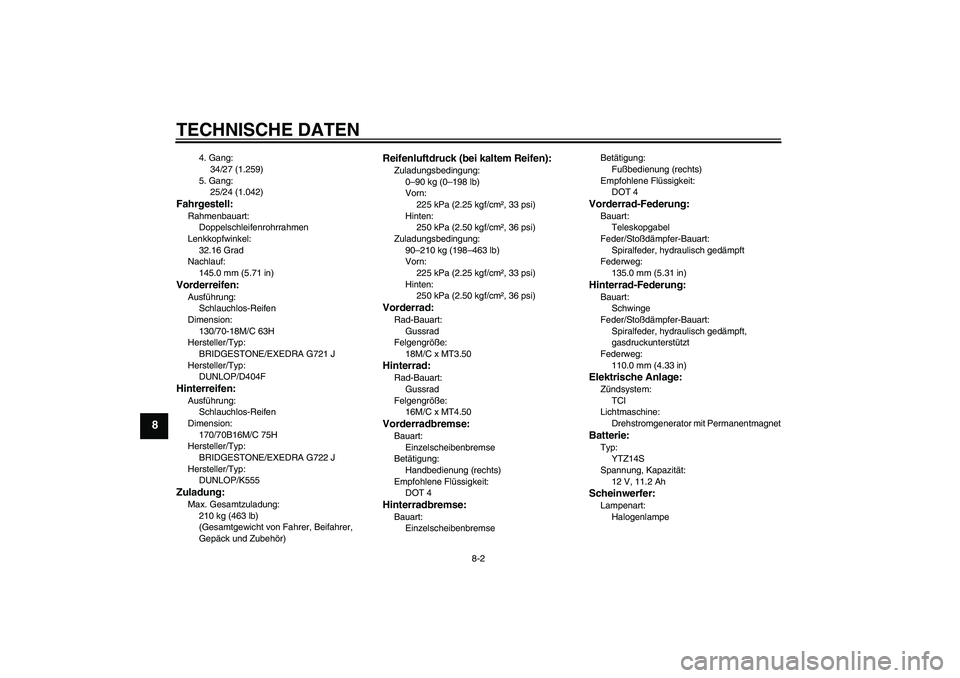

TECHNISCHE DATEN
8-2
8
4. Gang:
34/27 (1.259)
5. Gang:
25/24 (1.042)
Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
32.16 Grad
Nachlauf:
145.0 mm (5.71 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
130/70-18M/C 63H
Hersteller/Typ:
BRIDGESTONE/EXEDRA G721 J
Hersteller/Typ:
DUNLOP/D404FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
170/70B16M/C 75H
Hersteller/Typ:
BRIDGESTONE/EXEDRA G722 J
Hersteller/Typ:
DUNLOP/K555Zuladung:Max. Gesamtzuladung:
210 kg (463 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Zuladungsbedingung:
90–210 kg (198–463 lb)
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
16M/C x MT4.50Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
EinzelscheibenbremseBetätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
Halogenlampe
U26PG2G0.book Page 2 Thursday, May 13, 2010 2:47 PM

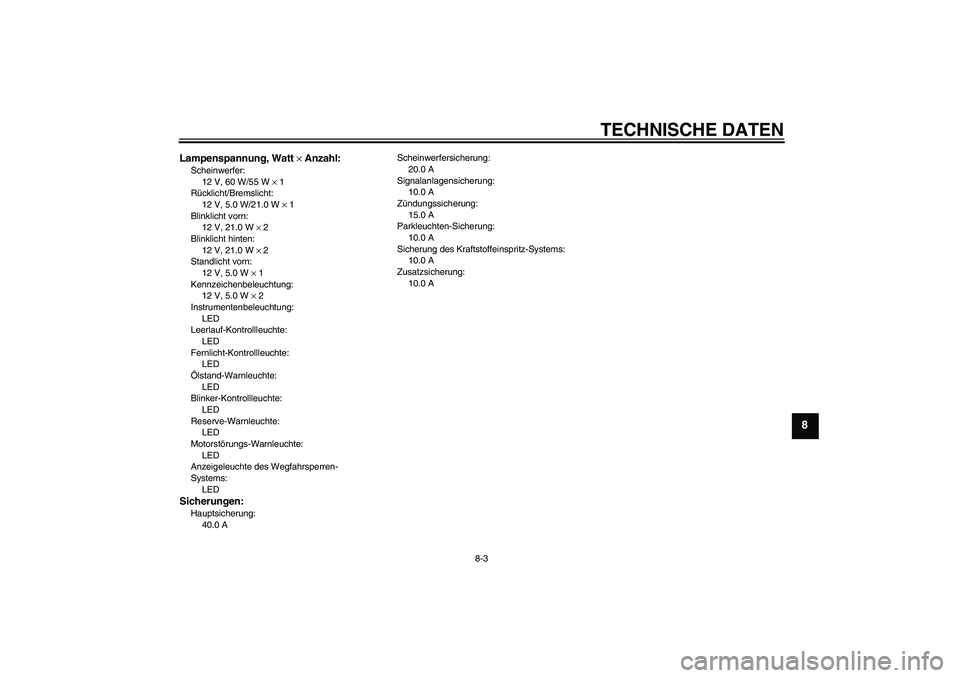

TECHNISCHE DATEN
8-3
8
Lampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 2
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
40.0 AScheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Zusatzsicherung:
10.0 A
U26PG2G0.book Page 3 Thursday, May 13, 2010 2:47 PM

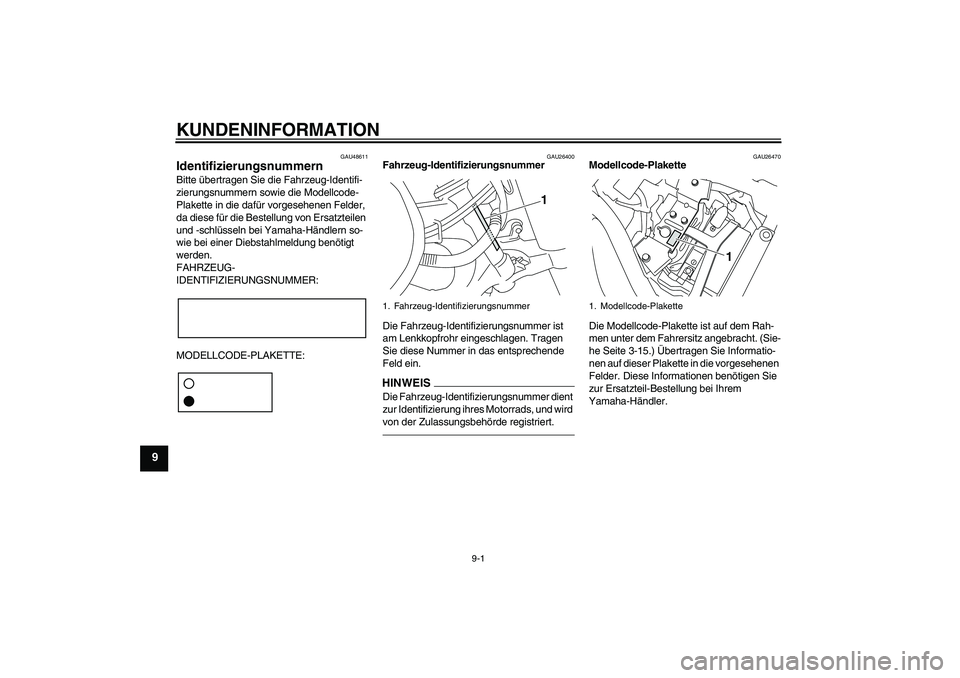

KUNDENINFORMATION
9-1
9
GAU48611
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-15.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U26PG2G0.book Page 1 Thursday, May 13, 2010 2:47 PM

INDEX

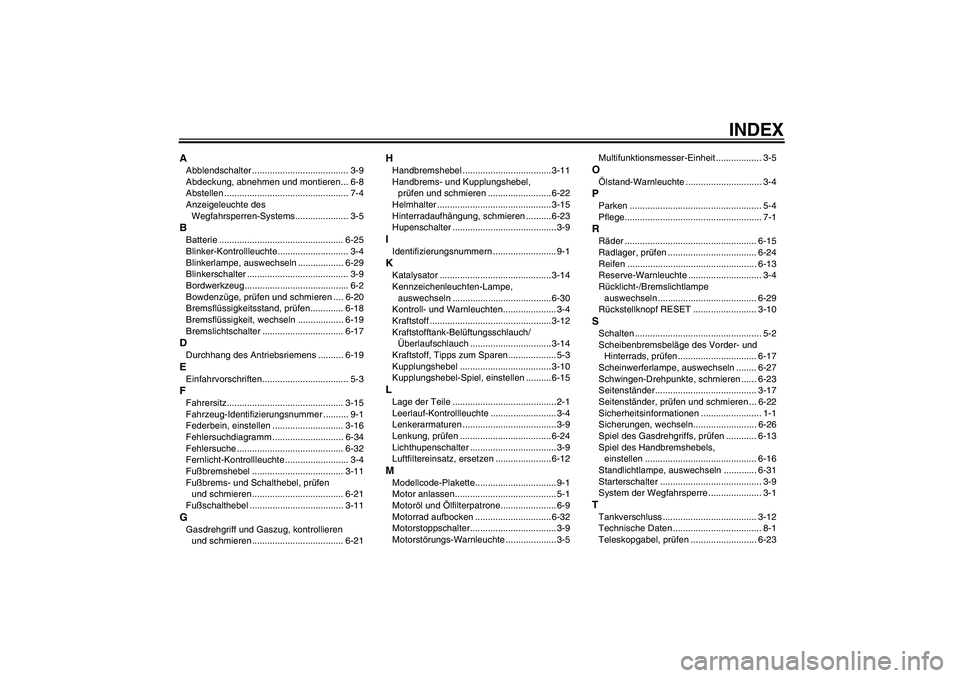

AAbblendschalter ...................................... 3-9
Abdeckung, abnehmen und montieren... 6-8
Abstellen ................................................. 7-4
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-5BBatterie ................................................. 6-25
Blinker-Kontrollleuchte............................ 3-4
Blinkerlampe, auswechseln .................. 6-29
Blinkerschalter ........................................ 3-9
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-20
Bremsflüssigkeitsstand, prüfen............. 6-18
Bremsflüssigkeit, wechseln .................. 6-19
Bremslichtschalter ................................ 6-17DDurchhang des Antriebsriemens .......... 6-19EEinfahrvorschriften.................................. 5-3FFahrersitz.............................................. 3-15
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-16
Fehlersuchdiagramm ............................ 6-34
Fehlersuche .......................................... 6-32
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-11
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-21
Fußschalthebel ..................................... 3-11GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-21
HHandbremshebel ................................... 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-22
Helmhalter ............................................. 3-15
Hinterradaufhängung, schmieren .......... 6-23
Hupenschalter ......................................... 3-9IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-14
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-30
Kontroll- und Warnleuchten..................... 3-4
Kraftstoff ................................................3-12
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-14
Kraftstoff, Tipps zum Sparen................... 5-3
Kupplungshebel .................................... 3-10
Kupplungshebel-Spiel, einstellen .......... 6-15LLage der Teile .........................................2-1
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .....................................3-9
Lenkung, prüfen .................................... 6-24
Lichthupenschalter .................................. 3-9
Luftfiltereinsatz, ersetzen ...................... 6-12MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone...................... 6-9
Motorrad aufbocken .............................. 6-32
Motorstoppschalter.................................. 3-9
Motorstörungs-Warnleuchte .................... 3-5Multifunktionsmesser-Einheit .................. 3-5
OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-24
Reifen ................................................... 6-13
Reserve-Warnleuchte ............................. 3-4
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-29
Rückstellknopf RESET ......................... 3-10SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-17
Scheinwerferlampe, auswechseln ........ 6-27
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer........................................ 3-17
Seitenständer, prüfen und schmieren ... 6-22
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-26
Spiel des Gasdrehgriffs, prüfen ............ 6-13
Spiel des Handbremshebels,
einstellen ............................................ 6-16
Standlichtlampe, auswechseln ............. 6-31
Starterschalter ........................................ 3-9
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-23
U26PG2G0.book Page 1 Thursday, May 13, 2010 2:47 PM

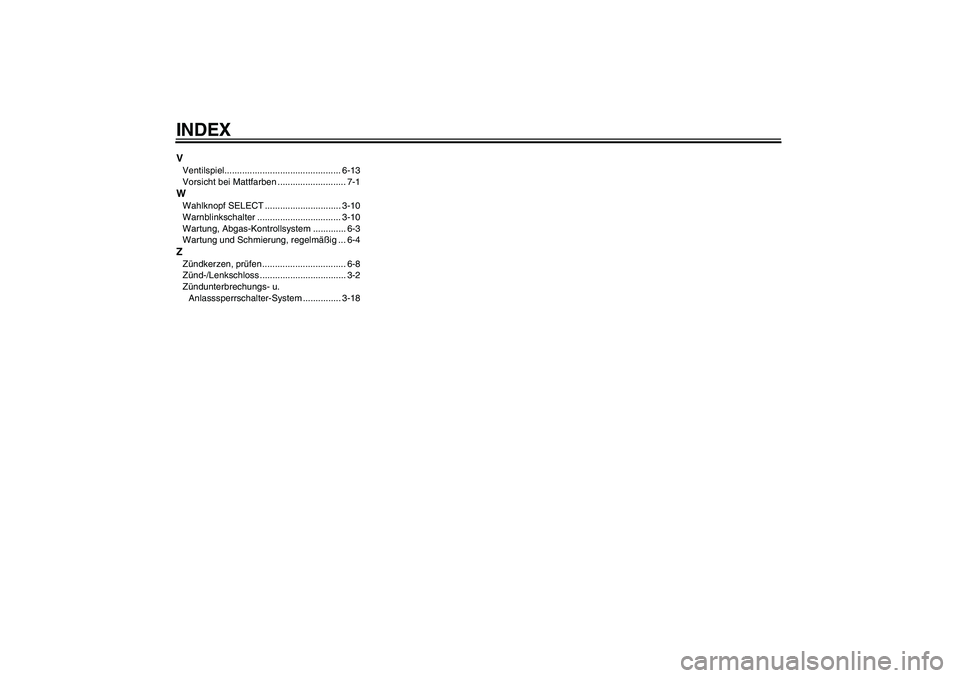

INDEXVVentilspiel.............................................. 6-13
