Page 16 of 90

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do có-
digo (com um arco vermelho)
duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
um transmissor-receptor (instalado na
chave de reconfiguração do código)
uma unidade imobilizadora
uma ECU (Unidade de Controlo Elec-
trónico)
um indicador luminoso do sistema
imobilizador (Consulte a página 3-5.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais po dem continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se perd erem todas as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta- mente recomen
dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
Não mergulhe as chaves na água.
Não exponha as chaves a tempera-
turas excessivamente altas.
Não coloque as chaves junto a
ímans (incluin do, entre outros, pro-
d utos tais como altifalantes, etc.).
Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
Não coloque objectos pesa dos so-
bre as chaves.
Não rectifique nem altere o formato
das chaves.
Não desmonte a peça plástica das
chaves.
Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
Mantenha as chaves normais e as
chaves do sistema imobiliza dor
afa s
tad as da chave de reconfigura-
ção do có digo d o veículo.
Mantenha as chaves d e outro siste-
ma imobiliza dor afastad as do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.
1. Chave de reconfiguração do código (vermelha)
2. Chaves standard (pretas)UB33P0P0.book Page 1 Tuesday, November 25, 2014 3:16 PM
Page 24 of 90

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU12735
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo perío do de tempo com o mo-
tor desligad o, caso contrário a bateria
pod e descarregar.
PAU55701
Interruptor “SELECT”
Este interruptor é utilizado para executar
selecções no conta-quilómetros e nos con-
tadores de percurso e para acertar o reló-
gio do módulo do contador multifuncional.
Consulte “Módulo do contador multifun-
cional” na página 3-5 para obter informa-
ções detalhadas.
PAU12821
Alavanca da embraiagemA alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-18.)
PAU12872
Pe dal de mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 5 veloci-
dades instalada neste motociclo.
1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
2. Ponto morto
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UB33P0P0.book Page 9 Tuesday, November 25, 2014 3:16 PM
Page 25 of 90

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU12892
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
PAU12944
Pe dal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU67580
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
O sistema ABS funciona melhor em
gran des distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
1. Alavanca do travão
1
1. Pedal do travão
1
UB33P0P0.book Page 10 Tuesday, November 25, 2014 3:16 PM
Page 40 of 90

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não deslize o motoci-
clo durante longos perío dos de
tempo com o motor desliga do e
não o reboque durante gran des dis-
tâncias. A transmissão é d evida-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação ina dequad a poderá danificar
a transmissão.
Utilize sempre a embraiagem para
mu dar de veloci dad e de mo do a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebi dos para su-
portar o choque de uma mu dança
d e veloci dad e força da.
PAU16682
Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para
desengatar a embraiagem.
2. Engrene a transmissão em primeira velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si- multaneamente, liberte lentamente a
alavanca da embraiagem. 4. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
feche o acelerador e, simultaneamen-
te, aperte rapidamente a alavanca da
embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
NOTAPara mudança de velocidades em condi-
ções normais de operação, use os pontos
de mudança de velocidade recomenda-
dos.
PAU16701
Para desacelerar
1. Accione os travões dianteiros e trasei-
ros para abrandar o motociclo.
2. Engrene a transmissão em primeira velocidade quando o motociclo atingir
25 km/h (16 mi/h). Se o motor estiver
prestes a parar ou se funcionar muito
irregularmente, aperte a alavanca da
embraiagem e use os travões para pa-
rar o motociclo. 3. Mude a transmissão para ponto morto
quando o motociclo estiver quase
completamente parado. O indicador
luminoso de ponto morto deve acen-
der-se.
PAU16721
Pontos de mu dança de veloci dad e reco-
men dad os
Os pontos de mudança de velocidade re-
comendados durante a aceleração e a de-
saceleração estão ilustrados na seguinte
tabela.
Pontos de aumento de veloci dad e:
1.ª → 2.ª: 20 km/h (12 mi/h)
2.ª → 3.ª: 30 km/h (19 mi/h)
3.ª → 4.ª: 40 km/h (25 mi/h)
4.ª → 5.ª: 50 km/h (31 mi/h)
Pontos de diminuição de veloci da-
d e:
5.ª → 4.ª: 25 km/h (16 mi/h)
4.ª → 3.ª: 25 km/h (16 mi/h)
3.ª → 2.ª: 25 km/h (16 mi/h)
2.ª → 1.ª: 25 km/h (16 mi/h)
UB33P0P0.book Page 3 Tuesday, November 25, 2014 3:16 PM
Page 57 of 90

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
NOTAO limite de profundidade do piso dos
pneus poderá diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
A tarefa de substituição d e todas as
peças relacionad as com as rodas e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus da frente e d e trás devem ser
d a mesma marca e mo delo; caso con-
trário, as características de con dução
d o veículo po dem ser diferentes, o que
pod eria causar um aci dente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha. Pneu
da frente:
Ta m a n h o :
100/90B19M/C 57H
Fabricante/modelo: MICHELIN/COMMANDER 2
Pneu de trás:
Ta m a n h o : 150/80B16M/C 71H
Fabricante/modelo: MICHELIN/COMMANDER 2
UB33P0P0.book Page 15 Tuesday, November 25, 2014 3:16 PM
Page 66 of 90

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAUM1653

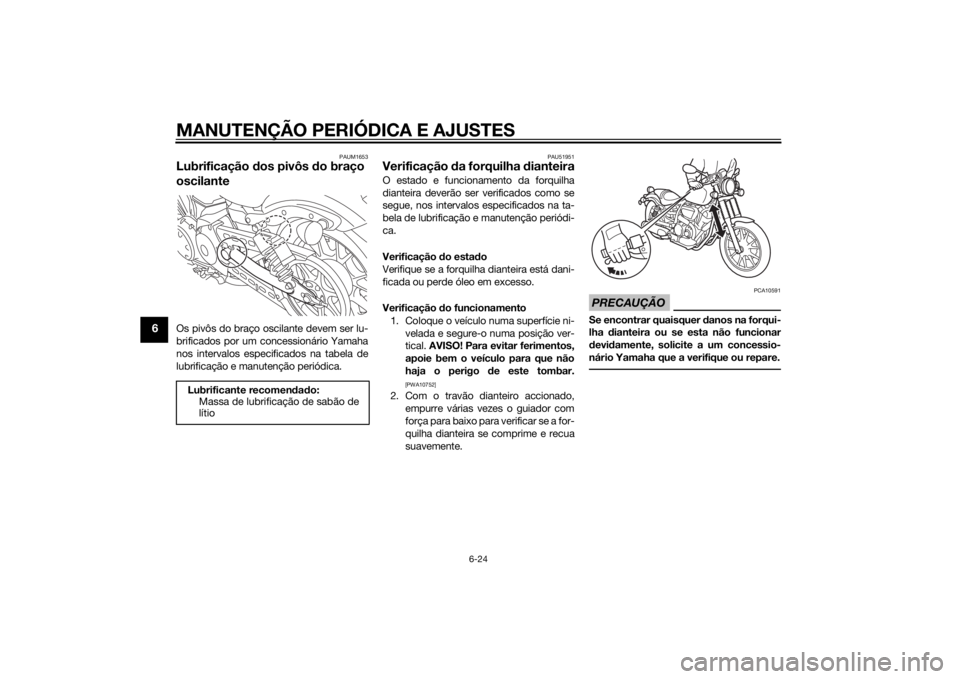

Lubrificação dos pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU51951
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se a forquilha dianteira está dani-
ficada ou perde óleo em excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB33P0P0.book Page 24 Tuesday, November 25, 2014 3:16 PM
Page 79 of 90

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
PAU26283
ArmazenagemCurto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
Antes de cobrir o motociclo, verifique se o
motor e o sistema de escape estão frios.PRECAUÇÃO
PCA10811
Guar dar o motociclo num compar-
timento com fraca ventilação ou
tapá-lo com um olead o, enquanto
este se encontra ain da molhad o,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento d e ferrugem.
Para prevenir a corrosão, evite ca-
ves húmi das, estábulos ( devi do à
presença de amónia) e áreas on de
estejam armazenad os químicos
fortes.Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção “Cuidados” deste capítulo. 2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de ig- nição e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
eléctro dos da vela de ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire as tampas das velas de ig-
nição e, de seguida, instale as ve-
las de ignição e as respectivas
tampas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C
(90 °F)]. Para obter mais informações
relativamente ao acondicionamento
da bateria, consulte a página 6-25.
UB33P0P0.book Page 4 Tuesday, November 25, 2014 3:16 PM
Page 81 of 90

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:2295 mm (90.4 in)
Largura total:
775 mm (30.5 in)
Altura total: 1160 mm (45.7 in)
Altura do assento: 765 mm (30.1 in)
Distância entre os eixos:
1570 mm (61.8 in)
Distância mínima do chão: 135 mm (5.3 in)
Raio de viragem mínimo: 3300 mm (129.9 in)Peso:Massa em vazio:251 kg (553 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, um veio de excêntrico em cada
cabeça (SOHC)
Disposição do cilindro: 2 cilindros em V
Cilindrada:
942 cm3
Diâmetro × curso:
85.0 × 83.0 mm (3.35 × 3.27 in)
Relação de compressão: 9.0 : 1
Sistema de arranque:
Arrancador eléctrico Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do cartucho do filtro de
óleo:3.70 L (3.91 US qt, 3.26 Imp.qt)
Com substituição do cartucho do filtro de
óleo: 4.00 L (4.23 US qt, 3.52 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleo
Combustível:Combustível recomendado:Gasolina sem chumbo normal (Mistura de
gasolina com álcool (E10) aceitável)
Capacidade do depósito de combustível: 12 L (3.2 US gal, 2.6 Imp.gal)
Volume da reserva de combustível:
2.8 L (0.74 US gal, 0.62 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:1TP1 01Vela(s) de ignição:Fabricante/modelo:
NGK/CPR7EA-9
Distância do eléctrodo da vela de ignição: 0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Relação primária de redução:1.674 (72/43)
Transmissão final:
Correia
Relação secundária de redução: 2.333 (70/30)
Tipo de transmissão: Permanentemente engrenada, 5
velocidades
Operação: Accionamento com o pé esquerdo
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
UB33P0P0.book Page 1 Tuesday, November 25, 2014 3:16 PM
