MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
6. Monte el faro extraíble colocando lostornillos.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU45226

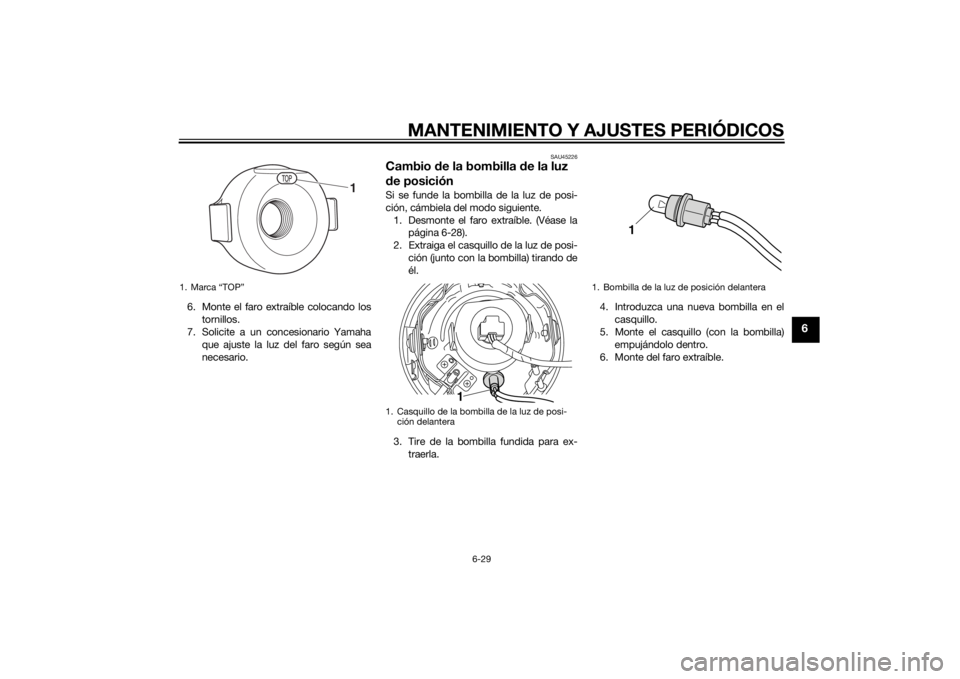

Cambio de la bombilla de la luz
d e posición Si se funde la bombilla de la luz de posi-
ción, cámbiela del modo siguiente.
1. Desmonte el faro extraíble. (Véase la página 6-28).
2. Extraiga el casquillo de la luz de posi- ción (junto con la bombilla) tirando de
él.
3. Tire de la bombilla fundida para ex- traerla. 4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte del faro extraíble.
1. Marca “TOP”
1
1. Casquillo de la bombilla de la luz de posi- ción delantera
1
1. Bombilla de la luz de posición delantera
1
UB33S0S0.book Page 29 Wednesday, November 26, 2014 1:11 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
SAU24182
Luz de freno/piloto traseroEste modelo está provisto de una luz de
freno/piloto trasero de tipo LED (diodo lu-
minoso).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24215
Cambio de la bombilla de un in-
termitente1. Desmonte la óptica de la luz de inter-
mitencia extrayendo los tornillos.
2. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj. 3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los torni- llos. ATENCIÓN: No apriete excesi-
vamente los tornillos, ya que pue de
romperse la óptica.
[SCA10682]
1. Tornillo
2. Óptica de la luz de intermitencia
2
1
1. Bombilla de la luz de intermitencia
1
UB33S0S0.book Page 30 Wednesday, November 26, 2014 1:11 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6
SAU24331
Luz de la matrículaSi la luz de la matrícula no se enciende,
haga revisar el circuito eléctrico o cambiar
la bombilla en un concesionario Yamaha.
SAU24351
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, observe las precauciones
siguientes cuando desmonte la rueda de-
lantera y trasera o realice otras operaciones
de mantenimiento para las que sea nece-
sario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor
para obtener más estabilidad.
Para realizar el mantenimiento de la rue-
d a delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motoci-
cletas o, si no dispone de uno
adicional, colocando un gato debajo
del bastidor por delante de la rueda
trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
d a trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de él, coloque un gato hidráulico debajo de cada lado del bastidor enfrente de la rueda
trasera o debajo de cada lado del bascu-
lante.
UB33S0S0.book Page 31 Wednesday, November 26, 2014 1:11 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6
SAU25852
Id entificación d e averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de
averías constituye un procedimiento rápido
y fácil para comprobar esos sistemas vita-
les por usted mismo. No obstante, si es ne-
cesario realizar cualquier reparación de la
motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema d e combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, inclui
dos pilotos luminosos de calenta-
d ores de agua u hornos. La gasolina o
los vapores de gasolina pued en infla-
marse o explotar y provocar graves da-
ños personales o materiales.UB33S0S0.book Page 32 Wednesday, November 26, 2014 1:11 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
6
SAU42604

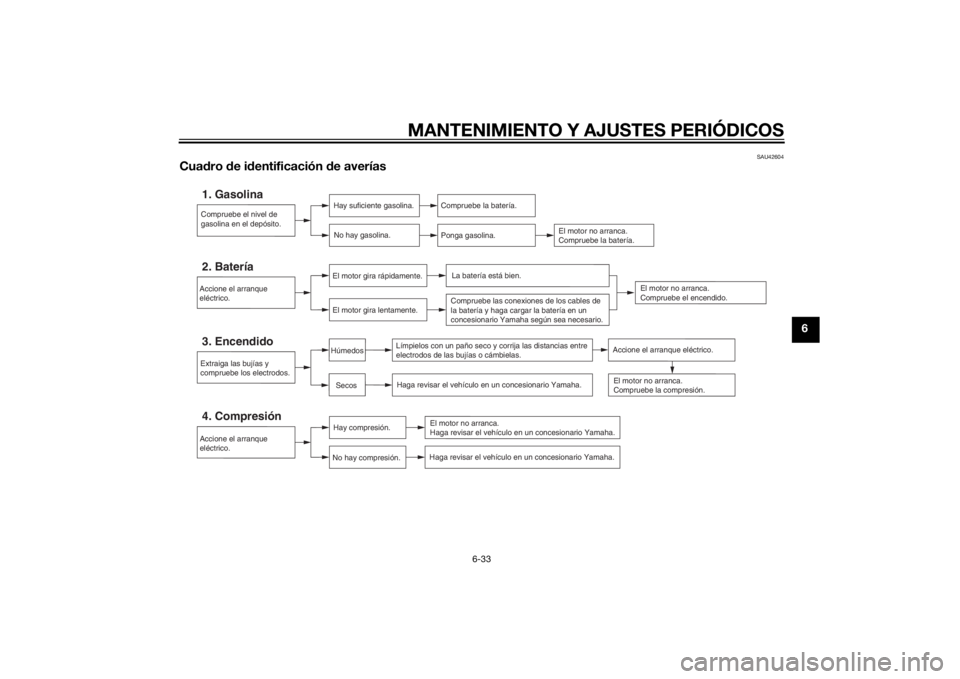

Cuadro de i dentificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Compresión
Hay compresión.
No hay compresión.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
UB33S0S0.book Page 33 Wednesday, November 26, 2014 1:11 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos d e
piezas acabad as en colores mate. Antes
d e limpiar el vehículo, pregunte en un
concesionario Yamaha qué prod uctos
se pue den utilizar. Si utiliza un cepillo,
pro ductos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
d añará la superficie. Asimismo, evite
aplicar cera a las piezas con acaba do en
color mate.
SAU26075
Cui dad osSi bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el
aspecto general de una motocicleta. El cui-
dado frecuente y adecuado no sólo se
ajusta a los términos de la garantía, sino
que además mantiene la buena imagen de
la motocicleta, prolonga su vida útil y opti-
miza sus prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas, la correa de transmi- sión y los ejes de las ruedas. Enjuague
siempre la suciedad y el desengrasa-
dor con agua.
Limpieza
ATENCIÓN
SCA10773
 No utilice limpia dores de rue das
con alto conteni do de áci do, espe-
cialmente para las rue das de ra-
d ios. Si utiliza tales pro ductos para
la sucie dad d ifícil de eliminar, no
d eje el limpia dor sobre la zona
afectad a durante más tiempo d el
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
zona con agua, séquela inme diata-
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.
 Una limpieza ina decuad a puede da-
ñar las partes de plástico (como los
carenad os, paneles, parabrisas, la
óptica d el faro o del in dica dor, etc.)
y los silencia dores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no qued an bien limpias con
agua, se pued e diluir en ella un d e-
tergente suave. Se d ebe eliminar
UB33S0S0.book Page 1 Wednesday, November 26, 2014 1:11 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
con agua abundante to do resi duo
d e detergente, pues este resulta
perju dicial para las piezas de plásti-
co.
 No utilice pro ductos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan esta do en contacto con pro-
d uctos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxi dan-
tes o antioxi dantes, líqui do de fre-
nos, anticongelante o electrólito.
 No utilice aparatos de lava do a pre-
sión o limpia dores al vapor, ya que
pue de penetrar agua y deteriorar
las zonas siguientes: juntas ( de co-
jinetes de rued as y basculantes,
horquilla y frenos), componentes
eléctricos (acopla dores, conecto-
res, instrumentos interruptores y
luces), tubos respira deros y de ven-
tilación.
 Motocicletas provistas de parabri-
sas: No utilice limpia dores fuertes o
esponjas duras, ya que pue den
d eslucir o rayar. Algunos pro ductos
d e limpieza para plásticos pue den
d ejar

rayas sobre el parabrisas.
Pruebe el prod ucto sobre un pe-
queña parte oculta d el parabrisaspara asegurarse d
e que no deja
marcas. Si se raya el parabrisas,
utilice un pulimento d e calidad para
plásticos después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los in-
sectos se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo duran-
te unos minutos antes de limpiarla.
Después de conducir con lluvia, junto almar o en calles donde se haya esparcidosalLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.
NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión
en aerosol sobre todas las superficies
de metal, incluidas las superficies cro-
madas y chapadas con níquel, para
prevenir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
UB33S0S0.book Page 2 Wednesday, November 26, 2014 1:11 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
3. Se recomienda aplicar un aerosol an-ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Encere todas las superficies pintadas
y cromadas. Evite el uso de productos
combinados de cera y detergente,
muchos de los cuales contienen abra-
sivos que pueden echar a perder la
pintura o el acabado protector.
7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos pued e pro-
vocar la pér did a de control.
 Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
 Si es preciso, limpie los discos y los
forros de freno con un limpia dor
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un d etergente suave. Antes d
e con ducir a veloci dad es altas,
pruebe la capaci dad d e frena do y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10951
 Aplique aceite en aerosol y cera d e
forma mo derad a, eliminan do los
excesos.
 No aplique nunca aceite o cera a la
correa de transmisión.
 No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un pro ducto a decuad o
para su mantenimiento.
 Evite el uso d e compuestos abri-
llanta dores abrasivos que pue den
d esgastar la pintura.NOTA Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
 Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26283
AlmacenamientoPerio do corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811
 Si guar da la motocicleta en un lugar
mal ventilad o o la cubre con una
lona cuan do to davía esté moja da, el
agua y la hume dad penetrarán en
su interior y se oxi dará.
 Para prevenir la corrosión, evite só-
tanos húme dos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen pro ductos
químicos fuertes.Perio do largo
Antes de guardar la motocicleta durante
varios meses: 1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
UB33S0S0.book Page 3 Wednesday, November 26, 2014 1:11 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
2. Llene el depósito de gasolina y añadaestabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electro dos de la bujía cuan do
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas. 4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-25.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
UB33S0S0.book Page 4 Wednesday, November 26, 2014 1:11 PM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:2295 mm (90.4 in)
Anchura total:
775 mm (30.5 in)
Altura total: 1160 mm (45.7 in)
Altura del asiento: 765 mm (30.1 in)
Distancia entre ejes:
1570 mm (61.8 in)
Holgura mínima al suelo: 135 mm (5.3 in)
Radio de giro mínimo: 3300 mm (129.9 in)Peso:Peso en orden de marcha:251 kg (553 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros: 2 cilindros en V
Cilindrada: 942 cm3
Calibre × Carrera:
85.0 × 83.0 mm (3.35 × 3.27 in)
Relación de compresión: 9.0 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Con cartucho de repuesto del filtro de
aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Gasolina normal sin plomo (Gasohol (E10)
aceptable) Capacidad del depósito de combustible:
12 L (3.2 US gal, 2.6 Imp.gal)
Cantidad de reserva de combustible: 2.8 L (0.74 US gal, 0.62 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
1TP1 01Bujía(s):Fabricante/modelo:NGK/CPR7EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:1.674 (72/43)
Transmisión final: Correa
Relación de reducción secundaria:
2.333 (70/30)
Tipo de transmisión: Velocidad 5, engrane constante
Operación: Operación con pie izquierdo
Relación de engranajes:
1a: 3.067 (46/15)
2a:
2.063 (33/16)
3a: 1.579 (30/19)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
UB33S0S0.book Page 1 Wednesday, November 26, 2014 1:11 PM
