ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
FAU24182
Feu arrière/stopLe feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU24215
Remplacement d’une ampoule
d e clignotant1. Retirer la lentille du clignotant après
avoir retiré les vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre. 3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer à l’aide de ses vis. ATTENTION : Ne
pas serrer les vis à l’excès afin de
ne pas risquer d e casser la lentille.
[FCA10682]
1. Vis
2. Lentille du clignotant
2
1
1. Ampoule de clignotant
1
UB33F0F0.book Page 29 Tuesday, November 25, 2014 1:23 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
FAU24331
Éclairage de la plaque d’immatri-
culationSi l’éclairage de la plaque d’immatriculation
ne s’allume pas, faire contrôler le circuit
électrique ou faire remplacer l’ampoule par
un concessionnaire Yamaha.
FAU24351
Calage de la motoCe modèle n’étant pas équipé d’une bé-
quille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le- vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une bé-
quille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.
FAU25852
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
UB33F0F0.book Page 30 Tuesday, November 25, 2014 1:23 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
celles à proximité, y compris de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et d es dommages
matériels graves.
UB33F0F0.book Page 31 Tuesday, November 25, 2014 1:23 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
FAU42604

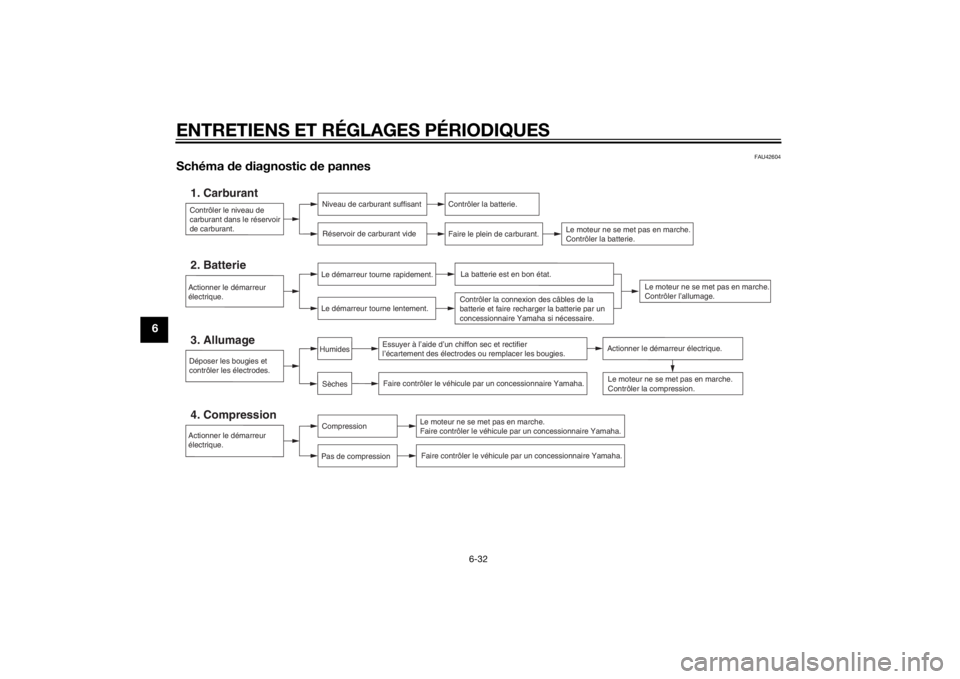

Schéma de diagnostic de pannes
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
UB33F0F0.book Page 32 Tuesday, November 25, 2014 1:23 PM

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains mo dèles sont équipés de piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procé der au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou de détachants
griffera ou en dommagera la surface de
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU26075
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse, mais ne jamais appliquer de
dégraissant sur les joints, la courroie de transmission et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10773
 Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
ensuite abon damment à l’eau, sé-
cher immé diatement, puis vapori-
ser un pro duit anticorrosion.
 Un nettoyage incorrect risque d’en-
d ommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles d e phare ou d ’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d ’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abon dam-
UB33F0F0.book Page 1 Tuesday, November 25, 2014 1:23 PM

SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
 Éviter tout contact d e produits
chimiques mor dants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés d e
prod uits nettoyants abrasifs, d e
d issolvant ou d iluant, d’essence, de
d érouilleur, d’antirouille, d’antigel
ou d’électrolyte.
 Ne pas utiliser d es portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait d es infil-
trations d’eau qui en dommage-
raient les pièces suivantes : joints
( d e roulements de roue, de roule-
ment de bras oscillant, d e fourche
et de freins), composants élec-
triques (fiches rapi des, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
 Motos équipées d’un pare-brise :
ne pas utiliser de pro duits de net-
toyage abrasifs ni des éponges
d ures afin d ’éviter de gr
iffer ou de
ternir. Certains pro duits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en dehors du champ
d e vision afin d e s’assurer que le pro
duit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant
à ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chau de, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses sur-
faces métalliques, y compris les sur-
faces chromées ou nickelées.
Après le nettoyage 1. Sécher la moto à l’aide d’une peau de chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
UB33F0F0.book Page 2 Tuesday, November 25, 2014 1:23 PM

SOIN ET REMISAGE DE LA MOTO
7-3
7
3. Une bonne mesure de préventioncontre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être nettoyées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes et chromées. Ne pas
employer de cires détergentes, car
elles contiennent souvent des abrasifs
susceptibles d’abîmer la peinture ou
la finition.
7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.  S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
 Si nécessaire, nettoyer les disques
et les garnitures d e frein à l’aide
d ’un pro duit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chau de et au dé- tergent
doux. Effectuer ensuite un
test de con duite afin d e vérifier le
freinage et la prise de virages.
ATTENTION
FCA10951
 Pulvériser mo dérément huile et cire
et bien essuyer tout excès.
 Ne jamais en duire la courroie de
transmission d’huile ou de cire.
 Ne jamais en duire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un pro duit
spécial.
 Éviter l’emploi de pro duits de polis-
sage mor dants, car ceux-ci at-
taquent la peinture.N.B. Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
 Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
FAU26283
RemisageRemisage de courte d urée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir la
moto.ATTENTION
FCA10811
 Entreposer la moto dans un en droit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et de
la rouille.
 Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
UB33F0F0.book Page 3 Tuesday, November 25, 2014 1:23 PM

SOIN ET REMISAGE DE LA MOTO
7-4
7
2. Faire le plein de carburant et, si dispo-nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les seg-
ments, etc., de la corrosion.a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine d e
d égâts et de brûlures.
[FWA10952]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de com- mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-24.
N.B.Effectuer toutes les réparations néces-
saires avant de remiser la moto.
UB33F0F0.book Page 4 Tuesday, November 25, 2014 1:23 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:2295 mm (90.4 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout: 1160 mm (45.7 in)
Hauteur de la selle: 765 mm (30.1 in)
Empattement:
1570 mm (61.8 in)
Garde au sol: 135 mm (5.3 in)
Rayon de braquage minimum: 3300 mm (129.9 in)Poi ds:Poids à vide:
251 kg (553 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres: Bicylindre en V
Cylindrée: 942 cm3
Alésage × course:
85.0 × 83.0 mm (3.35 × 3.27 in)
Taux de compression: 9.0 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:3.70 L (3.91 US qt, 3.26 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile: 4.00 L (4.23 US qt, 3.52 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:Essence ordinaire sans plomb (essence-
alcool (E10) acceptable) Capacité du réservoir:
12 L (3.2 US gal, 2.6 Imp.gal)
Quantité de la réserve: 2.8 L (0.74 US gal, 0.62 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
1TP1 01Bougie(s):Fabricant/modèle: NGK/CPR7EA-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:1.674 (72/43)
Transmission finale: Courroie
Taux de réduction secondaire:
2.333 (70/30)
Type de boîte de vitesses: Prise constante, 5 rapports
Commande: Au pied gauche
Rapport de démultiplication:
1
re:3.067 (46/15)
2e: 2.063 (33/16)
3e: 1.579 (30/19)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
UB33F0F0.book Page 1 Tuesday, November 25, 2014 1:23 PM

CARACTÉRISTIQUES
8-2
8
4e:1.259 (34/27)
5e: 1.042 (25/24)
Châssis:Type de cadre: Double berceau
Angle de chasse:
29.00 °
Chasse: 130 mm (5.1 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 100/90B19M/C 57H
Fabricant/modèle: MICHELIN/COMMANDER 2Pneu arrière:Type:Sans chambre (Tubeless)
Taille: 150/80B16M/C 71H
Fabricant/modèle:
MICHELIN/COMMANDER 2Charge:Charge maximale:206 kg (454 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression d e gonflage (contrôlée les
pneus froi ds):Conditions de charge:
0–90 kg (0–198 lb) Avant:
225 kPa (2.25 kgf/cm2, 33 psi)
Arrière: 250 kPa (2.50 kgf/cm2, 36 psi)
Conditions de charge:
90–206 kg (198–454 lb)
Avant: 250 kPa (2.50 kgf/cm2, 36 psi)
Arrière: 280 kPa (2.80 kgf/cm2, 41 psi)
Roue avant:Type de roue:Roue coulée
Taille de jante: 19M/C x MT2.50Roue arrière:Type de roue:Roue coulée
Taille de jante: 16M/C x MT3.50Frein avant:Type:Frein monodisque
Commande: À la main droite
Liquide de frein spécifié:
DOT 4Frein arrière:Type:Frein monodisque
Commande:
Au pied droit
Liquide de frein spécifié: DOT 4
Suspension avant:Type:Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
120 mm (4.7 in)Suspension arrière:Type:Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
70 mm (2.8 in)Partie électrique:Système d’allumage:TCI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:YTZ14S
Voltage, capacité: 12 V, 11.2 AhPhare:Type d’ampoule:Ampoule halogèneVoltage et wattage d ’ampoule ×
quantité:Phare:
12 V, 60.0 W/55.0 W × 1
UB33F0F0.book Page 2 Tuesday, November 25, 2014 1:23 PM
