Entretien périodique et réglage
6-18
6
Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité d e freinage. Pren dre
les précautions suivantes :
 Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf. 
Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni d es poussières d ans le ré-
servoir de liquid e de frein. L’eau
abaisse nettement le point d’é

bulli-
tion du liqui de et risque d e provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
1. Repère de niveau minimumLiqui
de de frein spécifié :
DOT 4
1
UB33F1F0.book Page 18 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-19
6
FAU22733
Changement du liqui de de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU23041
Tension de la courroie de trans-
missionIl convient de contrôler et de régler la ten-
sion de la courroie de transmission aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
FAU55773

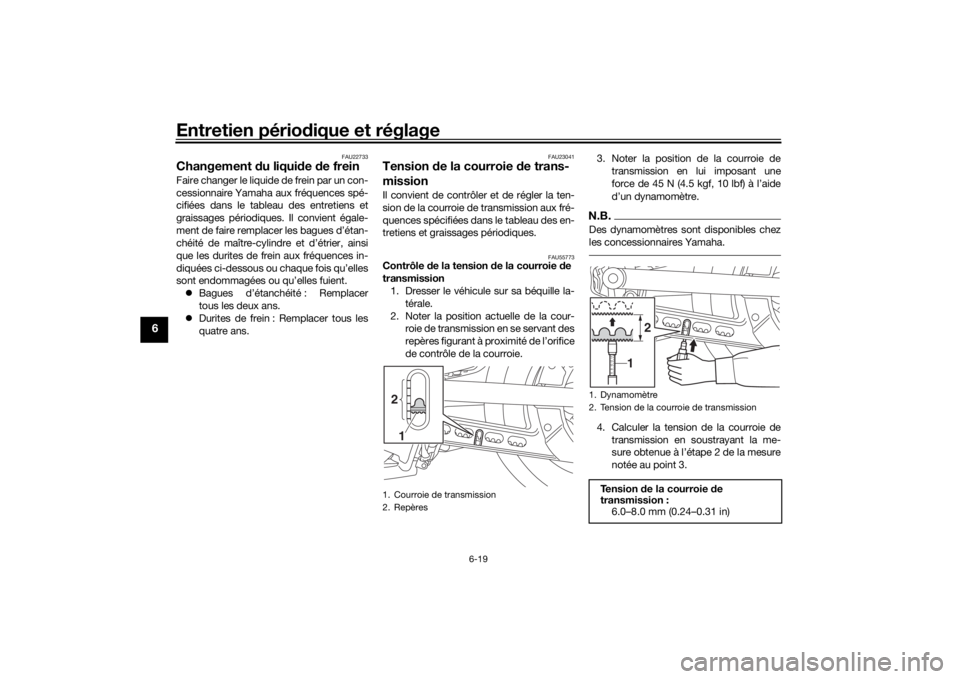

Contrôle de la tension de la courroie d e
transmission 1. Dresser le véhicule sur sa béquille la-
térale.
2. Noter la position actuelle de la cour- roie de transmission en se servant des
repères figurant à proximité de l’orifice
de contrôle de la courroie. 3. Noter la position de la courroie de
transmission en lui imposant une
force de 45 N (4.5 kgf, 10 lbf) à l’aide
d’un dynamomètre.
N.B.Des dynamomètres sont disponibles chez
les concessionnaires Yamaha.4. Calculer la tension de la courroie detransmission en soustrayant la me-
sure obtenue à l’étape 2 de la mesure
notée au point 3.
1. Courroie de transmission
2. Repères2
1
1. Dynamomètre
2. Tension de la courroie de transmissionTension de la courroie de
transmission :
6.0–8.0 mm (0.24–0.31 in)
6 8 10 12 14
1
2
UB33F1F0.book Page 19 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-20
6
5. Si la tension est incorrecte, la faire ré-
gler par un concessionnaire Yamaha.
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d ’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU23115
Contrôle et lubrification
de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UB33F1F0.book Page 20 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-21
6
FAU44276
Contrôle et lubrification de la pé-

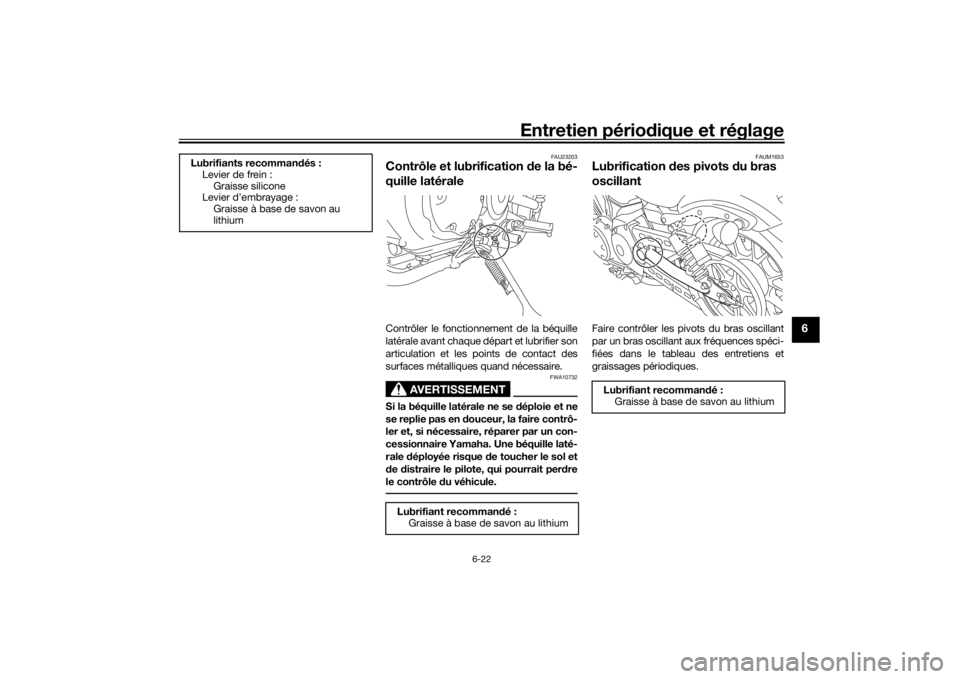

d ale de frein et d u sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pie d
FAU23144
Contrôle et lubrification des le-
viers d e frein et d ’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recommand é:
Graisse à base de savon au lithium
UB33F1F0.book Page 21 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-22
6
FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque d e toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle du véhicule.
FAUM1653
Lubrification d es pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiants recommand
és :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au
lithium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB33F1F0.book Page 22 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-23
6
FAU51951
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que la fourche n’est pas endom-
magée et que les fuites d’huile ne sont pas
importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23285
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page 6-30.) AVERTISSEMENT ! Pour évi-
ter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
UB33F1F0.book Page 23 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-24
6
FAU23292
Contrôle des roulements d e roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU50291
BatterieLa batterie se trouve sous la selle. (Voir
page 3-16.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro-
téger les yeux lors d
e travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d ’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge d e la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
1. Câble positif de batterie (rouge)
2. Batterie
3. Câble négatif de batterie (noir)
1
2
3
UB33F1F0.book Page 24 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-25
6
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis d ébrancher le
câble négatif avant d e débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’en dommager de façon ir-
réversible.
FAU57711
Remplacement des fusiblesLe fusible principal, le fusible du moteur
ABS et les boîtiers à fusibles, qui
contiennent les fusibles protégeant les di-
vers circuits, se trouvent sous la trousse à

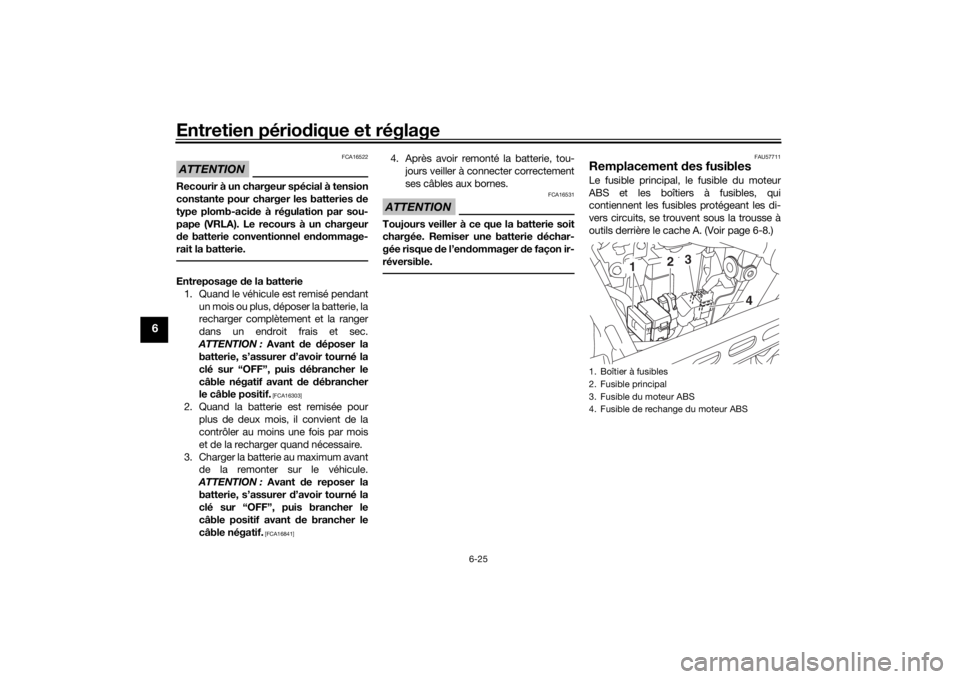

outils derrière le cache A. (Voir page 6-8.)1. Boîtier à fusibles
2. Fusible principal
3. Fusible du moteur ABS
4. Fusible de rechange du moteur ABS
3
2
4
1
UB33F1F0.book Page 25 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-26
6
N.B.Pour accéder au fusible du moteur ABS,
déposer le couvercle du relais du démar-
reur en le tirant vers le haut.
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recommand é afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Fusible d’allumage
2. Fusible du bloc de commande ABS
3. Fusible du système de signalisation
4. Fusible des feux de stationnement
5. Fusible de sauvegarde (montre et immobilisateur antivol)
6. Fusible de phare
7. Fusible de rechange
8. Fusible du système d’injection de carburant
9. Fusible du solénoïde d’ABS
2 1
4
5
6
7
789
3
1. Cache du relais de démarreur
2. Fusible du moteur ABS
3. Fusible de rechange du moteur ABS
2
1
3
Fusibles spécifiés : Fusible principal:
40.0 A
Fusible de phare: 20.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage: 15.0 A
Fusible des feux de stationnement:
15.0 A
Fusible du moteur ABS: 30.0 A
Fusible du système d’injection de
carburant: 10.0 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du bloc de commande ABS:
7.5 A
Fusible de sauvegarde: 7.5 A
UB33F1F0.book Page 26 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-27
6
FAU63180

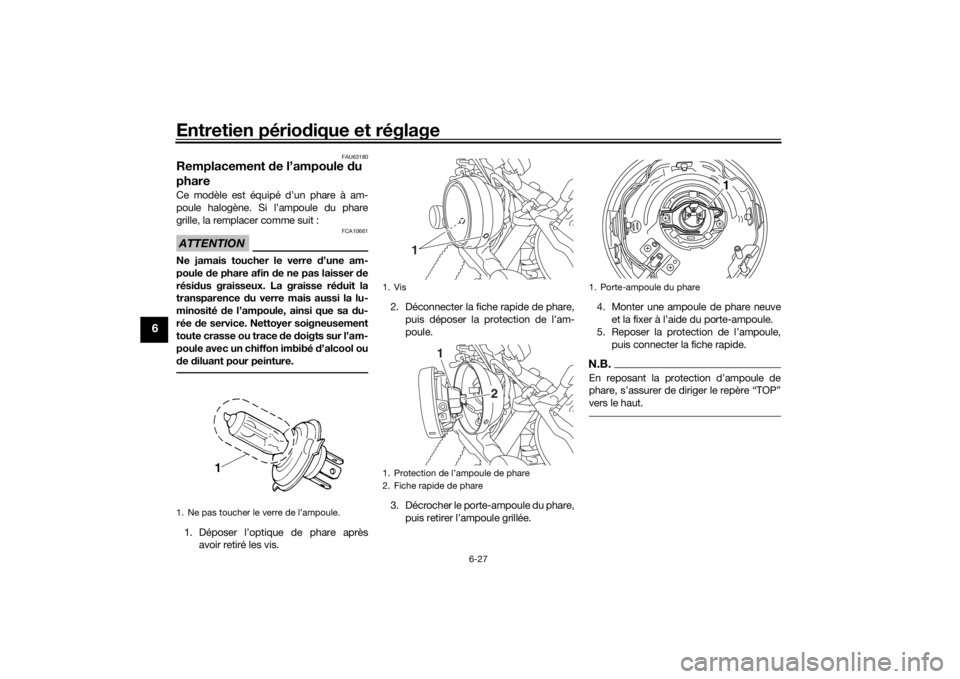

Remplacement de l’ampoule du
phareCe modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule du phare
grille, la remplacer comme suit :ATTENTION
FCA10661
Ne jamais toucher le verre d ’une am-
poule de phare afin de ne pas laisser de
rési dus graisseux. La graisse ré duit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
d e diluant pour peinture.1. Déposer l’optique de phare après
avoir retiré les vis. 2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
3. Décrocher le porte-ampoule du phare, puis retirer l’ampoule grillée. 4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection de l’ampoule,
puis connecter la fiche rapide.
N.B.En reposant la protection d’ampoule de
phare, s’assurer de diriger le repère “TOP”
vers le haut.
1. Ne pas toucher le verre de l’ampoule.
1. Vis
1. Protection de l’ampoule de phare
2. Fiche rapide de phare
1
1
2
1. Porte-ampoule du phare
1
UB33F1F0.book Page 27 Friday, August 28, 2015 9:01 AM
