YAMAHA XVS950CU 2016 Betriebsanleitungen (in German)

Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2290 mm (90.2 in)
Gesamtbreite:
830 mm (32.7 in)
Gesamthöhe: 1120 mm (44.1 in)
Sitzhöhe: 690 mm (27.2 in)
Radstand:
1570 mm (61.8 in)
Bodenfreiheit: 130 mm (5.12 in)
Mindest-Wendekreis: 3.3 m (10.83 ft)Gewicht:Gewicht (fahrfertig):Für Modelle ohne ABS 247 kg (545 lb)
Für ABS-Modelle 251 kg (553 lb)Motor:Verbrennungstakt:4-Takt-
Kühlsystem:
Luftgekühlt
Ventiltrieb: SOHC
Zylinderanordnung: V-Motor
Anzahl der Zylinder:
2-Zylinder
Hubraum: 942 cm3
Bohrung × Hub:
85.0 × 83.0 mm (3.35 × 3.27 in) Verdichtungsverhältnis:
9.0 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher,
JASO-Standard MA
Motoröl-Füllmenge: Ölwechsel:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Mit Ölfilterausbau: 4.00 L (4.23 US qt, 3.52 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 12 L (3.2 US gal, 2.6 Imp.gal)
Davon Reserve:
2.8 L (0.74 US gal, 0.62 Imp.gal)Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:1TP1 01
Zün dkerze(n):Hersteller/Modell:
NGK/CPR7EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
1.674 (72/43)
Achsantrieb: Riemen
Sekundäruntersetzungsverhältnis:
2.333 (70/30)
Getriebeart: klauengeschaltetes 5-Gang-Getriebe
Getriebeabstufung: 1. Gang:3.067 (46/15)
2. Gang: 2.063 (33/16)
3. Gang:
1.579 (30/19)
4. Gang: 1.259 (34/27)
5. Gang: 1.042 (25/24)Fahr gestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel: 29.0 Grad
U2DEG1G0.book Page 1 Monday, September 7, 2015 10:30 AM

Technische Daten
8-2
8
Nachlauf:130 mm (5.1 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 100/90-19M/C 57H
Hersteller/Typ: BRIDGESTONE/EXEDRA G721FHinterreifen:Ausführung:Schlauchlos-Reifen
Dimension: 150/80B16M/C 71H
Hersteller/Typ:
BRIDGESTONE/EXEDRA G722FZula dun g:Max. Gesamtzuladung:
Für ABS-Modelle 202 kg (445 lb)
Für Modelle ohne ABS 206 kg (454 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Bis zu 90 kg (198 lb) Zuladung:
Vorn:
225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
90 kg (198 lb) Zuladung - maximale Zuladung: Vorn: 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 280 kPa (2.80 kgf/cm2, 41 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße:
19M/C x MT2.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße:
16M/C x MT3.50Vor derra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 120 mm (4.7 in)Hinterra d-Fe derun g:Bauart:
Schwinge
Feder: Spiralfeder Stoßdämpfer:
Hydraulischer Dämpfer
Federweg: 70 mm (2.8 in)
Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine:
Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ14S
Spannung, Kapazität: 12 V, 11.2 Ah (10 HR)Scheinwerfer:Lampenart:
HalogenlampeLampenleistun g × Anzahl:Scheinwerfer:
H4, 60.0 W/55.0 W x 1
Bremslicht/Rücklicht: LED
Blinklicht vorn: 21.0 W × 2
Blinklicht hinten:
21.0 W × 2
Standlicht vorn: 5.0 W × 1
Kennzeichenbeleuchtung: 5.0 W × 1
U2DEG1G0.book Page 2 Monday, September 7, 2015 10:30 AM

Technische Daten
8-3
8
Instrumentenbeleuchtung:EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte: LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte: Für ABS-Modelle LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LEDSicherung :Hauptsicherung:
40.0 A
Scheinwerfersicherung: 20.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 15.0 A
Parkleuchten-Sicherung: 15.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: Für ABS-Modelle 7.5 A Sicherung des ABS-Motors:
Für ABS-Modelle 30.0 A
ABS-Magnetventilsicherung: Für ABS-Modelle 15.0 A
Zusatzsicherung:
7.5 A
U2DEG1G0.book Page 3 Monday, September 7, 2015 10:30 AM

Verbraucherinformation
9-1
9

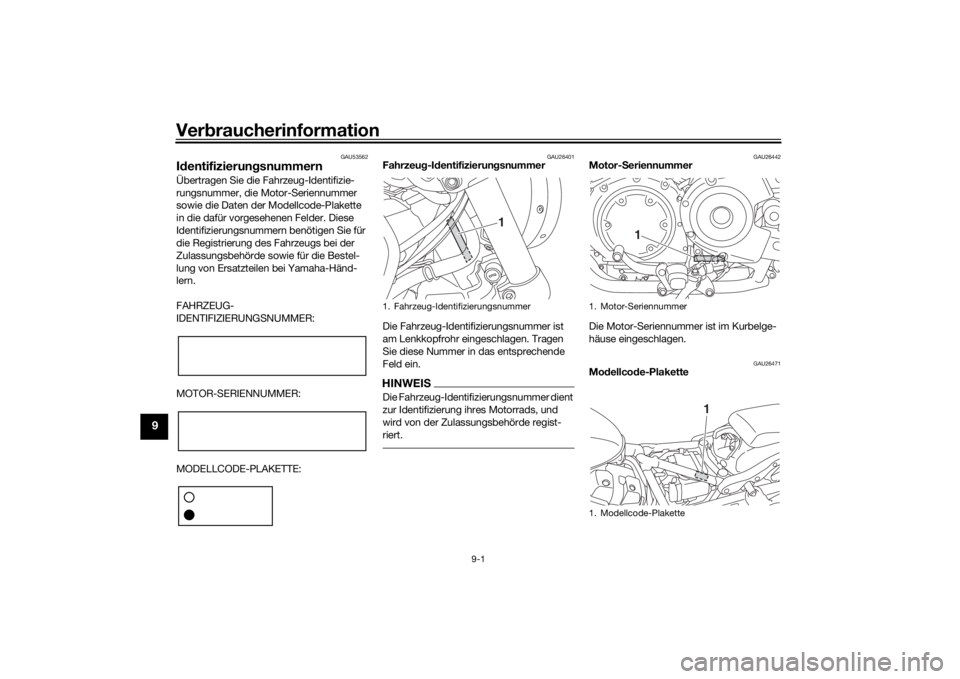

GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26471
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U2DEG1G0.book Page 1 Monday, September 7, 2015 10:30 AM

Verbraucherinformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-16.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
U2DEG1G0.book Page 2 Monday, September 7, 2015 10:30 AM

10-1
10
IndexAAbblendschalter ...................................... 3-8
Abdeckung, abnehmen und
montieren.............................................. 6-8
ABS (für Modelle mit ABS) .................... 3-11
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-4
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 3-5BBatterie ................................................. 6-25
Blinker-Kontrollleuchte ........................... 3-3
Blinkerlampe, auswechseln .................. 6-31
Blinkerschalter ........................................ 3-9
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen ............ 6-19
Bremsflüssigkeit, wechseln .................. 6-20
Bremslicht/Rücklicht............................. 6-31
Bremslichtschalter ................................ 6-18DDurchhang des Antriebsriemens .......... 6-21EEinfahrvorschriften .................................. 5-3FFahrersitz .............................................. 3-16
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen ........................... 3-17
Fehlersuchdiagramm ............................ 6-34
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ........................ 3-3
Fußbremshebel ..................................... 3-11
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-22 Fußschalthebel ..................................... 3-10
GGasdrehgriff und Gaszug, kontrollieren
und schmieren ................................... 6-22HHandbremshebel .................................. 3-10
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-23
Hupenschalter ........................................ 3-9IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-15
Kennzeichenbeleuchtung ..................... 6-32
Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff............................................... 3-13
Kraftstofftank-Belüftungsschlauch/ Überlaufschlauch ............................... 3-14
Kraftstoff, Tipps zum Sparen ................. 5-3
Kupplungshebel ................................... 3-10
Kupplungshebel-Spiel, einstellen ......... 6-16LLage der Teile ......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-3
Lenkerarmaturen .................................... 3-8
Lenkschloss.......................................... 3-15
Lenkung, prüfen ................................... 6-25
Lichthupenschalter ................................. 3-8
Luftfiltereinsatz, ersetzen ..................... 6-13MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-10
Motorrad aufbocken ............................. 6-32 Motor-Seriennummer..............................9-1
Motorstoppschalter.................................3-9
Motorstörungs-Warnleuchte ...................3-4
Multifunktionsmesser-Einheit..................3-5
OÖlstand-Warnleuchte ..............................3-3PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-16
Radlager, prüfen ...................................6-25
Reifen ....................................................6-14
Reserve-Warnleuchte .............................3-4
Rückstellknopf RESET ............................3-9SSchalten ..................................................5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen...........6-18
Scheinwerferlampe, auswechseln ........6-29
Schwingen-Drehpunkte, schmieren......6-24
Seitenständer ........................................3-18
Seitenständer, prüfen und schmieren ...6-23
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-27
Spiel des Gasdrehgriffs, prüfen ............6-14
Spiel des Handbremshebels, prüfen.....6-17
Standlichtlampe, auswechseln .............6-30
Starterschalter.........................................3-9
System der Wegfahrsperre .....................3-1TTankverschluss .....................................3-12
Technische Daten ...................................8-1
Teleskopgabel, prüfen ..........................6-24
U2DEG1G0.book Page 1 Monday, September 7, 2015 10:30 AM

Index
10-2
10
VVentilspiel ............................................. 6-14
Vorsicht bei Mattfarben .......................... 7-1WWahlknopf SELECT ................................ 3-9
Warnblinkschalter ................................... 3-9
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen ................................ 6-9
Zündschloss ........................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System .............. 3-18
