Manutenzione e regolazione periodiche
6-20
6
Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la rid uzione della capacità d i frenata.
Rispettare le seg uenti precauzioni:
 Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni d i
frenata.
 Pulire il tappo d i riempimento prima
d i rimuoverlo. Utilizzare solo li qui do
d ei freni DOT 4 proveniente da un
contenitore si gillato. 
Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le g uarnizioni in g omma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d’ac qua o d i pol-
vere

nel serbatoio li qui do freni du-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto di
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità i drauli-
ca ABS.
ATTENZIONE
HCA17641
Il li qui do freni può d anneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con- trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.Li
qui do freni prescritto secon do
specifica: DOT 4
1
U2DEH1H0.book Page 20 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione perio diche
6-21
6
HAU22733
Sostituzione del li qui do freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
 Paraolio: Sostituire ogni due anni.
 Tubi freni: Sostituire ogni quattro anni.
HAU23041
Tensione della cin ghia di tra-
smissioneEseguire il controllo della tensione della
cinghia di trasmissione agli intervalli speci-
ficati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU55773
Per controllare la tensione d ella cinghia
d i trasmissione
1. Posizionare il veicolo sul cavalletto la-
terale.
2. Annotare la posizione attuale della cinghia di trasmissione usando i riferi-
menti vicino al foro di ispezione cin-
ghia di trasmissione. 3. Annotare la posizione della cinghia di
trasmissione con una forza di 45 N
(4.5 kgf, 10 lbf) applicata alla cinghia
con un misuratore tensione cinghia
come illustrato nella figura.
NOTAI misuratori tensione cinghia sono disponi-
bili presso i concessionari Yamaha.4. Calcolare la tensione della cinghia ditrasmissione detraendo il valore misu-
rato annotato nella fase 2 dal valore
misurato annotato nella fase 3.
1. Cinghia di trasmissione
2. Riferimenti2
1
1. Misuratore tensione cinghia
2. Tensione della cinghia di trasmissioneTensione della cin ghia di trasmis-
sione: 6.0–8.0 mm (0.24–0.31 in)
6 8 10 12 14
1
2
U2DEH1H0.book Page 21 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione periodiche
6-22
6
5. Se la tensione della cinghia di trasmis-
sione non è corretta, farla regolare da
un concessionario Yamaha.
HAU23098
Controllo e lubrificazione d ei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU49921
Controllo e lubrificazione
della
manopola e del cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Lubrificante consi gliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
U2DEH1H0.book Page 22 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione perio diche
6-23
6
HAU44276
Controllo e lubrificazione d ei pe-
d ali freno e cambioPrima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Ped ale freno
Ped ale cambio
HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
Lubrificante consi gliato:
Grasso a base di sapone di litio
U2DEH1H0.book Page 23 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione periodiche
6-24
6
HAU23203
Controllo e lubrificazione del ca-
valletto lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa a gevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e d istrarre il
pilota, con conse guente eventuale per-
d ita del controllo d el mezzo.
HAUM1653
Lubrificazione dei perni d el for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
Lubrificanti consi
gliati:
Leva freno:
Grasso al silicone
Leva frizione: Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
U2DEH1H0.book Page 24 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione perio diche
6-25
6
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è d anneggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23285
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Sollevare da terra la ruota anteriore. (Vedere pagina 6-33.) AVVERTENZA!
Per evitare infortuni, supportare
fermamente il veicolo in mo do che
non ci sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
U2DEH1H0.book Page 25 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione periodiche
6-26
6
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU50211
BatteriaLa batteria si trova sotto la sella pilota. (Ve-
dere pagina 3-15.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in quanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g- g
ere sempre g li occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseg uire i seguenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare immed iatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg ua ta
qua
n-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
1. Cavo positivo batteria (rosso)
2. Batteria
3. Cavo negativo batteria (nero)
1
2
3
U2DEH1H0.book Page 26 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione perio diche
6-27
6
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Aci d), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quan do si
to glie la batteria, accertarsi che la
chiave sia g irata su “OFF”, poi scol-
le gare il cavo ne gativo prima di
scolle gare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
g irata su “OFF”, poi colle gare il
cavo positivo prima di colle gare il
cavo ne gativo.
[HCA16841]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU57792
Sostituzione dei fusibiliIl fusibile principale, il fusibile del sistema di
iniezione carburante (per i modelli senza
ABS) o il fusibile motorino ABS (per i mo-
delli con ABS) e le scatole fusibili che con-
tengono i fusibili dei circuiti individuali si
trovano sotto la scatola porta-attrezzi die-
tro al pannello A. (Vedere pagina 6-8.)NOTAPer accedere al fusibile del sistema di inie-
zione carburante (per i modelli senza ABS)
o al fusibile motorino ABS (per i modelli con
ABS), togliere il coperchio relè avviamento
tirandolo verso l’alto.
U2DEH1H0.book Page 27 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione periodiche
6-28
6

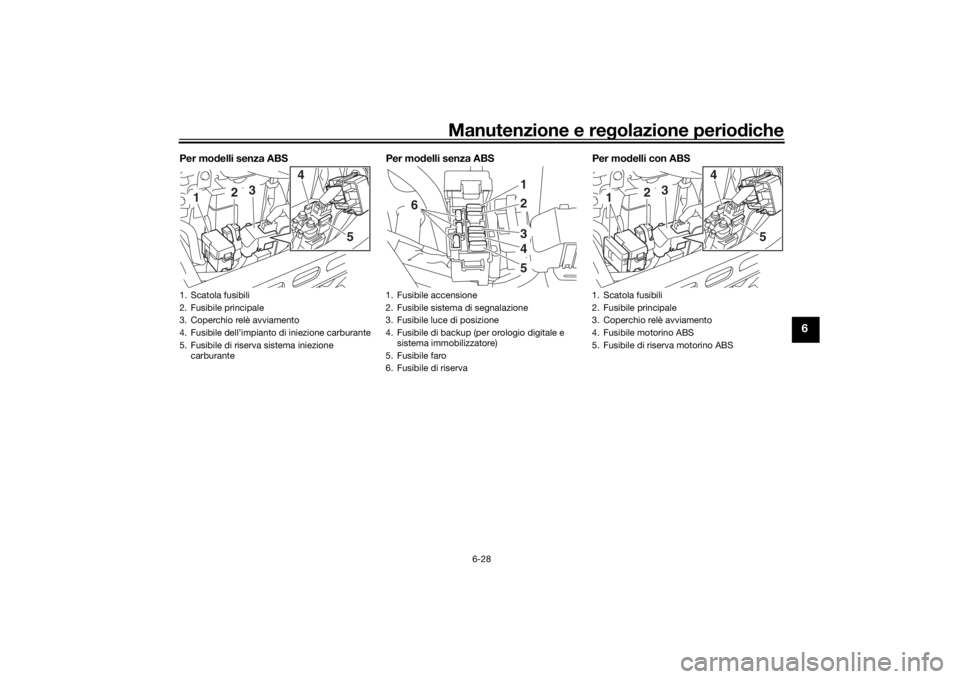

Per mo delli senza ABS Per mo delli senza ABS Per mo delli con ABS1. Scatola fusibili
2. Fusibile principale
3. Coperchio relè avviamento
4. Fusibile dell’impianto di iniezione carburante
5. Fusibile di riserva sistema iniezione
carburante
3
2
1
4
5
1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile luce di posizione
4. Fusibile di backup (per orologio digitale e sistema immobilizzatore)
5. Fusibile faro
6. Fusibile di riserva
2 1
3
4
5
6
1. Scatola fusibili
2. Fusibile principale
3. Coperchio relè avviamento
4. Fusibile motorino ABS
5. Fusibile di riserva motorino ABS
3
2
1
4
5
U2DEH1H0.book Page 28 Monday, September 7, 2015 10:17 AM

Manutenzione e regolazione perio diche
6-29
6
Per mo delli con ABS
Se un fusibile è bruciato, sostituirlo come
segue. 1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile d i ampe-
ra ggio superiore a quello consi glia- to per evitare
di provocare d anni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona. 4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Fusibile accensione
2. Fusibile centralina ABS
3. Fusibile sistema di segnalazione
4. Fusibile luce di posizione
5. Fusibile di backup (per orologio digitale e sistema immobilizzatore)
6. Fusibile faro
7. Fusibile di riserva
8. Fusibile dell’impianto di iniezione carburante
9. Fusibile del solenoide ABS
2 1
4
5
6
7
789
3
Fusibili secon
do specifica:
Fusibile principale:
40.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di
segnalazione: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione:
15.0 A
Fusibile dell’impianto di iniezione
carburante:
10.0 A
Fusibile del motorino dell’ABS: Per modelli con ABS 30.0 A
Fusibile del solenoide ABS: Per modelli con ABS 15.0 A
Fusibile della centralina dell’ABS:
Per modelli con ABS 7.5 A
Fusibile di backup: 7.5 A
U2DEH1H0.book Page 29 Monday, September 7, 2015 10:17 AM
