YAMAHA XVS950CU 2017 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-6
3
 um relógioNOTAA chave tem de estar na posição “ON”
antes de poder usar os interruptores
“SELECT” e “RESET”.
 Para o RU: Para alternar os visores do
velocímetro e conta-quilómetros/con-
tador de percurso entre quilómetros e
milhas, prima o interruptor “SELECT”
durante pelo menos três segundos.
Conta-quilómetros, conta dores de per-
curso e relógio
O conta-quilómetros mostra a distância to-
tal percorrida pelo veículo.
Os contadores de percurso mostram a dis-
tância percorrida desde que foram reinicia-
dos pela última vez.
O contador de percurso de reserva de
combustível exibe a distância percorrida
com o combustível na reserva.
O relógio mostra o tempo no formato de
12 horas.NOTA O conta-quilómetros bloqueia ao atin-
gir 999999 km. 
Os contadores de percurso reiniciam
e continuam a contar após atingir
999.9 km.
Durante o funcionamento normal, prima a
tecla “SELECT” para alternar o visor entre
o conta-quilómetros “ODO”, os contadores
de percurso “TRIP 1” e “TRIP 2” e o relógio
pela ordem seguinte:
ODO → TRIP 1 → TRIP 2 → relógio → ODO
Se a luz de advertência do nível de com-
bustível se acender, o visor mudará auto-
maticamente para o modo de contador de
percurso de reserva de combustível
“TRIP F” e começará a contar a distância
percorrida a partir desse ponto. Neste ca-
so, prima o interruptor “SELECT” para mu-
dar o visor, pela ordem seguinte:
TRIP F → TRIP 1 → TRIP 2 → relógio →
ODO → TRIP F
Para reiniciar um contador de percurso,
prima o interruptor “SELECT” para mudar o
visor para o contador de percurso preten-
dido e prima, então, a tecla “RESET” du-
rante um segundo. O contador de percurso
de reserva de combustível pode ser reini-
1. Interruptor “SELECT”
2. Interruptor “RESET”
1
2
1. Conta-quilómetros/contador de percurso/contador de percurso da reserva
de combustível/relógio
1
UBS5P0P0.book Page 6 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-7
3
ciado manualmente ou, após reabastecer e
percorrer 5 km (3 mi), ele é automaticamen-
te reiniciado e desaparece do visor.
Para acertar o relógio1. Prima os interruptores “SELECT” e
“RESET” durante três segundos. Os
dígitos da hora ficarão intermitentes.
2. Utilize o interruptor “SELECT” para acertar a hora.
3. Prima o interruptor “RESET”. Os dígi- tos dos minutos ficarão intermitentes.
4. Utilize o interruptor “SELECT” para
acertar os minutos.
5. Prima o interruptor “RESET” durante dois segundos para confirmar as alte-
rações e iniciar o relógio.
PAU1234M
Interruptores do guia dor Esquer da Direita
PAU12352
Interruptor d
e ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.NOTAQuando o interruptor de farol alto/baixo
está regulado para “ ”, o interruptor de
ultrapassagem não tem efeito.
PAU12401
Interruptor d e farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
1. Relógio
1
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direção “/”
4. Interruptor da buzina “ ”
3
4 12
1. Interruptor de paragem do motor “ / ”
2. Interruptor “SELECT”
3. Interruptor “RESET”
4. Interruptor de arranque “ ”
5. Interruptor de perigo “ ”
1
5 2
3
4
UBS5P0P0.book Page 7 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-8
3
PAU12461
Interruptor do sinal d e mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12662
Interruptor de paragem d o motor
“/”
Coloque este interruptor em “ ” antes de
ligar o motor. Coloque este interruptor
em “ ” para desligar o motor em caso de
emergência, tal como quando o veículo se
vira ou o cabo do acelerador fica preso.
PAU12713
Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-1 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU12735
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes d e perigo durante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAU55701
Interruptor “SELECT”
Este interruptor é utilizado para executar
seleções no conta-quilómetros e nos con-
tadores de percurso e para acertar o reló-
gio do módulo do contador multifuncional.
Consulte “Módulo do contador multifun-
cional” na página 3-5 para obter informa-
ções detalhadas.
PAU55711
Interruptor “RESET”
Este interruptor é utilizado para reiniciar os
contadores de percurso e para acertar o re-
lógio do módulo do contador multifuncio-
nal.
Consulte “Módulo do contador multifun-
cional” na página 3-5 para obter informa-
ções detalhadas.
UBS5P0P0.book Page 8 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-9
3
PAU12822
Alavanca da embraiagemA alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-18.)
PAU12872
Pe dal de mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 5 veloci-
dades instalada neste motociclo.
PAU12892
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
2. Ponto morto
1
2
5
4
3
2
N 1 5
4
3
2
N 1
1. Alavanca do travão
1
UBS5P0P0.book Page 9 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-10
3
PAU12944
Pe dal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
1. Pedal do travão
1
UBS5P0P0.book Page 10 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-11
3
PAU13125
Tampa do depósito de combustí-
velRemoção da tampa do depósito de
combustível
Deslize a cobertura da fechadura da tampa
do depósito de combustível para a abrir, in-
troduza a chave na fechadura e rode-a 1/4
de volta no sentido dos ponteiros do reló-
gio. A fechadura abrir-se-á e a tampa do
depósito de combustível pode ser removi-
da. Instalação
da tampa do depósito de
combustível 1. Introduza a tampa do depósito de combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “ ” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA10132
Certifique-se de que a tampa do depósi-
to de combustível está devi damente ins-
tala da antes d e conduzir o veículo. As
fugas de combustível constituem um
perigo de incên dio.

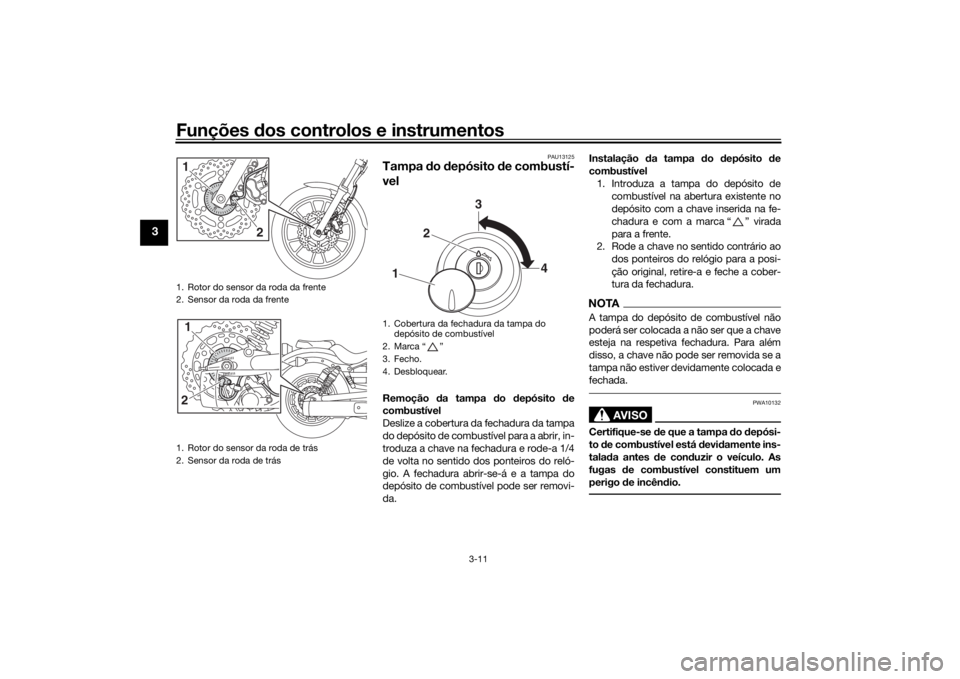

1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás1
21
2
1. Cobertura da fechadura da tampa do depósito de combustível
2. Marca “ ”
3. Fecho.
4. Desbloquear.1
2
4
3
UBS5P0P0.book Page 11 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-12
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco de ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um méd ico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU57692
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
1. Tubo de enchimento de depósito de combustível
2. Nível de combustível máximo
2
1
Combustível recomen dad o:
Gasolina normal sem chumbo
(mistura de gasolina com álcool
[E10] aceitável)
Capaci dad e do d epósito de
combustível: 13 L (3.4 US gal, 2.9 Imp.gal)
Quanti dad e de combustível de re-
serva (quan do a luz d e advertência
d o nível d e combustível se acen de):
2.8 L (0.74 US gal, 0.62 Imp.gal)
UBS5P0P0.book Page 12 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-13
3
NOTAEsta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Verifique que o bico injetor de gasoli-
na tem o mesmo identificador quando
abastecer.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção. Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU77630
Tubo de respiração/descarga do
depósito de combustívelAntes de utilizar o motociclo:
 Verifique as ligações do tubo de respi-
ração/descarga do depósito de com-
bustível.
 Verifique se existem fendas ou danos
no tubo e substitua-o caso seja ne-
cessário.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.NOTAConsulte a página 6-11 para obter informa-
ções sobre a lata.
E5
E10
1. Tubo de respiração/descarga do depósito
de combustível
1
UBS5P0P0.book Page 13 Monday, May 21, 2018 6:49 PM

Funções dos controlos e instrumentos
3-14
3
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes de efetuar
qualquer trabalho d e manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU55663
Bloqueio da direçãoO bloqueio da direção encontra-se do lado
direito do veículo, entre os suportes supe-
rior e inferior da direção.
Para bloquear a direção
1. Vire o guiador completamente para a esquerda.
2. Introduza a chave no bloqueio da dire- ção e rode-a 1/2 volta no sentido dos
ponteiros do relógio.
3. Retire a chave da fechadura.NOTASe houver dificuldade para acionar o blo-
queio da direção, tente virar o guiador ligei-
ramente para a parte direita.1. Bloqueio da direção
2. Fecho.
L O CKUNLO CK
1
2
UBS5P0P0.book Page 14 Monday, October 17, 2016 1:24 PM

Funções dos controlos e instrumentos
3-15
3
Para desbloquear a direção
1. Introduza a chave no bloqueio da dire- ção.
2. Rode a chave 1/2 de volta no sentido contrário ao dos po nteiros do relógio.
3. Retire a chave.
PAU55822
Assento do con dutorRemoção d o assento d o condutor
1. Retire o painel A. (Consulte a página 6-9.)
2. Retire a cavilha.
3. Levante a parte da frente do assento do condutor e, depois, puxe o assen-
to para fora de modo a retirá-lo.
Instalação do assento do con dutor
1. Introduza o prolongamento da parte de trás do assento do condutor no su-
porte do assento conforme ilustrado. 2. Coloque o assento do condutor na
posição original.
3. Enquanto empurra a frente do assen- to do condutor para baixo para não
deixar espaço entre os amortecedo-
res de borracha e o chassis, aperte a
cavilha em conformidade com o biná-
rio especificado.
1. Desbloquear.
LO CKUNLO CK
1
1. Cavilha
1
1. Prolongamento
2. Suporte do assento
21
UBS5P0P0.book Page 15 Monday, October 17, 2016 1:24 PM
