YAMAHA XVZ1300TF 2000 Notices Demploi (in French)

9-1
9
FAU01038
9-CARACTÉRISTIQUESCaractéristiques
Modèle XVZ1300TF
Dimensions
Longueur hors-tout 2.705 mm
Largeur hors-tout 900 mm
Hauteur hors-tout 1.565 mm (excepté D)
1.380 mm (D)
Hauteur de la selle 750 mm
Empattement 1.705 mm
Garde au sol 155 mm
Rayon de braquage minimal 3.500 mm
Poids net (avec pleins d’huile et de
carburant)
394 kg
Moteur
Type de moteur 4 temps, refroidissement par liquide
double arbre à cames en tête (DOHC)
Disposition des cylindres 4 cylindres en V
Cylindrée 1.294 cm
3
Alésage ´ course 79 ´ 66 mm
Taux de compression 10:1
Système de démarrage Démarreur électrique
Système de graissage Carter humideHuile de moteur
Ty p e
Classification d’huile de moteur
recommandée Huiles de type API Service, de
classe SE, SF, SG minimum
Quantité
Vidange périodique 3,5 l
Avec changement du filtre à
huile 3,7 l
Quantité totale 4,3 l
-20˚ -10˚ 0˚ 10˚ 20˚ 30˚40˚
50˚C
SAE 10W/30SAE 10W/40SAE 15W/40SAE 20W/40SAE 20W/50
ATTENTION:Veiller à ce que l’huile de moteur utilisée ne contienne pas d’additifs
antifriction. Les huiles pour automobiles (portant souvent la dési-
gnation “ENERGY CONSERVING”) contiennent des additifs anti-
friction. Ceux-ci feront patiner l’embrayage et/ou l’embrayage de
démarreur, ce qui provoquera une réduction de la durabilité des or-
ganes et du rendement.
F_5jc_Spec.fm Page 1 Monday, September 20, 1999 3:18 PM

CARACTÉRISTIQUES
9-2
9
Huile de transmission finale
Type Huile pour engrenages hypoïdes
SAE80API “GL-4”
Quantité 0,2 l
Capacité du système do
refroidissement (quantité totale)
3,5 l
Filtre à airÉlément de type sec
Carburant
Type Essence ordinaire sans plomb
Capacité du réservoir 22,5 l
Quantité de la réserve 3,5 l
Carburateur
Type ´ quantité BDSR32 ´ 4
Fabricant MIKUNI
Bougies
Fabricant/type NGK / DPR8EA-9 ou
DENSO / X24EPR-U9
Écartement des électrodes 0,8 à 0,9 mm
EmbrayageHumide, multi-disque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,776
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 2,567
Type de boîte de vitesses Prise constante, 5 rapportsCommande Pied gauche
Taux de réduction
1ère 2,529
2e 1,632
3e 1,200
4e 0,960
5e 0,786
Partie cycle
Type de cadre Double berceau
Angle de chasse 29°10¢
Chasse 152 mm
Pneu
Avant
type Sans chambre (Tubeless)
taille 150/80-16 71H
fabricant/modèle Dunlop / D404F
Bridgestone / G705
Arrière
type Sans chambre (Tubeless)
taille 150/90B15M/C 74H
fabricant/modèle Dunlop / D404
Bridgestone / G702
F_5jc_Spec.fm Page 2 Monday, September 20, 1999 3:18 PM

CARACTÉRISTIQUES
9-3
9
Charge maximale* 190 kg
Pression (à froid)
Jusqu’à 90 kg*
avant 250 kPa (2,50 kg/cm
2, 2,50 bar)
arrière 250 kPa (2,50 kg/cm2, 2,50 bar)
Entre 90 kg et la charge
maximale*
avant 250 kPa (2,50 kg/cm2, 2,50 bar)
arrière 280 kPa (2,80 kg/cm2, 2,80 bar)
* La charge est le poids total des bagages, du pilote, du passager et des
accessoires.
Roues
Avant
type Moulée
taille 16 ´ MT 3,50
Arrière
type Moulée
taille 15M/C ´ MT 4,00
Freins
Avant
type Double disque
commande Main droite
liquide DOT 4Arrière
type Monodisque
commande Pied droit
liquide DOT 4
Suspension
Avant
type Fourche télescopique
Arrière
type Bras oscillant (suspension à liaison)
Amortisseur
Avant Ressort hélicoïdal-air / amortisseur à
huile
Arrière Ressort hélicoïdal-air / amortisseur à
huile
Débattement de roue
Avant 140 mm
Arrière 105 mm
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
type Alternateur C.A.
puissance standard 14 V, 29 A à 5.000 tr/mn
F_5jc_Spec.fm Page 3 Monday, September 20, 1999 3:18 PM

CARACTÉRISTIQUES
9-4
9
Batterie
type YTX20L-BS
voltage, capacité 12 V, 18 AH
Type de phareAmpoule à quartz (halogène)
Voltage et wattage d’ampoule ´
quantité
Phare 12 V, 60/55 W ´ 1
Feu arrière/stop 12 V, 5/21 W ´ 1
Clignotants 12 V, 21 W ´ 4
Feu de stationnement 12 V, 4 W ´ 1
Éclairage de la plaque d’immatri-
culation 12 V, 5 W ´ 2
Témoin de point mort 12 V, 1,7 W ´ 1
Témoin de feu de route 12 V, 1,7 W ´ 1
Témoin de niveau d’huile 12 V, 1,7 W ´ 1
Témoins des clignotants 12 V, 1,7 W ´ 2
Témoin de niveau de carburant 14 V, 3 W ´ 1
Témoin de température du liquide
de refroidissement 12 V, 1,7 W ´ 1
Témoin de panne du moteur 12 V, 1,7 W ´ 1
Témoin du surmultiplication 12 V, 1,7 W ´ 1
Témoin d’activation du cruise
control “SET” 12 V, 1,7 W ´ 1
Témoin de remise en service du
cruise control “RES” 12 V, 1,7 W ´ 1
Témoin de mise sous tension
“ON” 12 V, 1,7 W ´ 1Amplification du système audio
Puissance de sortie
Enceinte 14 W ´ 4
Microcasque 1 W ´ 2
Plage de réglage du volume de
compensation 5 positions
Impédance de sortie
Enceinte 4 W
Microcasque 8 W à 16 W
Fusibles
Fusible principal 30 A
Fusible de phare 15 A
Fusible du système de
signalisation 15 A
Fusible d’allumage 10 A
Fusible du ventilateur de radiateur 10 A
Fusible du compteur kilométrique 10 A
Fusible du cruise control 10 A
Fusible de réchauffeur de
carburateur 10 A
Fusible de système audio 10 A
Fusible de connecteur pour
accessoires5 A
Fusible de prise pour accessoires 5 A
F_5jc_Spec.fm Page 4 Monday, September 20, 1999 3:18 PM

F_5jc_Spec.fm Page 5 Monday, September 20, 1999 3:18 PM

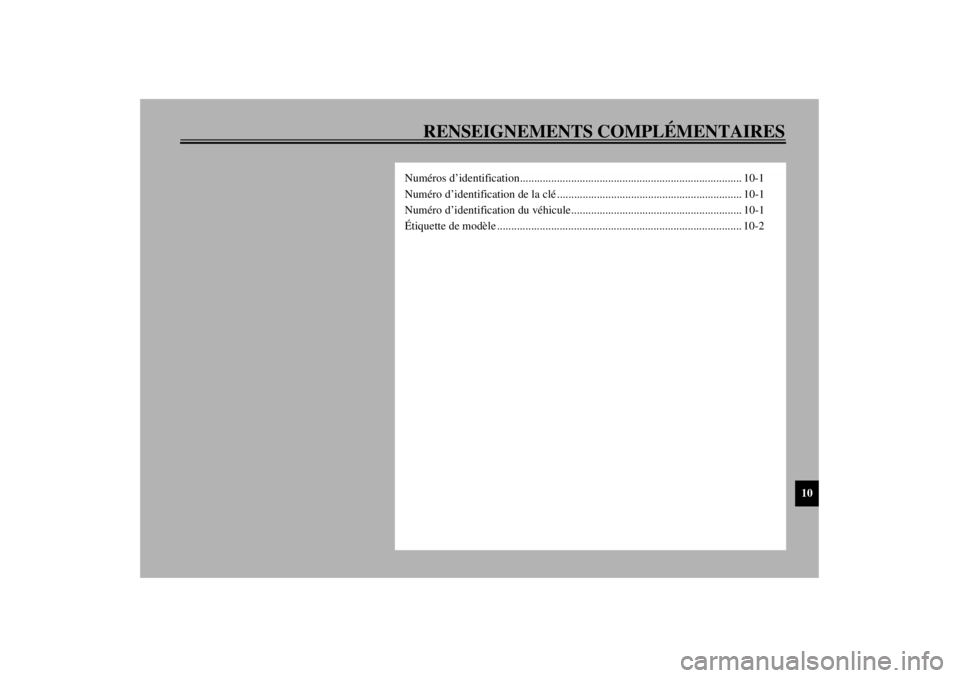

RENSEIGNEMENTS COMPLÉMENTAIRES
10
Numéros d’identification.............................................................................. 10-1
Numéro d’identification de la clé ................................................................. 10-1
Numéro d’identification du véhicule............................................................ 10-1
Étiquette de modèle ...................................................................................... 10-2
F_5jc_ConsumerTOC.fm Page 1 Monday, September 20, 1999 3:18 PM

10-1
10
FAU01039
10-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identificationInscrire les numéros d’identification de la clé et
du véhicule ainsi que les renseignements repris
sur l’étiquette de modèle dans les cases prévues
à cet effet. Cela facilitera la commande de piè-
ces de rechange auprès d’un concessionnaire
Yamaha ainsi que les démarches en cas de vol
du véhicule.

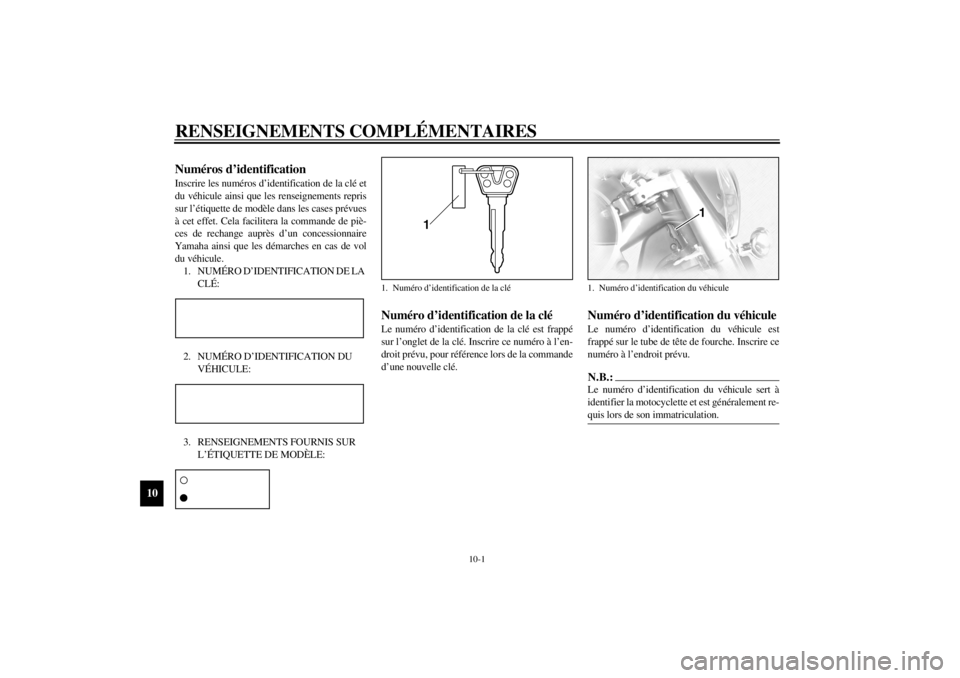

1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ:CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE:CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE:CA-01FFAU01041
Numéro d’identification de la cléLe numéro d’identification de la clé est frappé
sur l’onglet de la clé. Inscrire ce numéro à l’en-
droit prévu, pour référence lors de la commande
d’une nouvelle clé.
FAU01043
Numéro d’identification du véhiculeLe numéro d’identification du véhicule est
frappé sur le tube de tête de fourche. Inscrire ce
numéro à l’endroit prévu.N.B.:@ Le numéro d’identification du véhicule sert à
identifier la motocyclette et est généralement re-
quis lors de son immatriculation. @
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
F_5jc_Consumer.fm Page 1 Monday, September 20, 1999 3:19 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
10-2
10
FAU01804
Étiquette de modèleL’étiquette du modèle est collée au cadre, sous
la selle du pilote. (Voir les explications relatives
à la dépose et la mise en place de la selle du pi-
lote à la page 3-15.)
Inscrire les renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet. Ces ren-
seignements seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Étiquette de modèle
F_5jc_Consumer.fm Page 2 Monday, September 20, 1999 3:19 PM

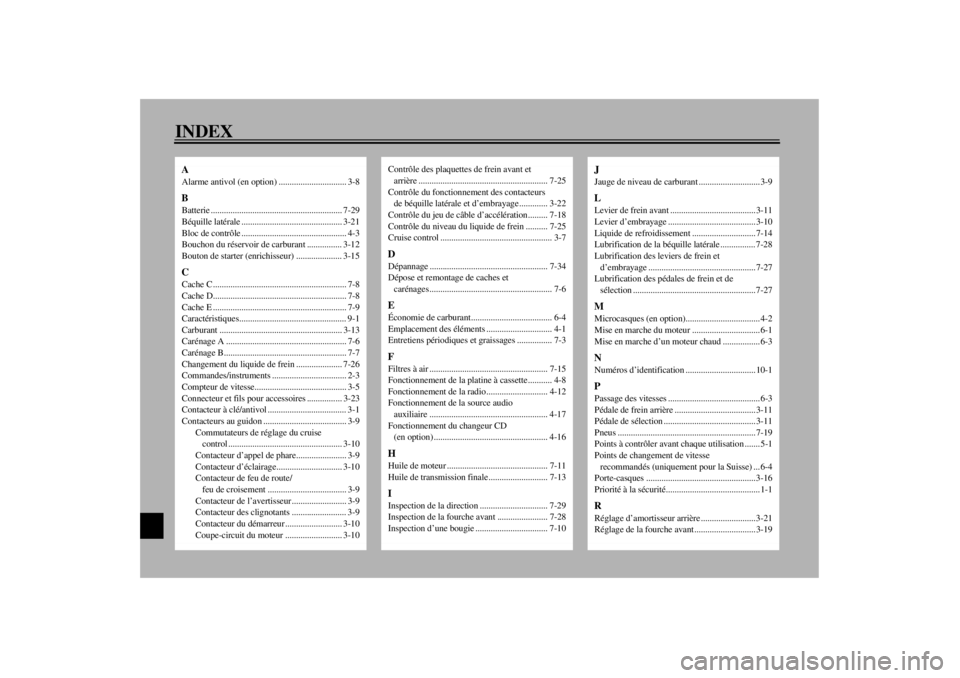

11-INDEXAAlarme antivol (en option) ............................... 3-8BBatterie ............................................................ 7-29
Béquille latérale .............................................. 3-21
Bloc de contrôle ................................................ 4-3
Bouchon du réservoir de carburant ................ 3-12
Bouton de starter (enrichisseur) ..................... 3-15CCache C ............................................................. 7-8
Cache D............................................................. 7-8
Cache E ............................................................. 7-9
Caractéristiques................................................. 9-1
Carburant ........................................................ 3-13
Carénage A ....................................................... 7-6
Carénage B........................................................ 7-7
Changement du liquide de frein ..................... 7-26
Commandes/instruments .................................. 2-3
Compteur de vitesse.......................................... 3-5
Connecteur et fils pour accessoires ................ 3-23
Contacteur à clé/antivol .................................... 3-1
Contacteurs au guidon ...................................... 3-9
Commutateurs de réglage du cruise
control .................................................... 3-10
Contacteur d’appel de phare....................... 3-9
Contacteur d’éclairage.............................. 3-10
Contacteur de feu de route/
feu de croisement .................................... 3-9
Contacteur de l’avertisseur ......................... 3-9
Contacteur des clignotants ......................... 3-9
Contacteur du démarreur .......................... 3-10
Coupe-circuit du moteur .......................... 3-10
Contrôle des plaquettes de frein avant et
arrière ........................................................... 7-25
Contrôle du fonctionnement des contacteurs
de béquille latérale et d’embrayage ............. 3-22
Contrôle du jeu de câble d’accélération ......... 7-18
Contrôle du niveau du liquide de frein .......... 7-25
Cruise control ................................................... 3-7DDépannage ...................................................... 7-34
Dépose et remontage de caches et
carénages ........................................................ 7-6EÉconomie de carburant..................................... 6-4
Emplacement des éléments .............................. 4-1
Entretiens périodiques et graissages ................ 7-3FFiltres à air ...................................................... 7-15
Fonctionnement de la platine à cassette........... 4-8
Fonctionnement de la radio ............................ 4-12
Fonctionnement de la source audio
auxiliaire ...................................................... 4-17
Fonctionnement du changeur CD
(en option) .................................................... 4-16HHuile de moteur .............................................. 7-11
Huile de transmission finale ........................... 7-13IInspection de la direction ............................... 7-29
Inspection de la fourche avant ....................... 7-28
Inspection d’une bougie ................................. 7-10
JJauge de niveau de carburant ............................ 3-9LLevier de frein avant ....................................... 3-11
Levier d’embrayage ........................................ 3-10
Liquide de refroidissement ............................. 7-14
Lubrification de la béquille latérale ................ 7-28
Lubrification des leviers de frein et
d’embrayage ................................................. 7-27
Lubrification des pédales de frein et de
sélection ........................................................ 7-27MMicrocasques (en option).................................. 4-2
Mise en marche du moteur ............................... 6-1
Mise en marche d’un moteur chaud ................. 6-3NNuméros d’identification ................................ 10-1PPassage des vitesses .......................................... 6-3
Pédale de frein arrière ..................................... 3-11
Pédale de sélection .......................................... 3-11
Pneus ............................................................... 7-19
Points à contrôler avant chaque utilisation ....... 5-1
Points de changement de vitesse
recommandés (uniquement pour la Suisse) ... 6-4
Porte-casques .................................................. 3-16
Priorité à la sécurité........................................... 1-1RRéglage d’amortisseur arrière ......................... 3-21
Réglage de la fourche avant ............................ 3-19
F_5jcIX.fm Page 1 Monday, September 20, 1999 3:19 PM

INDEX
Réglage de la hauteur de pédale de frein
arrière ............................................................ 7-23
Réglage du contacteur de frein ....................... 7-24
Réglage du jeu de soupapes ............................ 7-18
Réglage du jeu du levier de frein avant .......... 7-23
Réglage du jeu du levier d’embrayage ........... 7-22
Réglage du régime de ralenti .......................... 7-17
Réglages de base ............................................... 4-4
Réglages de carburateur.................................. 7-17
Réglages de mode ............................................. 4-5
Remisage ........................................................... 8-4
Remplacement de fusible................................ 7-31
Remplacement de l’ampoule d’éclairage
de la plaque d’immatriculation .................... 7-34
Remplacement d’une ampoule de
clignotant ou de feu arrière/stop................... 7-33
Remplacement d’une ampoule de phare ........ 7-32
Reniflard du réservoir de carburant ................ 3-13
Robinet de carburant ....................................... 3-14
Rodage du moteur ............................................. 6-4
Roues ............................................................... 7-21SSacoches et coffre ........................................... 3-17
Selle du pilote.................................................. 3-15
Soin.................................................................... 8-1
Stationnement ................................................... 6-5TTableau de dépannage..................................... 7-35
Témoins............................................................. 3-3
Témoin de feu de route ............................... 3-3
Témoin de niveau de carburant .................. 3-4
Témoin de niveau d’huile ........................... 3-3
Témoin de panne du moteur ...................... 3-4
Témoin de point mort ................................. 3-4
Témoin de température du liquide de
refroidissement ........................................ 3-4
Témoin de surmultiplication ...................... 3-4
Témoins des clignotants ............................. 3-3
Témoins du cruise control .......................... 3-4
Trousse à outils ................................................. 7-1
VVue droite ......................................................... 2-2
Vue gauche ....................................................... 2-1
F_5jcIX.fm Page 2 Monday, September 20, 1999 3:19 PM
