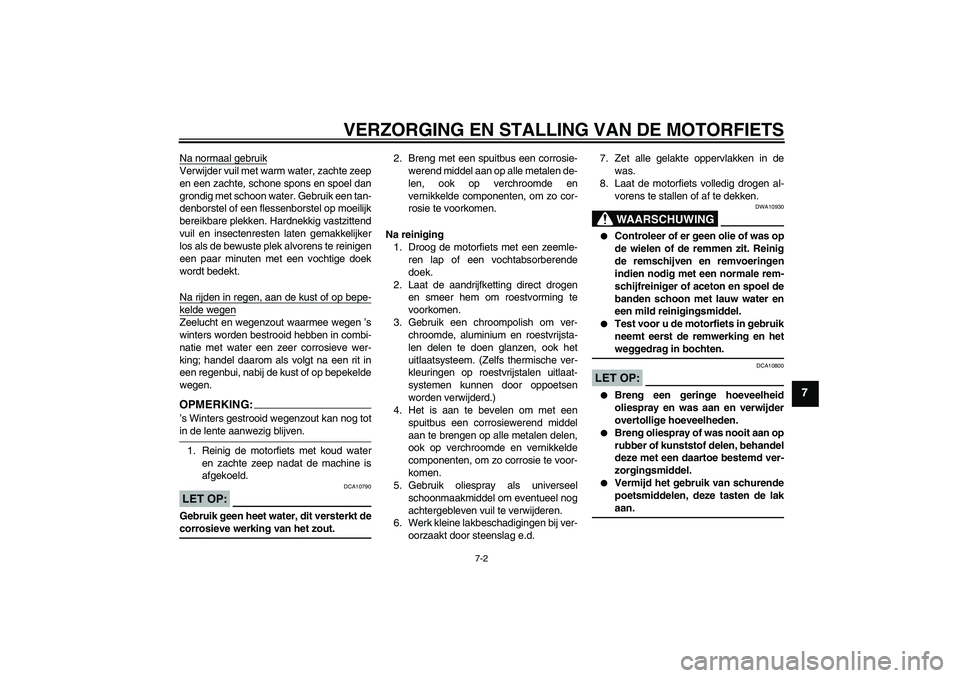

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
Na normaal gebruikVerwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen ’s
winters worden bestrooid hebben in combi-
natie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:’s Winters gestrooid wegenzout kan nog totin de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING
DWA10930


Controleer of er geen olie of was op
de wielen of de remmen zit. Reinig
de remschijven en remvoeringen
indien nodig met een normale rem-
schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.


Test voor u de motorfiets in gebruik
neemt eerst de remwerking en hetweggedrag in bochten.
LET OP:
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
U3D9D0D0.book Page 2 Monday, December 27, 2004 10:35 AM

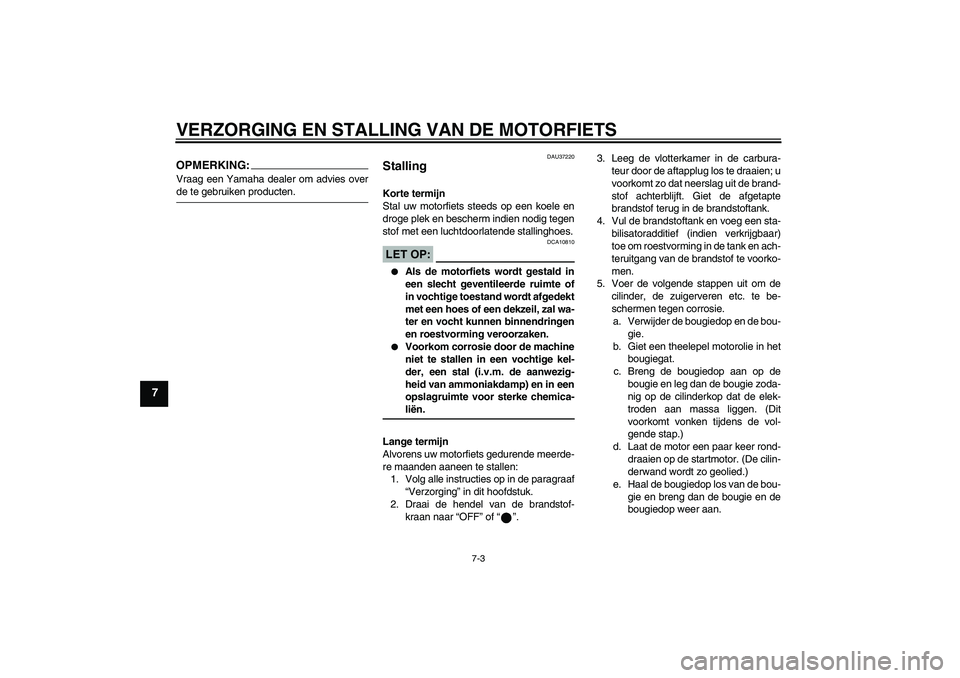

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
DAU37220
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810


Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Draai de hendel van de brandstof-
kraan naar “OFF” of “”.3. Leeg de vlotterkamer in de carbura-
teur door de aftapplug los te draaien; u
voorkomt zo dat neerslag uit de brand-
stof achterblijft. Giet de afgetapte
brandstof terug in de brandstoftank.
4. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
5. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
U3D9D0D0.book Page 3 Monday, December 27, 2004 10:35 AM

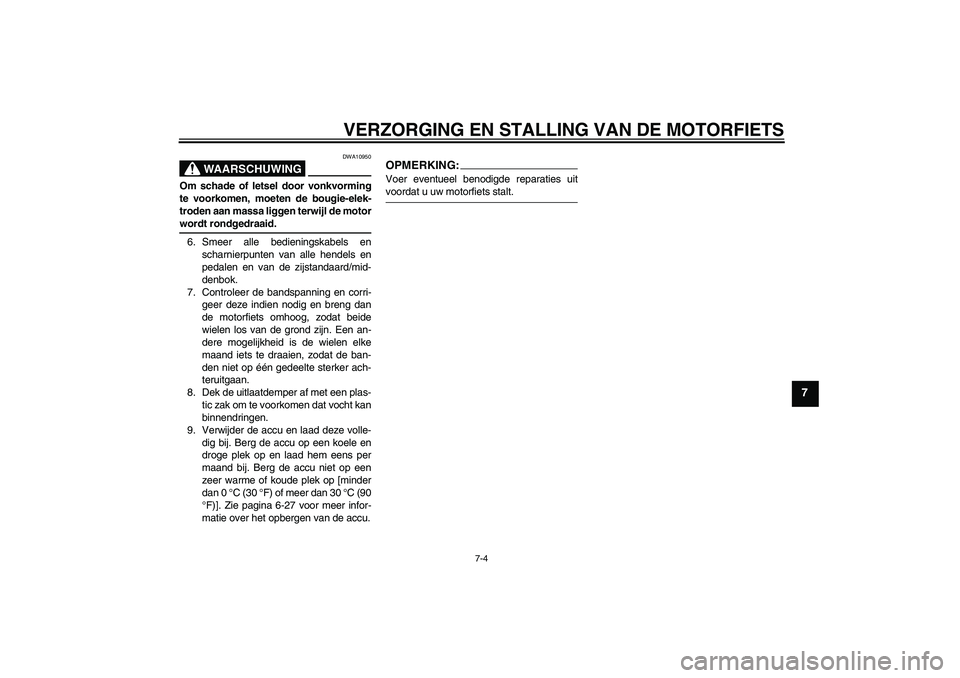

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.
6. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
7. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
8. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
9. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-27 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U3D9D0D0.book Page 4 Monday, December 27, 2004 10:35 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
1980 mm (78.0 in)
Totale breedte:
745 mm (29.3 in)
Totale hoogte:
1080 mm (42.5 in)
Zadelhoogte:
780 mm (30.7 in)
Wielbasis:
1290 mm (50.8 in)
Grondspeling:
175 mm (6.89 in)
Kleinste draaicirkel:
1750 mm (68.9 in)Gewicht:Incl. olie en brandstof:
120.0 kg (265 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
123.7 cm³ (7.55 cu.in)
Boring × slag:
54.0 × 54.0 mm (2.13 × 2.13 in)
Compressieverhouding:
10.0 :1
Startsysteem:
Elektrische startmotor en kickstarter
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
1.00 L (1.06 US qt) (0.88 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
12.0 L (3.17 US gal) (2.64 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal) (0.66 Imp.gal)Carburateur:Fabrikant:
MIKUNIModel × aantal:
VM22SH x 1
Bougie(s):Fabrikant/model:
NGK/CR6HSA
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
68/20 (3.400)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
45/14 (3.214)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
37/14 (2.643)
2e:
32/18 (1.778)
3e:
25/19 (1.316)
4e:
23/22 (1.045)
5e:
21/24 (0.875)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U3D9D0D0.book Page 1 Friday, January 7, 2005 3:34 PM

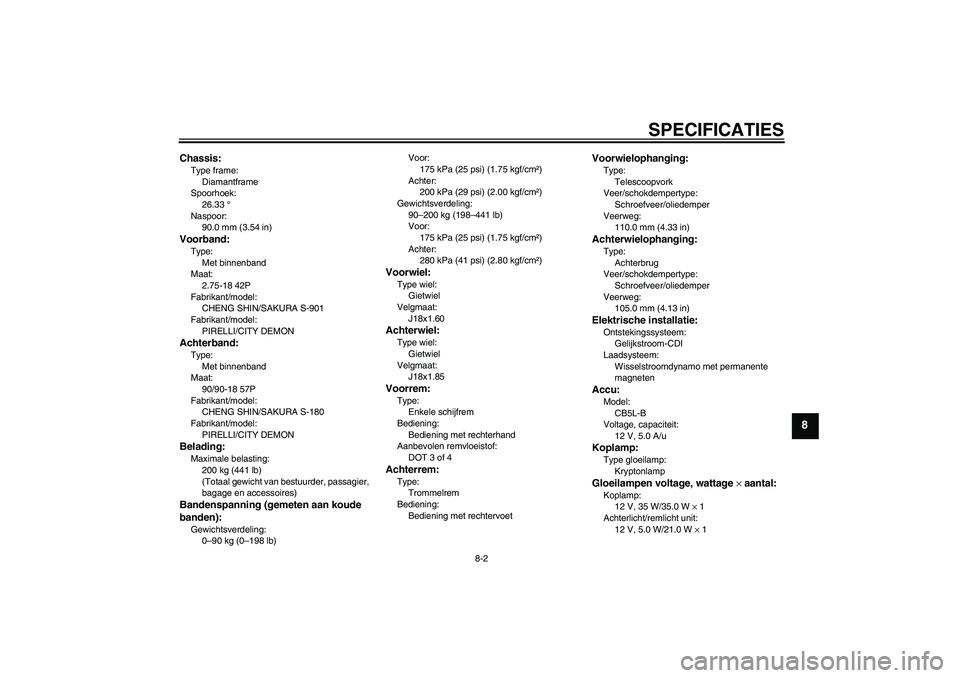

SPECIFICATIES
8-2
8
Chassis:Type frame:
Diamantframe
Spoorhoek:
26.33 °
Naspoor:
90.0 mm (3.54 in)Voorband:Type:
Met binnenband
Maat:
2.75-18 42P
Fabrikant/model:
CHENG SHIN/SAKURA S-901
Fabrikant/model:
PIRELLI/CITY DEMONAchterband:Type:
Met binnenband
Maat:
90/90-18 57P
Fabrikant/model:
CHENG SHIN/SAKURA S-180
Fabrikant/model:
PIRELLI/CITY DEMONBelading:Maximale belasting:
200 kg (441 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)Voor:
175 kPa (25 psi) (1.75 kgf/cm²)
Achter:
200 kPa (29 psi) (2.00 kgf/cm²)
Gewichtsverdeling:
90–200 kg (198–441 lb)
Voor:
175 kPa (25 psi) (1.75 kgf/cm²)
Achter:
280 kPa (41 psi) (2.80 kgf/cm²)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
J18x1.60Achterwiel:Type wiel:
Gietwiel
Velgmaat:
J18x1.85Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 3 of 4Achterrem:Type:
Trommelrem
Bediening:
Bediening met rechtervoet
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
110.0 mm (4.33 in)Achterwielophanging:Type:
Achterbrug
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
105.0 mm (4.13 in)Elektrische installatie:Ontstekingssysteem:
Gelijkstroom-CDI
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
CB5L-B
Voltage, capaciteit:
12 V, 5.0 A/uKoplamp:Type gloeilamp:
KryptonlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 35 W/35.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
U3D9D0D0.book Page 2 Friday, January 7, 2005 3:34 PM

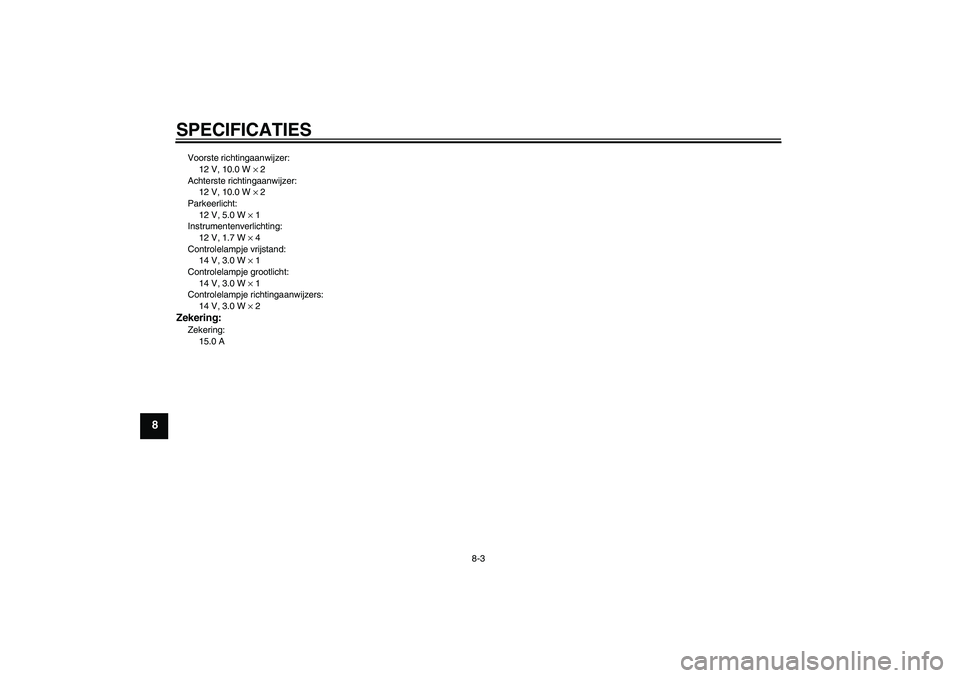

SPECIFICATIES
8-3
8
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 1
Instrumentenverlichting:
12 V, 1.7 W × 4
Controlelampje vrijstand:
14 V, 3.0 W × 1
Controlelampje grootlicht:
14 V, 3.0 W × 1
Controlelampje richtingaanwijzers:
14 V, 3.0 W × 2Zekering:Zekering:
15.0 A
U3D9D0D0.book Page 3 Monday, December 27, 2004 10:35 AM

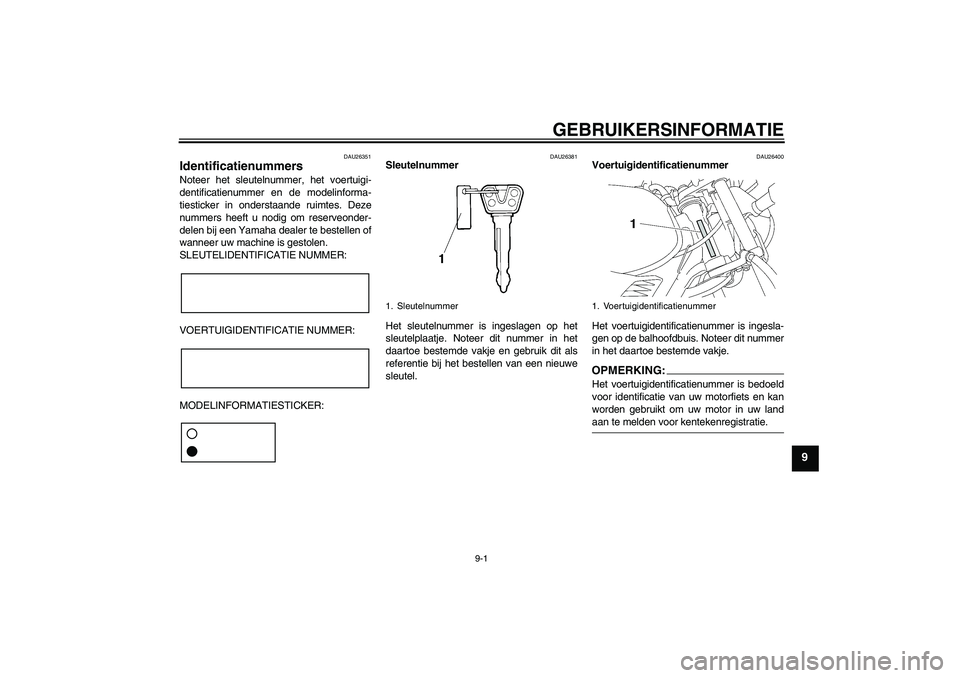

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
1. Voertuigidentificatienummer
U3D9D0D0.book Page 1 Monday, December 27, 2004 10:35 AM

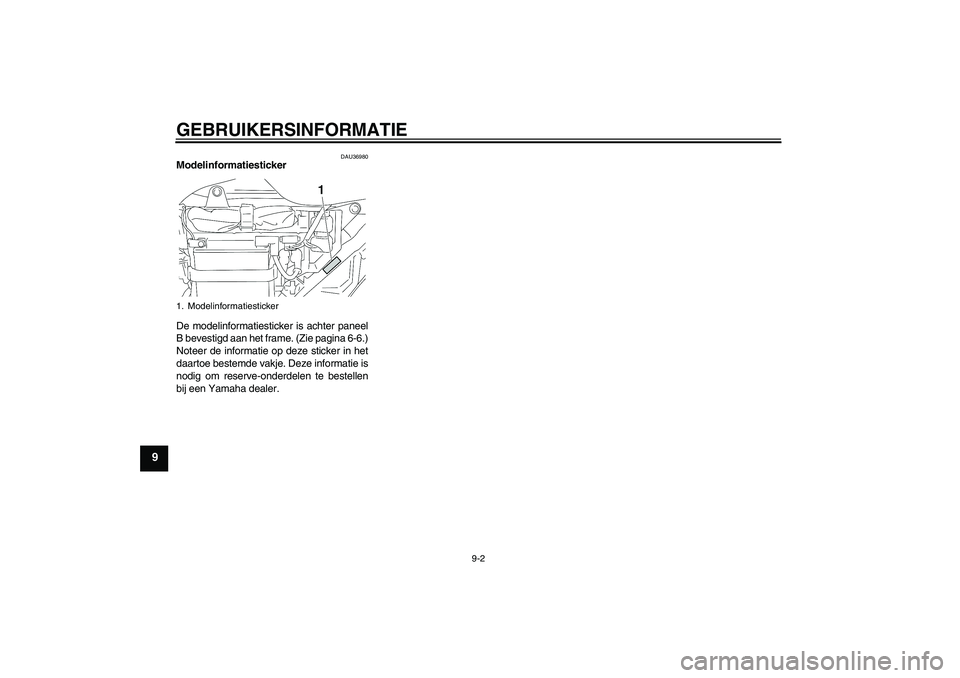

GEBRUIKERSINFORMATIE
9-2
9
DAU36980
Modelinformatiesticker
De modelinformatiesticker is achter paneel
B bevestigd aan het frame. (Zie pagina 6-6.)
Noteer de informatie op deze sticker in het
daartoe bestemde vakje. Deze informatie is
nodig om reserve-onderdelen te bestellen
bij een Yamaha dealer.1. ModelinformatiestickerU3D9D0D0.book Page 2 Monday, December 27, 2004 10:35 AM

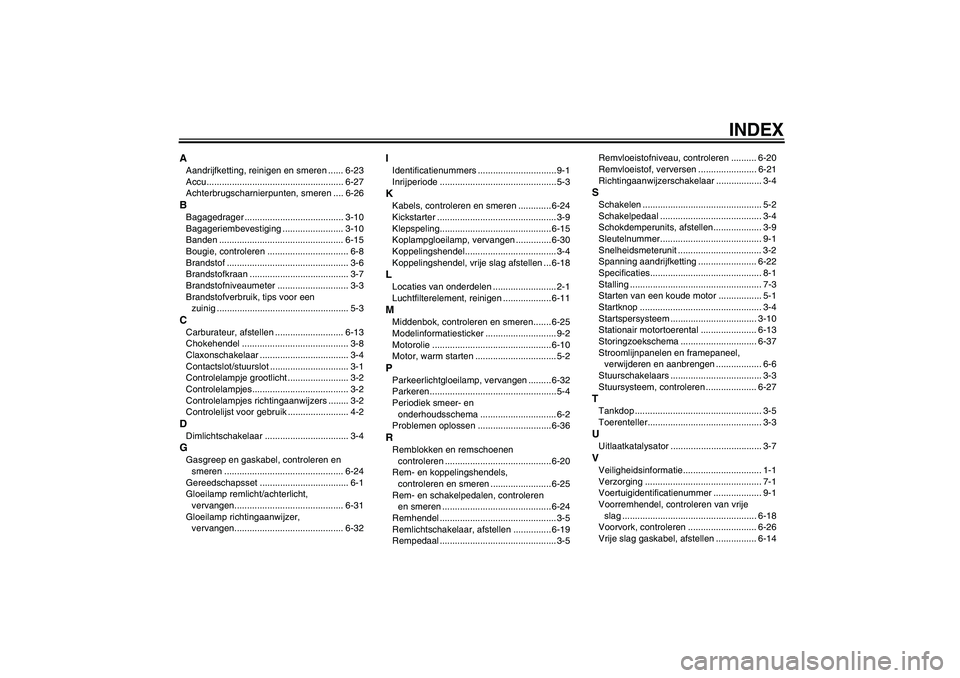

INDEX
AAandrijfketting, reinigen en smeren ...... 6-23
Accu...................................................... 6-27
Achterbrugscharnierpunten, smeren .... 6-26BBagagedrager ....................................... 3-10
Bagageriembevestiging ........................ 3-10
Banden ................................................. 6-15
Bougie, controleren ................................ 6-8
Brandstof ................................................ 3-6
Brandstofkraan ....................................... 3-7
Brandstofniveaumeter ............................ 3-3
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CCarburateur, afstellen ........................... 6-13
Chokehendel .......................................... 3-8
Claxonschakelaar ................................... 3-4
Contactslot/stuurslot ............................... 3-1
Controlelampje grootlicht ........................ 3-2
Controlelampjes...................................... 3-2
Controlelampjes richtingaanwijzers ........ 3-2
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................. 3-4GGasgreep en gaskabel, controleren en
smeren ............................................... 6-24
Gereedschapsset ................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-31
Gloeilamp richtingaanwijzer,
vervangen........................................... 6-32
IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-24
Kickstarter ............................................... 3-9
Klepspeling............................................ 6-15
Koplampgloeilamp, vervangen .............. 6-30
Koppelingshendel.................................... 3-4
Koppelingshendel, vrije slag afstellen ... 6-18LLocaties van onderdelen ......................... 2-1
Luchtfilterelement, reinigen ................... 6-11MMiddenbok, controleren en smeren....... 6-25
Modelinformatiesticker ............................ 9-2
Motorolie ............................................... 6-10
Motor, warm starten ................................ 5-2PParkeerlichtgloeilamp, vervangen ......... 6-32
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2
Problemen oplossen .............................6-36RRemblokken en remschoenen
controleren .......................................... 6-20
Rem- en koppelingshendels,
controleren en smeren ........................ 6-25
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-24
Remhendel .............................................. 3-5
Remlichtschakelaar, afstellen ............... 6-19
Rempedaal .............................................. 3-5Remvloeistofniveau, controleren .......... 6-20
Remvloeistof, verversen ....................... 6-21
Richtingaanwijzerschakelaar .................. 3-4
SSchakelen ............................................... 5-2
Schakelpedaal ........................................ 3-4
Schokdemperunits, afstellen................... 3-9
Sleutelnummer........................................ 9-1
Snelheidsmeterunit ................................. 3-2
Spanning aandrijfketting ....................... 6-22
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Starten van een koude motor ................. 5-1
Startknop ................................................ 3-4
Startspersysteem .................................. 3-10
Stationair motortoerental ...................... 6-13
Storingzoekschema .............................. 6-37
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................... 3-3
Stuursysteem, controleren .................... 6-27TTankdop .................................................. 3-5
Toerenteller............................................. 3-3UUitlaatkatalysator .................................... 3-7VVeiligheidsinformatie............................... 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voorremhendel, controleren van vrije
slag ..................................................... 6-18
Voorvork, controleren ........................... 6-26
Vrije slag gaskabel, afstellen ................ 6-14
U3D9D0D0.book Page 1 Monday, December 27, 2004 10:35 AM

INDEXVrije slag van rempedaal, afstellen ....... 6-19
Vrijstandcontrolelampje........................... 3-2WWiel (achter).......................................... 6-35
Wielen ................................................... 6-17
Wiellagers controleren .......................... 6-27
Wiel (voor)............................................. 6-33ZZekering, vervangen ............................. 6-29
U3D9D0D0.book Page 2 Monday, December 27, 2004 10:35 AM
