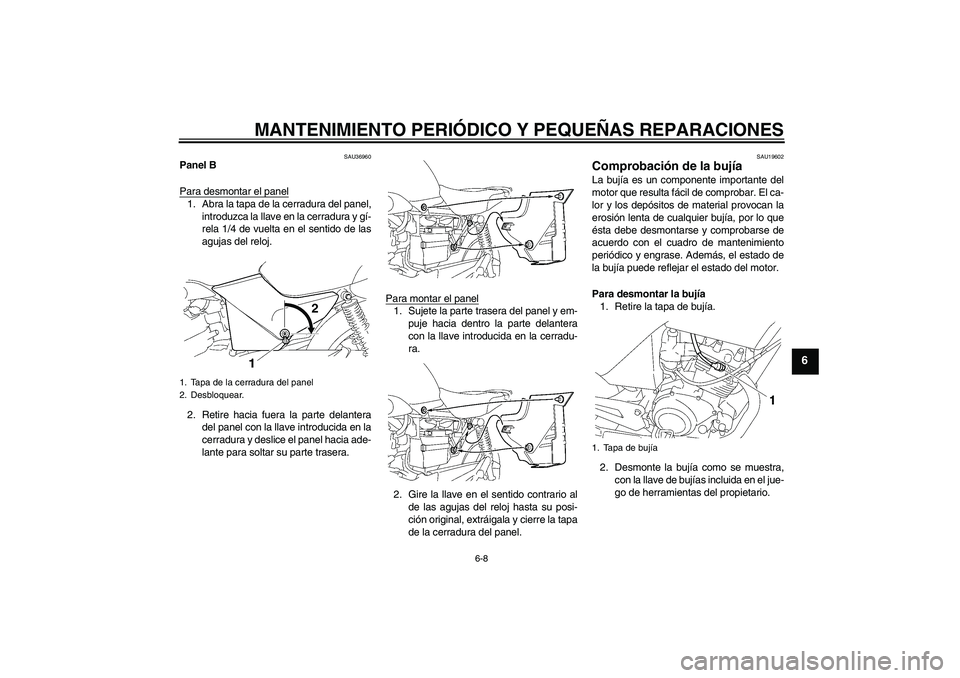

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
SAU36960
Panel B
Para desmontar el panel1. Abra la tapa de la cerradura del panel,
introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido de las
agujas del reloj.
2. Retire hacia fuera la parte delantera
del panel con la llave introducida en la
cerradura y deslice el panel hacia ade-
lante para soltar su parte trasera.Para montar el panel
1. Sujete la parte trasera del panel y em-
puje hacia dentro la parte delantera
con la llave introducida en la cerradu-
ra.
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura del panel.
SAU19602
Comprobación de la bujía La bujía es un componente importante del
motor que resulta fácil de comprobar. El ca-
lor y los depósitos de material provocan la
erosión lenta de cualquier bujía, por lo que
ésta debe desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra,
con la llave de bujías incluida en el jue-
go de herramientas del propietario.
1. Tapa de la cerradura del panel
2. Desbloquear.
1. Tapa de bujía
U3D9S0S0.book Page 8 Monday, December 27, 2004 9:59 AM

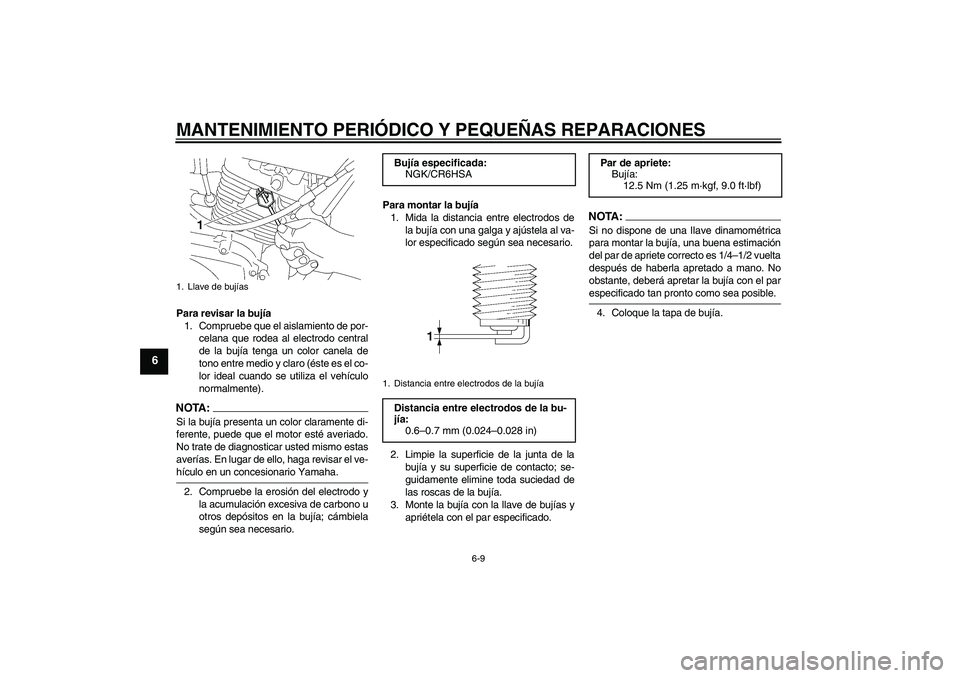

Page 42 of 86
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
Para revisar la bujía
1. Compruebe que el aislamiento de por-
celana que rodea al electrodo central
de la bujía tenga un color canela de
tono entre medio y claro (éste es el co-
lor ideal cuando se utiliza el vehículo
normalmente).NOTA:Si la bujía presenta un color claramente di-
ferente, puede que el motor esté averiado.
No trate de diagnosticar usted mismo estas
averías. En lugar de ello, haga revisar el ve-hículo en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.Para montar la bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.
2. Limpie la superficie de la junta de la
bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA:Si no dispone de una Ilave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.
4. Coloque la tapa de bujía.
1. Llave de bujías
Bujía especificada:
NGK/CR6HSA1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3D9S0S0.book Page 9 Monday, December 27, 2004 9:59 AM
Page 43 of 86

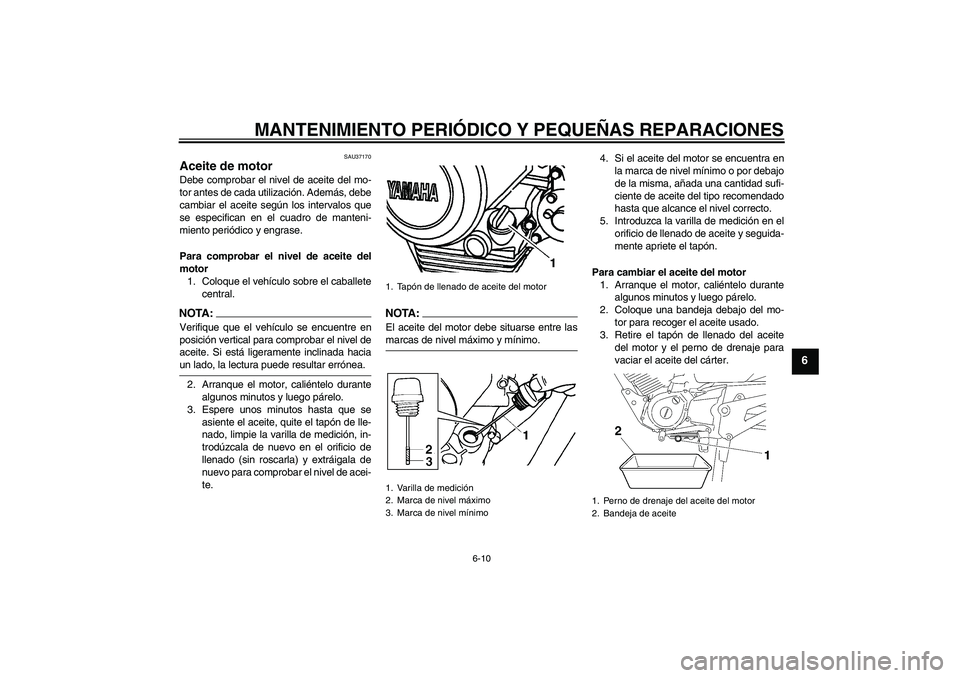

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
SAU37170
Aceite de motor Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central.NOTA :
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado, limpie la varilla de medición, in-
trodúzcala de nuevo en el orificio de
llenado (sin roscarla) y extráigala de
nuevo para comprobar el nivel de acei-
te.
NOTA :
El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.1. Tapón de llenado de aceite del motor
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
2. Bandeja de aceite
U3D9S0S0.book Page 10 Monday, December 27, 2004 9:59 AM
Page 44 of 86

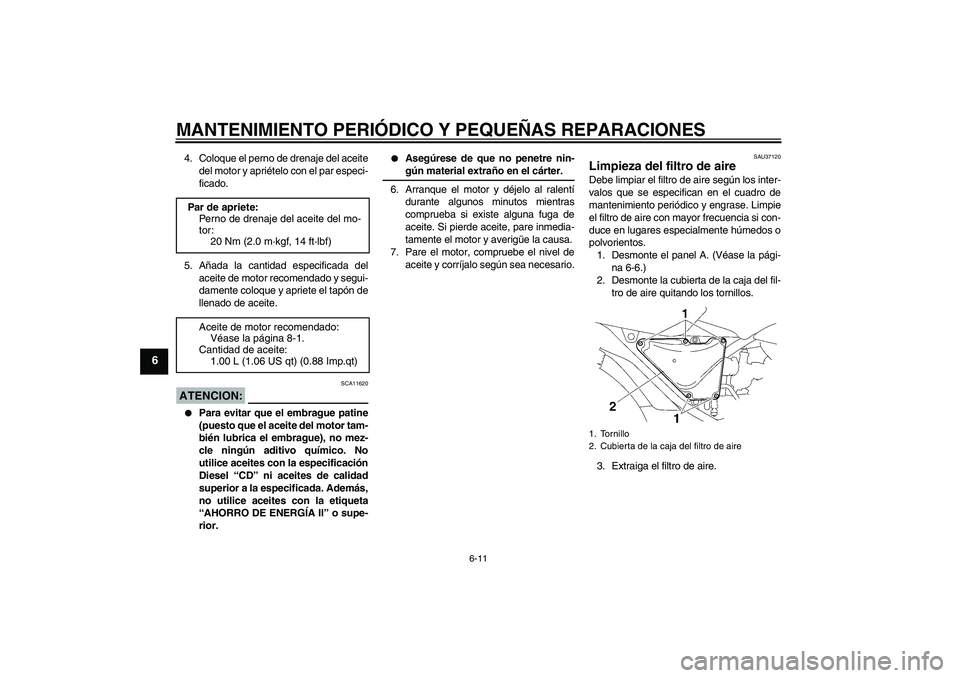

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
4. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.
5. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.ATENCION:
SCA11620
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
Diesel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.
Asegúrese de que no penetre nin-gún material extraño en el cárter.
6. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.
7. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU37120
Limpieza del filtro de aire Debe limpiar el filtro de aire según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Limpie
el filtro de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.
1. Desmonte el panel A. (Véase la pági-
na 6-6.)
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
3. Extraiga el filtro de aire. Par de apriete:
Perno de drenaje del aceite del mo-
tor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
1.00 L (1.06 US qt) (0.88 Imp.qt)1. Tornillo
2. Cubierta de la caja del filtro de aire
U3D9S0S0.book Page 11 Monday, December 27, 2004 9:59 AM
Page 45 of 86

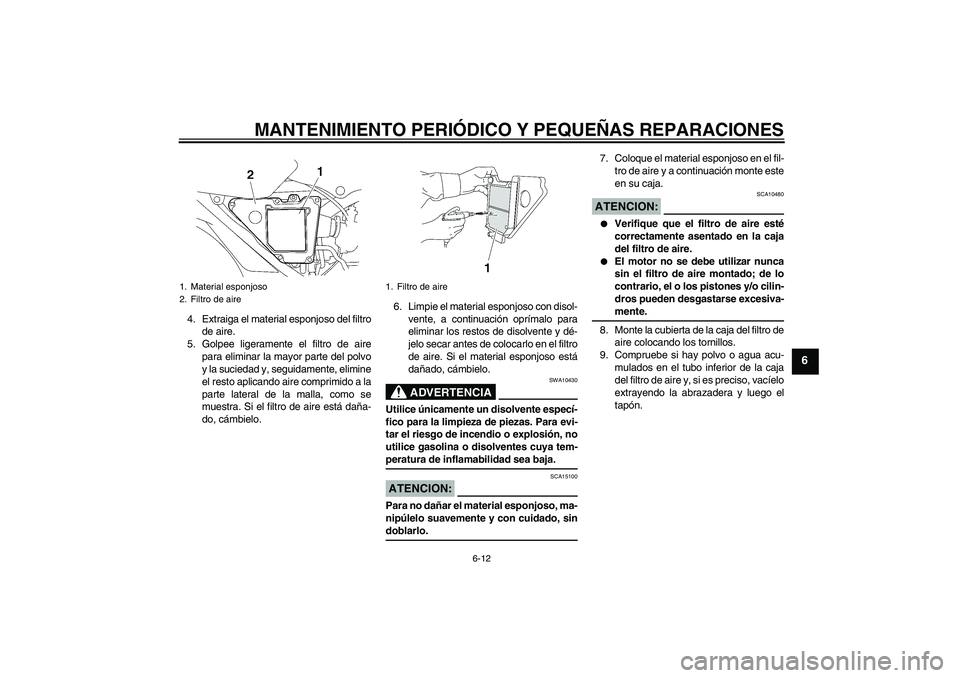

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
4. Extraiga el material esponjoso del filtro
de aire.
5. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimine
el resto aplicando aire comprimido a la
parte lateral de la malla, como se
muestra. Si el filtro de aire está daña-
do, cámbielo.6. Limpie el material esponjoso con disol-
vente, a continuación oprímalo para
eliminar los restos de disolvente y dé-
jelo secar antes de colocarlo en el filtro
de aire. Si el material esponjoso está
dañado, cámbielo.
ADVERTENCIA
SWA10430
Utilice únicamente un disolvente especí-
fico para la limpieza de piezas. Para evi-
tar el riesgo de incendio o explosión, no
utilice gasolina o disolventes cuya tem-peratura de inflamabilidad sea baja.ATENCION:
SCA15100
Para no dañar el material esponjoso, ma-
nipúlelo suavemente y con cuidado, sindoblarlo.7. Coloque el material esponjoso en el fil-
tro de aire y a continuación monte este
en su caja.
ATENCION:
SCA10480
Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.
El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
8. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
9. Compruebe si hay polvo o agua acu-
mulados en el tubo inferior de la caja
del filtro de aire y, si es preciso, vacíelo
extrayendo la abrazadera y luego el
tapón.
1. Material esponjoso
2. Filtro de aire
1. Filtro de aire
U3D9S0S0.book Page 12 Monday, December 27, 2004 9:59 AM
Page 46 of 86

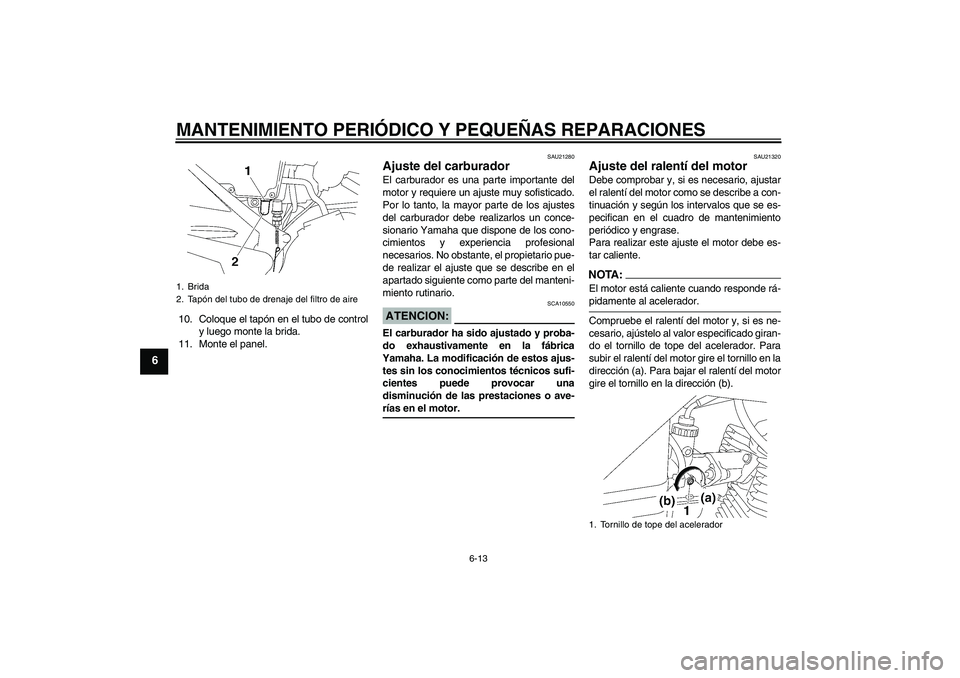

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
10. Coloque el tapón en el tubo de control
y luego monte la brida.
11. Monte el panel.
SAU21280
Ajuste del carburador El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado.
Por lo tanto, la mayor parte de los ajustes
del carburador debe realizarlos un conce-
sionario Yamaha que dispone de los cono-
cimientos y experiencia profesional
necesarios. No obstante, el propietario pue-
de realizar el ajuste que se describe en el
apartado siguiente como parte del manteni-
miento rutinario.ATENCION:
SCA10550
El carburador ha sido ajustado y proba-
do exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-rías en el motor.
SAU21320
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.NOTA:El motor está caliente cuando responde rá-pidamente al acelerador.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de tope del acelerador. Para
subir el ralentí del motor gire el tornillo en la
dirección (a). Para bajar el ralentí del motor
gire el tornillo en la dirección (b).
1. Brida
2. Tapón del tubo de drenaje del filtro de aire
1. Tornillo de tope del acelerador
U3D9S0S0.book Page 13 Monday, December 27, 2004 9:59 AM
Page 47 of 86

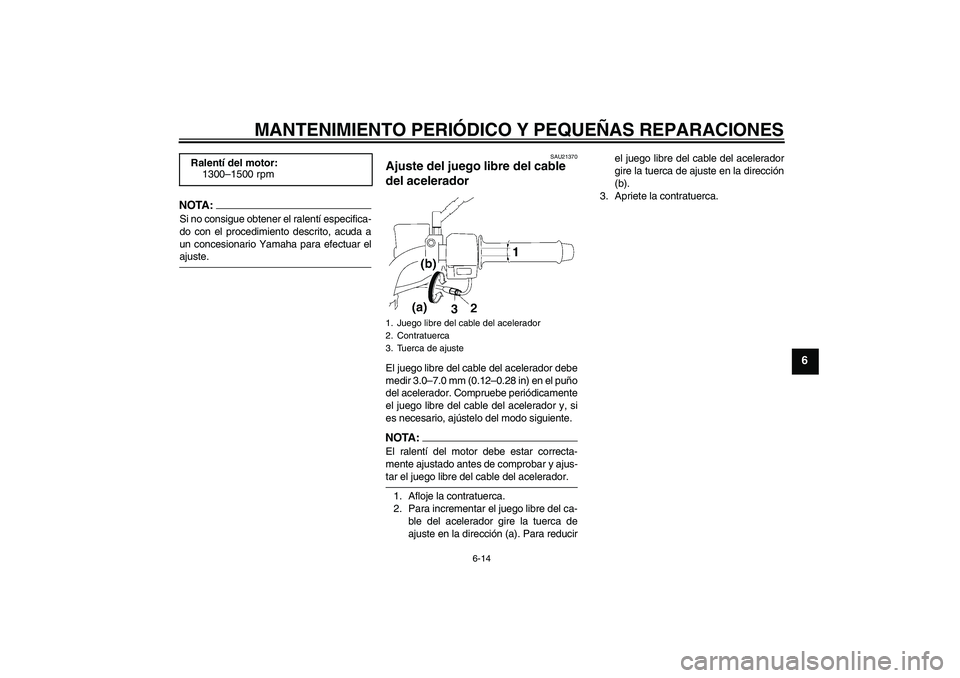

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
NOTA:Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21370
Ajuste del juego libre del cable
del acelerador El juego libre del cable del acelerador debe
medir 3.0–7.0 mm (0.12–0.28 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, ajústelo del modo siguiente.NOTA:El ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y ajus-tar el juego libre del cable del acelerador.
1. Afloje la contratuerca.
2. Para incrementar el juego libre del ca-
ble del acelerador gire la tuerca de
ajuste en la dirección (a). Para reducirel juego libre del cable del acelerador
gire la tuerca de ajuste en la dirección
(b).
3. Apriete la contratuerca. Ralentí del motor:
1300–1500 rpm1. Juego libre del cable del acelerador
2. Contratuerca
3. Tuerca de ajuste
U3D9S0S0.book Page 14 Monday, December 27, 2004 9:59 AM
Page 48 of 86

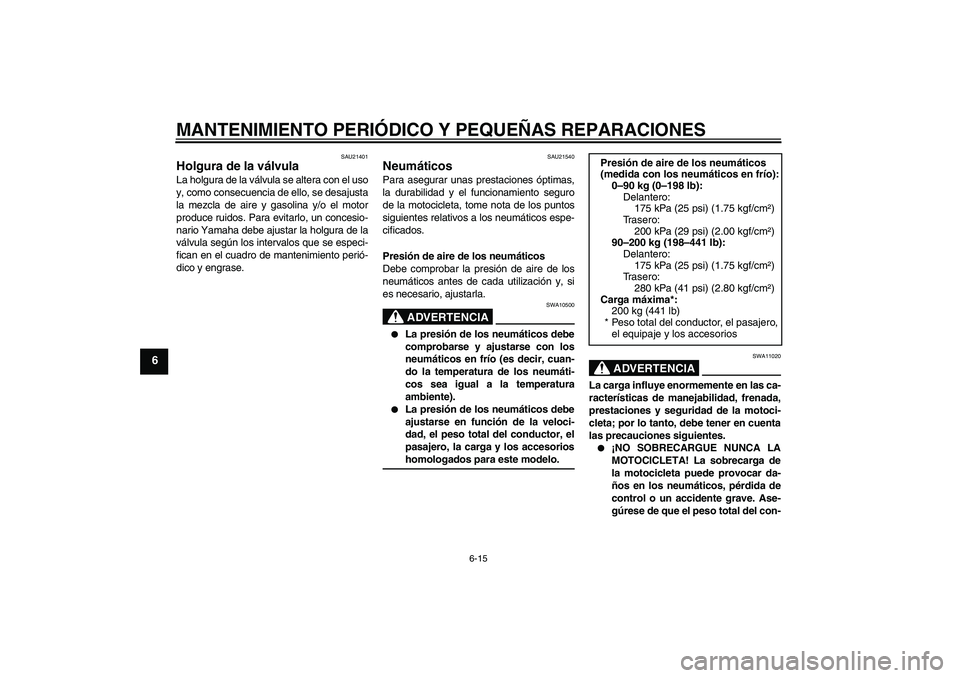

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21540
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida de
control o un accidente grave. Ase-
gúrese de que el peso total del con- Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
175 kPa (25 psi) (1.75 kgf/cm²)
Trasero:
200 kPa (29 psi) (2.00 kgf/cm²)
90–200 kg (198–441 lb):
Delantero:
175 kPa (25 psi) (1.75 kgf/cm²)
Trasero:
280 kPa (41 psi) (2.80 kgf/cm²)
Carga máxima*:
200 kg (441 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
chapter6 Page 15 Friday, January 7, 2005 3:46 PM
Page 49 of 86
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6

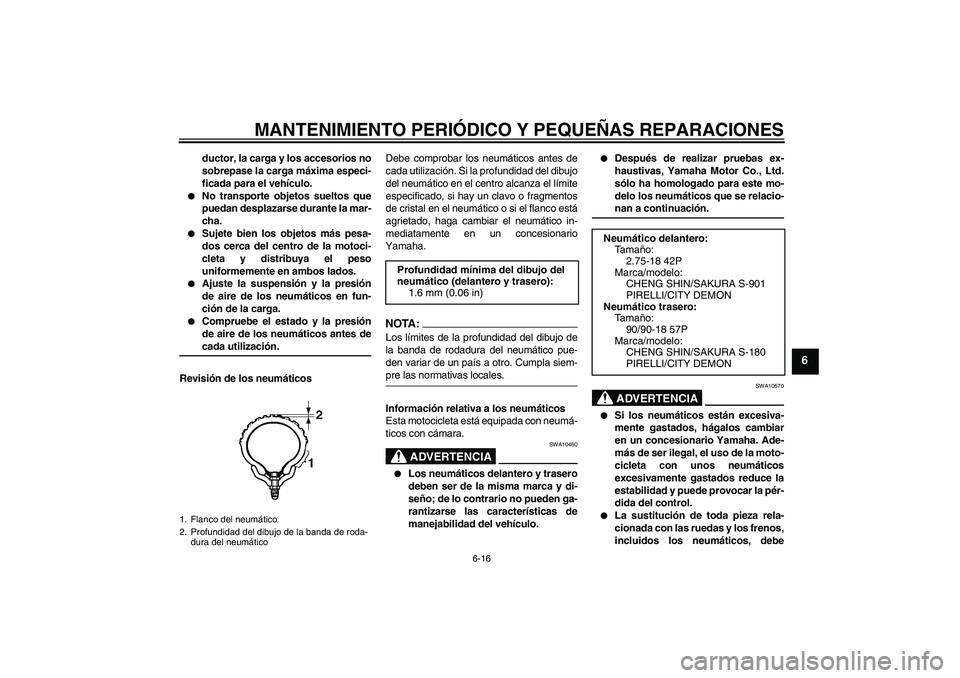

ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.
No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.
Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.
Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.
Revisión de los neumáticosDebe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA :
Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con neumá-
ticos con cámara.
ADVERTENCIA
SWA10460
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad del vehículo.
Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-nan a continuación.ADVERTENCIA
SWA10570
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso de la moto-
cicleta con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
Neumático delantero:
Ta m año:
2.75-18 42P
Marca/modelo:
CHENG SHIN/SAKURA S-901
PIRELLI/CITY DEMON
Neumático trasero:
Ta m año:
90/90-18 57P
Marca/modelo:
CHENG SHIN/SAKURA S-180
PIRELLI/CITY DEMON
U3D9S0S0.book Page 16 Monday, December 27, 2004 9:59 AM
Page 50 of 86
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6

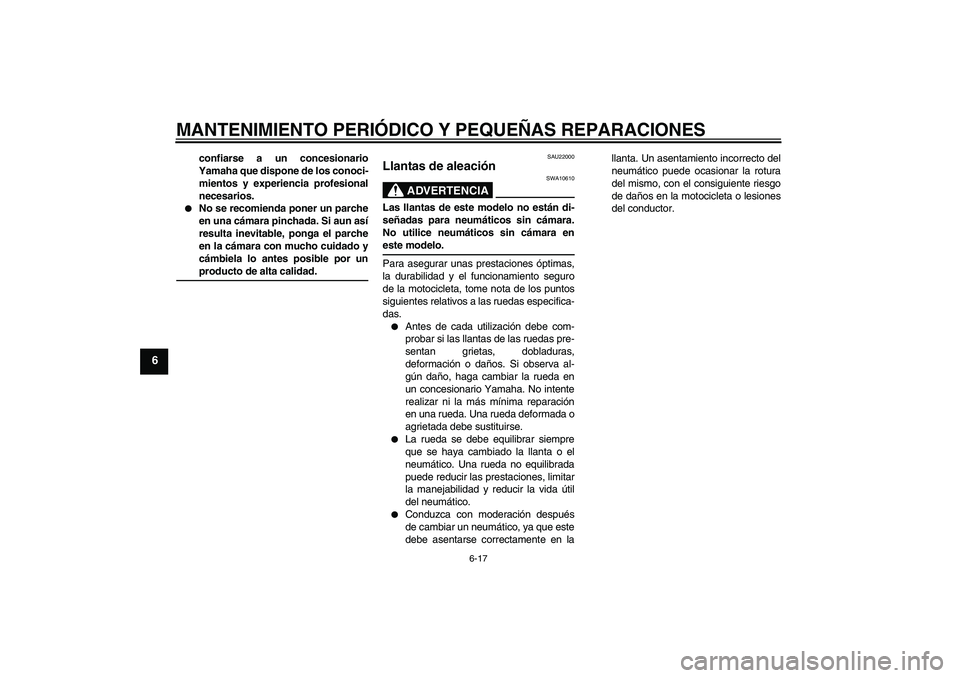

confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.
No se recomienda poner un parche
en una cámara pinchada. Si aun así
resulta inevitable, ponga el parche
en la cámara con mucho cuidado y
cámbiela lo antes posible por unproducto de alta calidad.
SAU22000
Llantas de aleación
ADVERTENCIA
SWA10610
Las llantas de este modelo no están di-
señadas para neumáticos sin cámara.
No utilice neumáticos sin cámara eneste modelo.
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación o daños. Si observa al-
gún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Conduzca con moderación después
de cambiar un neumático, ya que este
debe asentarse correctamente en lallanta. Un asentamiento incorrecto del
neumático puede ocasionar la rotura
del mismo, con el consiguiente riesgo
de daños en la motocicleta o lesiones
del conductor.
U3D9S0S0.book Page 17 Monday, December 27, 2004 9:59 AM
