MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

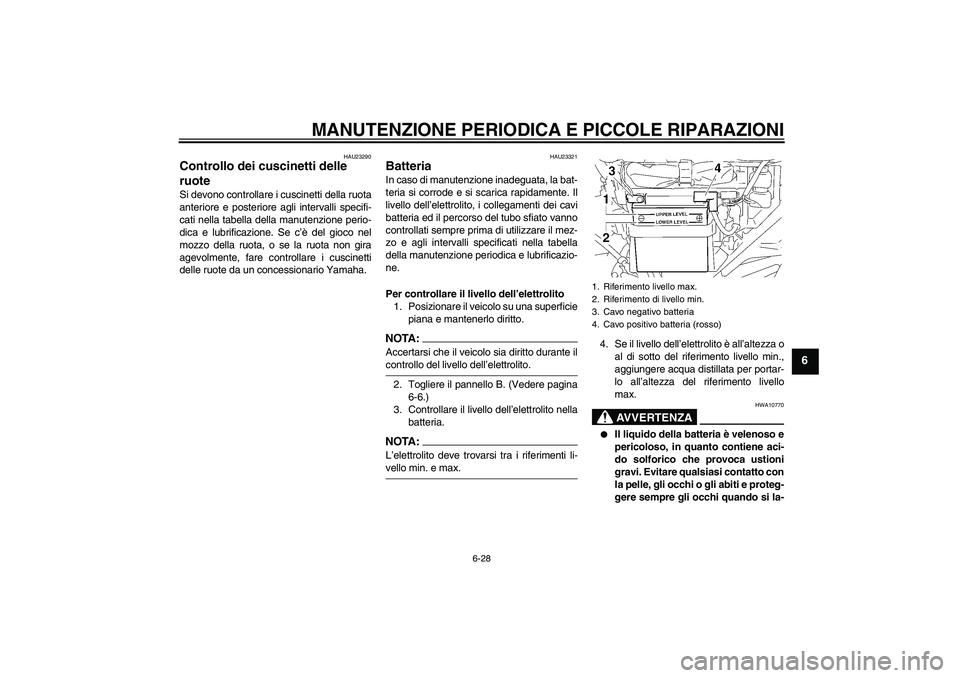

6-28
6
HAU23290
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU23321
Batteria In caso di manutenzione inadeguata, la bat-
teria si corrode e si scarica rapidamente. Il
livello dell’elettrolito, i collegamenti dei cavi
batteria ed il percorso del tubo sfiato vanno
controllati sempre prima di utilizzare il mez-
zo e agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello dell’elettrolito
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA:Accertarsi che il veicolo sia diritto durante ilcontrollo del livello dell’elettrolito.
2. Togliere il pannello B. (Vedere pagina
6-6.)
3. Controllare il livello dell’elettrolito nella
batteria.NOTA:L’elettrolito deve trovarsi tra i riferimenti li-vello min. e max.4. Se il livello dell’elettrolito è all’altezza o
al di sotto del riferimento livello min.,
aggiungere acqua distillata per portar-
lo all’altezza del riferimento livello
max.
AVVERTENZA
HWA10770


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
1. Riferimento livello max.
2. Riferimento di livello min.
3. Cavo negativo batteria
4. Cavo positivo batteria (rosso)
U3D9H0H0.book Page 28 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

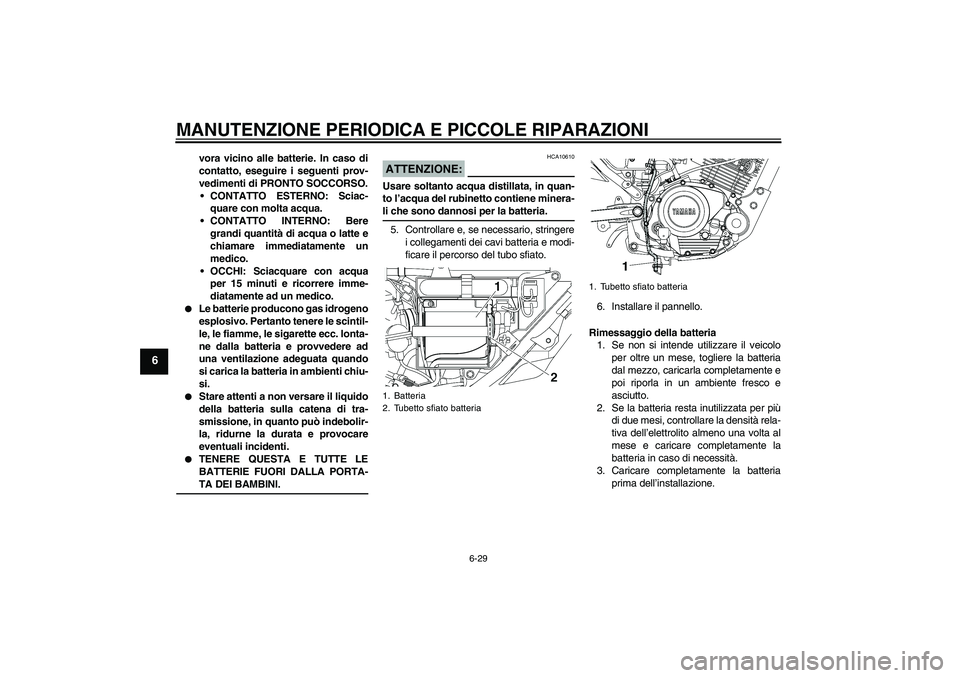

6-29
6
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


Stare attenti a non versare il liquido
della batteria sulla catena di tra-
smissione, in quanto può indebolir-
la, ridurne la durata e provocare
eventuali incidenti.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
ATTENZIONE:
HCA10610
Usare soltanto acqua distillata, in quan-
to l’acqua del rubinetto contiene minera-li che sono dannosi per la batteria.
5. Controllare e, se necessario, stringere
i collegamenti dei cavi batteria e modi-
ficare il percorso del tubo sfiato.
6. Installare il pannello.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllare la densità rela-
tiva dell’elettrolito almeno una volta al
mese e caricare completamente la
batteria in caso di necessità.
3. Caricare completamente la batteria
prima dell’installazione.1. Batteria
2. Tubetto sfiato batteria
1. Tubetto sfiato batteria
U3D9H0H0.book Page 29 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

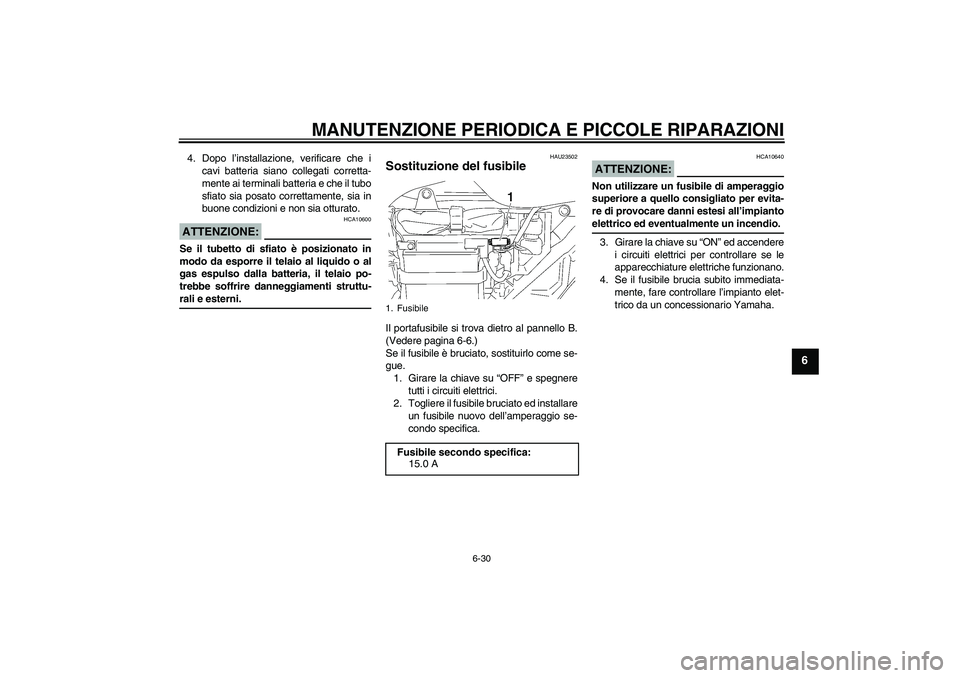

6-30
6
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria e che il tubo
sfiato sia posato correttamente, sia in
buone condizioni e non sia otturato.ATTENZIONE:
HCA10600
Se il tubetto di sfiato è posizionato in
modo da esporre il telaio al liquido o al
gas espulso dalla batteria, il telaio po-
trebbe soffrire danneggiamenti struttu-rali e esterni.
HAU23502
Sostituzione del fusibile Il portafusibile si trova dietro al pannello B.
(Vedere pagina 6-6.)
Se il fusibile è bruciato, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
i circuiti elettrici per controllare se le
apparecchiature elettriche funzionano.
4. Se il fusibile brucia subito immediata-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
1. Fusibile
Fusibile secondo specifica:
15.0 A
U3D9H0H0.book Page 30 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

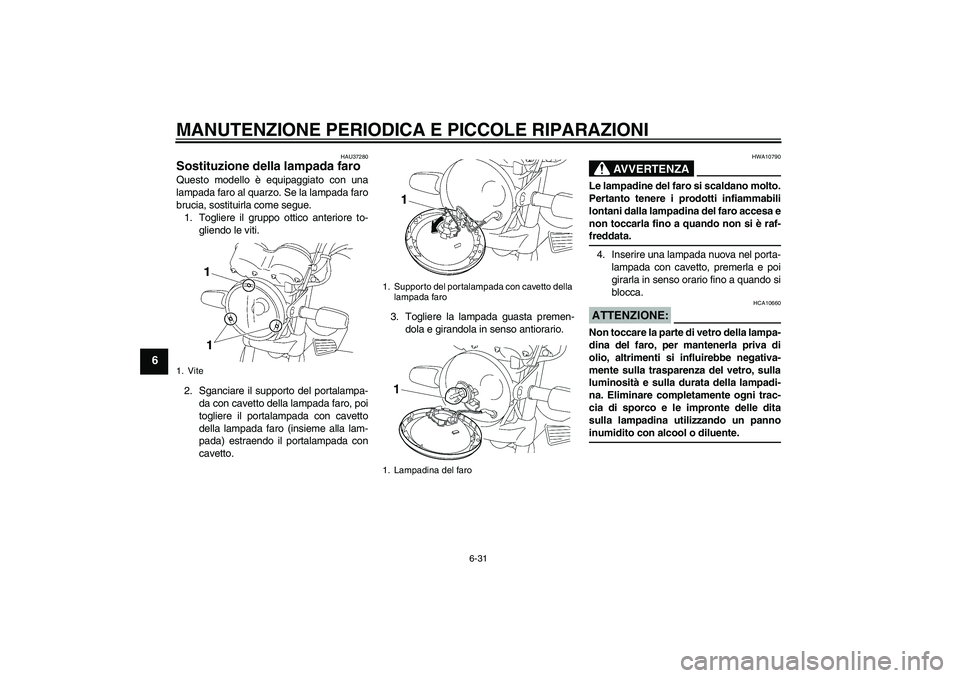

6-31
6
HAU37280
Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore to-
gliendo le viti.
2. Sganciare il supporto del portalampa-
da con cavetto della lampada faro, poi
togliere il portalampada con cavetto
della lampada faro (insieme alla lam-
pada) estraendo il portalampada con
cavetto.3. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un pannoinumidito con alcool o diluente.
1. Vite
1. Supporto del portalampada con cavetto della
lampada faro
1. Lampadina del faro
U3D9H0H0.book Page 31 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

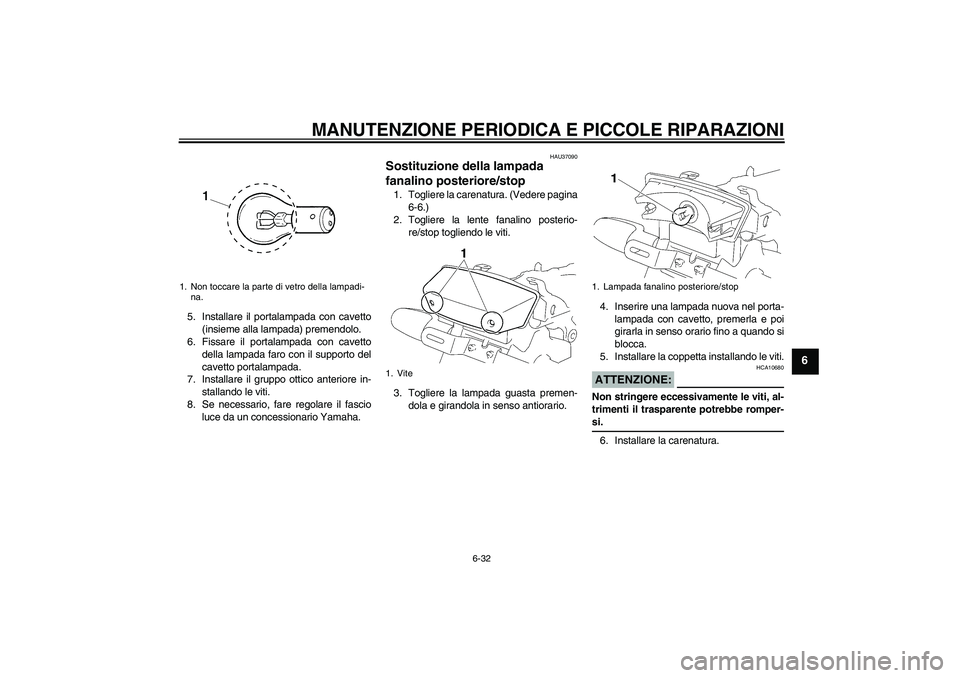

6-32
6
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Fissare il portalampada con cavetto
della lampada faro con il supporto del
cavetto portalampada.
7. Installare il gruppo ottico anteriore in-
stallando le viti.
8. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU37090
Sostituzione della lampada
fanalino posteriore/stop 1. Togliere la carenatura. (Vedere pagina
6-6.)
2. Togliere la lente fanalino posterio-
re/stop togliendo le viti.
3. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare la coppetta installando le viti.
ATTENZIONE:
HCA10680
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
6. Installare la carenatura.
1. Non toccare la parte di vetro della lampadi-
na.
1. Vite
1. Lampada fanalino posteriore/stop
U3D9H0H0.book Page 32 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

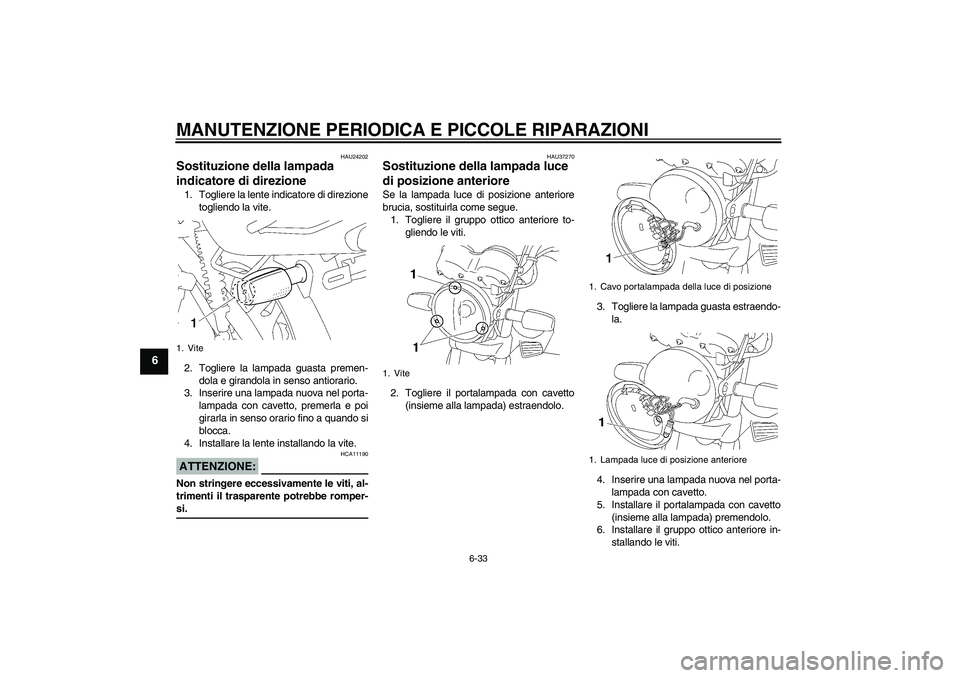

6-33
6
HAU24202
Sostituzione della lampada
indicatore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente installando la vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
HAU37270
Sostituzione della lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore to-
gliendo le viti.
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.3. Togliere la lampada guasta estraendo-
la.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo ottico anteriore in-
stallando le viti.
1. Vite
1. Vite
1. Cavo portalampada della luce di posizione
1. Lampada luce di posizione anteriore
U3D9H0H0.book Page 33 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

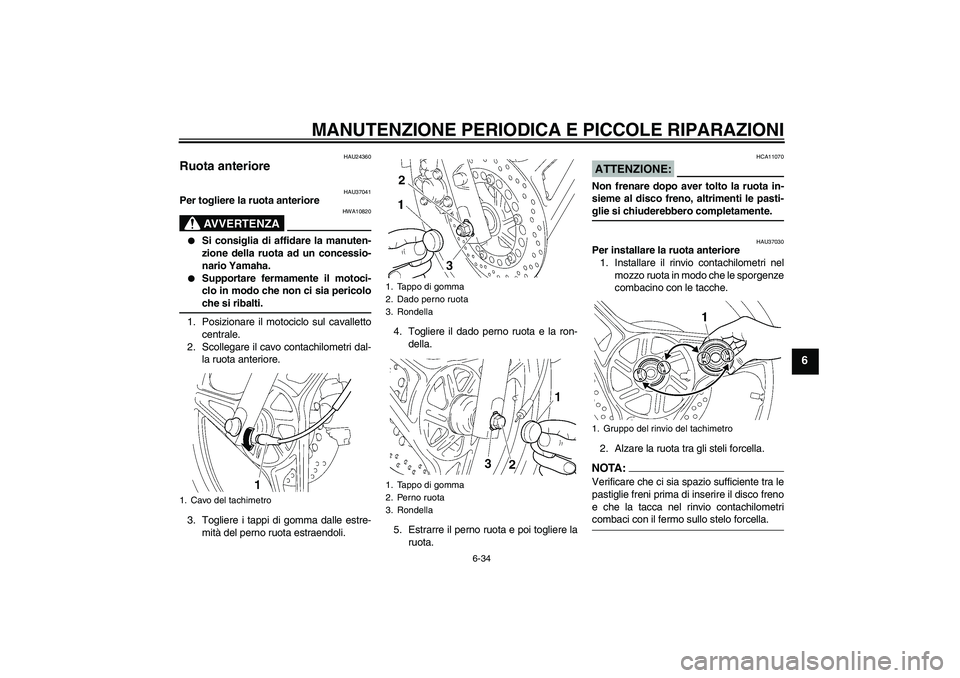

6-34
6
HAU24360
Ruota anteriore
HAU37041
Per togliere la ruota anteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Posizionare il motociclo sul cavalletto
centrale.
2. Scollegare il cavo contachilometri dal-
la ruota anteriore.
3. Togliere i tappi di gomma dalle estre-
mità del perno ruota estraendoli.4. Togliere il dado perno ruota e la ron-
della.
5. Estrarre il perno ruota e poi togliere la
ruota.
ATTENZIONE:
HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-glie si chiuderebbero completamente.
HAU37030
Per installare la ruota anteriore
1. Installare il rinvio contachilometri nel
mozzo ruota in modo che le sporgenze
combacino con le tacche.
2. Alzare la ruota tra gli steli forcella.NOTA:Verificare che ci sia spazio sufficiente tra le
pastiglie freni prima di inserire il disco freno
e che la tacca nel rinvio contachilometricombaci con il fermo sullo stelo forcella.
1. Cavo del tachimetro
1. Tappo di gomma
2. Dado perno ruota
3. Rondella
1. Tappo di gomma
2. Perno ruota
3. Rondella
1. Gruppo del rinvio del tachimetro
U3D9H0H0.book Page 34 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

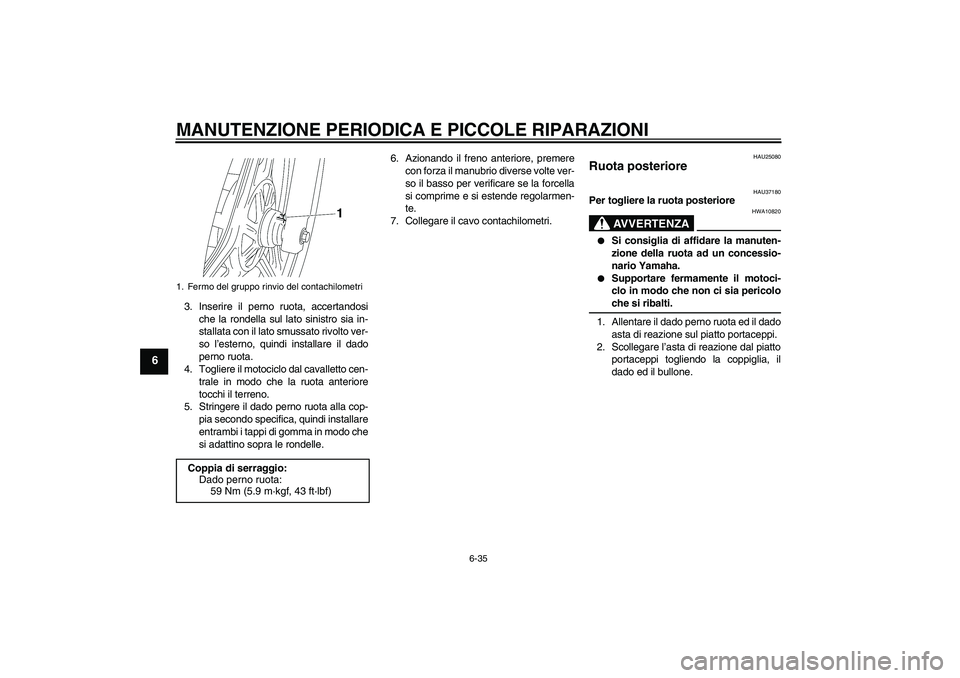

6-35
6
3. Inserire il perno ruota, accertandosi
che la rondella sul lato sinistro sia in-
stallata con il lato smussato rivolto ver-
so l’esterno, quindi installare il dado
perno ruota.
4. Togliere il motociclo dal cavalletto cen-
trale in modo che la ruota anteriore
tocchi il terreno.
5. Stringere il dado perno ruota alla cop-
pia secondo specifica, quindi installare
entrambi i tappi di gomma in modo che
si adattino sopra le rondelle.6. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
7. Collegare il cavo contachilometri.
HAU25080
Ruota posteriore
HAU37180

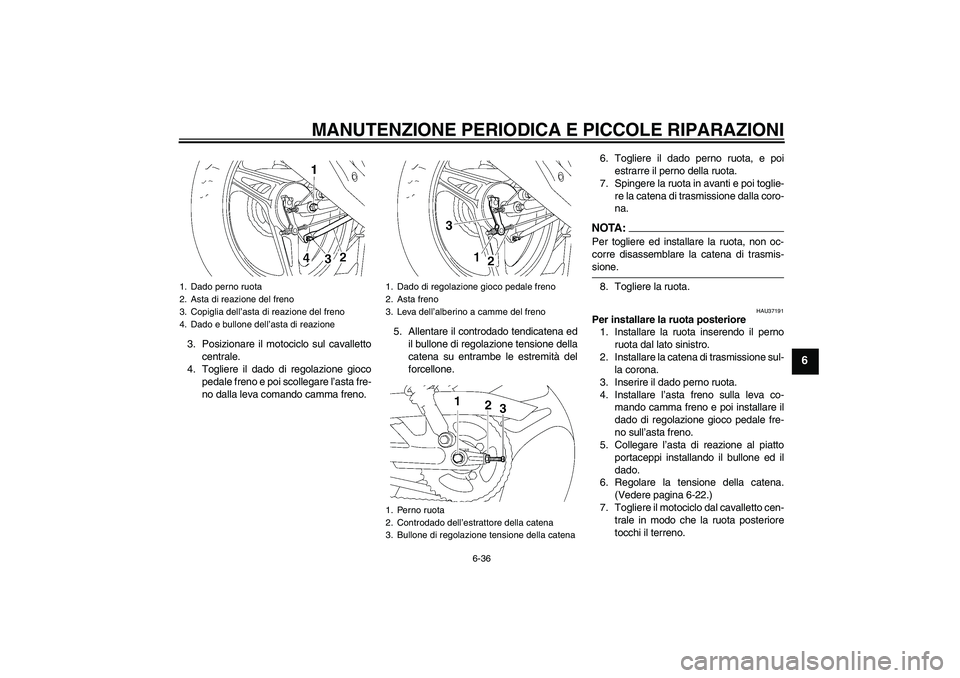

Per togliere la ruota posteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il dado perno ruota ed il dado
asta di reazione sul piatto portaceppi.
2. Scollegare l’asta di reazione dal piatto
portaceppi togliendo la coppiglia, il
dado ed il bullone.
1. Fermo del gruppo rinvio del contachilometriCoppia di serraggio:
Dado perno ruota:
59 Nm (5.9 m·kgf, 43 ft·lbf)
U3D9H0H0.book Page 35 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
3. Posizionare il motociclo sul cavalletto
centrale.
4. Togliere il dado di regolazione gioco
pedale freno e poi scollegare l’asta fre-
no dalla leva comando camma freno.5. Allentare il controdado tendicatena ed
il bullone di regolazione tensione della
catena su entrambe le estremità del
forcellone.6. Togliere il dado perno ruota, e poi
estrarre il perno della ruota.
7. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.
NOTA :
Per togliere ed installare la ruota, non oc-
corre disassemblare la catena di trasmis-sione.
8. Togliere la ruota.
HAU37191
Per installare la ruota posteriore
1. Installare la ruota inserendo il perno
ruota dal lato sinistro.
2. Installare la catena di trasmissione sul-
la corona.
3. Inserire il dado perno ruota.
4. Installare l’asta freno sulla leva co-
mando camma freno e poi installare il
dado di regolazione gioco pedale fre-
no sull’asta freno.
5. Collegare l’asta di reazione al piatto
portaceppi installando il bullone ed il
dado.
6. Regolare la tensione della catena.
(Vedere pagina 6-22.)
7. Togliere il motociclo dal cavalletto cen-
trale in modo che la ruota posteriore
tocchi il terreno.
1. Dado perno ruota
2. Asta di reazione del freno
3. Copiglia dell’asta di reazione del freno
4. Dado e bullone dell’asta di reazione
1. Dado di regolazione gioco pedale freno
2. Asta freno
3. Leva dell’alberino a camme del freno
1. Perno ruota
2. Controdado dell’estrattore della catena
3. Bullone di regolazione tensione della catena
U3D9H0H0.book Page 36 Monday, December 27, 2004 9:32 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6

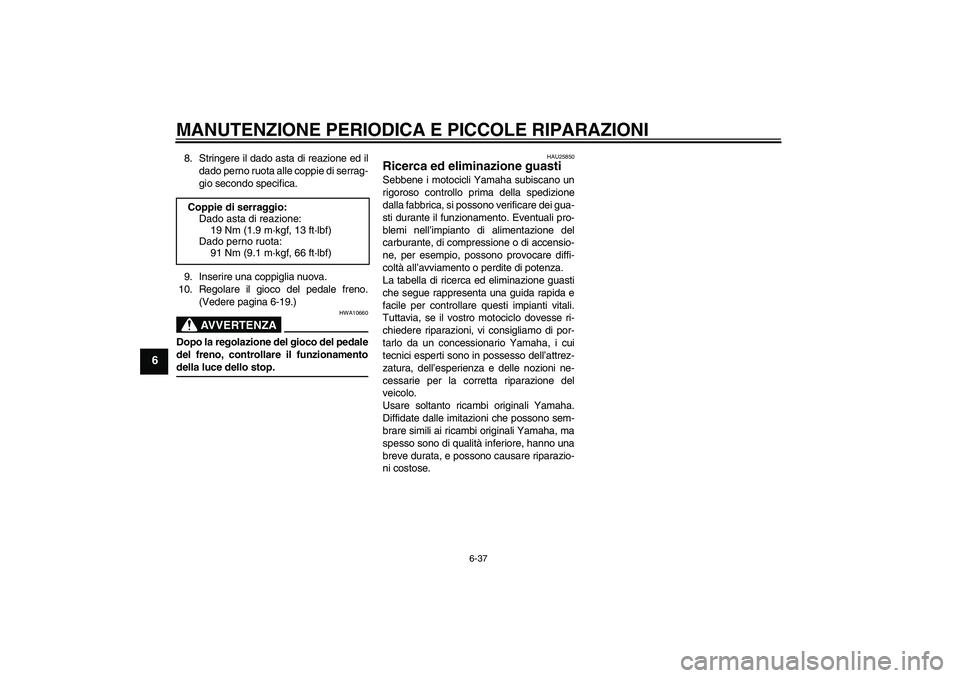

8. Stringere il dado asta di reazione ed il
dado perno ruota alle coppie di serrag-
gio secondo specifica.
9. Inserire una coppiglia nuova.
10. Regolare il gioco del pedale freno.
(Vedere pagina 6-19.)
AVVERTENZA
HWA10660
Dopo la regolazione del gioco del pedale
del freno, controllare il funzionamentodella luce dello stop.
HAU25850
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il vostro motociclo dovesse ri-
chiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose. Coppie di serraggio:
Dado asta di reazione:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Dado perno ruota:
91 Nm (9.1 m·kgf, 66 ft·lbf)
U3D9H0H0.book Page 37 Monday, December 27, 2004 9:32 AM
