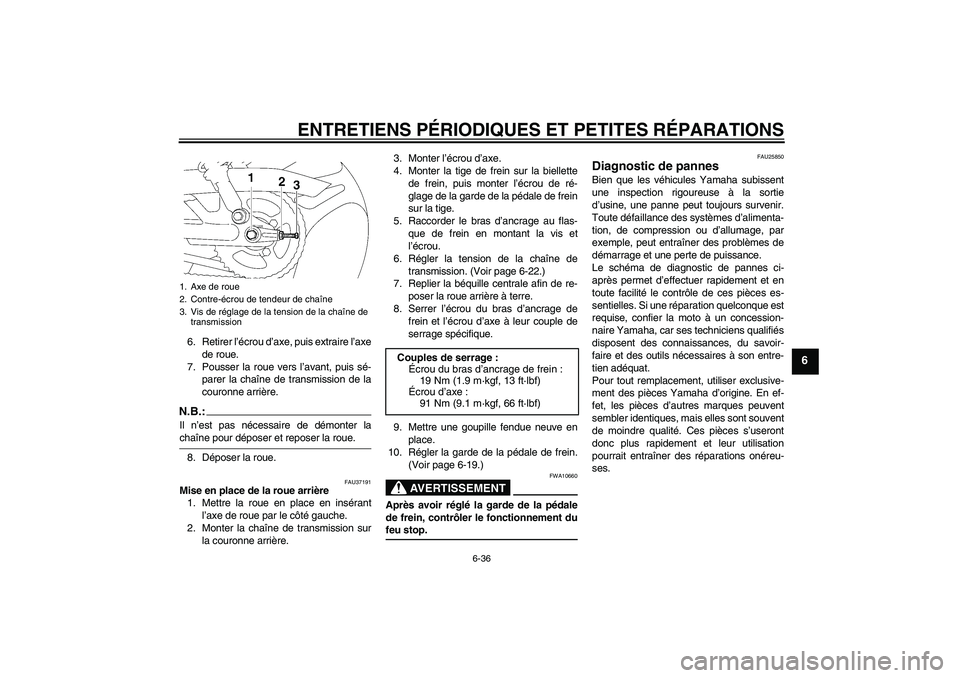

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
6
6. Retirer l’écrou d’axe, puis extraire l’axe
de roue.
7. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.N.B.:Il n’est pas nécessaire de démonter lachaîne pour déposer et reposer la roue.
8. Déposer la roue.
FAU37191
Mise en place de la roue arrière
1. Mettre la roue en place en insérant
l’axe de roue par le côté gauche.
2. Monter la chaîne de transmission sur
la couronne arrière.3. Monter l’écrou d’axe.
4. Monter la tige de frein sur la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur la tige.
5. Raccorder le bras d’ancrage au flas-
que de frein en montant la vis et
l’écrou.
6. Régler la tension de la chaîne de
transmission. (Voir page 6-22.)
7. Replier la béquille centrale afin de re-
poser la roue arrière à terre.
8. Serrer l’écrou du bras d’ancrage de
frein et l’écrou d’axe à leur couple de
serrage spécifique.
9. Mettre une goupille fendue neuve en
place.
10. Régler la garde de la pédale de frein.
(Voir page 6-19.)
AVERTISSEMENT
FWA10660
Après avoir réglé la garde de la pédale
de frein, contrôler le fonctionnement dufeu stop.
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Axe de roue
2. Contre-écrou de tendeur de chaîne
3. Vis de réglage de la tension de la chaîne de
transmission
Couples de serrage :
Écrou du bras d’ancrage de frein :
19 Nm (1.9 m·kgf, 13 ft·lbf)
Écrou d’axe :
91 Nm (9.1 m·kgf, 66 ft·lbf)
U3D9F0F0.book Page 36 Monday, December 27, 2004 10:19 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-37
6
FAU25962

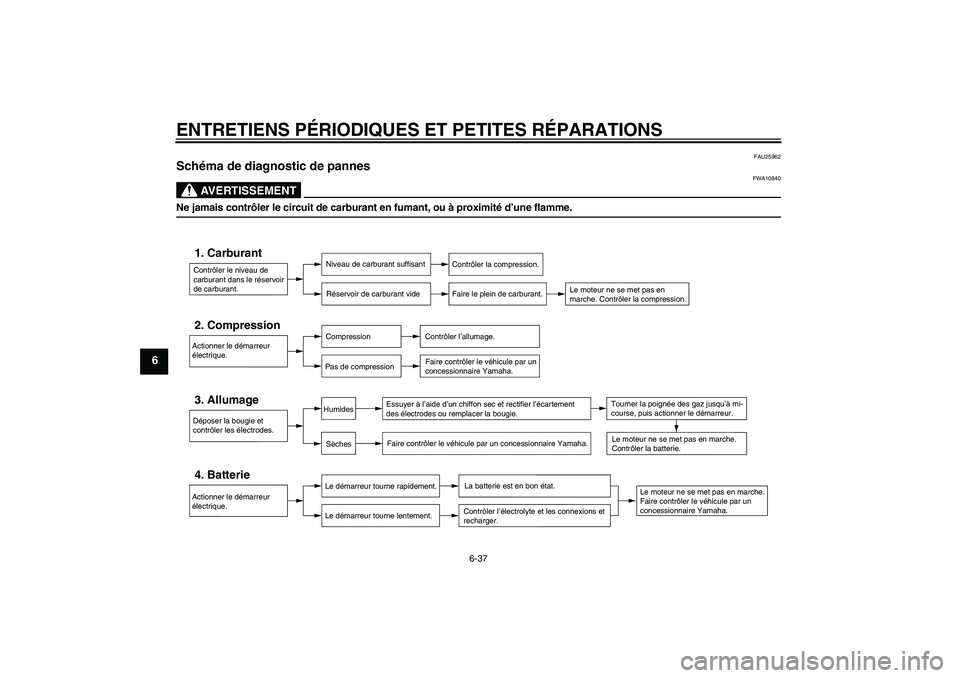

Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler l’électrolyte et les connexions et
recharger.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
