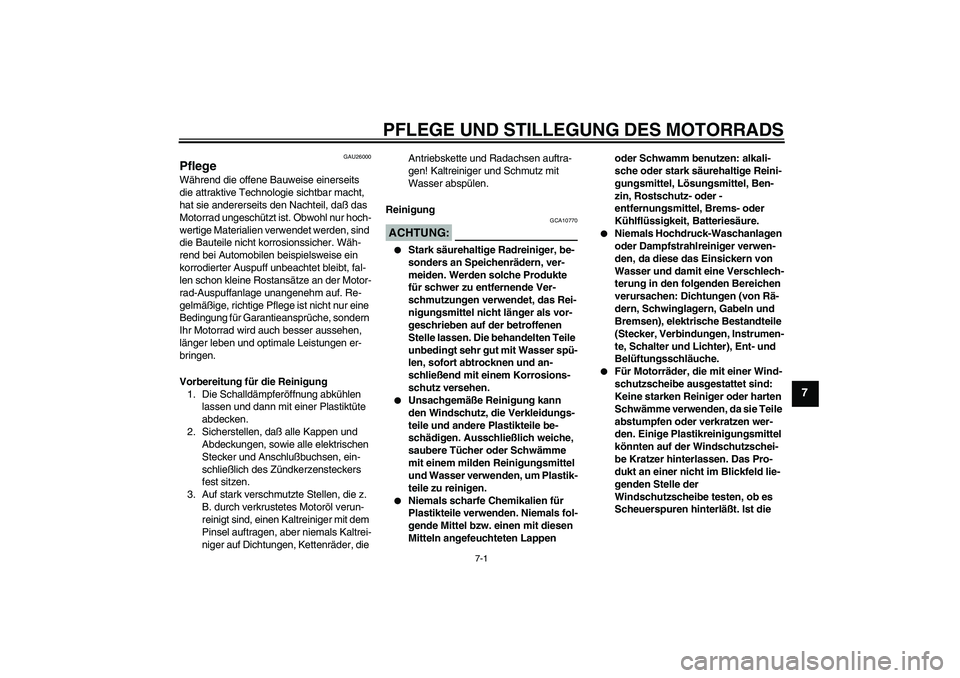

PFLEGE UND STILLEGUNG DES MOTORRADS
7-1
7
GAU26000
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, daß das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, daß alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlußbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG:
GCA10770


Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.


Unsachgemäße Reinigung kann
den Windschutz, die Verkleidungs-
teile und andere Plastikteile be-
schädigen. Ausschließlich weiche,
saubere Tücher oder Schwämme
mit einem milden Reinigungsmittel
und Wasser verwenden, um Plastik-
teile zu reinigen.


Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder -
entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.


Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.


Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterläßt. Ist die
U3D9G0G0.book Page 1 Monday, December 27, 2004 10:34 AM

PFLEGE UND STILLEGUNG DES MOTORRADS
7-2
7

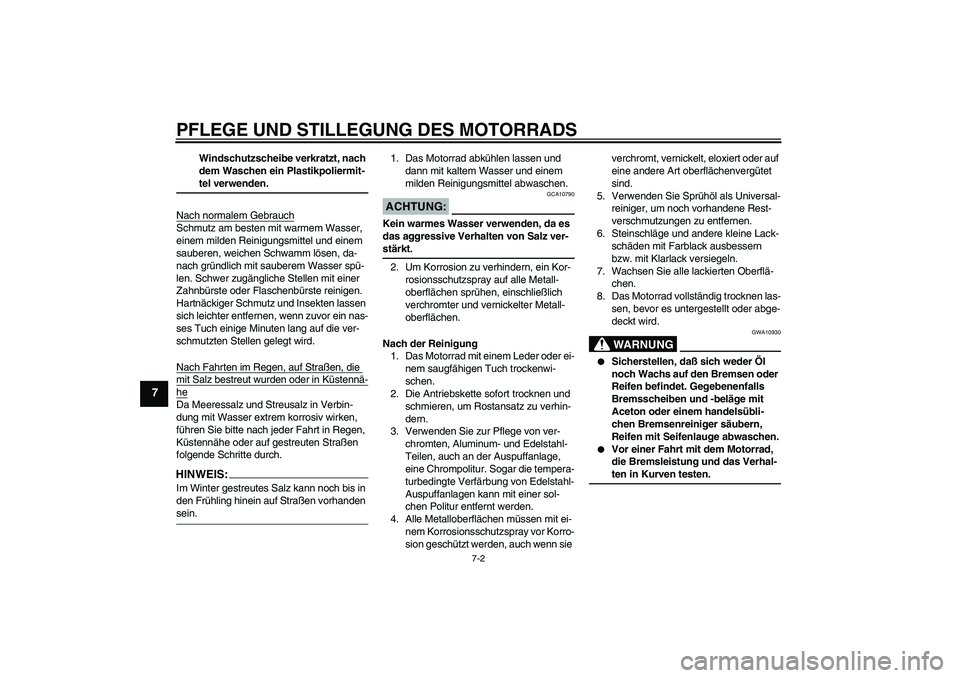

Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-teI verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlich
verchromter und vernickelter Metall-
oberflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminum- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. Sogar die tempera-
turbedingte Verfärbung von Edelstahl-
Auspuffanlagen kann mit einer sol-
chen Politur entfernt werden.
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie verchromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA10930


Sicherstellen, daß sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern,
Reifen mit Seifenlauge abwaschen.


Vor einer Fahrt mit dem Motorrad,
die Bremsleistung und das Verhal-ten in Kurven testen.
U3D9G0G0.book Page 2 Monday, December 27, 2004 10:34 AM

PFLEGE UND STILLEGUNG DES MOTORRADS
7-3
7

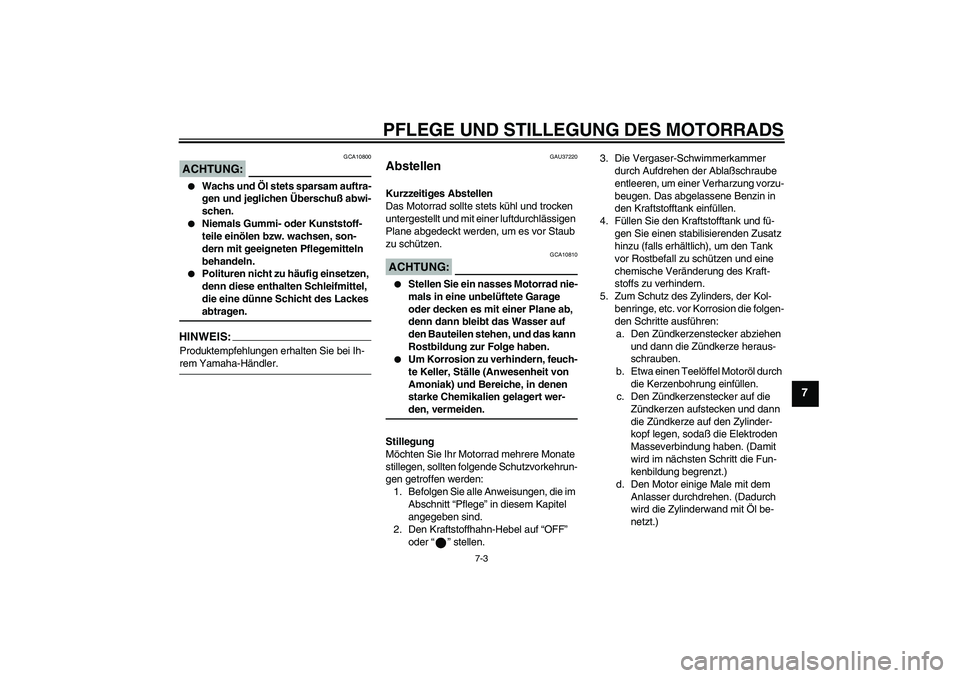

ACHTUNG:
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU37220
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stillegung
Möchten Sie Ihr Motorrad mehrere Monate
stillegen, sollten folgende Schutzvorkehrun-
gen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Den Kraftstoffhahn-Hebel auf “OFF”
oder “” stellen.3. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablaßschraube
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
4. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
5. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodaß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
U3D9G0G0.book Page 3 Monday, December 27, 2004 10:34 AM

PFLEGE UND STILLEGUNG DES MOTORRADS
7-4
7

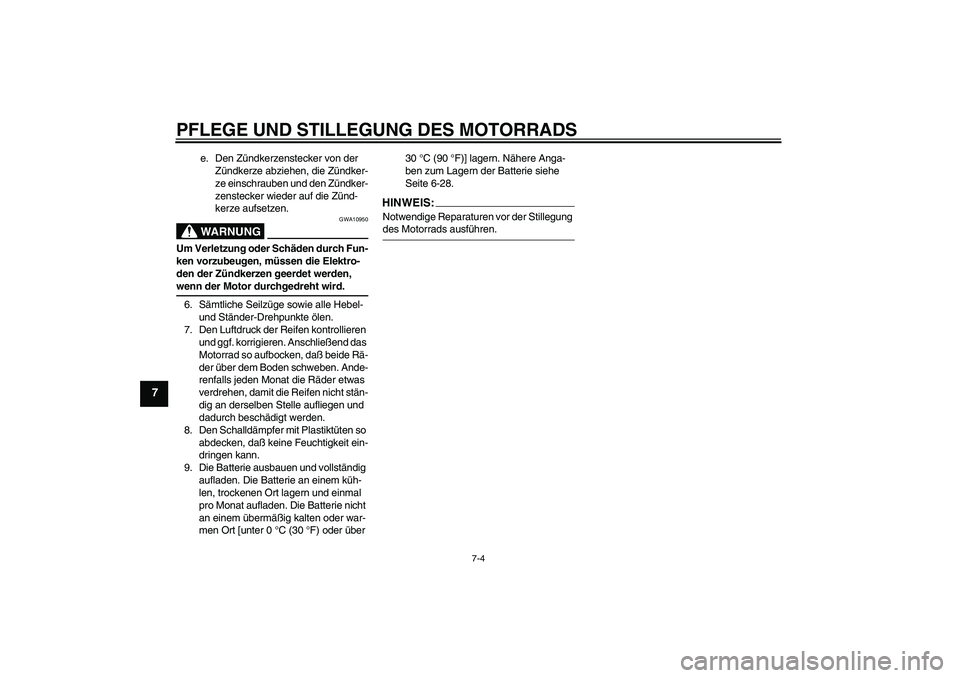

e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen.WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, daß beide Rä-
der über dem Boden schweben. Ande-
renfalls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht stän-
dig an derselben Stelle aufliegen und
dadurch beschädigt werden.
8. Den Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
9. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über 30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-28.
HINWEIS:Notwendige Reparaturen vor der Stillegung des Motorrads ausführen.
U3D9G0G0.book Page 4 Monday, December 27, 2004 10:34 AM

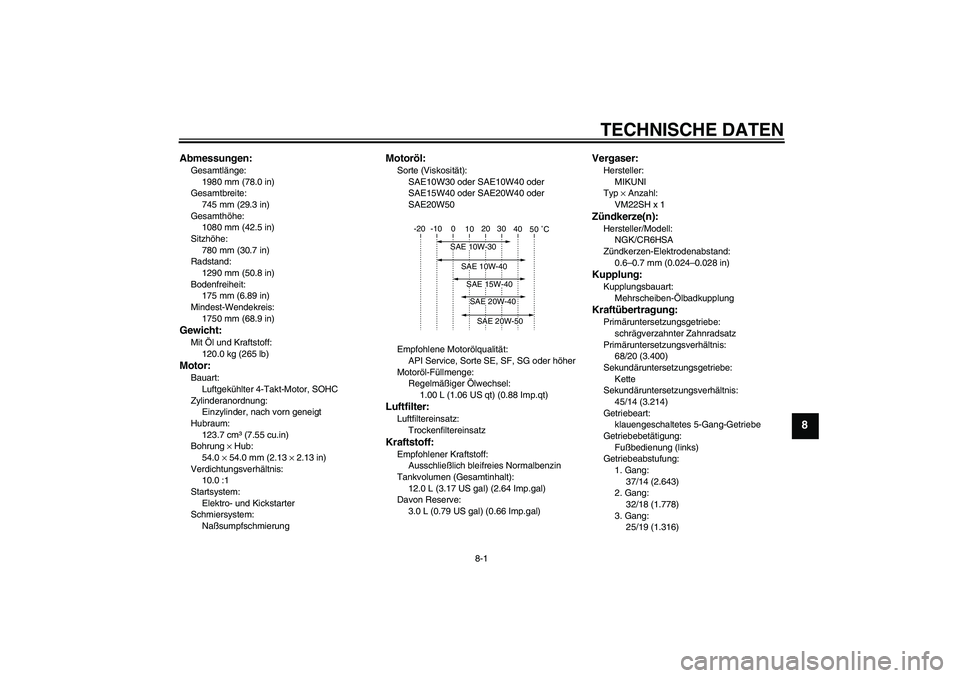

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
1980 mm (78.0 in)
Gesamtbreite:
745 mm (29.3 in)
Gesamthöhe:
1080 mm (42.5 in)
Sitzhöhe:
780 mm (30.7 in)
Radstand:
1290 mm (50.8 in)
Bodenfreiheit:
175 mm (6.89 in)
Mindest-Wendekreis:
1750 mm (68.9 in)Gewicht:Mit Öl und Kraftstoff:
120.0 kg (265 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
123.7 cm³ (7.55 cu.in)
Bohrung × Hub:
54.0 × 54.0 mm (2.13 × 2.13 in)
Verdichtungsverhältnis:
10.0 :1
Startsystem:
Elektro- und Kickstarter
Schmiersystem:
Naßsumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
1.00 L (1.06 US qt) (0.88 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenfiltereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
12.0 L (3.17 US gal) (2.64 Imp.gal)
Davon Reserve:
3.0 L (0.79 US gal) (0.66 Imp.gal)
Vergaser:Hersteller:
MIKUNI
Typ × Anzahl:
VM22SH x 1Zündkerze(n):Hersteller/Modell:
NGK/CR6HSA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
68/20 (3.400)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/14 (3.214)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/14 (2.643)
2. Gang:
32/18 (1.778)
3. Gang:
25/19 (1.316)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
chapter8 Page 1 Friday, January 7, 2005 3:33 PM

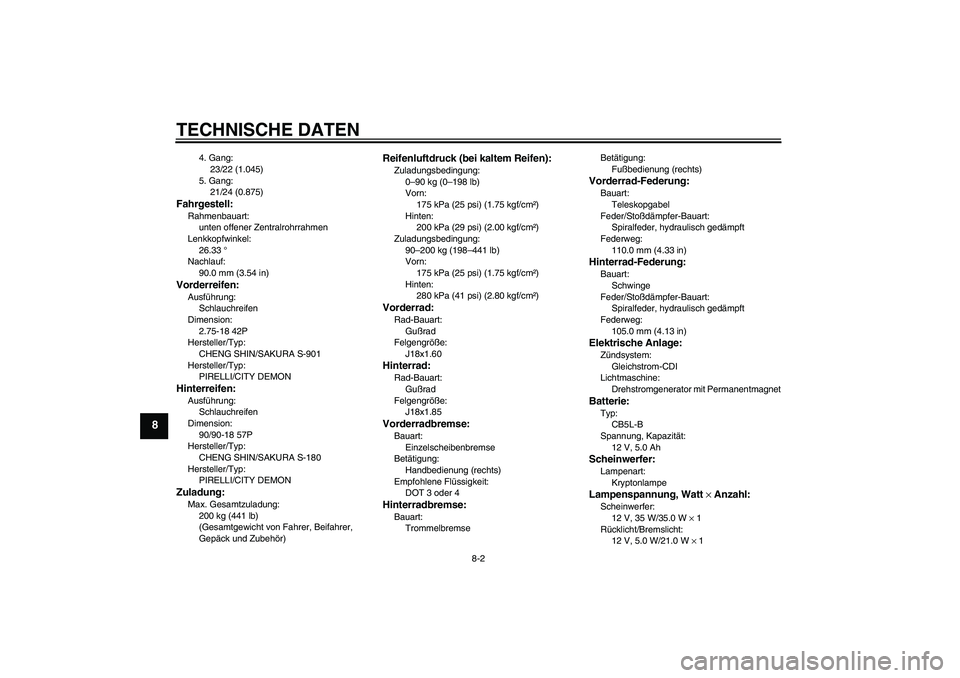

TECHNISCHE DATEN
8-2
8
4. Gang:
23/22 (1.045)
5. Gang:
21/24 (0.875)
Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.33 °
Nachlauf:
90.0 mm (3.54 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
2.75-18 42P
Hersteller/Typ:
CHENG SHIN/SAKURA S-901
Hersteller/Typ:
PIRELLI/CITY DEMONHinterreifen:Ausführung:
Schlauchreifen
Dimension:
90/90-18 57P
Hersteller/Typ:
CHENG SHIN/SAKURA S-180
Hersteller/Typ:
PIRELLI/CITY DEMONZuladung:Max. Gesamtzuladung:
200 kg (441 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
175 kPa (25 psi) (1.75 kgf/cm²)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm²)
Zuladungsbedingung:
90–200 kg (198–441 lb)
Vorn:
175 kPa (25 psi) (1.75 kgf/cm²)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm²)Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
J18x1.60Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
J18x1.85Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 3 oder 4Hinterradbremse:Bauart:
TrommelbremseBetätigung:
Fußbedienung (rechts)
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110.0 mm (4.33 in)Hinterrad-Federung:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
105.0 mm (4.13 in)Elektrische Anlage:Zündsystem:
Gleichstrom-CDI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
CB5L-B
Spannung, Kapazität:
12 V, 5.0 AhScheinwerfer:Lampenart:
KryptonlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 35 W/35.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
chapter8 Page 2 Friday, January 7, 2005 3:33 PM

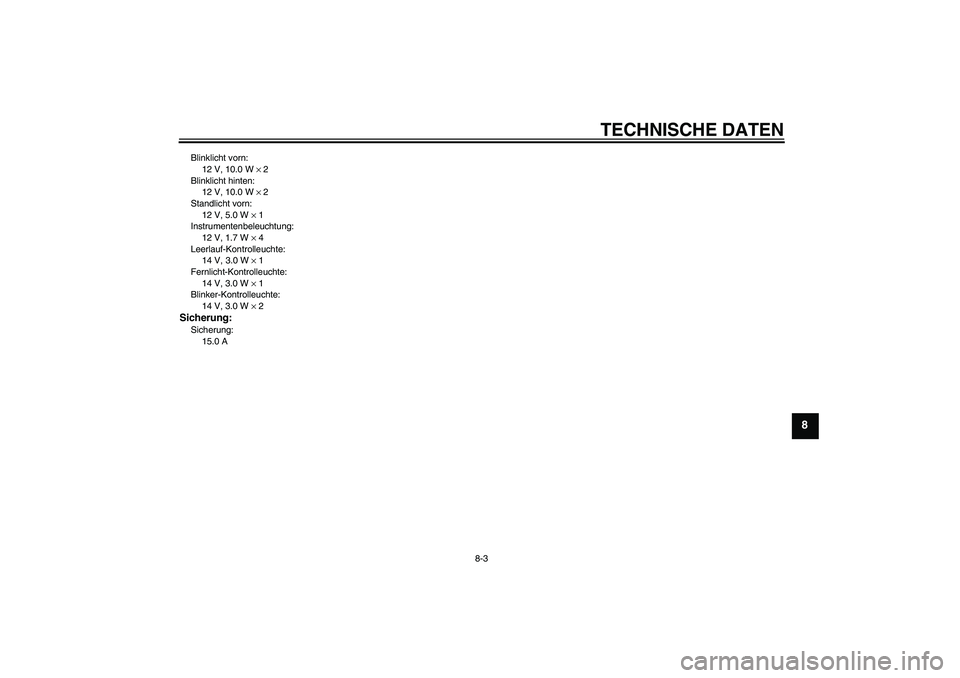

TECHNISCHE DATEN
8-3
8
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
12 V, 1.7 W × 4
Leerlauf-Kontrolleuchte:
14 V, 3.0 W × 1
Fernlicht-Kontrolleuchte:
14 V, 3.0 W × 1
Blinker-Kontrolleuchte:
14 V, 3.0 W × 2Sicherung:Sicherung:
15.0 A
U3D9G0G0.book Page 3 Monday, December 27, 2004 10:34 AM

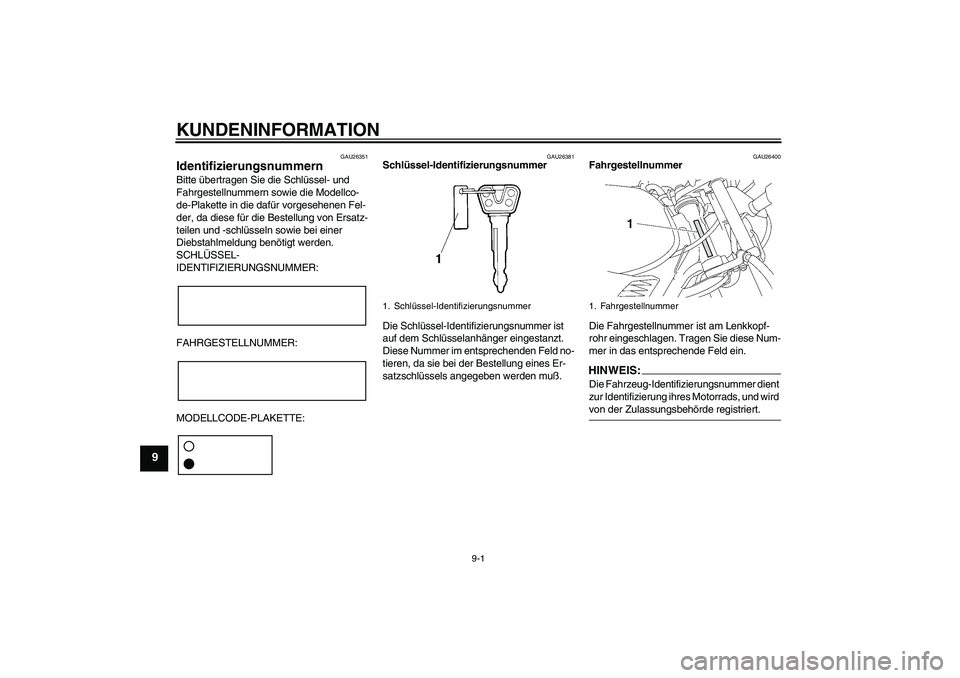

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
1. Fahrgestellnummer
U3D9G0G0.book Page 1 Monday, December 27, 2004 10:34 AM

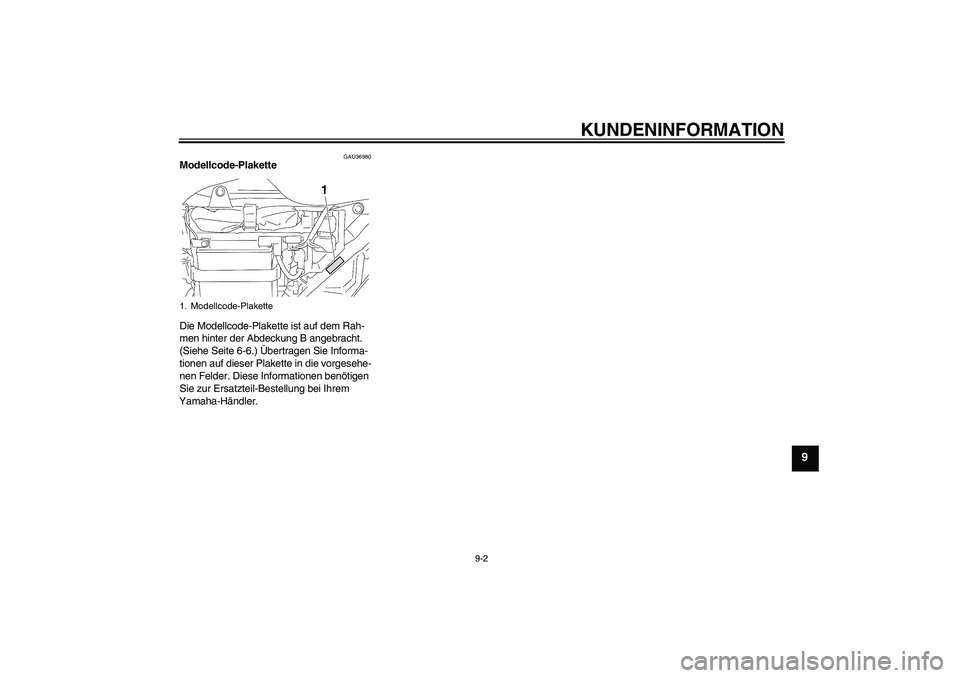

KUNDENINFORMATION
9-2
9
GAU36980
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men hinter der Abdeckung B angebracht.
(Siehe Seite 6-6.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U3D9G0G0.book Page 2 Monday, December 27, 2004 10:34 AM

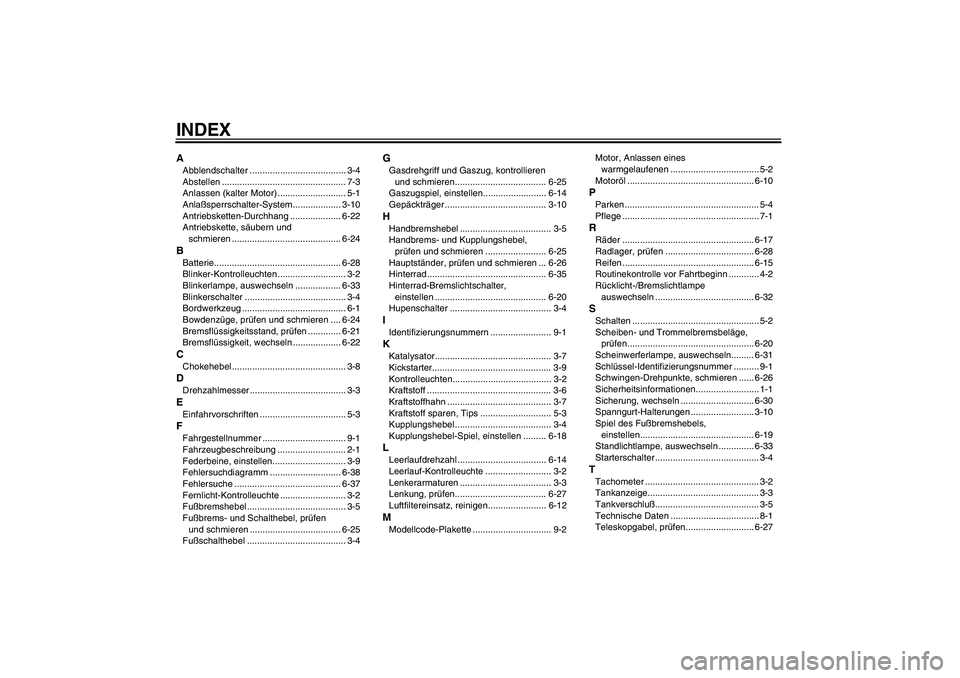

INDEXAAbblendschalter ...................................... 3-4
Abstellen ................................................. 7-3
Anlassen (kalter Motor) ........................... 5-1
Anlaßsperrschalter-System................... 3-10
Antriebsketten-Durchhang .................... 6-22
Antriebskette, säubern und
schmieren ........................................... 6-24BBatterie.................................................. 6-28
Blinker-Kontrolleuchten ........................... 3-2
Blinkerlampe, auswechseln .................. 6-33
Blinkerschalter ........................................ 3-4
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-24
Bremsflüssigkeitsstand, prüfen ............. 6-21
Bremsflüssigkeit, wechseln ................... 6-22CChokehebel ............................................. 3-8DDrehzahlmesser ...................................... 3-3EEinfahrvorschriften .................................. 5-3FFahrgestellnummer ................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbeine, einstellen............................. 3-9
Fehlersuchdiagramm ............................ 6-38
Fehlersuche .......................................... 6-37
Fernlicht-Kontrolleuchte .......................... 3-2
Fußbremshebel ....................................... 3-5
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-25
Fußschalthebel ....................................... 3-4
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-25
Gaszugspiel, einstellen......................... 6-14
Gepäckträger ........................................ 3-10HHandbremshebel .................................... 3-5
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-25
Hauptständer, prüfen und schmieren ... 6-26
Hinterrad ............................................... 6-35
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-20
Hupenschalter ........................................ 3-4IIdentifizierungsnummern ........................ 9-1KKatalysator.............................................. 3-7
Kickstarter............................................... 3-9
Kontrolleuchten....................................... 3-2
Kraftstoff ................................................. 3-6
Kraftstoffhahn ......................................... 3-7
Kraftstoff sparen, Tips ............................ 5-3
Kupplungshebel ...................................... 3-4
Kupplungshebel-Spiel, einstellen ......... 6-18LLeerlaufdrehzahl ................................... 6-14
Leerlauf-Kontrolleuchte .......................... 3-2
Lenkerarmaturen .................................... 3-3
Lenkung, prüfen.................................... 6-27
Luftfiltereinsatz, reinigen....................... 6-12MModellcode-Plakette ............................... 9-2Motor, Anlassen eines
warmgelaufenen ................................... 5-2
Motoröl .................................................. 6-10
PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-17
Radlager, prüfen ................................... 6-28
Reifen .................................................... 6-15
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-32SSchalten .................................................. 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................. 6-20
Scheinwerferlampe, auswechseln......... 6-31
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-26
Sicherheitsinformationen......................... 1-1
Sicherung, wechseln ............................. 6-30
Spanngurt-Halterungen ......................... 3-10
Spiel des Fußbremshebels,
einstellen............................................. 6-19
Standlichtlampe, auswechseln .............. 6-33
Starterschalter ......................................... 3-4TTachometer ............................................. 3-2
Tankanzeige............................................ 3-3
Tankverschluß......................................... 3-5
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-27
U3D9G0G0.book Page 1 Monday, December 27, 2004 10:34 AM
