COMMANDES ET INSTRUMENTS
3-7
3
FAU13220
Carburant S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13320
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
13.0 L (3.43 US gal) (2.86 Imp.gal)
Quantité de la réserve :
3.0 L (0.79 US gal) (0.66 Imp.gal)
U3D9F1F0.book Page 7 Thursday, October 12, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU13441

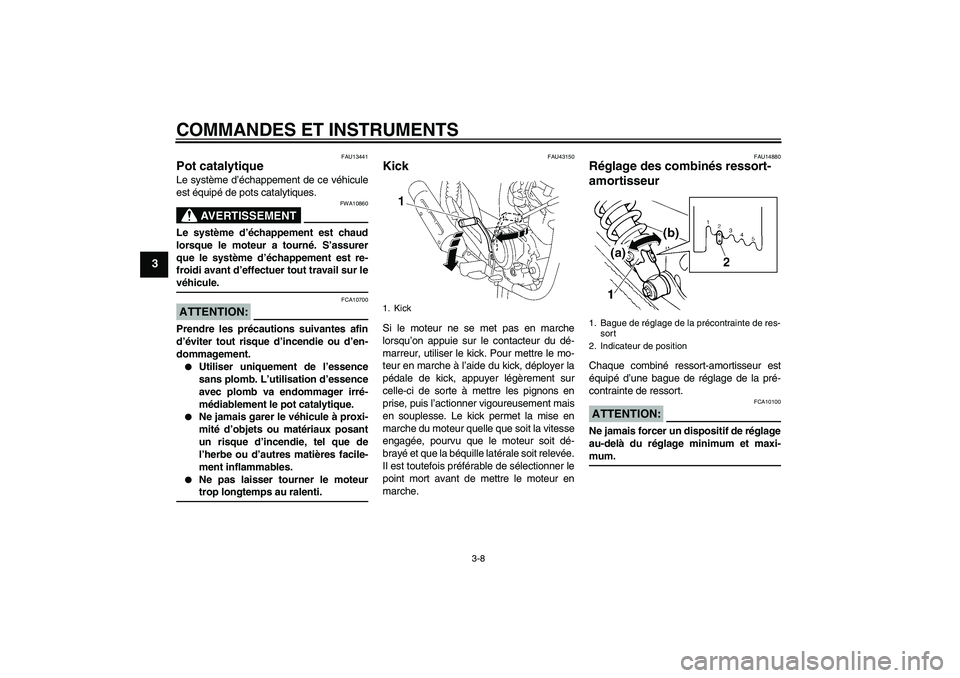

Pot catalytique Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU43150
Kick Si le moteur ne se met pas en marche
lorsqu’on appuie sur le contacteur du dé-
marreur, utiliser le kick. Pour mettre le mo-
teur en marche à l’aide du kick, déployer la
pédale de kick, appuyer légèrement sur
celle-ci de sorte à mettre les pignons en
prise, puis l’actionner vigoureusement mais
en souplesse. Le kick permet la mise en
marche du moteur quelle que soit la vitesse
engagée, pourvu que le moteur soit dé-
brayé et que la béquille latérale soit relevée.
Il est toutefois préférable de sélectionner le
point mort avant de mettre le moteur en
marche.
FAU14880
Réglage des combinés ressort-
amortisseur Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.
1. Kick
1. Bague de réglage de la précontrainte de res-
sort
2. Indicateur de position
U3D9F1F0.book Page 8 Thursday, October 12, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-9
3

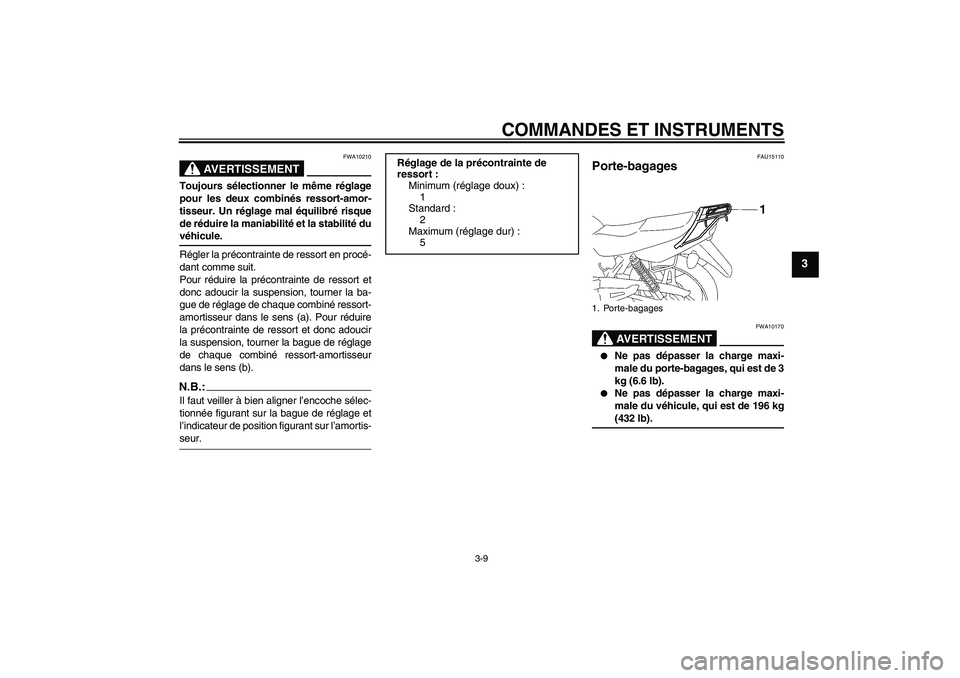

AVERTISSEMENT
FWA10210
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité duvéhicule.
Régler la précontrainte de ressort en procé-
dant comme suit.
Pour réduire la précontrainte de ressort et
donc adoucir la suspension, tourner la ba-
gue de réglage de chaque combiné ressort-
amortisseur dans le sens (a). Pour réduire
la précontrainte de ressort et donc adoucir
la suspension, tourner la bague de réglage
de chaque combiné ressort-amortisseur
dans le sens (b).N.B.:Il faut veiller à bien aligner l’encoche sélec-
tionnée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amortis-seur.
FAU15110
Porte-bagages
AVERTISSEMENT
FWA10170


Ne pas dépasser la charge maxi-
male du porte-bagages, qui est de 3
kg (6.6 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 196 kg(432 lb). Réglage de la précontrainte de
ressort :
Minimum (réglage doux) :
1
Standard :
2
Maximum (réglage dur) :
5
1. Porte-bagages
U3D9F1F0.book Page 9 Thursday, October 12, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAU15190
Supports de sangle de fixation
des bagages Le véhicule est équipé de quatre supports
de sangle de fixation des bagages, situés
sous l’arrière de la selle.
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.:Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU43160
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.


Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.


Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.AVERTISSEMENT
FWA10260


Pour ce contrôle, le véhicule doit
être dressé sur sa béquille centrale.


Si un mauvais fonctionnement est
constaté, faire contrôler le système
par un concessionnaire Yamahaavant de démarrer.
1. Support de sangle de fixation des bagages U3D9F1F0.book Page 10 Thursday, October 12, 2006 9:54 AM

COMMANDES ET INSTRUMENTS
3-11
3

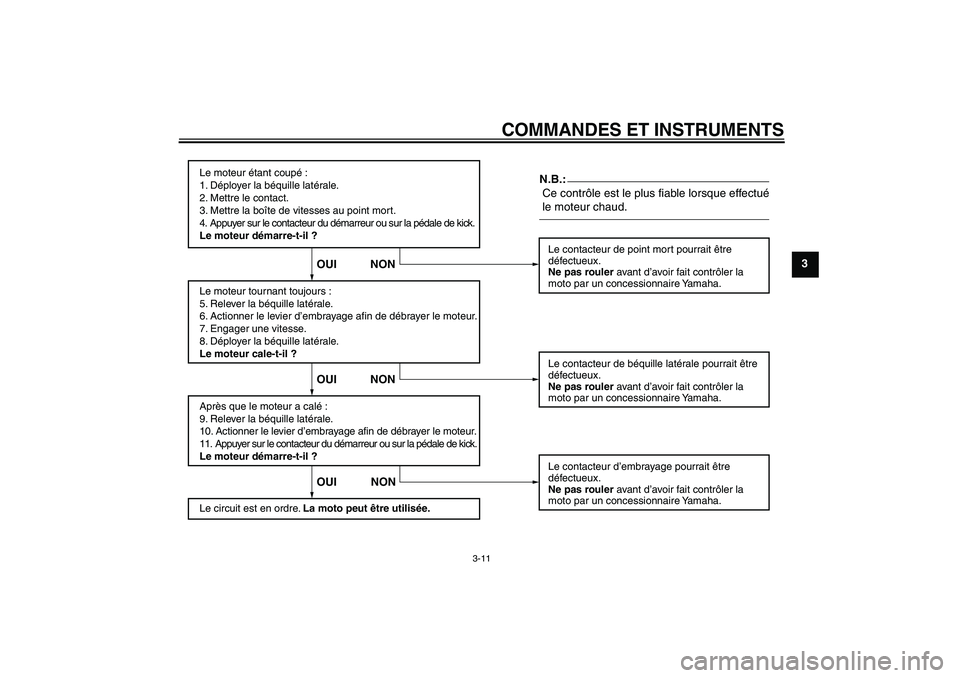

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. Mettre le contact.
3. Mettre la boîte de vitesses au point mort.
4. Appuyer sur le contacteur du démarreur ou sur la pédale de kick.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
5. Relever la béquille latérale.
6. Actionner le levier d’embrayage afin de débrayer le moteur.
7. Engager une vitesse.
8. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
9. Relever la béquille latérale.
10. Actionner le levier d’embrayage afin de débrayer le moteur.
11. Appuyer sur le contacteur du démarreur ou sur la pédale de kick.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NONN.B.:
U3D9F1F0.book Page 11 Thursday, October 12, 2006 9:54 AM

CONTRÔLES AVANT UTILISATION
4-1
4
FAU15592

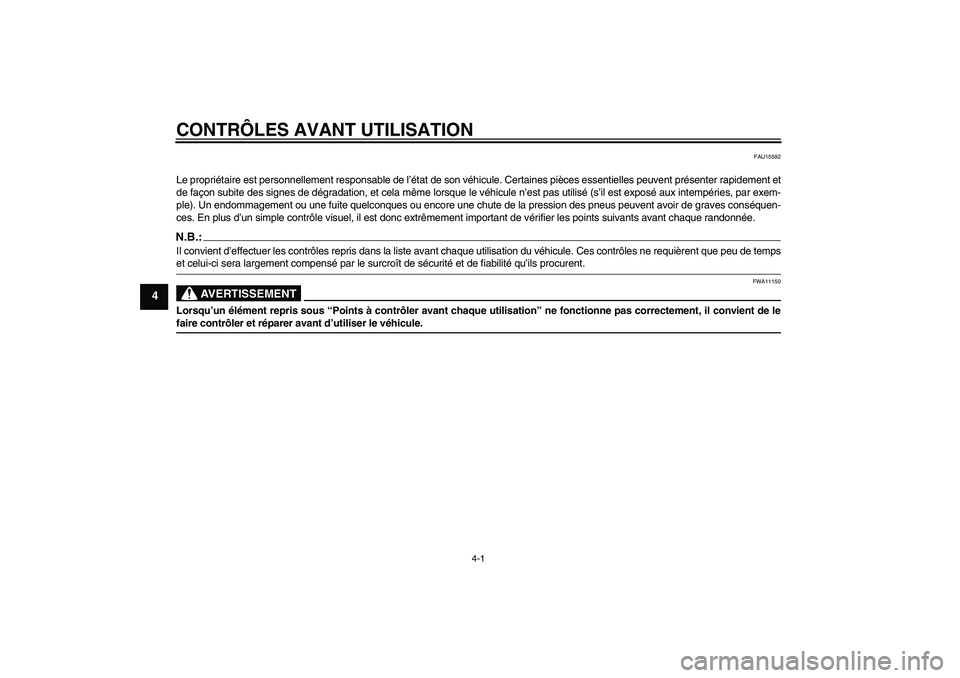

Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.N.B.:Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de tempset celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT
FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de lefaire contrôler et réparer avant d’utiliser le véhicule.U3D9F1F0.book Page 1 Thursday, October 12, 2006 9:54 AM

CONTRÔLES AVANT UTILISATION
4-2
4
FAU15605
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-7
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-9
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-18, 6-18
Frein arrièreContrôler le fonctionnement.
Contrôler la garde à la pédale.
Régler si nécessaire.6-17, 6-18
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-15
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-12, 6-22
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-22
U3D9F1F0.book Page 2 Thursday, October 12, 2006 9:54 AM

CONTRÔLES AVANT UTILISATION
4-3
4

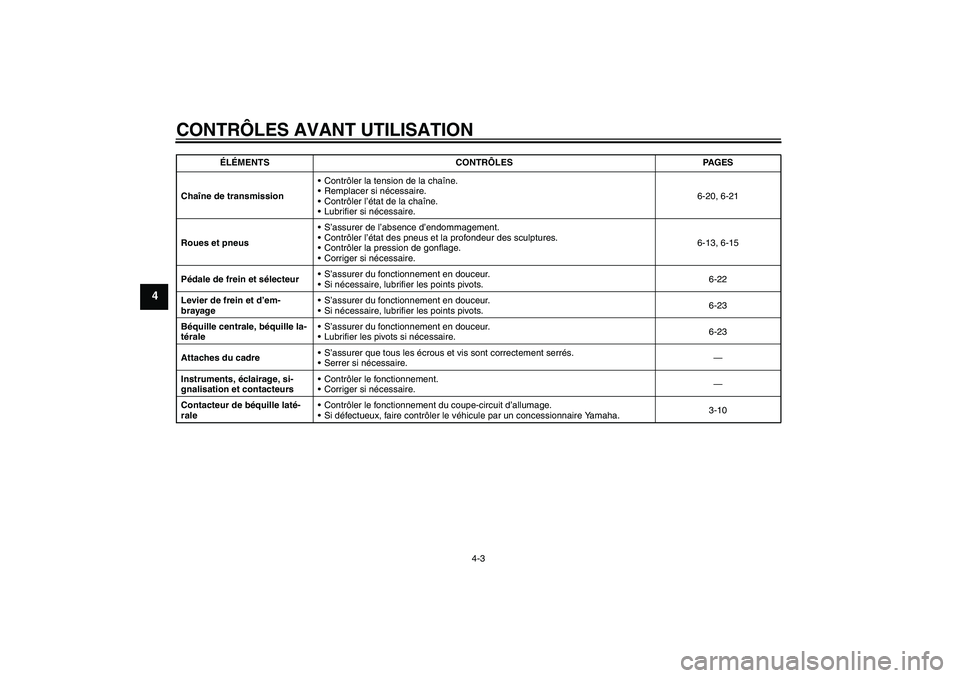

Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-20, 6-21
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-13, 6-15
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-22
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-23
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-23
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
raleContrôler le fonctionnement du coupe-circuit d’allumage.
Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-10 ÉLÉMENTS CONTRÔLES PAGES
U3D9F1F0.book Page 3 Thursday, October 12, 2006 9:54 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15950
AVERTISSEMENT
FWA10270


Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.


Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.


Avant de démarrer, toujours s’assu-
rer de relever la béquille latérale.
Une béquille latérale déployée ris-
que de toucher le sol et de distraire
le pilote, qui pourrait perdre le con-trôle du véhicule.
FAU43180
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :

La boîte de vitesses doit être au point
mort.


Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.AVERTISSEMENT
FWA10290


Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
système de coupe-circuit d’allu-
mage en suivant le procédé décrit à
la page 3-10.


Ne jamais rouler avec la béquille la-térale déployée.
1. Tourner la clé de contact sur “ON”.
2. Mettre la boîte de vitesses au point
mort.
N.B.:Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allu-
mer. Si ce n’est pas le cas, il faut faire con-
trôler le circuit électrique par un concession-naire Yamaha.3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
ou en actionnant la pédale de kick.
N.B.:Si le moteur ne se met pas en marche à
l’aide du contacteur du démarreur, relâcher
celui-ci, puis attendre quelques secondes
avant de faire un nouvel essai. Chaque es-
sai de mise en marche doit être aussi court
que possible afin d’économiser l’énergie de
la batterie. Ne pas actionner le démarreur
pendant plus de 10 secondes d’affilée. Si le
moteur ne se met pas en marche à l’aide dudémarreur, utiliser le kick.ATTENTION:
FCA11370
Le témoin d’alerte de panne moteur doit
s’allumer lorsque la clé est tournée sur
“ON”, puis il doit s’éteindre quelques se-
condes plus tard. Si le témoin d’alerte de
panne moteur s’allume ou clignote
après la mise en marche du moteur, cou-
per immédiatement le moteur et faire
contrôler le système embarqué de dia-
gnostic de pannes par un concession-naire Yamaha.
U3D9F1F0.book Page 1 Thursday, October 12, 2006 9:54 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
ATTENTION:
FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
FAU16671
Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.:Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-rement.
ATTENTION:
FCA10260


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.


Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
1. Sélecteur
2. Point mort
U3D9F1F0.book Page 2 Thursday, October 12, 2006 9:54 AM
