YAMAHA YBR125 2009 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2009, Model line: YBR125, Model: YAMAHA YBR125 2009Pages: 82, tamaño PDF: 2.82 MB
Page 51 of 82

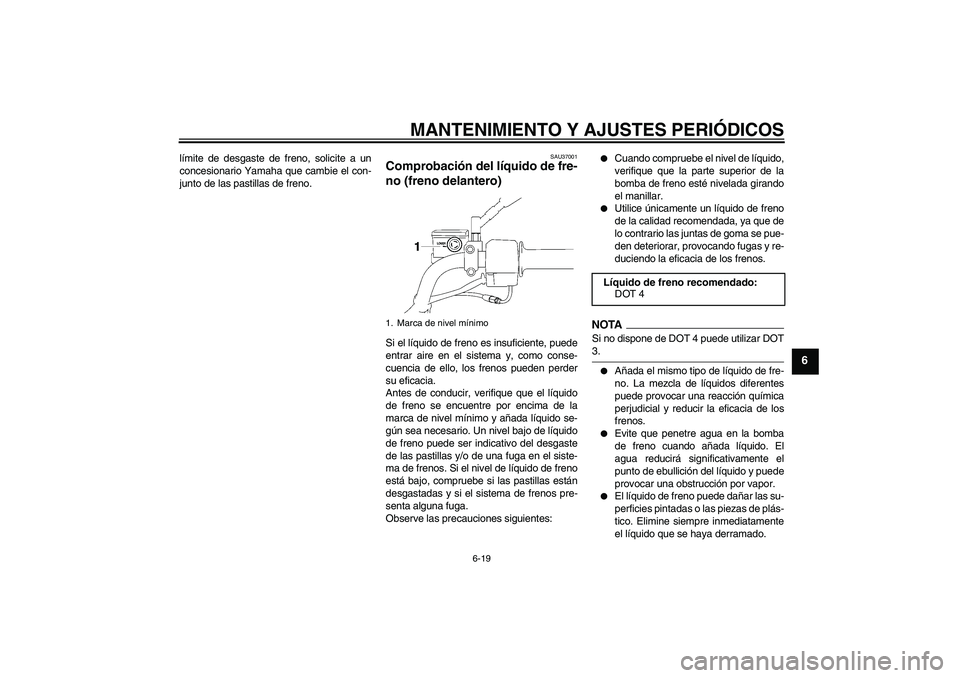

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
límite de desgaste de freno, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
SAU37001
Comprobación del líquido de fre-
no (freno delantero) Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.
Observe las precauciones siguientes:
Cuando compruebe el nivel de líquido,
verifique que la parte superior de la
bomba de freno esté nivelada girando
el manillar.
Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
NOTASi no dispone de DOT 4 puede utilizar DOT3.
Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.
Evite que penetre agua en la bomba
de freno cuando añada líquido. El
agua reducirá significativamente el
punto de ebullición del líquido y puede
provocar una obstrucción por vapor.
El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
U3D9S2S0.book Page 19 Wednesday, November 5, 2008 1:21 PM
Page 52 of 82

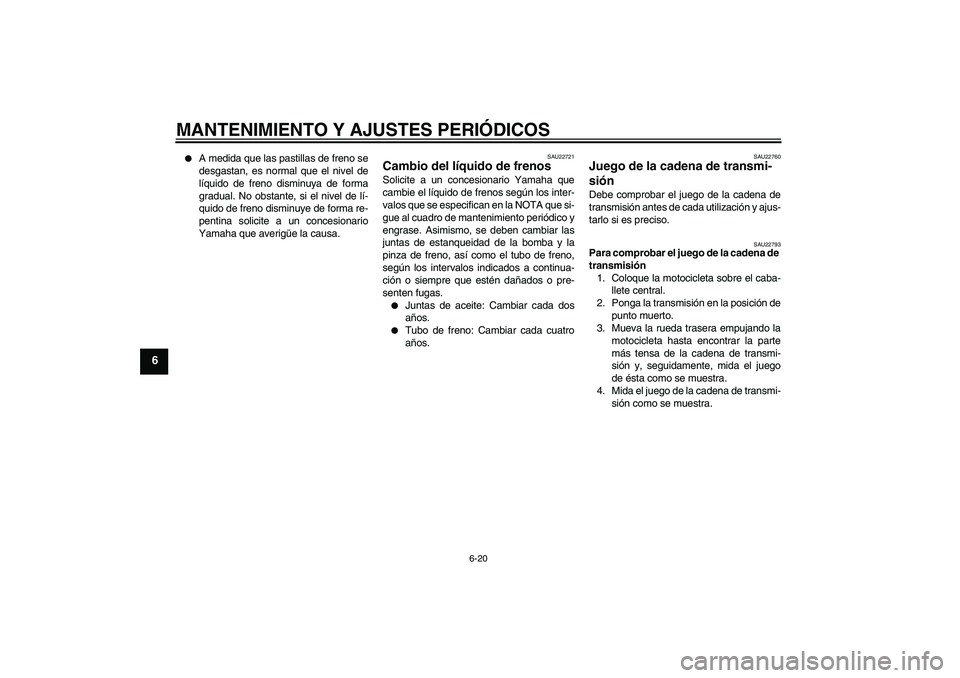

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22721
Cambio del líquido de frenos Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Asimismo, se deben cambiar las
juntas de estanqueidad de la bomba y la
pinza de freno, así como el tubo de freno,
según los intervalos indicados a continua-
ción o siempre que estén dañados o pre-
senten fugas.
Juntas de aceite: Cambiar cada dos
años.
Tubo de freno: Cambiar cada cuatro
años.
SAU22760
Juego de la cadena de transmi-
sión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22793
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete central.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.
4. Mida el juego de la cadena de transmi-
sión como se muestra.
U3D9S2S0.book Page 20 Wednesday, November 5, 2008 1:21 PM
Page 53 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6

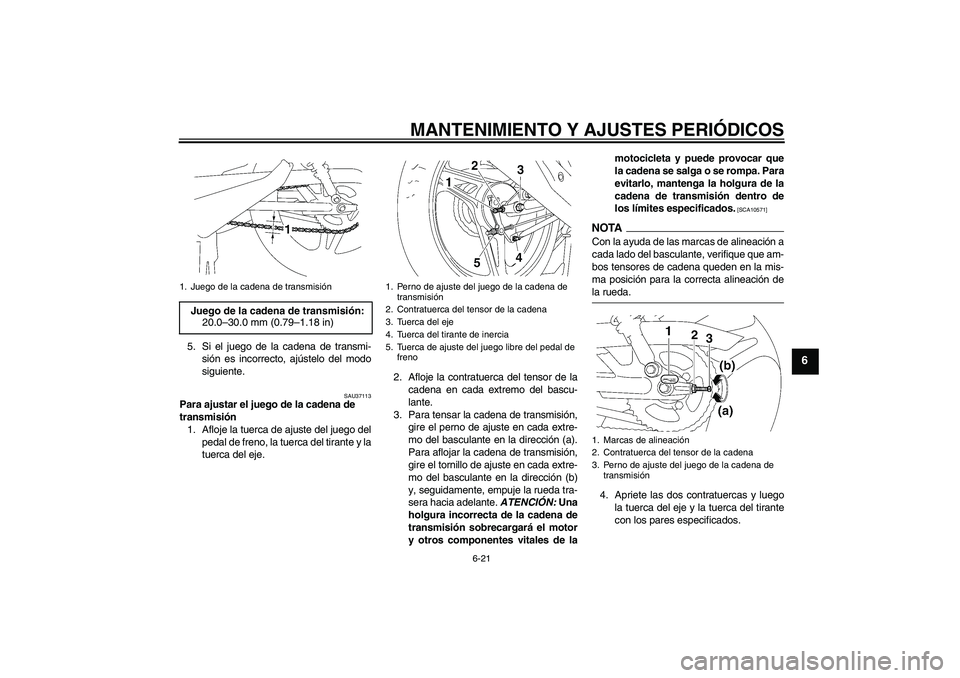

5. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU37113
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca de ajuste del juego del
pedal de freno, la tuerca del tirante y la
tuerca del eje.2. Afloje la contratuerca del tensor de la
cadena en cada extremo del bascu-
lante.
3. Para tensar la cadena de transmisión,
gire el perno de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire el tornillo de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante. ATENCIÓN: Una
holgura incorrecta de la cadena de
transmisión sobrecargará el motor
y otros componentes vitales de lamotocicleta y puede provocar que
la cadena se salga o se rompa. Para
evitarlo, mantenga la holgura de la
cadena de transmisión dentro de
los límites especificados.
[SCA10571]
NOTA
Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena queden en la mis-
ma posición para la correcta alineación dela rueda.
4. Apriete las dos contratuercas y luego
la tuerca del eje y la tuerca del tirante
con los pares especificados.
1. Juego de la cadena de transmisiónJuego de la cadena de transmisión:
20.0–30.0 mm (0.79–1.18 in)
1. Perno de ajuste del juego de la cadena de
transmisión
2. Contratuerca del tensor de la cadena
3. Tuerca del eje
4. Tuerca del tirante de inercia
5. Tuerca de ajuste del juego libre del pedal de
freno
1. Marcas de alineación
2. Contratuerca del tensor de la cadena
3. Perno de ajuste del juego de la cadena de
transmisión
U3D9S2S0.book Page 21 Wednesday, November 5, 2008 1:21 PM
Page 54 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6

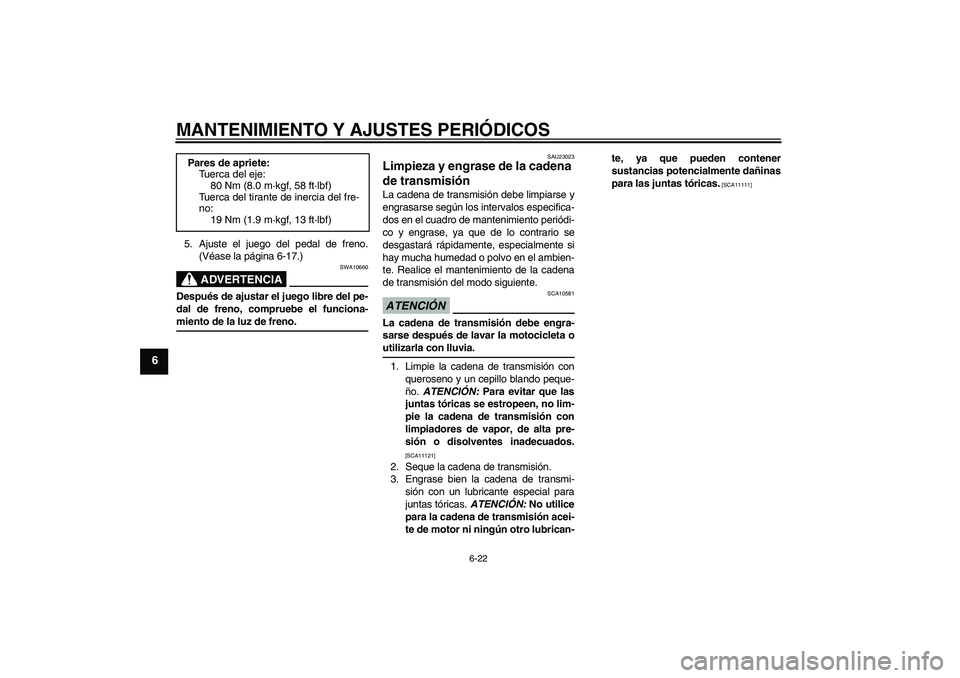

5. Ajuste el juego del pedal de freno.
(Véase la página 6-17.)
ADVERTENCIA
SWA10660
Después de ajustar el juego libre del pe-
dal de freno, compruebe el funciona-miento de la luz de freno.
SAU23023
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecuados.
[SCA11121]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-te, ya que pueden contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11111]
Pares de apriete:
Tuerca del eje:
80 Nm (8.0 m·kgf, 58 ft·lbf)
Tuerca del tirante de inercia del fre-
no:
19 Nm (1.9 m·kgf, 13 ft·lbf)
U3D9S2S0.book Page 22 Wednesday, November 5, 2008 1:21 PM
Page 55 of 82

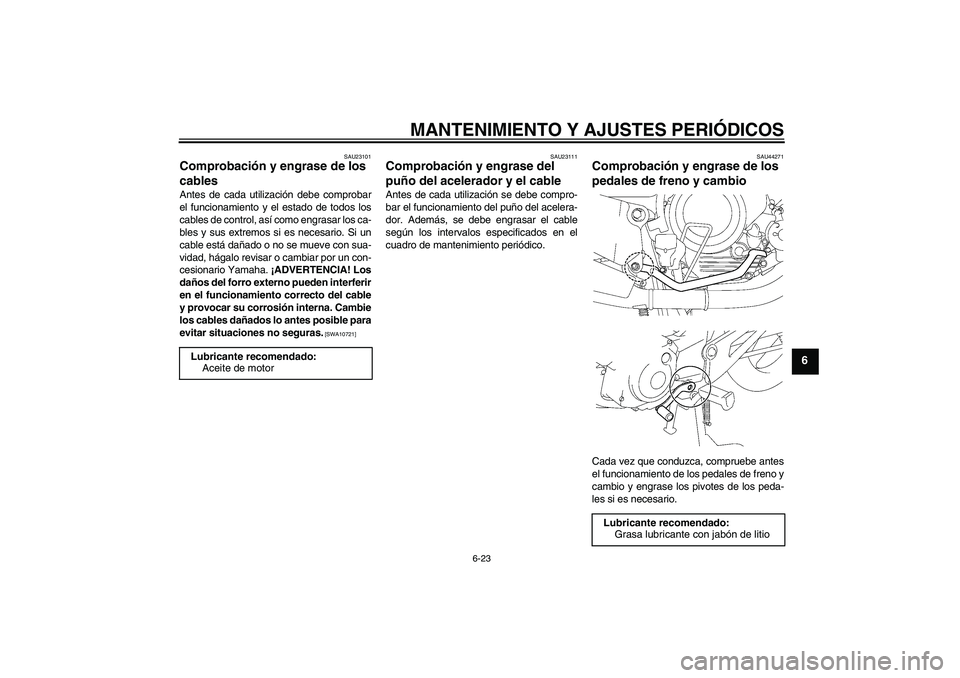

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
SAU23101
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ¡ADVERTENCIA! Los
daños del forro externo pueden interferir
en el funcionamiento correcto del cable
y provocar su corrosión interna. Cambie
los cables dañados lo antes posible para
evitar situaciones no seguras.
[SWA10721]SAU23111
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
SAU44271
Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario. Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa lubricante con jabón de litio
U3D9S2S0.book Page 23 Wednesday, November 5, 2008 1:21 PM
Page 56 of 82

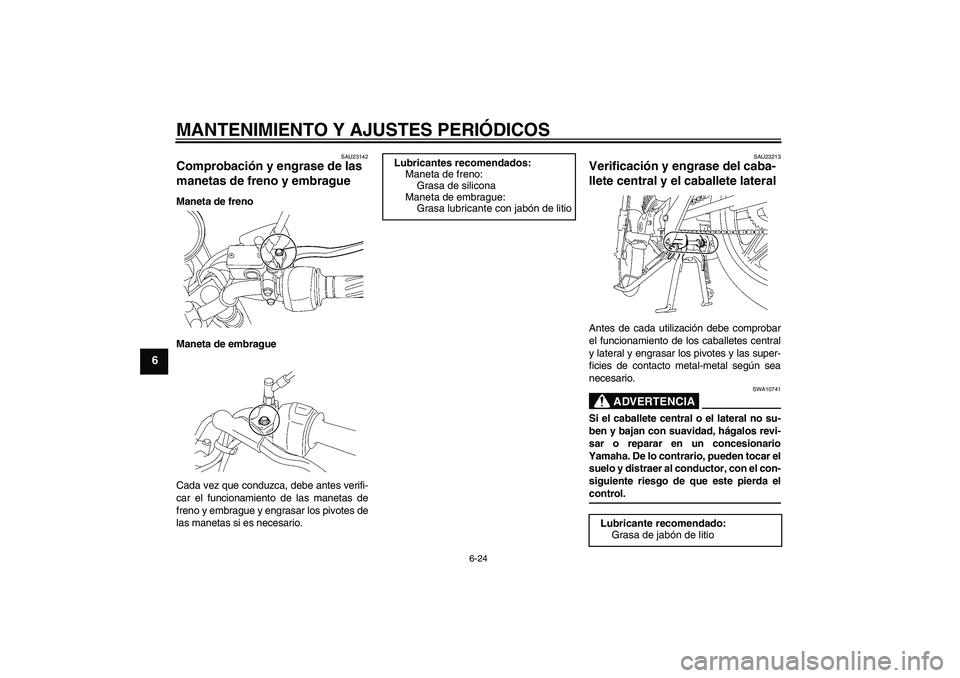

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
SAU23142
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
SAU23213
Verificación y engrase del caba-
llete central y el caballete lateral Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10741
Si el caballete central o el lateral no su-
ben y bajan con suavidad, hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar el
suelo y distraer al conductor, con el con-
siguiente riesgo de que este pierda elcontrol.
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
U3D9S2S0.book Page 24 Wednesday, November 5, 2008 1:21 PM
Page 57 of 82

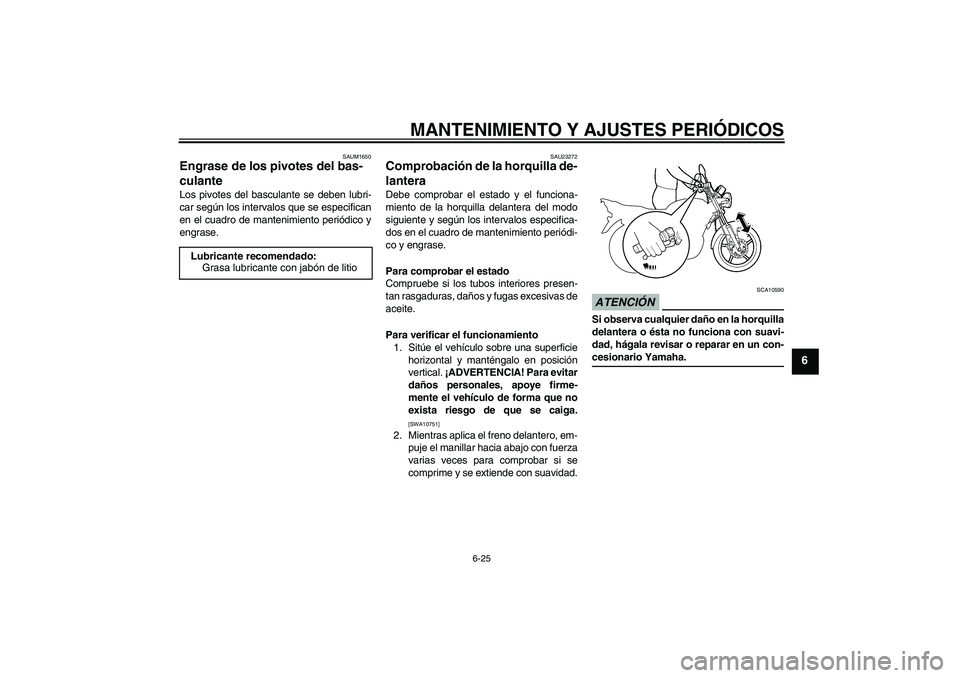

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6
SAUM1650
Engrase de los pivotes del bas-
culante Los pivotes del basculante se deben lubri-
car según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase.
SAU23272
Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y se extiende con suavidad.
ATENCIÓN
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha. Lubricante recomendado:
Grasa lubricante con jabón de litio
U3D9S2S0.book Page 25 Wednesday, November 5, 2008 1:21 PM
Page 58 of 82

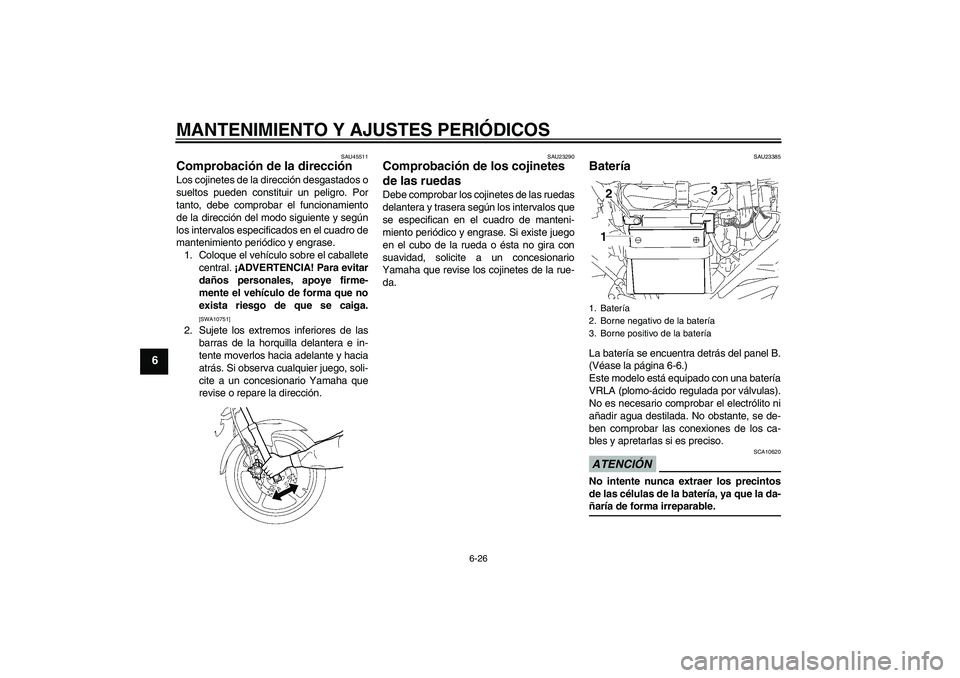

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6
SAU45511
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque el vehículo sobre el caballete
central. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23385
Batería La batería se encuentra detrás del panel B.
(Véase la página 6-6.)
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.ATENCIÓN
SCA10620
No intente nunca extraer los precintos
de las células de la batería, ya que la da-ñaría de forma irreparable.1. Batería
2. Borne negativo de la batería
3. Borne positivo de la batería
U3D9S2S0.book Page 26 Wednesday, November 5, 2008 1:21 PM
Page 59 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6

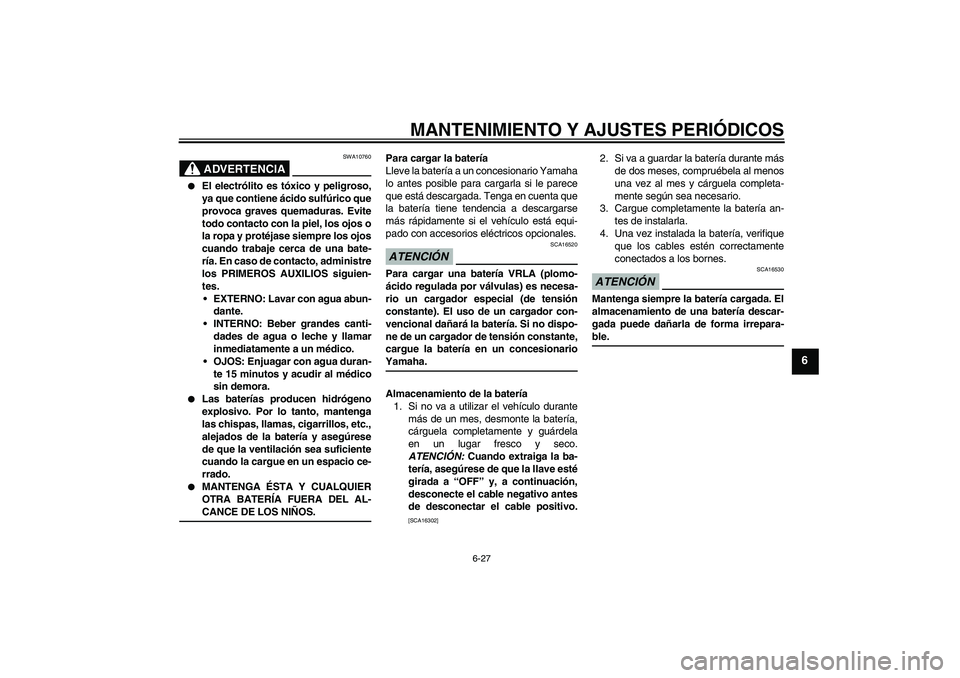

ADVERTENCIA
SWA10760
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16520
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería. Si no dispo-
ne de un cargador de tensión constante,
cargue la batería en un concesionarioYamaha.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positivo.
[SCA16302]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16530
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
U3D9S2S0.book Page 27 Wednesday, November 5, 2008 1:21 PM
Page 60 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6
SAU43212

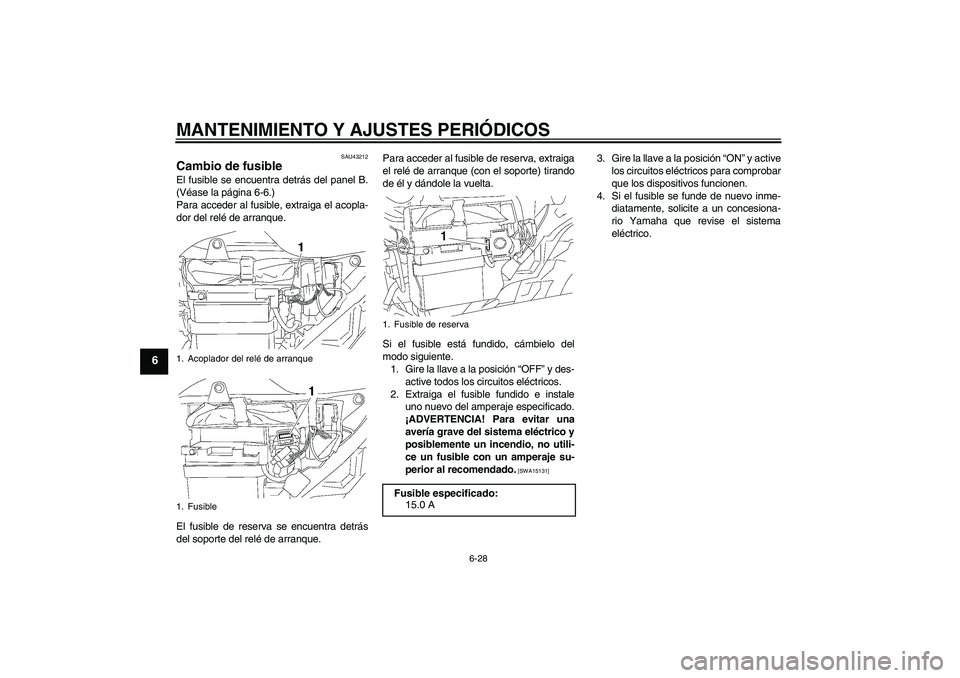

Cambio de fusible El fusible se encuentra detrás del panel B.
(Véase la página 6-6.)
Para acceder al fusible, extraiga el acopla-
dor del relé de arranque.
El fusible de reserva se encuentra detrás
del soporte del relé de arranque.Para acceder al fusible de reserva, extraiga
el relé de arranque (con el soporte) tirando
de él y dándole la vuelta.
Si el fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active todos los circuitos eléctricos.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15131]
3. Gire la llave a la posición “ON” y active
los circuitos eléctricos para comprobar
que los dispositivos funcionen.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. Acoplador del relé de arranque
1. Fusible
1. Fusible de reservaFusible especificado:
15.0 A
U3D9S2S0.book Page 28 Wednesday, November 5, 2008 1:21 PM
