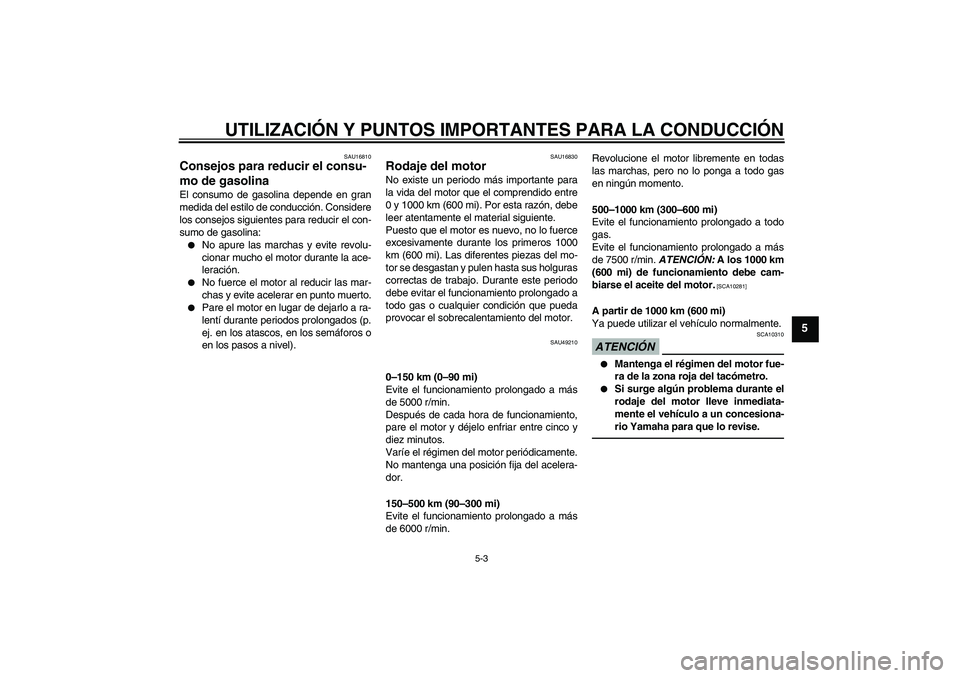

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16810
Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:

No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.


No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.


Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16830
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU49210
0–150 km (0–90 mi)
Evite el funcionamiento prolongado a más
de 5000 r/min.
Después de cada hora de funcionamiento,
pare el motor y déjelo enfriar entre cinco y
diez minutos.
Varíe el régimen del motor periódicamente.
No mantenga una posición fija del acelera-
dor.
150–500 km (90–300 mi)
Evite el funcionamiento prolongado a más
de 6000 r/min.Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas
en ningún momento.
500–1000 km (300–600 mi)
Evite el funcionamiento prolongado a todo
gas.
Evite el funcionamiento prolongado a más
de 7500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento debe cam-
biarse el aceite del motor.
[SCA10281]
A partir de 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.ATENCIÓN
SCA10310


Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.


Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
U51DS0S0.book Page 3 Tuesday, November 3, 2009 9:07 AM

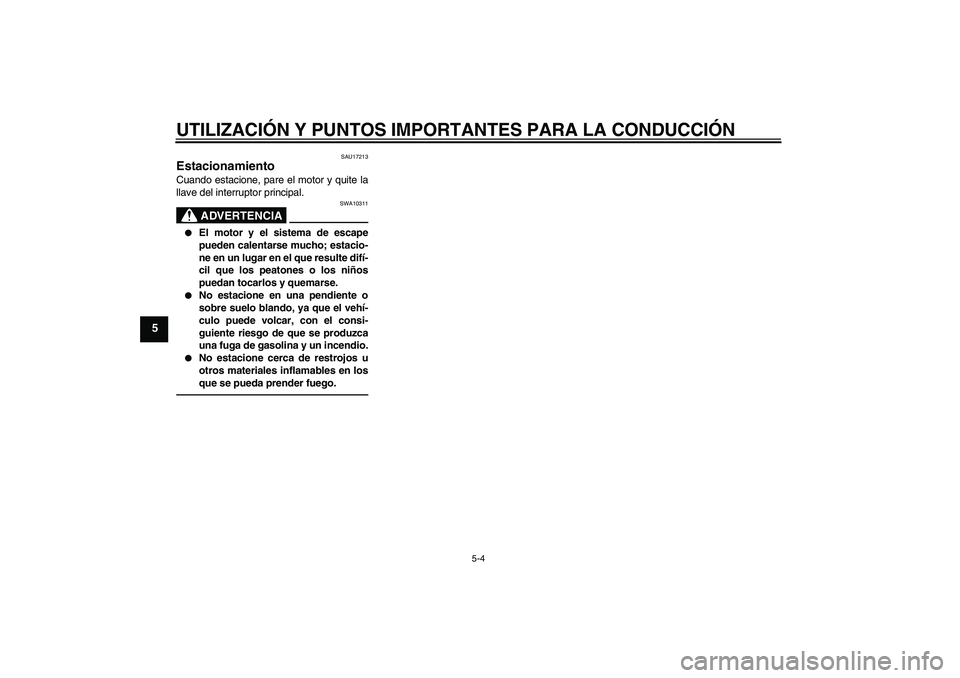

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU17213
Estacionamiento Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10311


El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.


No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.


No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
U51DS0S0.book Page 4 Tuesday, November 3, 2009 9:07 AM

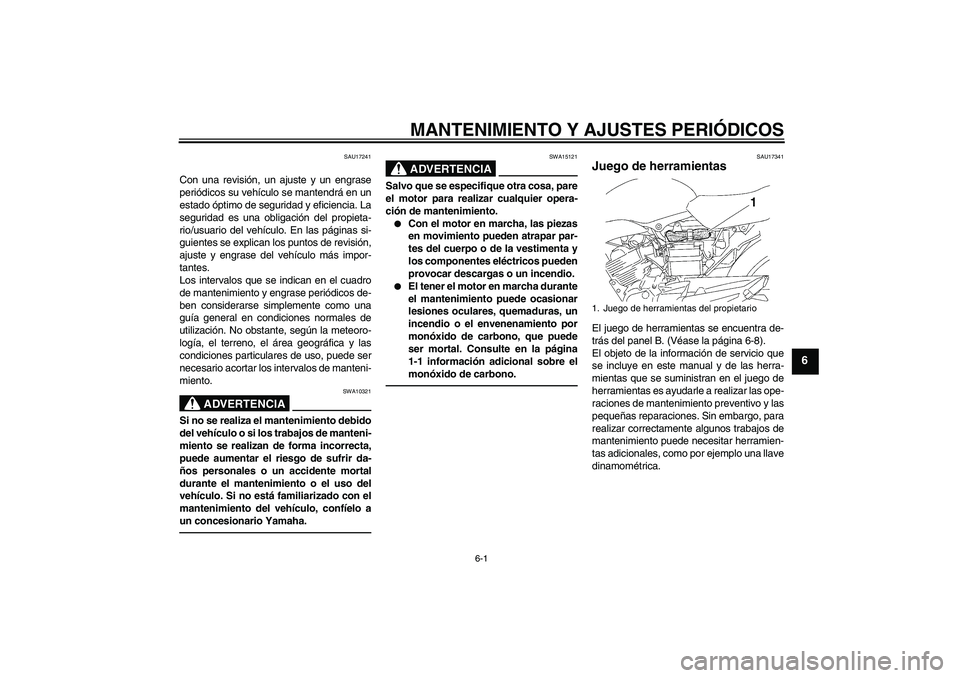

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17241
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
utilización. No obstante, según la meteoro-
logía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15121
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.

Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.


El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-1 información adicional sobre el
monóxido de carbono.
SAU17341
Juego de herramientas El juego de herramientas se encuentra de-
trás del panel B. (Véase la página 6-8).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.1. Juego de herramientas del propietario
U51DS0S0.book Page 1 Tuesday, November 3, 2009 9:07 AM

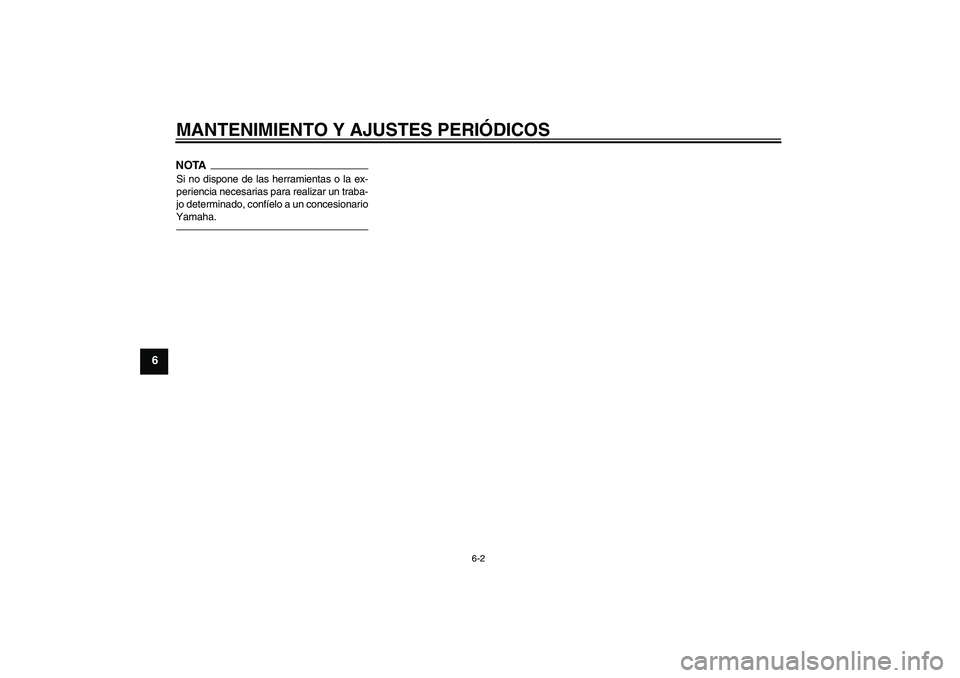

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.U51DS0S0.book Page 2 Tuesday, November 3, 2009 9:07 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46871
NOTA

Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.


A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46920
Cuadro de mantenimiento periódico del sistema de control de emisiones N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Línea de combusti-
bleComprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2BujíaComprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.√√√√
4*Inyección de gasoli-
naCompruebe el ralentí del motor.√√√√√√
5*Sistema de induc-
ción de aireComprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√
U51DS0S0.book Page 3 Tuesday, November 3, 2009 9:07 AM

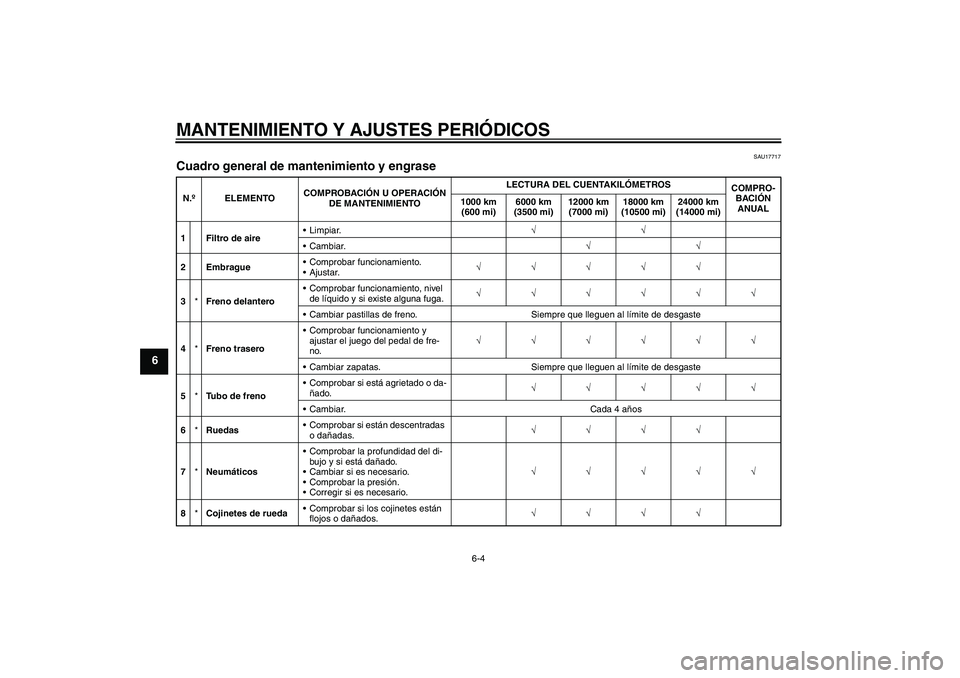

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU17717
Cuadro general de mantenimiento y engrase N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1Filtro de aireLimpiar.√√
Cambiar.√√
2 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
3*Freno delanteroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno traseroComprobar funcionamiento y
ajustar el juego del pedal de fre-
no.√√√√√√
Cambiar zapatas. Siempre que lleguen al límite de desgaste
5*Tubo de frenoComprobar si está agrietado o da-
ñado.√√√√√
Cambiar. Cada 4 años
6*RuedasComprobar si están descentradas
o dañadas.√√√√
7*NeumáticosComprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
8*Cojinetes de ruedaComprobar si los cojinetes están
flojos o dañados.√√√√
U51DS0S0.book Page 4 Tuesday, November 3, 2009 9:07 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
9*Bujes del pivote del
basculanteComprobar que los conjuntos de
bujes no estén flojos.√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 10000 km (6000 mi)
10Cadena de transmi-
siónCompruebe la holgura, la alinea-
ción y el estado de la cadena.
Ajuste y lubrique la cadena con
un lubricante especial para cade-
nas con juntas tóricas.Cada 1000 km (600 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
11*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 24000 km (14000 mi)
12*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
13Eje pivote de la ma-
neta de frenoLubricar con grasa de silicona.√√√√√
14Eje pivote del pedal
de frenoLubricar con grasa a base de ja-
bón de litio.√√√√√
15Eje pivote de la ma-
neta de embragueLubricar con grasa a base de ja-
bón de litio.√√√√√
16Caballete lateral, ca-
ballete centralComprobar funcionamiento.
Lubricar con grasa a base de ja-
bón de litio.√√√√√
17*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U51DS0S0.book Page 5 Tuesday, November 3, 2009 9:07 AM

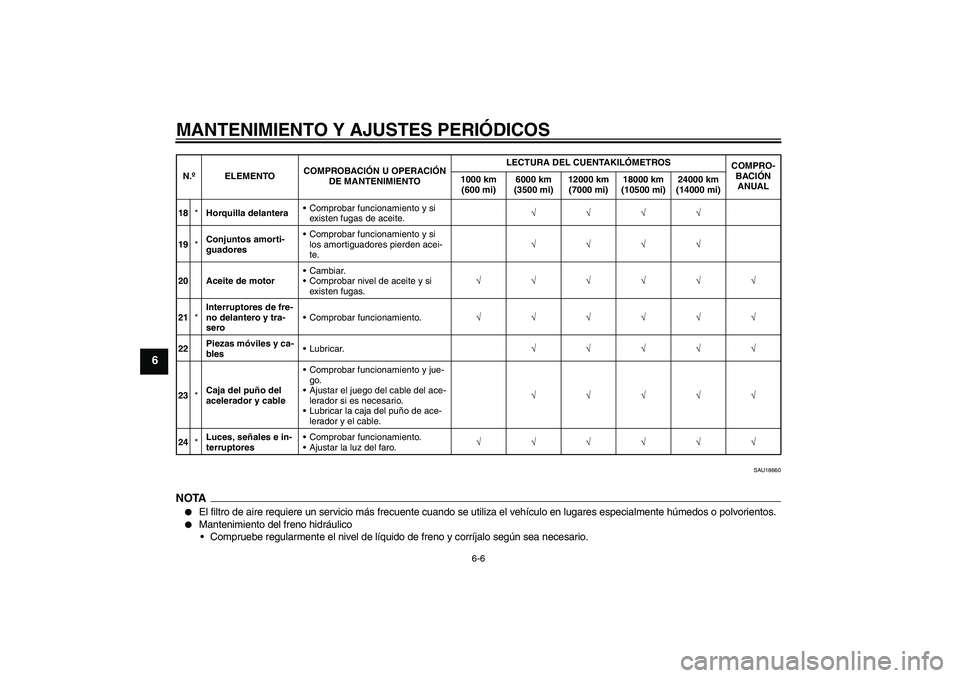

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
SAU18660
NOTA

El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
18*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√
19*Conjuntos amorti-
guadoresComprobar funcionamiento y si
los amortiguadores pierden acei-
te.√√√√
20 Aceite de motorCambiar.
Comprobar nivel de aceite y si
existen fugas.√√√√√√
21*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
22Piezas móviles y ca-
blesLubricar.√√√√√
23*Caja del puño del
acelerador y cableComprobar funcionamiento y jue-
go.
Ajustar el juego del cable del ace-
lerador si es necesario.
Lubricar la caja del puño de ace-
lerador y el cable.√√√√√
24*Luces, señales e in-
terruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U51DS0S0.book Page 6 Tuesday, November 3, 2009 9:07 AM

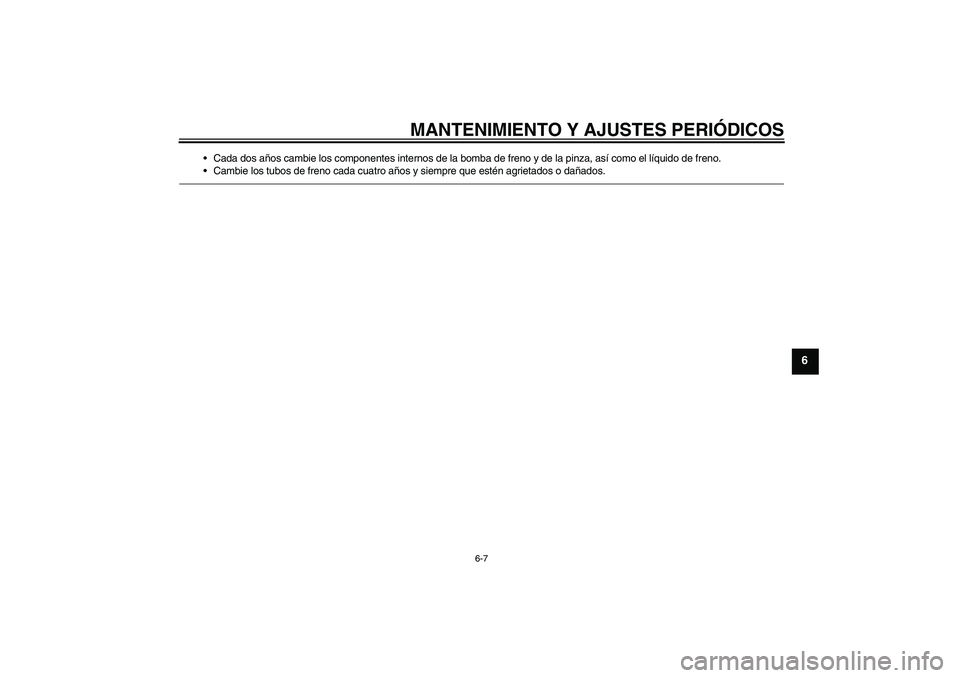

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U51DS0S0.book Page 7 Tuesday, November 3, 2009 9:07 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS

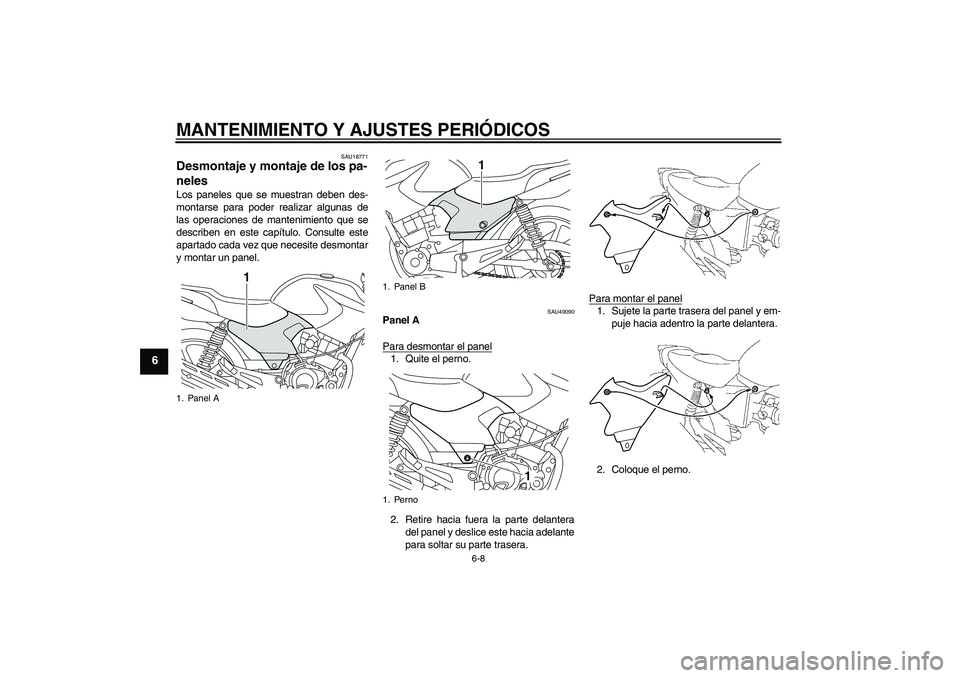

6-8
6
SAU18771
Desmontaje y montaje de los pa-
neles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU49090
Panel A
Para desmontar el panel1. Quite el perno.
2. Retire hacia fuera la parte delantera
del panel y deslice este hacia adelante
para soltar su parte trasera.Para montar el panel
1. Sujete la parte trasera del panel y em-
puje hacia adentro la parte delantera.
2. Coloque el perno.
1. Panel A
1
1. Panel B
1. Perno
1
1
U51DS0S0.book Page 8 Tuesday, November 3, 2009 9:07 AM
