YAMAHA YFM250R 2008 Notices Demploi (in French)

3-2
1
23
4
5
6
7
8
9
10
11

FBU17712

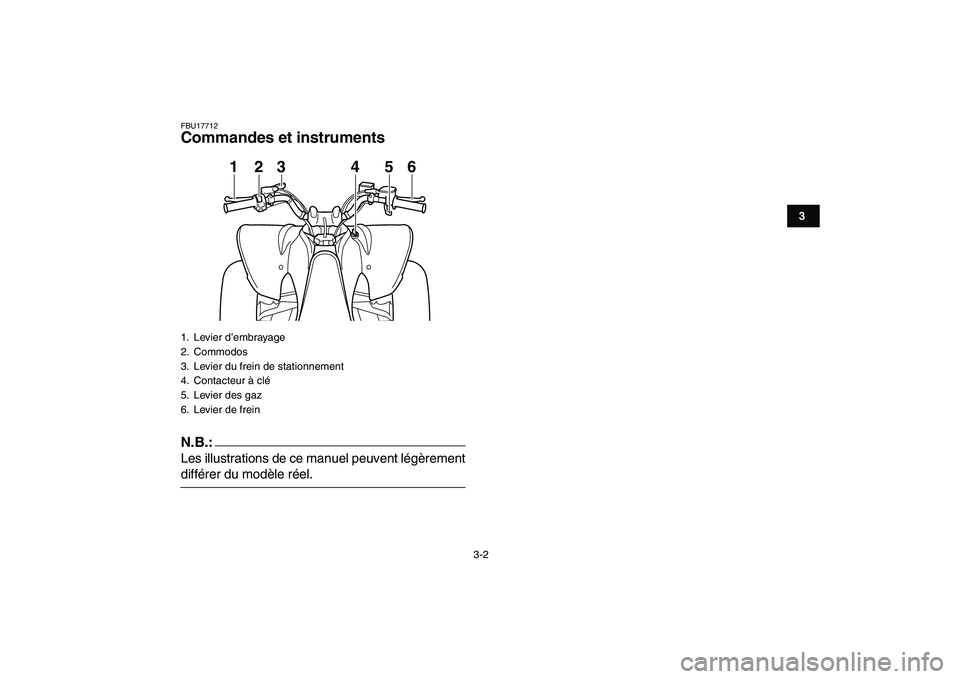

Commandes et instruments
N.B.:

Les illustrations de ce manuel peuvent légèrement
différer du modèle réel.
1. Levier d’embrayage
2. Commodos
3. Levier du frein de stationnement
4. Contacteur à clé
5. Levier des gaz
6. Levier de frein
1
2
3
4
5
6

4-1
1
2
34
5
6
7
8
9
10
11

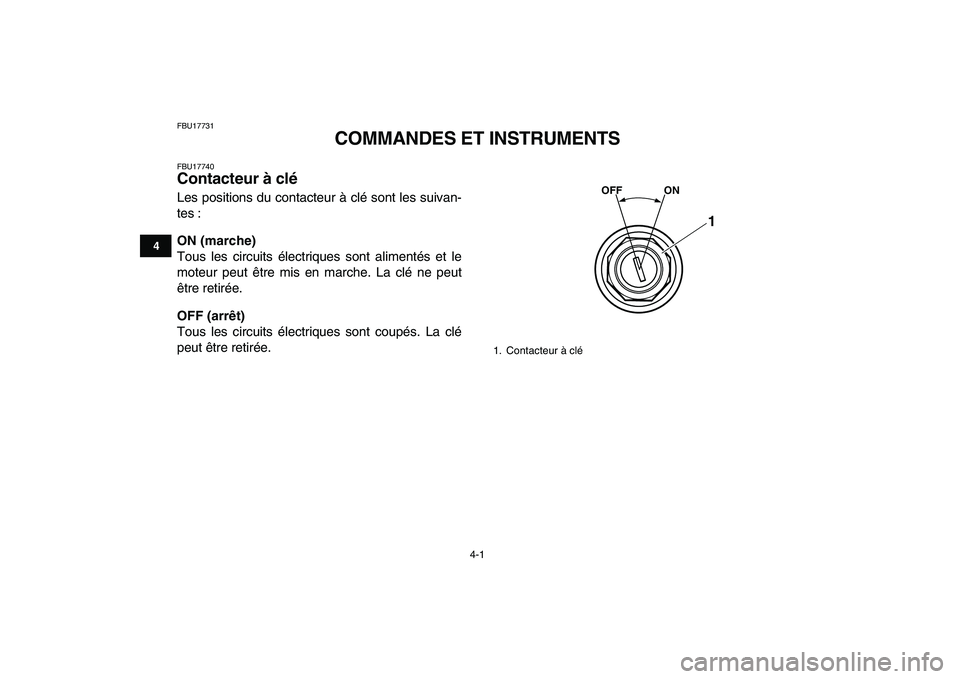

FBU17731
COMMANDES ET INSTRUMENTS
FBU17740
Contacteur à clé
Les positions du contacteur à clé sont les suivan-
tes :
ON (marche)
Tous les circuits électriques sont alimentés et le
moteur peut être mis en marche. La clé ne peut
être retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.

1. Contacteur à clé
OFF ON
1

4-2
1
2
34
5
6
7
8
9
10
11

FBU17781

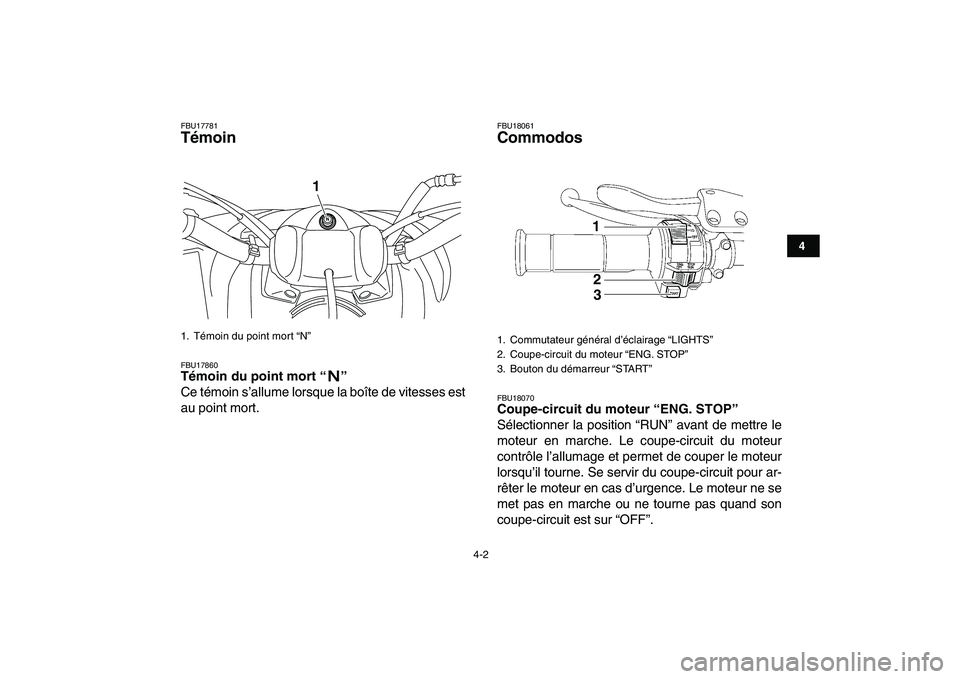

Témoin
FBU17860
Témoin du point mort “”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.
FBU18061
Commodos
FBU18070
Coupe-circuit du moteur “ENG. STOP”
Sélectionner la position “RUN” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “OFF”.
1. Témoin du point mort “N”
1

1. Commutateur général d’éclairage “LIGHTS”
2. Coupe-circuit du moteur “ENG. STOP”
3. Bouton du démarreur “START”
1
2
3

4-3
1
2
34
5
6
7
8
9
10
11

FBU18090

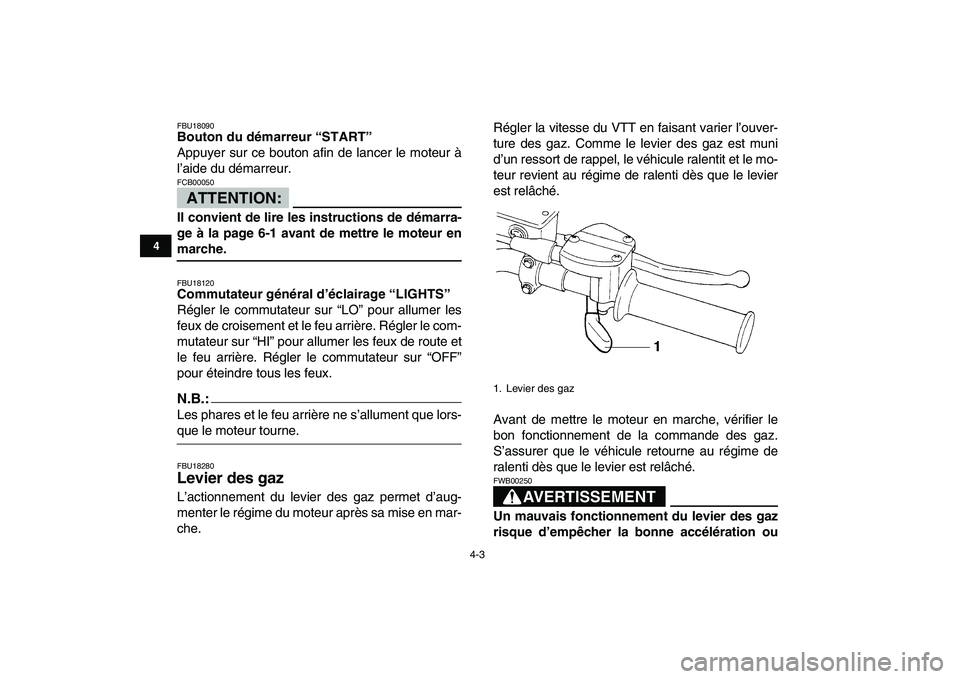

Bouton du démarreur “START”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur.
ATTENTION:

FCB00050
Il convient de lire les instructions de démarra-
ge à la page 6-1 avant de mettre le moteur en
marche.
FBU18120
Commutateur général d’éclairage “LIGHTS”
Régler le commutateur sur “LO” pour allumer les
feux de croisement et le feu arrière. Régler le com-
mutateur sur “HI” pour allumer les feux de route et
le feu arrière. Régler le commutateur sur “OFF”
pour éteindre tous les feux.
N.B.:

Les phares et le feu arrière ne s’allument que lors-
que le moteur tourne.
FBU18280
Levier des gaz
L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.
AVERTISSEMENT

FWB00250
Un mauvais fonctionnement du levier des gaz
risque d’empêcher la bonne accélération ou
1. Levier des gaz

4-4
1
2
34
5
6
7
8
9
10
11

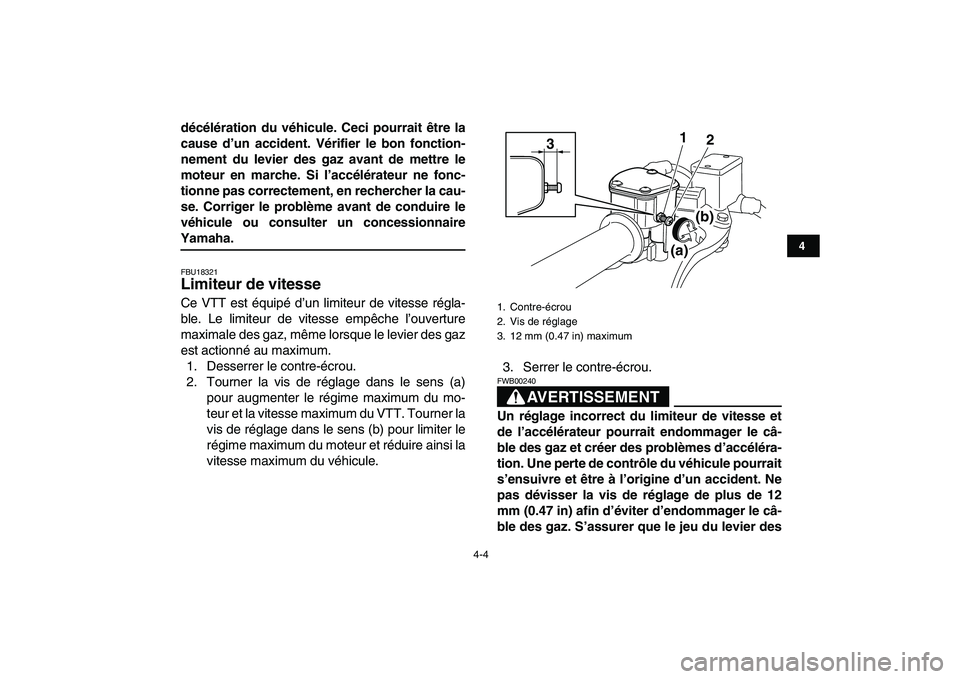

décélération du véhicule. Ceci pourrait être la
cause d’un accident. Vérifier le bon fonction-
nement du levier des gaz avant de mettre le
moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cau-
se. Corriger le problème avant de conduire le
véhicule ou consulter un concessionnaire
Yamaha.
FBU18321
Limiteur de vitesse
Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi la
vitesse maximum du véhicule.3. Serrer le contre-écrou.
AVERTISSEMENT
FWB00240
Un réglage incorrect du limiteur de vitesse et
de l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accéléra-
tion. Une perte de contrôle du véhicule pourrait
s’ensuivre et être à l’origine d’un accident. Ne
pas dévisser la vis de réglage de plus de 12
mm (0.47 in) afin d’éviter d’endommager le câ-
ble des gaz. S’assurer que le jeu du levier des
1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
31
2
(a)(b)

4-5
1
2
34
5
6
7
8
9
10
11

gaz soit toujours de 2.0–4.0 mm (0.08–0.16 in).
(Voir page 8-21.)
FBU18382

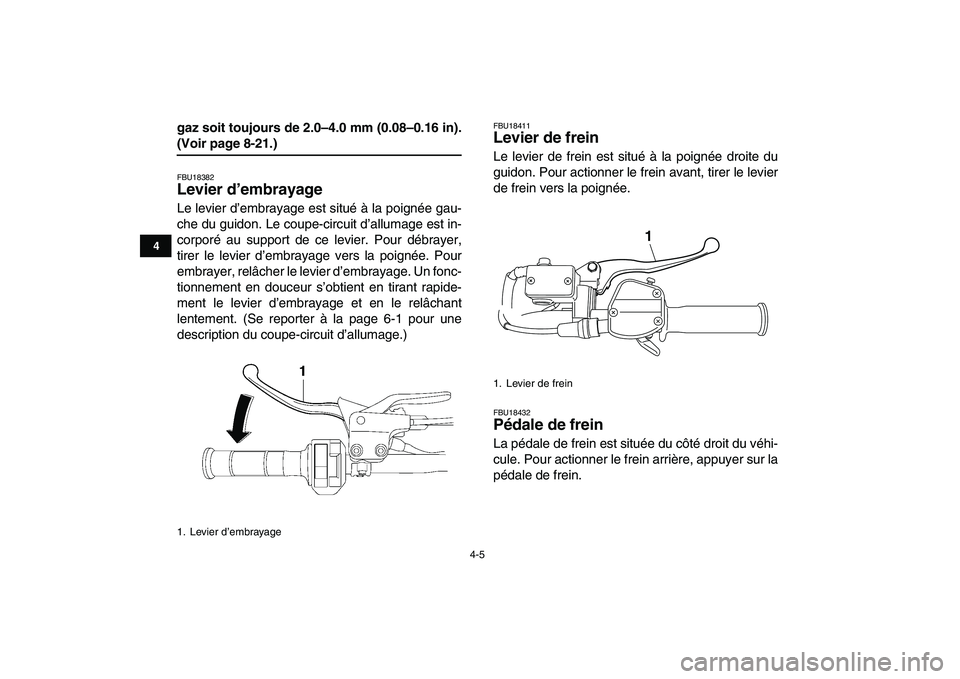

Levier d’embrayage
Le levier d’embrayage est situé à la poignée gau-
che du guidon. Le coupe-circuit d’allumage est in-
corporé au support de ce levier. Pour débrayer,
tirer le levier d’embrayage vers la poignée. Pour
embrayer, relâcher le levier d’embrayage. Un fonc-
tionnement en douceur s’obtient en tirant rapide-
ment le levier d’embrayage et en le relâchant
lentement. (Se reporter à la page 6-1 pour une
description du coupe-circuit d’allumage.)
FBU18411
Levier de frein
Le levier de frein est situé à la poignée droite du
guidon. Pour actionner le frein avant, tirer le levier
de frein vers la poignée.
FBU18432
Pédale de frein
La pédale de frein est située du côté droit du véhi-
cule. Pour actionner le frein arrière, appuyer sur la
pédale de frein.
1. Levier d’embrayage
1. Levier de frein
1

4-6
1
2
34
5
6
7
8
9
10
11

FBU18520

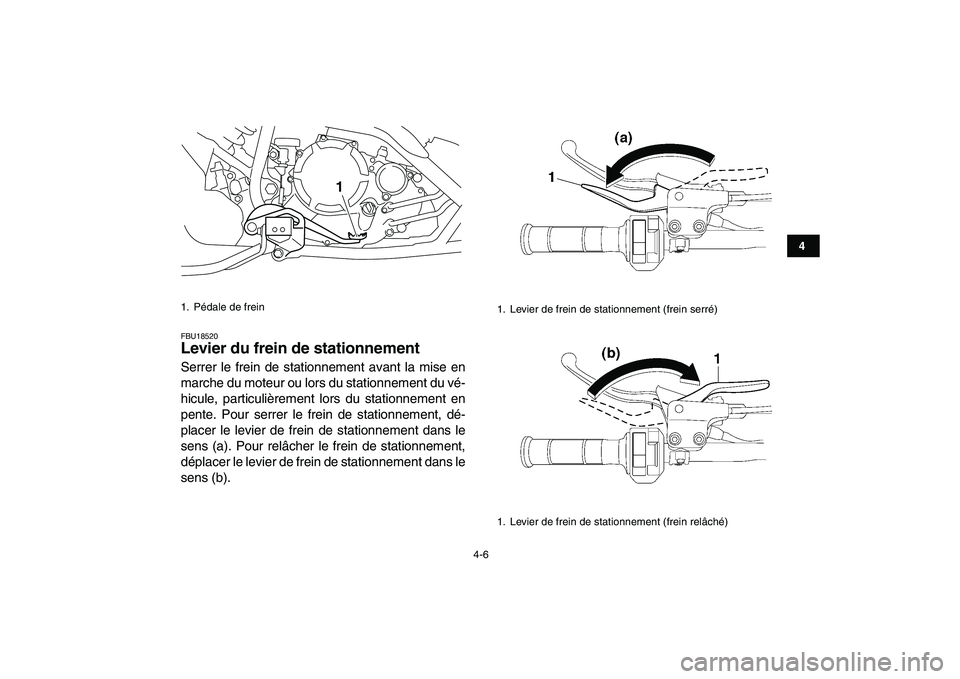

Levier du frein de stationnement
Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du vé-
hicule, particulièrement lors du stationnement en
pente. Pour serrer le frein de stationnement, dé-
placer le levier de frein de stationnement dans le
sens (a). Pour relâcher le frein de stationnement,
déplacer le levier de frein de stationnement dans le
sens (b).
1. Pédale de frein
1

1. Levier de frein de stationnement (frein serré)
1. Levier de frein de stationnement (frein relâché)

4-7
1
2
34
5
6
7
8
9
10
11
AVERTISSEMENT

FWB00220

Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le VTT
pourrait se déplacer inopinément si le frein
de stationnement n’est pas serré avant la
mise en marche du moteur. Ceci pourrait en-
traîner une perte de contrôle du véhicule,
voire une collision.

S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de sta-
tionnement n’est pas libéré avant le
démarrage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins ris-
quent de s’user prématurément.
FBU18530

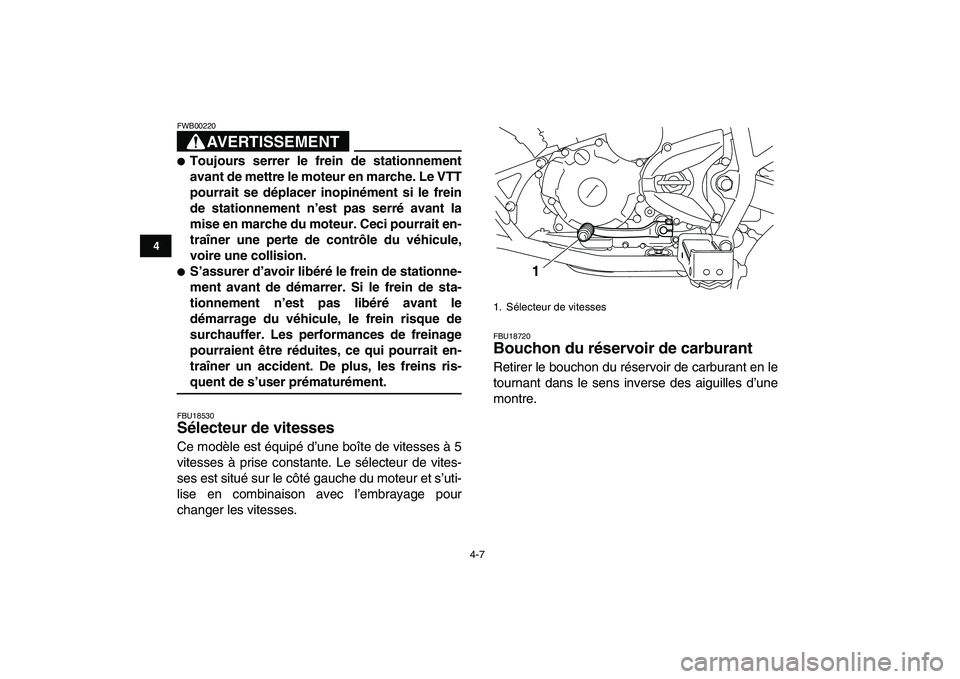

Sélecteur de vitesses
Ce modèle est équipé d’une boîte de vitesses à 5
vitesses à prise constante. Le sélecteur de vites-
ses est situé sur le côté gauche du moteur et s’uti-
lise en combinaison avec l’embrayage pour
changer les vitesses.
FBU18720
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.
1. Sélecteur de vitesses1

4-8
1
2
34
5
6
7
8
9
10
11

FBU18752

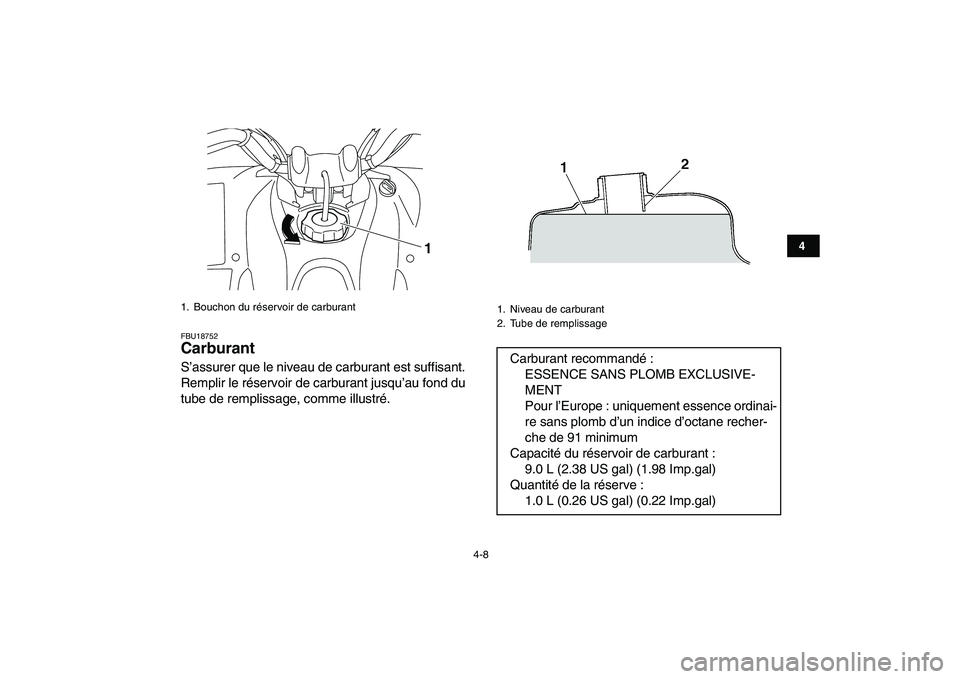

Carburant
S’assurer que le niveau de carburant est suffisant.
Remplir le réservoir de carburant jusqu’au fond du
tube de remplissage, comme illustré.
1. Bouchon du réservoir de carburant
1

1. Niveau de carburant
2. Tube de remplissage
Carburant recommandé :
ESSENCE SANS PLOMB EXCLUSIVE-
MENT
Pour l’Europe : uniquement essence ordinai-
re sans plomb d’un indice d’octane recher-
che de 91 minimum
Capacité du réservoir de carburant :
9.0 L (2.38 US gal) (1.98 Imp.gal)
Quantité de la réserve :
1.0 L (0.26 US gal) (0.22 Imp.gal)

4-9
1
2
34
5
6
7
8
9
10
11

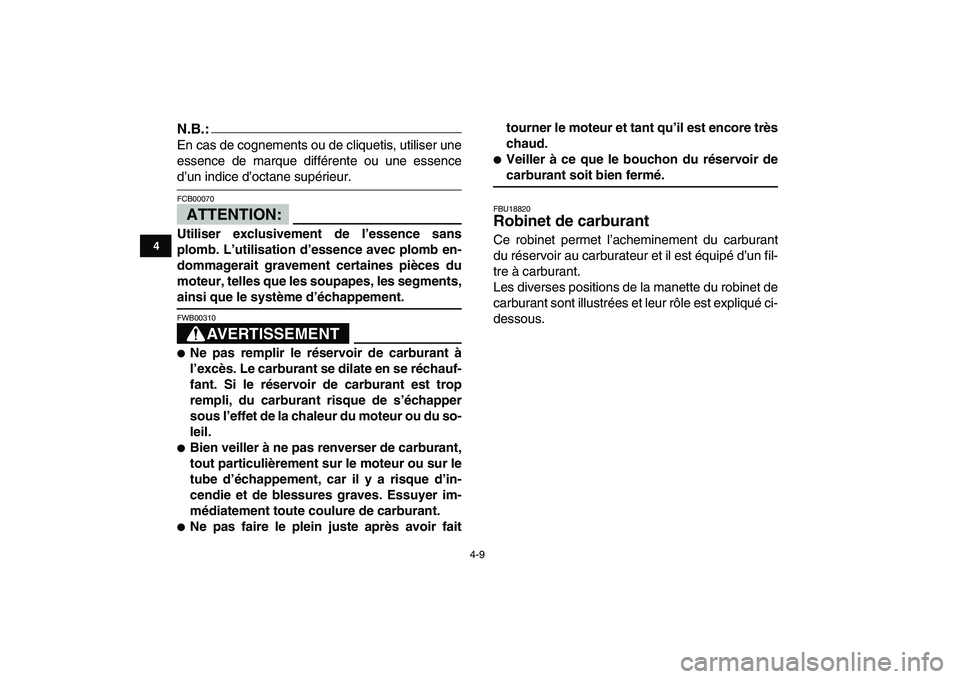

N.B.:

En cas de cognements ou de cliquetis, utiliser une
essence de marque différente ou une essence
d’un indice d’octane supérieur.
ATTENTION:

FCB00070
Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,
ainsi que le système d’échappement.
AVERTISSEMENT

FWB00310

Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du so-
leil.

Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tube d’échappement, car il y a risque d’in-
cendie et de blessures graves. Essuyer im-
médiatement toute coulure de carburant.

Ne pas faire le plein juste après avoir faittourner le moteur et tant qu’il est encore très
chaud.

Veiller à ce que le bouchon du réservoir de
carburant soit bien fermé.
FBU18820
Robinet de carburant
Ce robinet permet l’acheminement du carburant
du réservoir au carburateur et il est équipé d’un fil-
tre à carburant.
Les diverses positions de la manette du robinet de
carburant sont illustrées et leur rôle est expliqué ci-
dessous.
