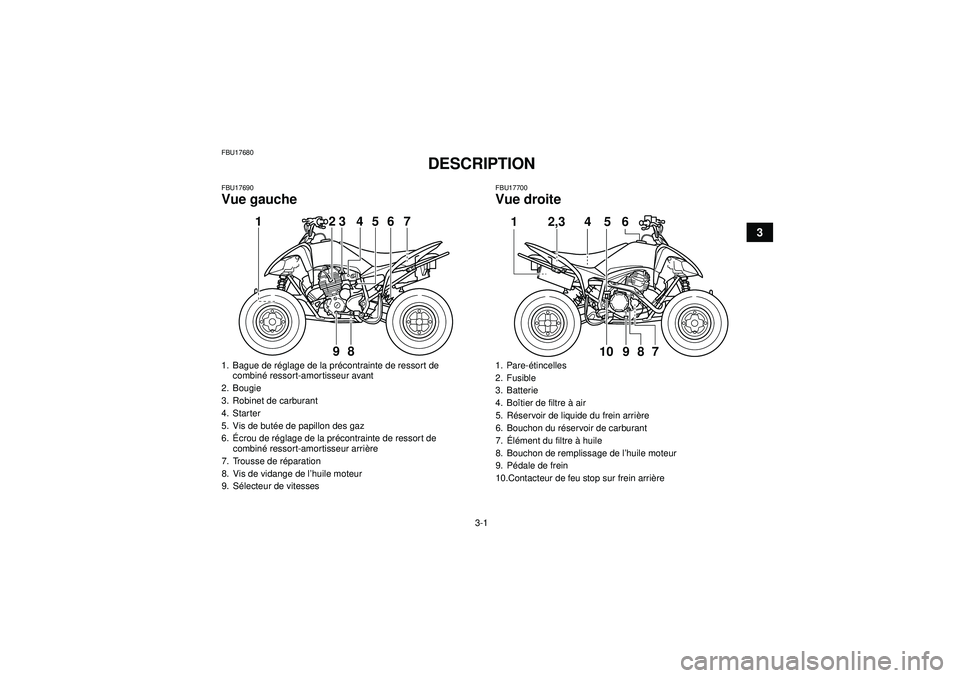

FBU17680
DESCRIPTION
FBU17690Vue gauche
FBU17700Vue droite
1. Bague de réglage de la pr écontrainte de ressort de
combin é ressort-amortisseur avant
2. Bougie
3. Robinet de carburant
4. Starter
5. Vis de but ée de papillon des gaz
6. Écrou de r églage de la pr écontrainte de ressort de
combin é ressort-amortisseur arri ère
7. Trousse de r éparation
8. Vis de vidange de l ’huile moteur
9. S électeur de vitesses
345
6
7
2
1
9
8
1. Pare-étincelles
2. Fusible
3. Batterie
4. Boî tier de filtre à air
5. R éservoir de liquide du frein arri ère
6. Bouchon du r éservoir de carburant
7. Élé ment du filtre à huile
8. Bouchon de remplissage de l ’huile moteur
9. P édale de frein
10.Contacteur de feu stop sur frein arri ère
8
146
5
2,3
7
9
10
