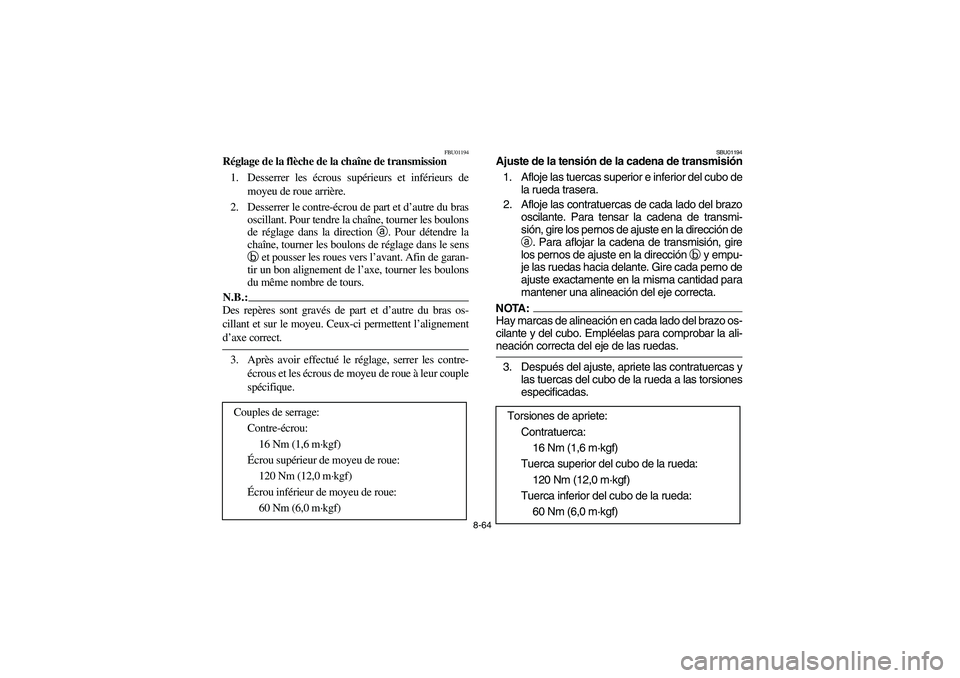

Réglage de la flèche de la chaîne de transmission
1. Desserrer les écrous supérieurs et inférieurs de
moyeu de roue arrière.
2. Desserrer le contre-écrou de part et d’autre du bras
oscillant. Pour tendre la chaîne, tourner les boulons
de réglage dans la direction a
. Pour détendre la
chaîne, tourner les boulons de réglage dans le sens
b
et pousser les roues vers l’avant. Afin de garan-
tir un bon alignement de l’axe, tourner les boulons
du même nombre de tours.N.B.:_ Des repères sont gravés de part et d’autre du bras os-
cillant et sur le moyeu. Ceux-ci permettent l’alignement
d’axe correct. _3. Après avoir effectué le réglage, serrer les contre-
écrous et les écrous de moyeu de roue à leur couple
spécifique.
Couples de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
Écrou supérieur de moyeu de roue:
120 Nm (12,0 m·kgf)
Écrou inférieur de moyeu de roue:
60 Nm (6,0 m·kgf)
SBU01194
Ajuste de la tensión de la cadena de transmisión
1. Afloje las tuercas superior e inferior del cubo de
la rueda trasera.
2. Afloje las contratuercas de cada lado del brazo
oscilante. Para tensar la cadena de transmi-
sión, gire los pernos de ajuste en la dirección de
a. Para aflojar la cadena de transmisión, gire
los pernos de ajuste en la dirección
b y empu-
je las ruedas hacia delante. Gire cada perno de
ajuste exactamente en la misma cantidad para
mantener una alineación del eje correcta.NOTA:_ Hay marcas de alineación en cada lado del brazo os-
cilante y del cubo. Empléelas para comprobar la ali-
neación correcta del eje de las ruedas. _3. Después del ajuste, apriete las contratuercas y
las tuercas del cubo de la rueda a las torsiones
especificadas.
Torsiones de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
Tuerca superior del cubo de la rueda:
120 Nm (12,0 m·kgf)
Tuerca inferior del cubo de la rueda:
60 Nm (6,0 m·kgf)
U5NF62.book Page 64 Wednesday, May 8, 2002 1:40 PM

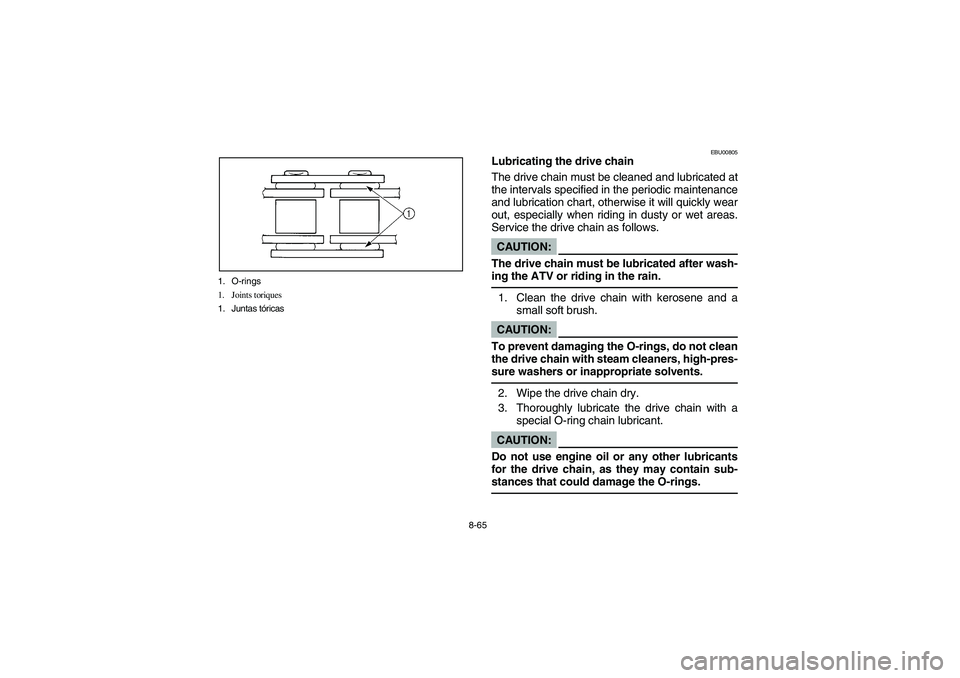

8-65 1. O-rings
1. Joints toriques
1. Juntas tóricas
EBU00805
Lubricating the drive chain
The drive chain must be cleaned and lubricated at
the intervals specified in the periodic maintenance
and lubrication chart, otherwise it will quickly wear
out, especially when riding in dusty or wet areas.
Service the drive chain as follows.CAUTION:_ The drive chain must be lubricated after wash-
ing the ATV or riding in the rain. _1. Clean the drive chain with kerosene and a
small soft brush.CAUTION:_ To prevent damaging the O-rings, do not clean
the drive chain with steam cleaners, high-pres-
sure washers or inappropriate solvents. _2. Wipe the drive chain dry.
3. Thoroughly lubricate the drive chain with a
special O-ring chain lubricant.CAUTION:_ Do not use engine oil or any other lubricants
for the drive chain, as they may contain sub-
stances that could damage the O-rings. _
U5NF62.book Page 65 Wednesday, May 8, 2002 1:40 PM

8-66
FBU00805

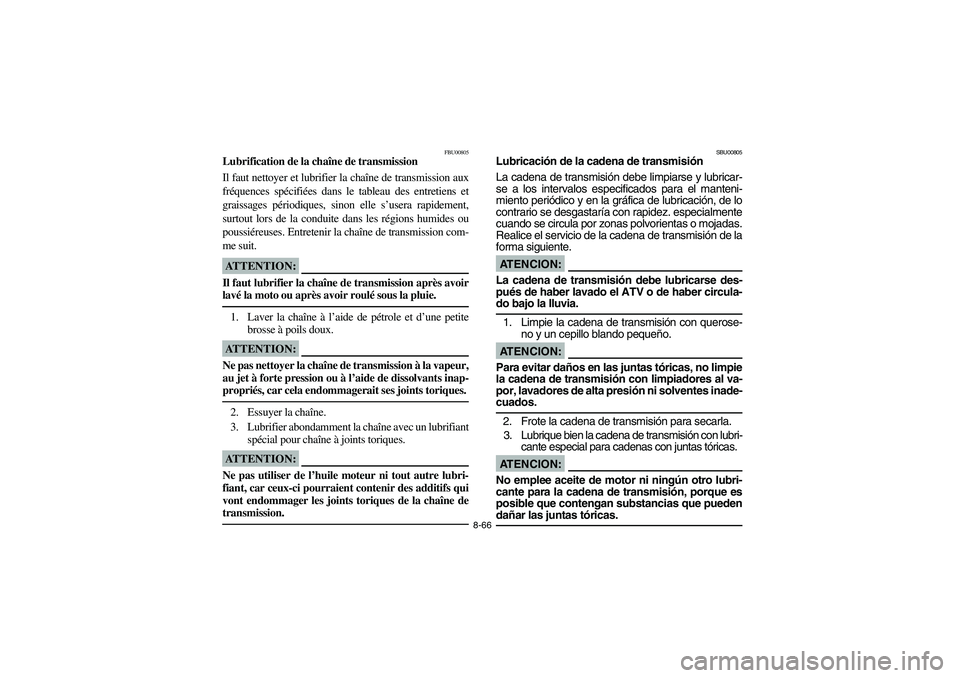

Lubrification de la chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de transmission aux
fréquences spécifiées dans le tableau des entretiens et
graissages périodiques, sinon elle s’usera rapidement,
surtout lors de la conduite dans les régions humides ou
poussiéreuses. Entretenir la chaîne de transmission com-
me suit.ATTENTION:Il faut lubrifier la chaîne de transmission après avoir
lavé la moto ou après avoir roulé sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une petite
brosse à poils doux.ATTENTION:Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de dissolvants inap-
propriés, car cela endommagerait ses joints toriques. _2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant
spécial pour chaîne à joints toriques.ATTENTION:Ne pas utiliser de l’huile moteur ni tout autre lubri-
fiant, car ceux-ci pourraient contenir des additifs qui
vont endommager les joints toriques de la chaîne de
transmission. _
SBU00805
Lubricación de la cadena de transmisión
La cadena de transmisión debe limpiarse y lubricar-
se a los intervalos especificados para el manteni-
miento periódico y en la gráfica de lubricación, de lo
contrario se desgastaría con rapidez. especialmente
cuando se circula por zonas polvorientas o mojadas.
Realice el servicio de la cadena de transmisión de la
forma siguiente.AT E N C I O N :_ La cadena de transmisión debe lubricarse des-
pués de haber lavado el ATV o de haber circula-
do bajo la lluvia. _1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.AT E N C I O N :_ Para evitar daños en las juntas tóricas, no limpie
la cadena de transmisión con limpiadores al va-
por, lavadores de alta presión ni solventes inade-
cuados. _2. Frote la cadena de transmisión para secarla.
3. Lubrique bien la cadena de transmisión con lubri-
cante especial para cadenas con juntas tóricas.AT E N C I O N :_ No emplee aceite de motor ni ningún otro lubri-
cante para la cadena de transmisión, porque es
posible que contengan substancias que pueden
dañar las juntas tóricas. _
U5NF62.book Page 66 Wednesday, May 8, 2002 1:40 PM

8-77 1. Battery 2. Battery breather hose
3. Guide
1. Batterie 2. Reniflard de batterie
3. Bride
1. Batería 2. Manguera del respiradero de la batería
3. Guía
EBU00379

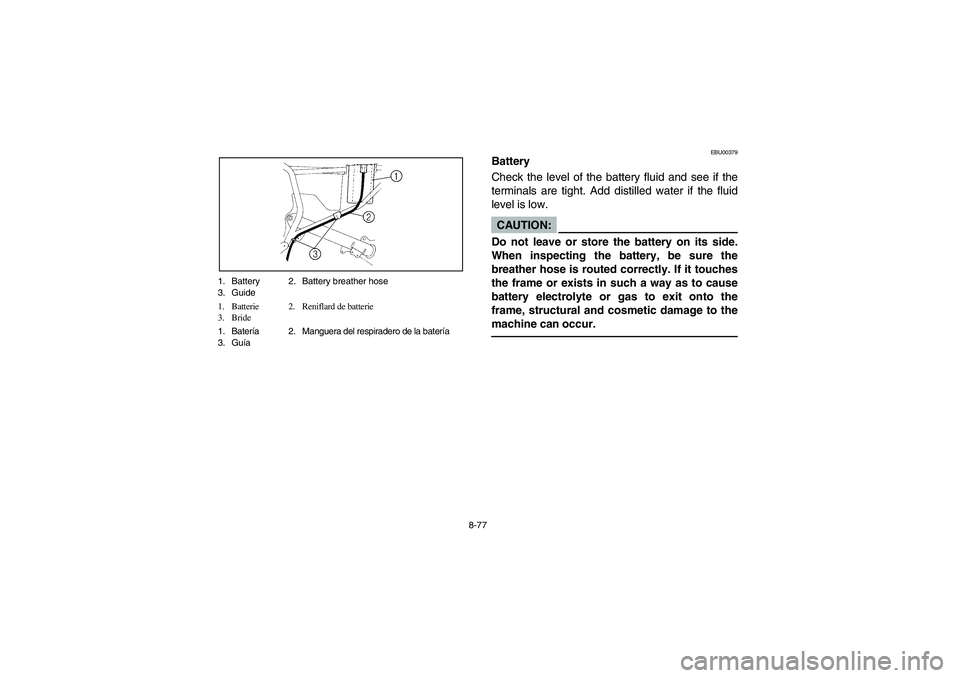

Battery
Check the level of the battery fluid and see if the
terminals are tight. Add distilled water if the fluid
level is low.CAUTION:
Do not leave or store the battery on its side.
When inspecting the battery, be sure the
breather hose is routed correctly. If it touches
the frame or exists in such a way as to cause
battery electrolyte or gas to exit onto the
frame, structural and cosmetic damage to the
machine can occur.
U5NF62.book Page 77 Wednesday, May 8, 2002 1:40 PM

8-80

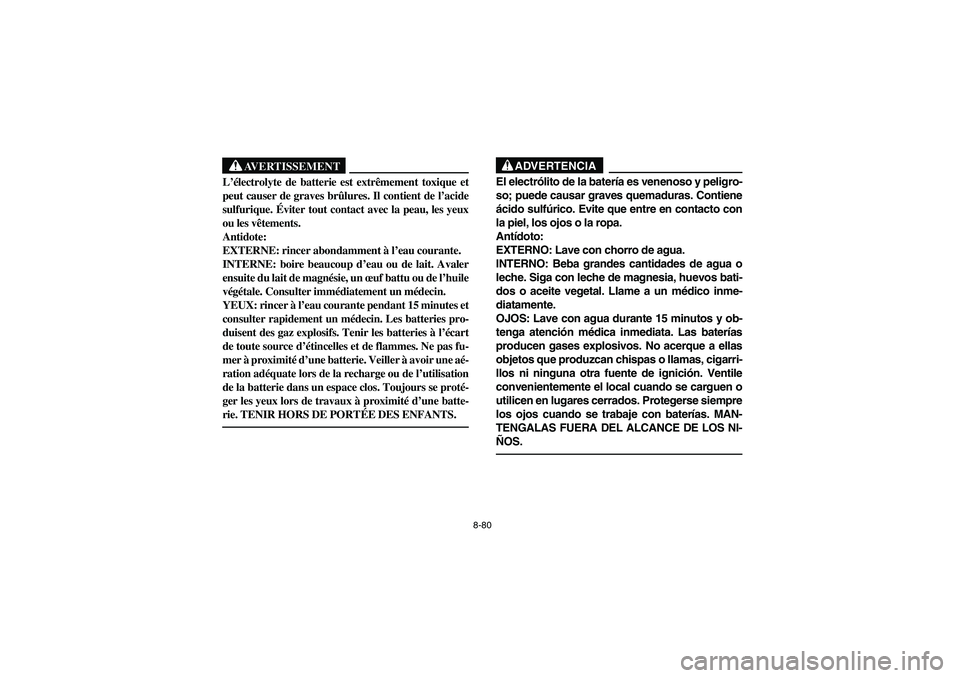

AVERTISSEMENT
_ L’électrolyte de batterie est extrêmement toxique et
peut causer de graves brûlures. Il contient de l’acide
sulfurique. Éviter tout contact avec la peau, les yeux
ou les vêtements.
Antidote:
EXTERNE: rincer abondamment à l’eau courante.
INTERNE: boire beaucoup d’eau ou de lait. Avaler
ensuite du lait de magnésie, un œuf battu ou de l’huile
végétale. Consulter immédiatement un médecin.
YEUX: rincer à l’eau courante pendant 15 minutes et
consulter rapidement un médecin. Les batteries pro-
duisent des gaz explosifs. Tenir les batteries à l’écart
de toute source d’étincelles et de flammes. Ne pas fu-
mer à proximité d’une batterie. Veiller à avoir une aé-
ration adéquate lors de la recharge ou de l’utilisation
de la batterie dans un espace clos. Toujours se proté-
ger les yeux lors de travaux à proximité d’une batte-
rie. TENIR HORS DE PORTÉE DES ENFANTS. _
ADVERTENCIA
El electrólito de la batería es venenoso y peligro-
so; puede causar graves quemaduras. Contiene
ácido sulfúrico. Evite que entre en contacto con
la piel, los ojos o la ropa.
Antídoto:
EXTERNO: Lave con chorro de agua.
INTERNO: Beba grandes cantidades de agua o
leche. Siga con leche de magnesia, huevos bati-
dos o aceite vegetal. Llame a un médico inme-
diatamente.
OJOS: Lave con agua durante 15 minutos y ob-
tenga atención médica inmediata. Las baterías
producen gases explosivos. No acerque a ellas
objetos que produzcan chispas o llamas, cigarri-
llos ni ninguna otra fuente de ignición. Ventile
convenientemente el local cuando se carguen o
utilicen en lugares cerrados. Protegerse siempre
los ojos cuando se trabaje con baterías. MAN-
TENGALAS FUERA DEL ALCANCE DE LOS NI-
ÑOS.
U5NF62.book Page 80 Wednesday, May 8, 2002 1:40 PM

8-84

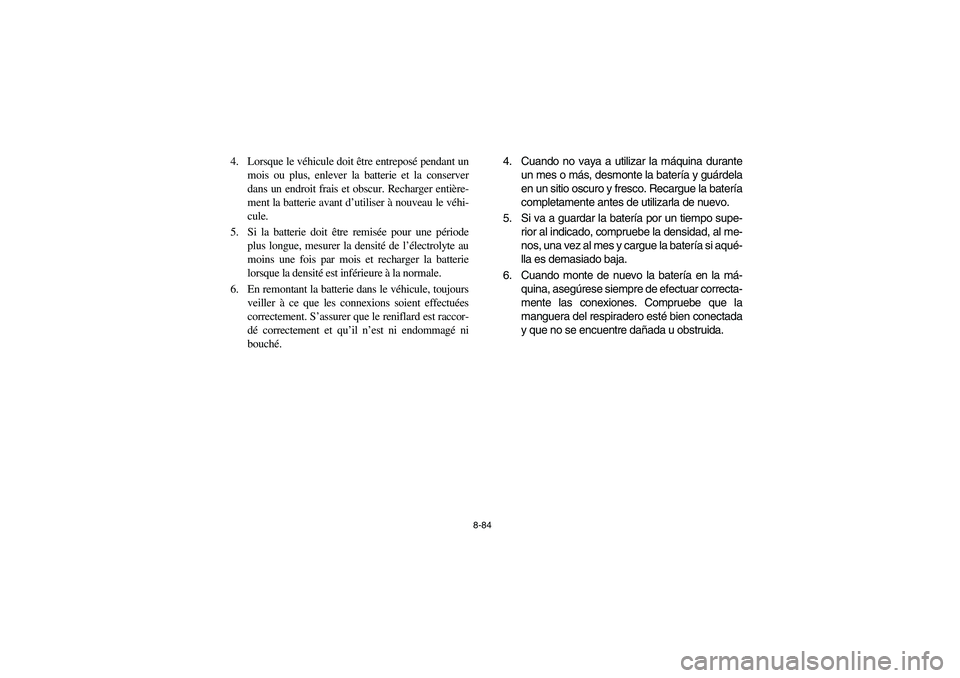

4. Lorsque le véhicule doit être entreposé pendant un
mois ou plus, enlever la batterie et la conserver
dans un endroit frais et obscur. Recharger entière-
ment la batterie avant d’utiliser à nouveau le véhi-
cule.
5. Si la batterie doit être remisée pour une période
plus longue, mesurer la densité de l’électrolyte au
moins une fois par mois et recharger la batterie
lorsque la densité est inférieure à la normale.
6. En remontant la batterie dans le véhicule, toujours
veiller à ce que les connexions soient effectuées
correctement. S’assurer que le reniflard est raccor-
dé correctement et qu’il n’est ni endommagé ni
bouché. 4. Cuando no vaya a utilizar la máquina durante
un mes o más, desmonte la batería y guárdela
en un sitio oscuro y fresco. Recargue la batería
completamente antes de utilizarla de nuevo.
5. Si va a guardar la batería por un tiempo supe-
rior al indicado, compruebe la densidad, al me-
nos, una vez al mes y cargue la batería si aqué-
lla es demasiado baja.
6. Cuando monte de nuevo la batería en la má-
quina, asegúrese siempre de efectuar correcta-
mente las conexiones. Compruebe que la
manguera del respiradero esté bien conectada
y que no se encuentre dañada u obstruida.
U5NF62.book Page 84 Wednesday, May 8, 2002 1:40 PM

8-86
FBU00395

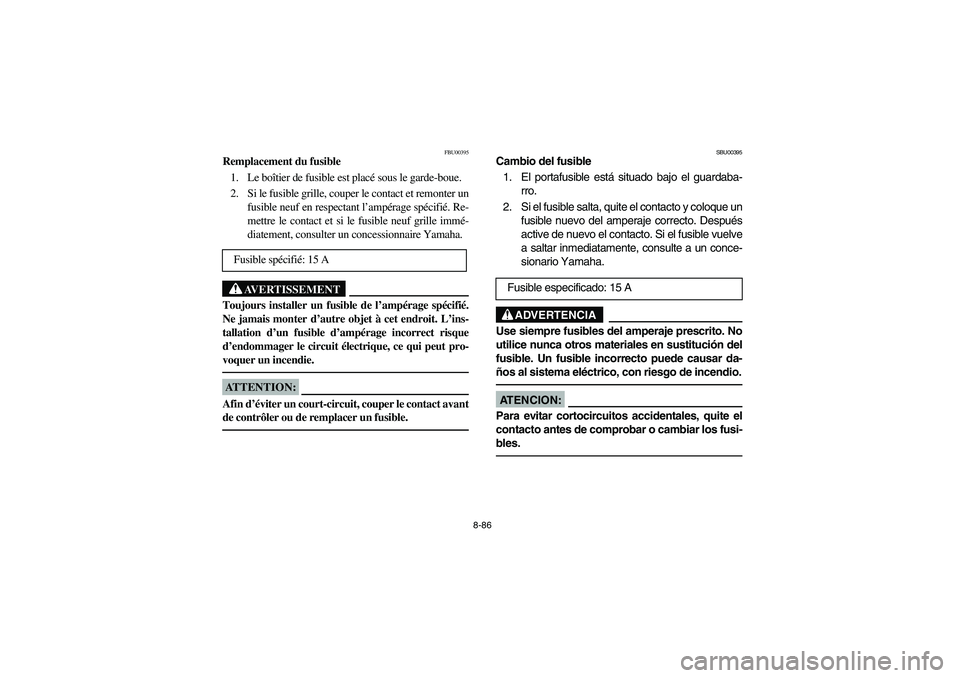

Remplacement du fusible
1. Le boîtier de fusible est placé sous le garde-boue.
2. Si le fusible grille, couper le contact et remonter un
fusible neuf en respectant l’ampérage spécifié. Re-
mettre le contact et si le fusible neuf grille immé-
diatement, consulter un concessionnaire Yamaha.
AVERTISSEMENT
_ Toujours installer un fusible de l’ampérage spécifié.
Ne jamais monter d’autre objet à cet endroit. L’ins-
tallation d’un fusible d’ampérage incorrect risque
d’endommager le circuit électrique, ce qui peut pro-
voquer un incendie. _ATTENTION:_ Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible. _
Fusible spécifié: 15 A
SBU00395
Cambio del fusible
1. El portafusible está situado bajo el guardaba-
rro.
2. Si el fusible salta, quite el contacto y coloque un
fusible nuevo del amperaje correcto. Después
active de nuevo el contacto. Si el fusible vuelve
a saltar inmediatamente, consulte a un conce-
sionario Yamaha.
ADVERTENCIA
Use siempre fusibles del amperaje prescrito. No
utilice nunca otros materiales en sustitución del
fusible. Un fusible incorrecto puede causar da-
ños al sistema eléctrico, con riesgo de incendio.AT E N C I O N :Para evitar cortocircuitos accidentales, quite el
contacto antes de comprobar o cambiar los fusi-
bles.
Fusible especificado: 15 A
U5NF62.book Page 86 Wednesday, May 8, 2002 1:40 PM

8-92

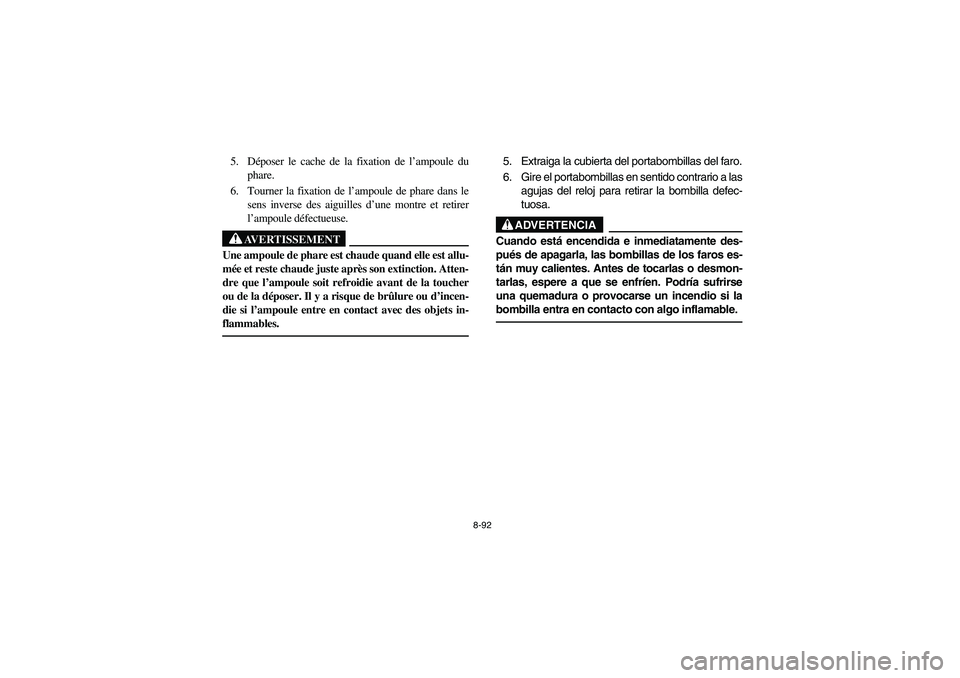

5. Déposer le cache de la fixation de l’ampoule du
phare.
6. Tourner la fixation de l’ampoule de phare dans le
sens inverse des aiguilles d’une montre et retirer
l’ampoule défectueuse.
AVERTISSEMENT
_ Une ampoule de phare est chaude quand elle est allu-
mée et reste chaude juste après son extinction. Atten-
dre que l’ampoule soit refroidie avant de la toucher
ou de la déposer. Il y a risque de brûlure ou d’incen-
die si l’ampoule entre en contact avec des objets in-
flammables. _
5. Extraiga la cubierta del portabombillas del faro.
6. Gire el portabombillas en sentido contrario a las
agujas del reloj para retirar la bombilla defec-
tuosa.
ADVERTENCIA
_ Cuando está encendida e inmediatamente des-
pués de apagarla, las bombillas de los faros es-
tán muy calientes. Antes de tocarlas o desmon-
tarlas, espere a que se enfríen. Podría sufrirse
una quemadura o provocarse un incendio si la
bombilla entra en contacto con algo inflamable. _
U5NF62.book Page 92 Wednesday, May 8, 2002 1:40 PM

9-6

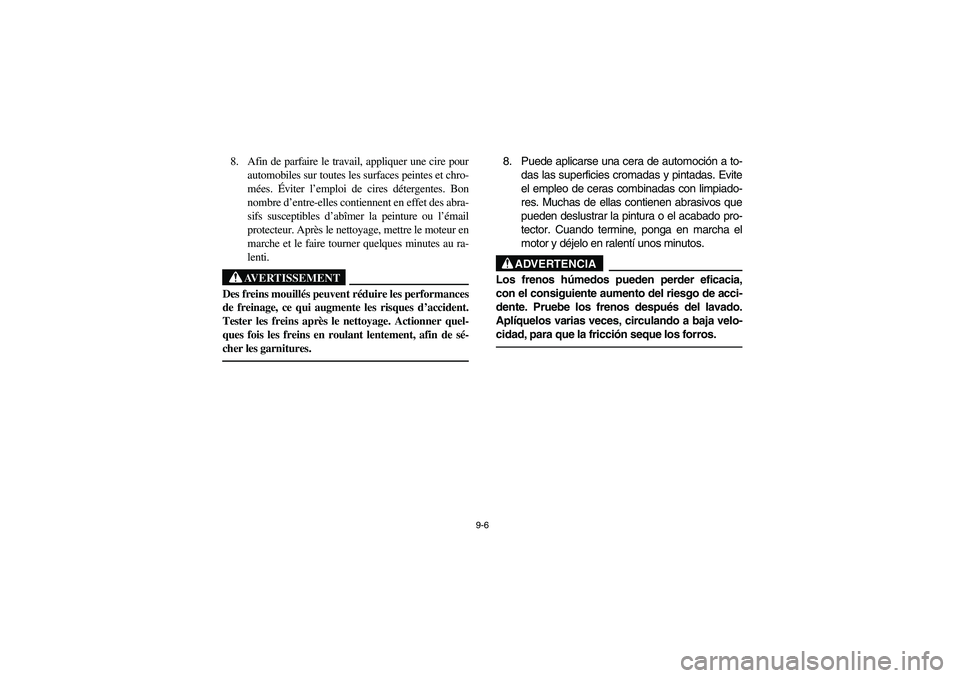

8. Afin de parfaire le travail, appliquer une cire pour
automobiles sur toutes les surfaces peintes et chro-
mées. Éviter l’emploi de cires détergentes. Bon
nombre d’entre-elles contiennent en effet des abra-
sifs susceptibles d’abîmer la peinture ou l’émail
protecteur. Après le nettoyage, mettre le moteur en
marche et le faire tourner quelques minutes au ra-
lenti.
AVERTISSEMENT
_ Des freins mouillés peuvent réduire les performances
de freinage, ce qui augmente les risques d’accident.
Tester les freins après le nettoyage. Actionner quel-
ques fois les freins en roulant lentement, afin de sé-
cher les garnitures. _
8. Puede aplicarse una cera de automoción a to-
das las superficies cromadas y pintadas. Evite
el empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
ADVERTENCIA
Los frenos húmedos pueden perder eficacia,
con el consiguiente aumento del riesgo de acci-
dente. Pruebe los frenos después del lavado.
Aplíquelos varias veces, circulando a baja velo-
cidad, para que la fricción seque los forros.
U5NF62.book Page 6 Wednesday, May 8, 2002 1:40 PM

9-7
EBU00526

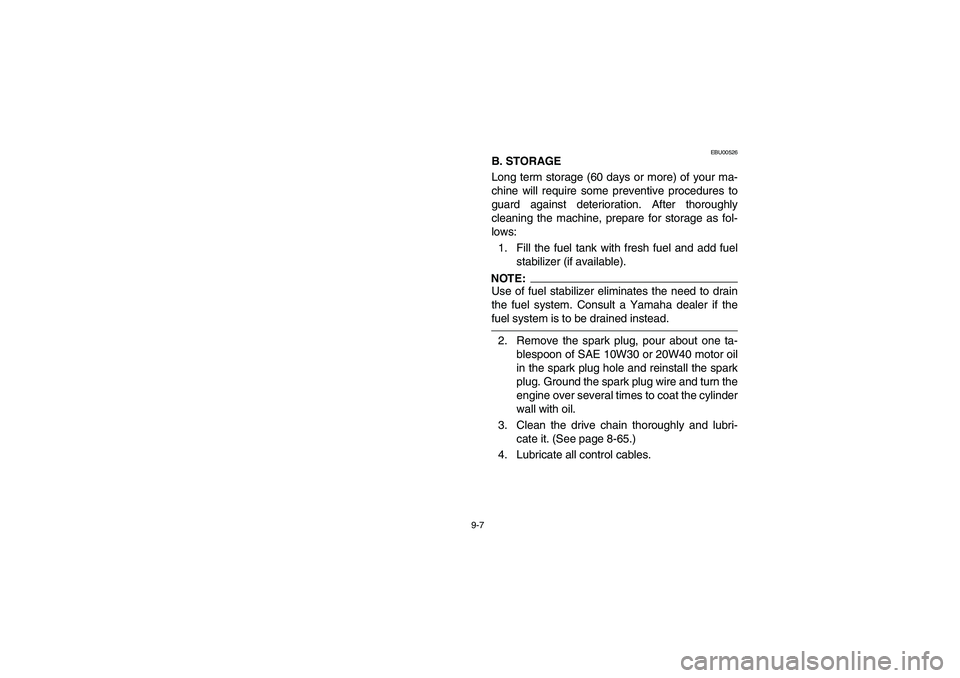

B. STORAGE
Long term storage (60 days or more) of your ma-
chine will require some preventive procedures to
guard against deterioration. After thoroughly
cleaning the machine, prepare for storage as fol-
lows:
1. Fill the fuel tank with fresh fuel and add fuel
stabilizer (if available).NOTE:Use of fuel stabilizer eliminates the need to drain
the fuel system. Consult a Yamaha dealer if the
fuel system is to be drained instead.2. Remove the spark plug, pour about one ta-
blespoon of SAE 10W30 or 20W40 motor oil
in the spark plug hole and reinstall the spark
plug. Ground the spark plug wire and turn the
engine over several times to coat the cylinder
wall with oil.
3. Clean the drive chain thoroughly and lubri-
cate it. (See page 8-65.)
4. Lubricate all control cables.
U5NF62.book Page 7 Wednesday, May 8, 2002 1:40 PM
