air suspension YAMAHA YFM350R 2004 Owners Manual

8-8 * Since these items require special tools, data and technical skills, have a Yamaha dealer perform the service.
NOTE:

Recommended brake fluid: DOT 4


Brake fluid replacement:
When disassembling the master cylinders or calipers, replace the brake fluid. Normally check the
brake fluid level and add fluid as required.
On the inner parts of the master cylinders and calipers, replace the oil seals every two years.
Replace the brake hoses every four years, or if cracked or damaged.
Steering system*Check operation.
Repair if damaged.
Check toe-in.
Adjust if necessary.Front and rear
suspension*Check operation.
Correct if necessary.Upper and lower arm
pivot and steering shaft*Lubricate every 6 months with lithium-soap-based grease.Rear arm pivot*
Lubricate every 6 months with lithium-soap-based grease.Fittings and fasteners*Check all chassis fittings and fasteners.
Correct if necessary.Lights and switches*Check operation.
Adjust headlight beams.
ITEM ROUTINEINITIAL EVERY
1
month3
months6
months6
months1
year
U5YT60.book Page 8 Friday, December 12, 2003 1:55 PM

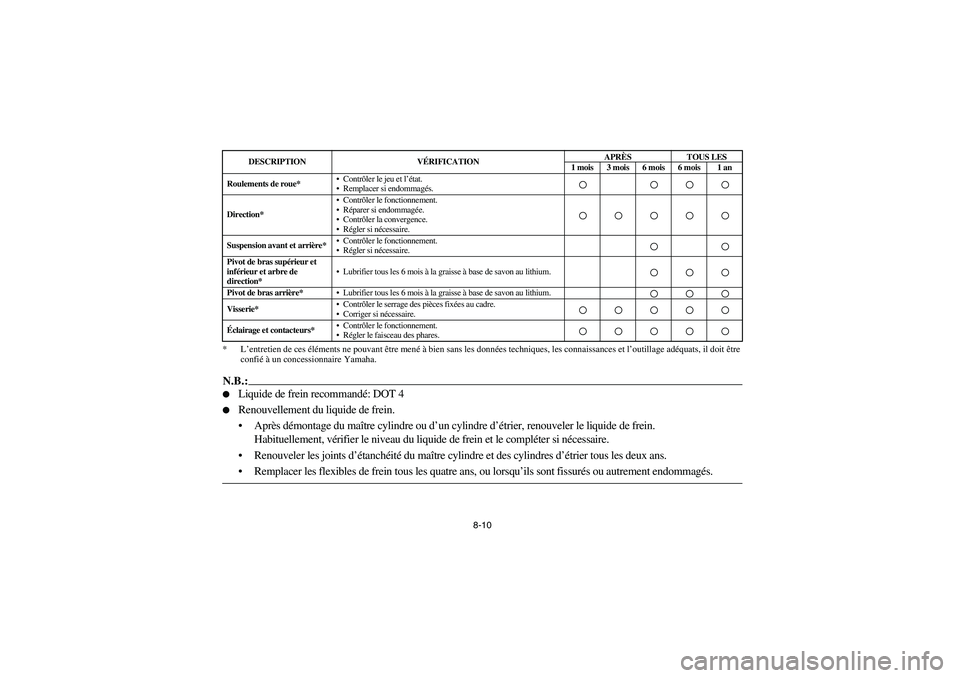

8-10 * L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adéquats, il doit être
confié à un concessionnaire Yamaha.
N.B.:

Liquide de frein recommandé: DOT 4


Renouvellement du liquide de frein.
Après démontage du maître cylindre ou d’un cylindre d’étrier, renouveler le liquide de frein.
Habituellement, vérifier le niveau du liquide de frein et le compléter si nécessaire.
Renouveler les joints d’étanchéité du maître cylindre et des cylindres d’étrier tous les deux ans.
Remplacer les flexibles de frein tous les quatre ans, ou lorsqu’ils sont fissurés ou autrement endommagés.
Roulements de roue*Contrôler le jeu et l’état.
Remplacer si endommagés.Direction*Contrôler le fonctionnement.
Réparer si endommagée.
Contrôler la convergence.
Régler si nécessaire.Suspension avant et arrière*Contrôler le fonctionnement.
Régler si nécessaire.Pivot de bras supérieur et
inférieur et arbre de
direction*Lubrifier tous les 6 mois à la graisse à base de savon au lithium.Pivot de bras arrière*
Lubrifier tous les 6 mois à la graisse à base de savon au lithium.Visserie*Contrôler le serrage des pièces fixées au cadre.
Corriger si nécessaire.Éclairage et contacteurs*Contrôler le fonctionnement.
Régler le faisceau des phares.
DESCRIPTION VÉRIFICATIONAPRÈSTOUS LES
1 mois 3 mois 6 mois 6 mois 1 an
U5YT60.book Page 10 Friday, December 12, 2003 1:55 PM

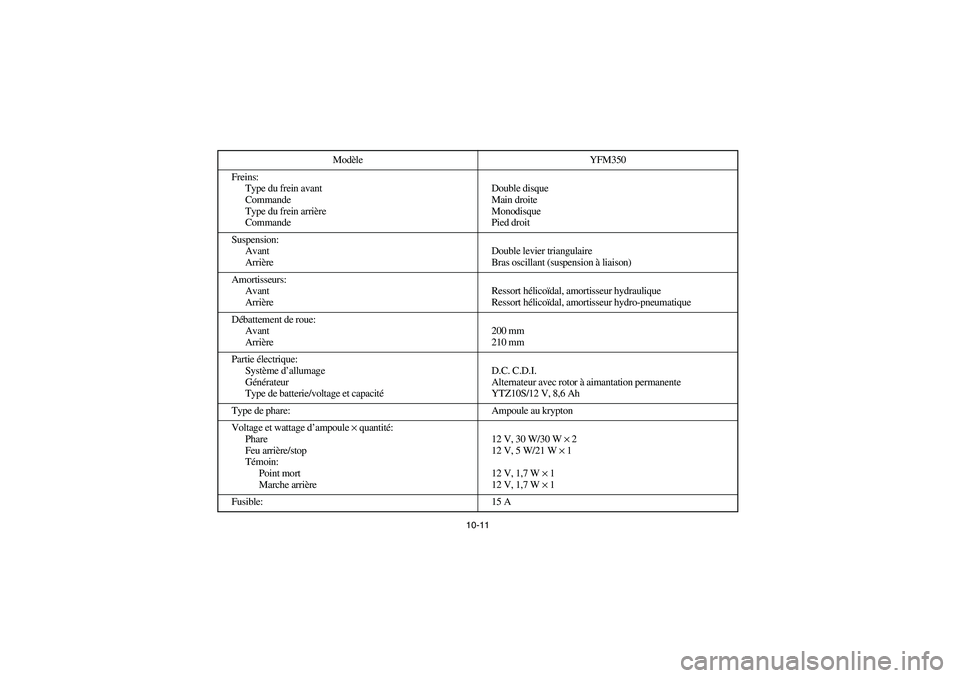

10-11
Freins:
Type du frein avant
Commande
Type du frein arrière
CommandeDouble disque
Main droite
Monodisque
Pied droit
Suspension:
Avant
ArrièreDouble levier triangulaire
Bras oscillant (suspension à liaison)
Amortisseurs:
Avant
ArrièreRessort hélicoïdal, amortisseur hydraulique
Ressort hélicoïdal, amortisseur hydro-pneumatique
Débattement de roue:
Avant
Arrière200 mm
210 mm
Partie électrique:
Système d’allumage
Générateur
Type de batterie/voltage et capacitéD.C. C.D.I.
Alternateur avec rotor à aimantation permanente
YTZ10S/12 V, 8,6 Ah
Type de phare: Ampoule au krypton
Voltage et wattage d’ampoule × quantité:
Phare
Feu arrière/stop
Témoin:
Point mort
Marche arrière12 V, 30 W/30 W × 2
12 V, 5 W/21 W × 1
12 V, 1,7 W × 1
12 V, 1,7 W × 1
Fusible: 15 AModèle YFM350
U5YT60.book Page 11 Friday, December 12, 2003 1:55 PM
