ESP YAMAHA YFM350R 2005 Manuale de Empleo (in Spanish)

FBU12031
INTRODUCTION
Félicitations pour l’achat du YFM350R de Yamaha. Ce
modèle représente le fruit de nombreuses années d’expé-
rience Yamaha dans la production de véhicules de sport,
de tourisme et de course. Ce véhicule permettra à son pi-
lote de pleinement apprécier la perfection technique et la
fiabilité qui ont fait de Yamaha un leader dans ces domai-
nes.
Ce manuel apporte une meilleure compréhension des ca-
ractéristiques et du fonctionnement du véhicule. Le ma-
nuel donne en outre des conseils importants relatifs à
la sécurité. Il informe sur les compétences et techni-
ques particulières indispensables au pilotage du véhi-
cule.
Ce manuel explique également les procédés d’ins-
pection et d’entretien élémentaires. Les concessionnaires
Yamaha sont au service de leur clientèle et répondront à
toute question concernant le fonctionnement ou l’entre-
tien de ce véhicule.
SBU12031
INTRODUCCIÓN
Le felicitamos por su compra de la Yamaha
YFM350R. Representa el resultado de muchos años
de experiencia de Yamaha en la producción de ex-
celentes motos deportivas y de turismo, y de máqui-
nas de competición que marcan el ritmo de las carre-
ras. Con la compra de esta Yamaha, podrá apreciar
el alto grado de perfección técnica y fiabilidad que
han convertido a Yamaha en el líder de estos cam-
pos.
El presente manual le proporcionará un buen cono-
cimiento básico de las características y el manejo de
este ATV.
También contiene indicaciones impor-
tantes acerca de la seguridad y aporta informa-
ción sobre las técnicas y habilidades especiales
necesarias para conducir el ATV. Incluye también
los procedimientos básicos de mantenimiento e ins-
pección. Si tiene alguna duda respecto al manteni-
miento o manejo del ATV, consulte a su concesiona-
rio Yamaha.
U5YT61.book Page 3 Wednesday, April 7, 2004 3:59 PM

MESSAGES DE SÉCURITÉ IMPORTANTS:

LIRE CE MANUEL DANS SON INTÉGRALITÉ
AVANT D’UTILISER CE VÉHICULE. IL EST
IMPÉRATIF DE BIEN COMPRENDRE TOUTES
LES INSTRUCTIONS.


RESPECTER LES INSTRUCTIONS REPRISES
SUR LES ÉTIQUETTES D’AVERTISSEMENT
ET D’ATTENTION COLLÉES SUR LE VÉHICU-
LE.


NE PAS PERMETTRE AUX MOINS DE 16 ANS
DE PILOTER CE VTT ET TOUT VTT DE PLUS
DE 90 cm
3.


CE VTT À HAUTES PERFORMANCES EST UN
VÉHICULE DE LOISIR ET DE COMPÉTITION
DESTINÉ AUX PILOTES EXPÉRIMENTÉS. MENSAJE IMPORTANTE SOBRE SEGURIDAD:


LEA ÍNTEGRAMENTE ESTE MANUAL ANTES
DE UTILIZAR EL ATV. ASEGÚRESE DE HA-
BER COMPRENDIDO TODAS LAS INSTRUC-
CIONES.


PRESTE GRAN ATENCIÓN A TODAS LAS ETI-
QUETAS DE PRECAUCIÓN Y ADVERTENCIA
DEL ATV.


ESTE ATV Y, EN GENERAL, CUALQUIER
OTRO DE CILINDRADA SUPERIOR A 90 cc.
NO DEBE SER CONDUCIDO POR PERSO-
NAS DE EDAD INFERIOR A 16 AÑOS.


ES UN ATV DE ALTAS PRESTACIONES PARA
CONDUCCIÓN DEPORTIVA DE TIPO RE-
CREATIVO O DE COMPETICIÓN, POR PILO-
TOS DEBIDAMENTE EXPERIMENTADOS.
U5YT61.book Page 5 Wednesday, April 7, 2004 3:59 PM

FBU00801
RENSEIGNEMENTS
IMPORTANTS SUR CE MANUEL
LE NON-RESPECT DES AVERTISSEMENTS DON-
NÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES ET LA MORT.
Les informations particulièrement importantes sont repé-
rées par les notations suivantes:_ Le symbole de danger incite à ÊTRE VIGILANT AFIN
DE GARANTIR SA SÉCURITÉ!
AVERTISSEMENT
_ Le non-respect des instructions données sous un
AVERTISSEMENT peut entraîner des blessures gra-ves ou la mort
du pilote, d’un tiers ou d’une personne
inspectant ou réparant le véhicule.
SBU00801
INFORMACIÓN IMPORTANTE
SOBRE ESTE MANUAL
LA INOBSERVANCIA DE LAS ADVERTENCIAS
CONTENIDAS EN ESTE MANUAL PUEDE ACA-
RREAR LESIONES GRAVES O INCLUSO MOR-
TALES.
La información de especial importancia se señala en
este manual con las siguientes notaciones:_ El símbolo de alerta de seguridad significa ¡ATEN-
CIÓN! ¡MANTÉNGASE ALERTA! ¡PELIGRA SU
SEGURIDAD!
ADVERTENCIA
_ La inobservancia de las instrucciones de ADVER-
TENCIA puede ser causa de lesiones graves o mor-tales
para el usuario de la máquina, las personas si-
tuadas en sus proximidades o los técnicos
encargados de su inspección o reparación.
U5YT61.book Page 2 Wednesday, April 7, 2004 3:59 PM

SBU00015
CONTENIDO
LOCALIZACION DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACION....... 1-13
INFORMACION SOBRE SEGURIDAD ....... 2-2
DESCRIPCION E IDENTIFICACION DE LA
MAQUINA ....................................................... 3-2
Registro de los números de
identificación ............................................. 3-4
Número de identificación de la llave.......... 3-6
Número de identificación del vehículo ...... 3-6
Etiqueta de modelo .................................... 3-8
FUNCIONES DE CONTROL ........................ 4-2
Interruptor principal ..................................... 4-2
Luces de control ......................................... 4-4
Interruptores del manillar............................ 4-6
Interruptor de arranque ............................. 4-8
Palanca de aceleración............................ 4-10
Limitador de velocidad ............................. 4-12
Palanca de embrague .............................. 4-14
Palanca del freno...................................... 4-14
Pedal del freno.......................................... 4-16
Palanca del freno de estacionamiento .... 4-18
1234
Pedal del cambio ...................................... 4-22
Palanca de selección de gama................ 4-22
Tapón del depósito de combustible......... 4-24
Grifo de combustible................................. 4-24
Starter (choke) ......................................... 4-28
Asiento....................................................... 4-30
Ajuste del amortiguador delantero........... 4-32
Ajuste del amortiguador trasero............... 4-34
COMPROBACIONES A EFECTUAR
ANTES DE PONER EN MARCHA LA
MAQUINA ....................................................... 5-3
Frenos delantero y trasero ......................... 5-6
Combustible .............................................. 5-10
Aceite de motor......................................... 5-14
Cadena...................................................... 5-14
Palanca del acelerador............................. 5-16
Accesorios y elementos de fijación ......... 5-16
Luces ......................................................... 5-16
Interruptores .............................................. 5-16
Neumáticos ............................................... 5-18
Cómo medir la presión de los
neumáticos ............................................. 5-22
Límite de desgaste de los neumáticos .... 5-24
5
U5YT61.book Page 1 Wednesday, April 7, 2004 3:59 PM

Ajuste de la altura del pedal del freno ..... 8-58
Ajuste del freno de estacionamiento ....... 8-60
Ajuste del interruptor de la luz de freno
trasero ..................................................... 8-66
Ajuste del juego libre de la palanca del
embrague ............................................... 8-68
Comprobación de la tensión de la
cadena de transmisión........................... 8-70
Ajuste de la tensión de la cadena de
transmisión ............................................. 8-72
Lubricación de la cadena de
transmisión ............................................. 8-74
Inspección y lubricación de los cables .... 8-76
Lubricación de los pedales del freno y
de cambios y de las palancas del reno
y del embrague....................................... 8-76
Lubricación de los pivotes del brazo
superior y del brazo inferior
delanteros ............................................... 8-80
Lubricación de los pivotes del brazo
trasero ..................................................... 8-82
Desmontaje de una rueda ....................... 8-86
Montaje de la rueda.................................. 8-88
Batería ....................................................... 8-90
Mantenimiento de la batería .................... 8-94
Cambio del fusible .................................... 8-96
Sustitución de la bombilla del faro ........... 8-98Ajuste del haz del faro ............................ 8-104
Reemplazo de la bombilla de la luz de
cola/freno .............................................. 8-106
Localización de averías.......................... 8-108
Cuadro de localización de averías ........ 8-111
LIMPIEZA Y ALMACENAMIENTO ............... 9-2
A. Limpieza ................................................. 9-2
B. Almacenaje............................................. 9-8
ESPECIFICATIONS................................... 10-13
TABLA DE CONVERSIÓN.......................... 11-2
91011
U5YT61.book Page 3 Wednesday, April 7, 2004 3:59 PM

1-13
SBU00464
LOCALIZACION DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACION
U5YT61.book Page 13 Wednesday, April 7, 2004 3:59 PM

1-14

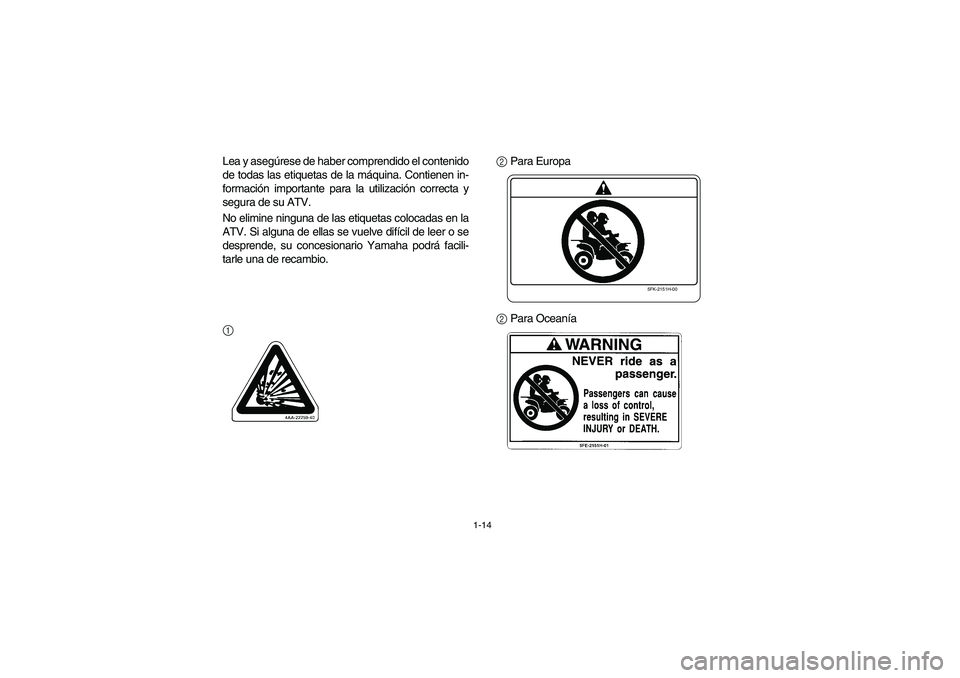

Lea y asegúrese de haber comprendido el contenido
de todas las etiquetas de la máquina. Contienen in-
formación importante para la utilización correcta y
segura de su ATV.
No elimine ninguna de las etiquetas colocadas en la
ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facili-
tarle una de recambio.
1 2 Para Europa
2 Para Oceanía
5FK-2151H-00
U5YT61.book Page 14 Wednesday, April 7, 2004 3:59 PM

2-2
2
CONSIGNES DE SÉCURITÉ
FBU00193
UN VTT N’EST PAS UN JOUET ET SA CONDUI-TE PEUT ETRE DANGEREUSE.
Un VTT se manie
différemment des autres véhicules, y compris des moto-
cyclettes et des voitures. Un accident est vite arrivé et
peut survenir si les précautions nécessaires ne sont pas
prises, même lors de l’exécution de manœuvres de routi-
ne, telles que la prise de virages et la conduite en côte ou
sur des obstacles.
Le non-respect des instructions suivantes peut être à l’ori-
gine de GRAVES BLESSURES OU MÊME ENTRAÎ-
NER LA MORT:


Lire attentivement ce manuel et toutes les étiquettes
apposées sur le véhicule et respecter les marches à
suivre décrites.


Ne jamais conduire un VTT avant d’avoir suivi un
cours de pilotage.


Toujours observer les recommandations suivantes
concernant l’âge du conducteur:
– Un jeune de moins de 16 ans ne doit jamais condui-
re un VTT d’une cylindrée de plus de 90 cm
3.
INFORMACION SOBRE SEGURIDAD
SBU00193
EL ATV NO ES UN JUGUETE; SU CONDUCCIÓNPUEDE RESULTAR PELIGROSA.
El ATV se con-
duce de modo distinto a otros vehículos, como los
coches o las motocicletas. Se puede producir rápida-
mente una colisión o un vuelco, incluso durante ma-
niobras de rutina como giros, conducción en laderas
o paso sobre obstáculos, si no se toman las debidas
precauciones.
Si no sigue estas instrucciones, puede sufrir LESIO-
NES GRAVES O INCLUSO LA MUERTE:


Lea atentamente este manual y todas las etique-
tas, y siga los procedimientos de manejo descri-
tos.


No conduzca nunca un ATV sin la instrucción o el
entrenamiento adecuados.


Siga siempre las recomendaciones en cuanto a
la edad:
– Un muchacho menor de 16 años no debe con-
ducir nunca un ATV con motor de cilindrada su-
perior a 90 cc.
U5YT61.book Page 2 Wednesday, April 7, 2004 3:59 PM

2-6

Ne jamais rouler à des vitesses dépassant les limites
imposées par les conditions du terrain et sa propre ex-
périence. Toujours conduire à une vitesse adaptée au
terrain, à la visibilité, aux conditions de fonctionne-
ment, ainsi qu’à son expérience.


Ne jamais tenter d’effectuer des cabrages, des sauts
ou autres acrobaties.


Toujours inspecter le VTT avant chaque utilisation
pour s’assurer de son bon état de marche. Toujours
respecter les intervalles et procédés d’inspection et
d’entretien décrits dans ce manuel.


Toujours conduire en gardant les mains sur le guidon
et les pieds sur les repose-pieds.


Toujours rouler lentement et prudemment sur un ter-
rain non familier. Être particulièrement attentif au
changement des conditions du terrain.


No conduzca nunca a velocidades excesivas
para su técnica o las condiciones reinantes. Cir-
cule siempre a una velocidad adecuada al terre-
no, la visibilidad, las condiciones de manejo y su
experiencia.


No intente hacer acrobacias, saltos u otras habili-
dades.


Inspeccione siempre el ATV cada vez que vaya a
utilizarlo para asegurarse de que se encuentra en
condiciones seguras de funcionamiento. Siga
siempre los procedimientos e intervalos de ins-
pección y mantenimiento indicados en este ma-
nual.


Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.


Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.
U5YT61.book Page 6 Wednesday, April 7, 2004 3:59 PM

2-7

Never operate on excessively rough, slippery
or loose terrain until you have learned and
practiced the skills necessary to control the
ATV on such terrain. Always be especially cau-
tious on these kinds of terrain.


Always follow proper procedures for turning as
described in this manual. Practice turning at
low speeds before attempting to turn at faster
speeds. Do not turn at excessive speed.


Never operate the ATV on hills too steep for the
ATV or for your abilities. Practice on smaller
hills before attempting larger hills.


Always follow proper procedures for climbing
hills as described in this manual. Check the ter-
rain carefully before you start up any hill. Never
climb hills with excessively slippery or loose
surfaces. Shift your weight forward. Never
open the throttle suddenly or make sudden
gear changes. Never go over the top of a hill at
high speed.
U5YT61.book Page 7 Wednesday, April 7, 2004 3:59 PM
