1-1
1
SBU17430

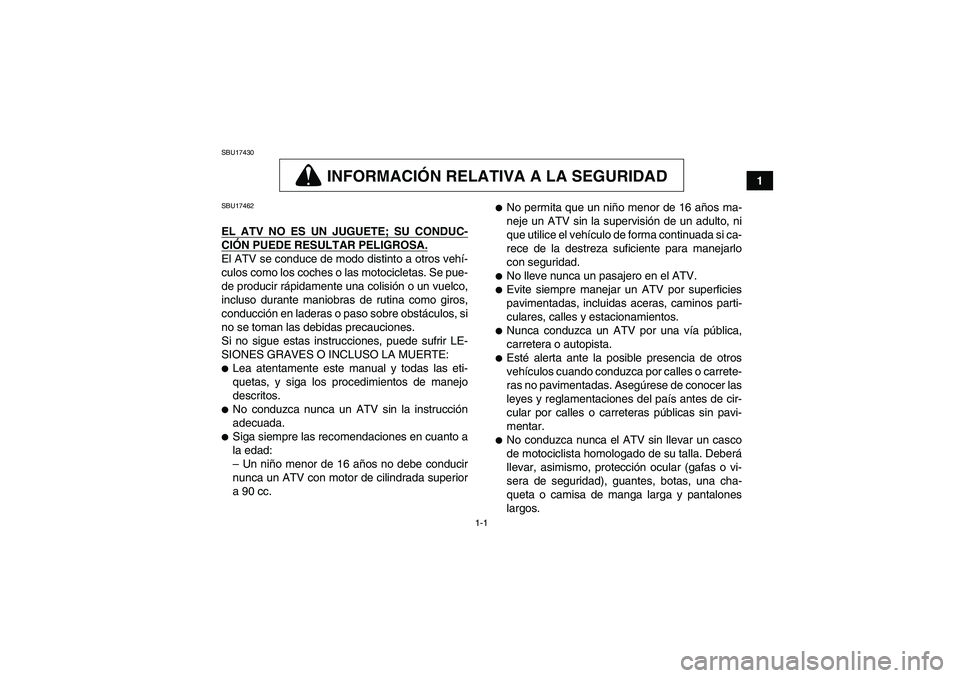

INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU17462EL ATV NO ES UN JUGUETE; SU CONDUC-CIÓN PUEDE RESULTAR PELIGROSA.El ATV se conduce de modo distinto a otros vehí-
culos como los coches o las motocicletas. Se pue-
de producir rápidamente una colisión o un vuelco,
incluso durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:
Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.
No conduzca nunca un ATV sin la instrucción
adecuada.
Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada superior
a 90 cc.

No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.
No lleve nunca un pasajero en el ATV.
Evite siempre manejar un ATV por superficies
pavimentadas, incluidas aceras, caminos parti-
culares, calles y estacionamientos.
Nunca conduzca un ATV por una vía pública,
carretera o autopista.
Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.
No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.
U5YT64S0.book Page 1 Friday, April 6, 2007 7:49 PM

1-2
1

No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.
No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.
Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.
Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.
Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.
No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezasnecesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la máxima precaución
en este tipo de terrenos.

Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva
velocidad.
No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de
intentarlo en las empinadas.
Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suelto
o resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente ni efectúe cambios de
marcha repentinos. No corone nunca una pen-
diente a toda velocidad.
Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo
el terreno antes de comenzar a bajar la pendien-
te. Desplace su peso hacia atrás. No baje nunca
U5YT64S0.book Page 2 Friday, April 6, 2007 7:49 PM

1-3
1 una pendiente a toda velocidad. Evite bajar pen-
dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.

Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en redon-
do en una pendiente mientras no domine la téc-
nica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.
Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Para evitar la pa-
rada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el vehículo se cala o rue-
da hacia atrás, siga el procedimiento especial
de frenado descrito en este manual. Apéese por
el lado ascendente si está en sentido oblicuo o
perpendicular a la pendiente, o por cualquierade los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.

Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.
No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstáculos.
Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.
No conduzca nunca el ATV en aguas rápidas ni
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga
del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.
U5YT64S0.book Page 3 Friday, April 6, 2007 7:49 PM

1-4
1

Asegúrese que no hay obstáculos ni personas
detrás del vehículo antes de moverse hacia
atrás. Cuando la vía este libre, conduzca despa-
cio.
Utilice siempre neumáticos del tamaño y tipo es-
pecificados en este manual.
Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.
No modifique nunca un ATV mediante el uso ni
el montaje de accesorios inadecuados.
No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Mantenga una distancia de frena-
do mayor.
ADVERTENCIA
SWB00061
Pare siempre el motor cuando esté repostan-
do.
No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.
Durante el repostaje no derrame gasolina so-
bre el motor, el tubo de escape o el silencia-
dor. No reposte nunca cuando esté fumandoo en las proximidades de chispas, llamas
desnudas u otras fuentes de ignición tales
como luces de control de calentadores de
agua o secadores de ropa. La gasolina po-
dría incendiarse y provocarle quemaduras.

Cuando transporte el ATV en otro vehículo,
asegúrese de que se mantenga vertical y de
que el grifo de combustible se encuentre en
posición “OFF” (Cerrado). De lo contrario,
podrían producirse fugas en el carburador o
en el depósito de combustible.
La gasolina es venenosa. En caso de inges-
tión de gasolina, inhalación abundante de
sus vapores o salpicaduras del combustible
en los ojos, busque ayuda médica inmedia-
tamente. Si se le derramara gasolina sobre la
piel, lávesela con agua y jabón. Si el derramese produjera sobre la ropa, cámbiese.
U5YT64S0.book Page 4 Friday, April 6, 2007 7:49 PM

4-4
4
ADVERTENCIA

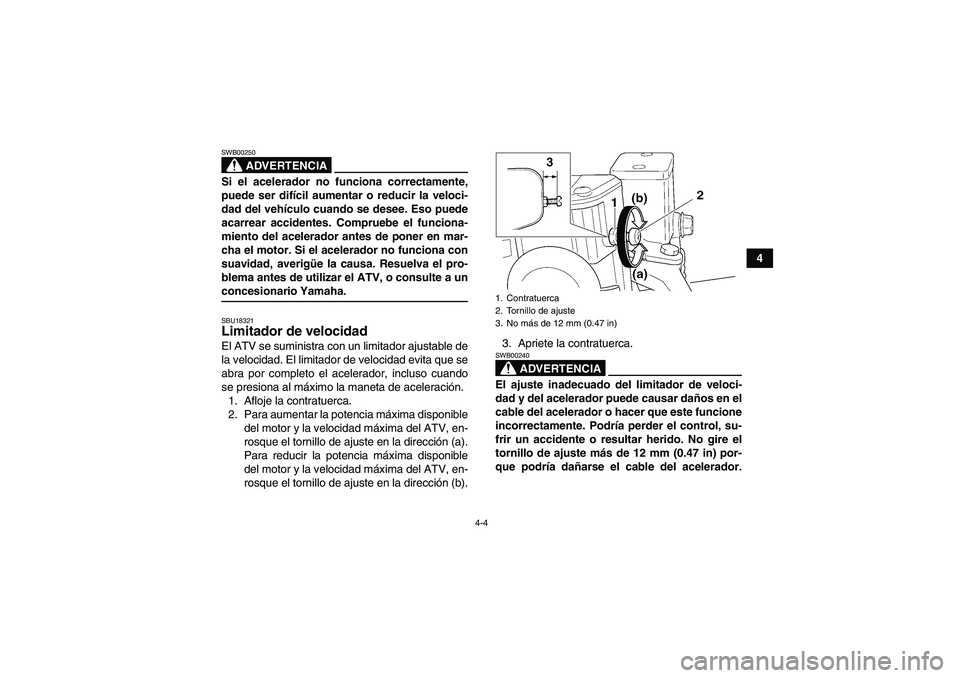

SWB00250Si el acelerador no funciona correctamente,
puede ser difícil aumentar o reducir la veloci-
dad del vehículo cuando se desee. Eso puede
acarrear accidentes. Compruebe el funciona-
miento del acelerador antes de poner en mar-
cha el motor. Si el acelerador no funciona con
suavidad, averigüe la causa. Resuelva el pro-
blema antes de utilizar el ATV, o consulte a unconcesionario Yamaha.SBU18321Limitador de velocidad El ATV se suministra con un limitador ajustable de
la velocidad. El limitador de velocidad evita que se
abra por completo el acelerador, incluso cuando
se presiona al máximo la maneta de aceleración.
1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).3. Apriete la contratuerca.
ADVERTENCIA
SWB00240El ajuste inadecuado del limitador de veloci-
dad y del acelerador puede causar daños en el
cable del acelerador o hacer que este funcione
incorrectamente. Podría perder el control, su-
frir un accidente o resultar herido. No gire el
tornillo de ajuste más de 12 mm (0.47 in) por-
que podría dañarse el cable del acelerador.1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
U5YT64S0.book Page 4 Friday, April 6, 2007 7:49 PM

5-5
5Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si hay alguna fuga, haga revisar el sis-
tema de frenos en un concesionario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no pro-
porcionan un rendimiento adecuado de frenado,
compruebe el grado de desgaste de las pastillas
de freno. (Véase la página 8-22).
ADVERTENCIA
SWB00580Compruebe siempre el estado de los frenos
antes de realizar cualquier desplazamiento. No
conduzca el ATV si detecta cualquier problema
con los frenos o podría perder capacidad de
frenado, lo que podría causar un accidente. Si
un problema no puede subsanarse por los pro-
cedimientos de ajuste indicados en este ma-
nual, pida que un concesionario Yamaha
inspeccione el ATV para localizar la causa delproblema.
SBU19761Maneta de aceleración Compruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.SBU19770Cadena de transmisión Compruebe el estado de la cadena de transmisión
y del juego de la cadena de transmisión. Lubrique
y ajuste la cadena de transmisión si es necesario.
(Véase la página 8-30).SBU19791Neumáticos
ADVERTENCIA
SWB00601El uso de neumáticos inadecuados o la con-
ducción del ATV con los neumáticos inflados a
presiones incorrectas o desiguales, puede dar
lugar a pérdidas de control, con riesgo de acci-
dente.
Preste atención a los puntos siguientes.
U5YT64S0.book Page 5 Friday, April 6, 2007 7:49 PM

6-5
6
SBU20530Cambio Este ATV está provisto de una transmisión de 6
marchas de avance y 1 marcha atrás. La transmi-
sión le permite controlar la cantidad de potencia
disponible en cada marcha o para el arranque, la
aceleración, la subida de pendientes, etc.
Para cambiar a punto muerto, vuelva a poner la
maneta de aceleración en posición de cierre, em-
brague y luego pise repetidas veces el pedal de
cambio hasta que se detenga.
Cuando lo haga, estará en la primera marcha. Le-
vante ligeramente el pedal para pasar a la posición
de punto muerto.
SBU20590Para arrancar y acelerar
1. Suelte la maneta de aceleración y luego suel-
te el freno de estacionamiento.ATENCION:SCB00200Suelte siempre el acelerador antes de cambiar
de marcha. De lo contrario, el motor y la trans-misión secundaria podrían resultar dañados.
2. Para desembragar, tire de la maneta de em-
brague.
3. Ponga la primera marcha.
4. Acelere gradualmente al tiempo que suelta
lentamente la maneta de embrague.
5. Una vez que el ATV haya alcanzado la veloci-
dad deseada, suelte el acelerador y, al mismo
tiempo, accione con rapidez la maneta de em-
brague.
6. Ponga la segunda marcha. (Tenga cuidado
de no pasar a punto muerto).
7. Accione el acelerador parcialmente y suelte
gradualmente la maneta de embrague.
8. Siga el mismo procedimiento para cambiar a
la marcha inmediata superior.
1. Pedal de cambio
2. Posición de punto muertoU5YT64S0.book Page 5 Friday, April 6, 2007 7:49 PM

6-6
6
ADVERTENCIA
SWB00730Acelerar con brusquedad o soltar la maneta de
embrague con demasiada rapidez aumenta el
riesgo de accidente y puede hacer que el ATVderrape y vuelque.SBU20650Para decelerar
Para decelerar o parar, suelte el acelerador y apli-
que los frenos suave y uniformemente. Conforme
baja la velocidad, cambie a una marcha inferior.
Antes de reducir a una marcha inferior, espere a
que el régimen del motor descienda lo suficiente.
El uso incorrecto de los frenos o los cambios de
marcha puede hacer que los neumáticos pierdan
tracción, con la consiguiente pérdida de control y
riesgo de accidente.
ADVERTENCIA
SWB00710Antes de reducir a una marcha inferior, espere
a que el régimen del motor descienda lo sufi-
ciente. Si reduce a una marcha inferior cuando
la velocidad del motor es demasiado alta las
ruedas podrían dejar de rotar y perder tracción.Esto podría causar pérdida de control, un acci-
dente y daños graves. También podría dañar el
motor o la transmisión secundaria.ATENCION:SCB00180
Incluso con la transmisión en la posición de
punto muerto, no descienda pendientes du-
rante periodos de tiempo prolongados con el
motor parado ni remolque el ATV distancias
largas. La transmisión sólo se engrasa co-
rrectamente cuando el motor está funcio-
nando. Un engrase inadecuado puede
averiar la transmisión.
Utilice siempre el embrague para cambiar de
marcha. Ni el motor, ni la transmisión prima-
ria ni la transmisión secundaria están dise-
ñados para soportar un cambio de marcha
forzado, por lo que pueden averiarse si se
realiza dicho cambio sin utilizar el embra-gue.
U5YT64S0.book Page 6 Friday, April 6, 2007 7:49 PM

6-10
6 estabilidad y la manejabilidad del ATV podrían
cambiar. Cuando añada accesorios, tenga en
cuenta los siguientes puntos:

No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.
Si se va a transportar carga y arrastrar un remol-
que simultáneamente, incluya la carga sobre el
enganche en la carga máxima del ATV.
Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del por-
taequipajes trasero y céntrela.
Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.

Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.
Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir. Aunque todo depende de
las circunstancias, es conveniente no pasar de
la segunda marcha cuando se transportan car-
gas pesadas o se arrastra un remolque.
Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.
Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
ADVERTENCIA
SWB00820No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad CARGA MÁXIMA
Límite de carga del ATV (peso total del con-
ductor, de la carga, de los accesorios y la
carga sobre el enganche):
100.0 kg (220 lb)
U5YT64S0.book Page 10 Friday, April 6, 2007 7:49 PM

7-2
7
SBU21611FAMILIARÍCESE CON SU ATV
Este ATV se ha diseñado exclusivamente para un
uso con fines recreativos por parte de conductores
expertos. Incluso para aquellos conductores ex-
pertos en el manejo de otros ATV o motocicletas
todoterreno, la conducción del ATV precisa una
habilidad especial que se adquiere a través de la
práctica. Tómese el tiempo necesario para apren-
der todas las técnicas antes de probar maniobras
que entrañen mayor dificultad.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle mu-
chas horas de placer. Pero es fundamental que se
familiarice con el funcionamiento del ATV si quiere
conseguir la habilidad necesaria para disfrutar de
una conducción segura. Antes de empezar a con-
ducir, lea íntegramente este Manual del propieta-
rio y asegúrese de que comprende el manejo de
los mandos. Preste especial atención a la informa-
ción sobre seguridad en las páginas 1-1 – 1-5. Lea
también todas las etiquetas de advertencia y pre-
caución del ATV.CONDUZCA CON CUIDADO Y SENTIDO CO-
MÚN
Tome unas lecciones si carece de experiencia.
Los principiantes deben recibir formación por parte
de un instructor titulado.
Al principio, conduzca el ATV a baja velocidad
para familiarizarse con el vehículo, aunque sea un
conductor experto. No trate de conducir a pleno
rendimiento hasta que se haya familiarizado total-
mente con el manejo del ATV y sus características
de funcionamiento.
ADVERTENCIA
SWB01380No conduzca nunca un ATV sin la instrucción
adecuada. Los principiantes y conductores sin
experiencia deben practicar asiduamente las
habilidades y técnicas de manejo descritas en
este Manual del propietario. El riesgo de sufrir
un accidente es considerablemente mayor si el
conductor desconoce el manejo adecuado del
ATV en las diferentes situaciones y tipos de te-rreno.
U5YT64S0.book Page 2 Friday, April 6, 2007 7:49 PM
