suspension YAMAHA YFM350R 2008 Manuale de Empleo (in Spanish)

Interruptores de la luz de freno ................ 8-28
Ajuste del juego libre de la maneta de
embrague ............................................... 8-29
Juego de la cadena de transmisión ......... 8-30
Engrase de la cadena de transmisión ...... 8-32
Comprobación y engrase de los cables ... 8-33
Comprobación y engrase de las manetas
de freno y embrague .............................. 8-34
Comprobación y engrase de los pedales
de freno y cambio ................................... 8-35
Comprobación de los cojinetes de los
cubos de las ruedas ............................... 8-35
Engrase de los pivotes del basculante ..... 8-36
Engrase de los puntos de pivote del brazo
de relé de la suspensión trasera y de
acoplamiento del brazo de
acoplamiento .......................................... 8-36
Engrase de los pivotes del brazo superior
y del brazo inferior .................................. 8-37
Engrase del eje de dirección .................... 8-38
Batería ...................................................... 8-38
Cambio de fusible .................................... 8-40
Cambio de una bombilla del faro ............. 8-41
Ajuste de la luz del faro ............................ 8-42
Cambio de la bombilla de la luz de
freno/piloto trasero ................................. 8-43
Desmontaje de una rueda ........................ 8-44Montaje de una rueda ...............................8-44
Identificación de averías ...........................8-45
Cuadro de identificación de averías .........8-46
LIMPIEZA Y ALMACENAMIENTO .................9-1
Limpieza .....................................................9-1
Almacenamiento .........................................9-2
ESPECIFICACIONES ..................................10-1
INFORMACIÓN PARA EL
CONSUMIDOR .............................................11-1
Números de identificación ........................11-1
U5YT64S0.book Page 3 Friday, April 6, 2007 7:49 PM

4-13
4

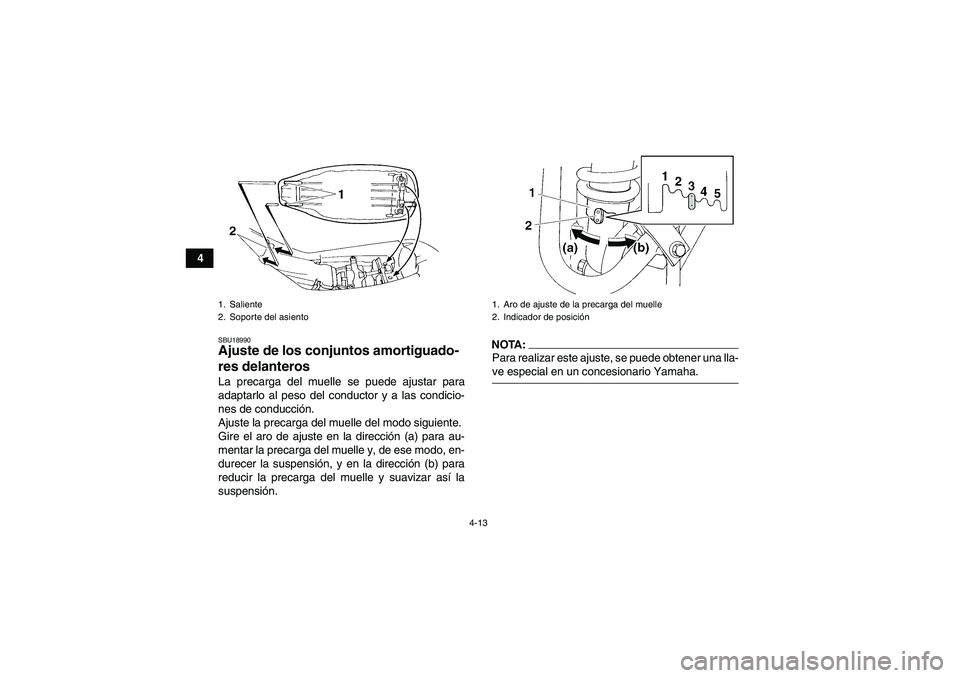

SBU18990Ajuste de los conjuntos amortiguado-
res delanteros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
NOTA:Para realizar este ajuste, se puede obtener una lla-ve especial en un concesionario Yamaha.
1. Saliente
2. Soporte del asiento
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
U5YT64S0.book Page 13 Friday, April 6, 2007 7:49 PM

4-14
4

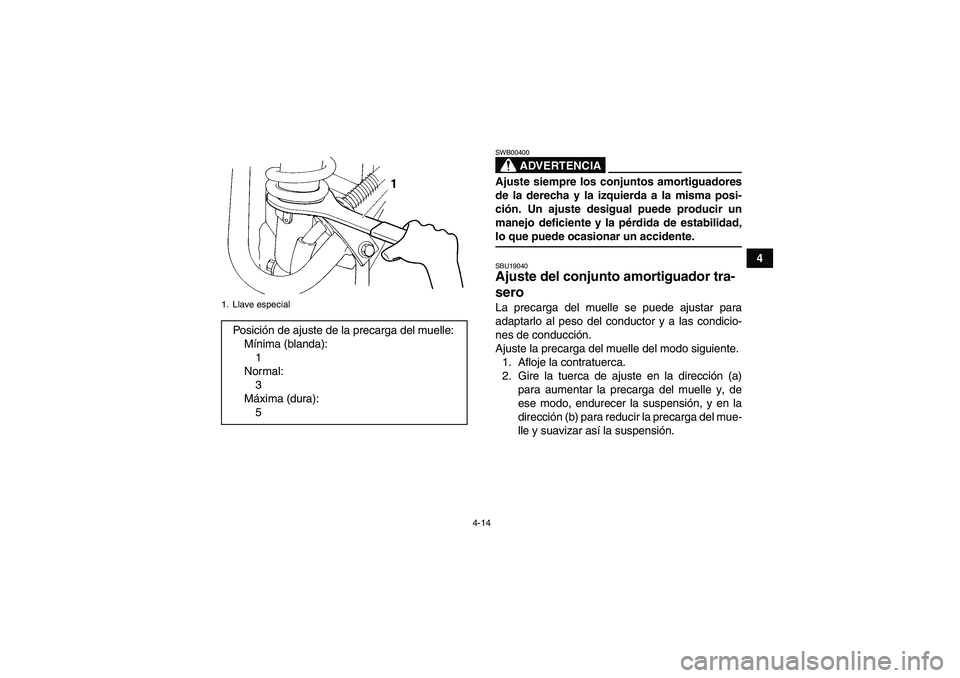

ADVERTENCIA
SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,lo que puede ocasionar un accidente.SBU19040Ajuste del conjunto amortiguador tra-
sero La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
Ajuste la precarga del muelle del modo siguiente.
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste en la dirección (a)
para aumentar la precarga del muelle y, de
ese modo, endurecer la suspensión, y en la
dirección (b) para reducir la precarga del mue-
lle y suavizar así la suspensión.
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
5
U5YT64S0.book Page 14 Friday, April 6, 2007 7:49 PM

8-36
8

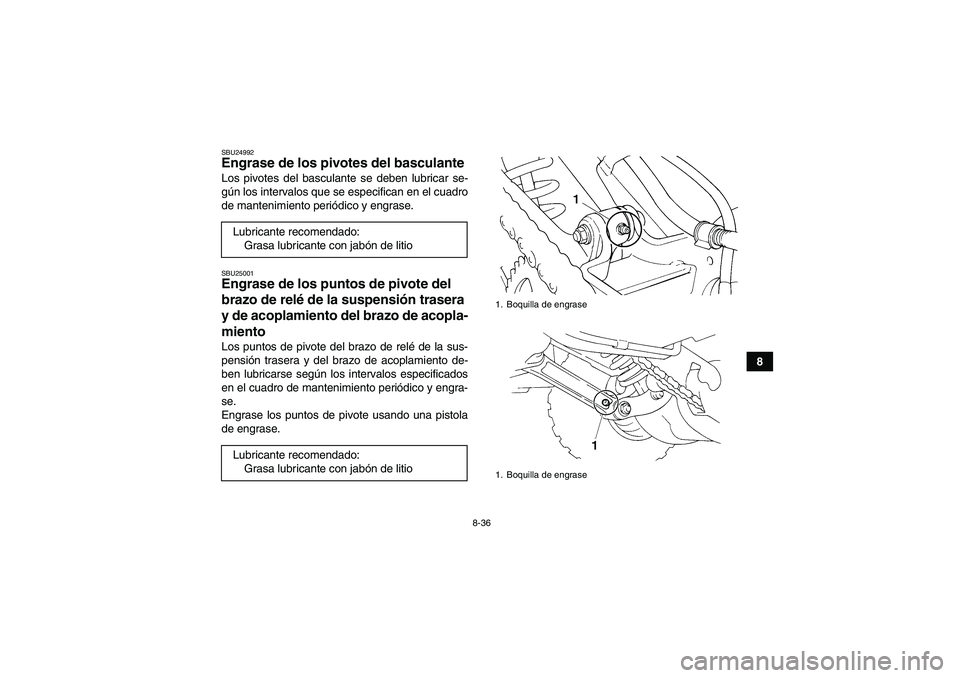

SBU24992Engrase de los pivotes del basculante Los pivotes del basculante se deben lubricar se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.SBU25001Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de acopla-
miento Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.
Engrase los puntos de pivote usando una pistola
de engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
1. Boquilla de engrase
U5YT64S0.book Page 36 Friday, April 6, 2007 7:49 PM

10-4
10

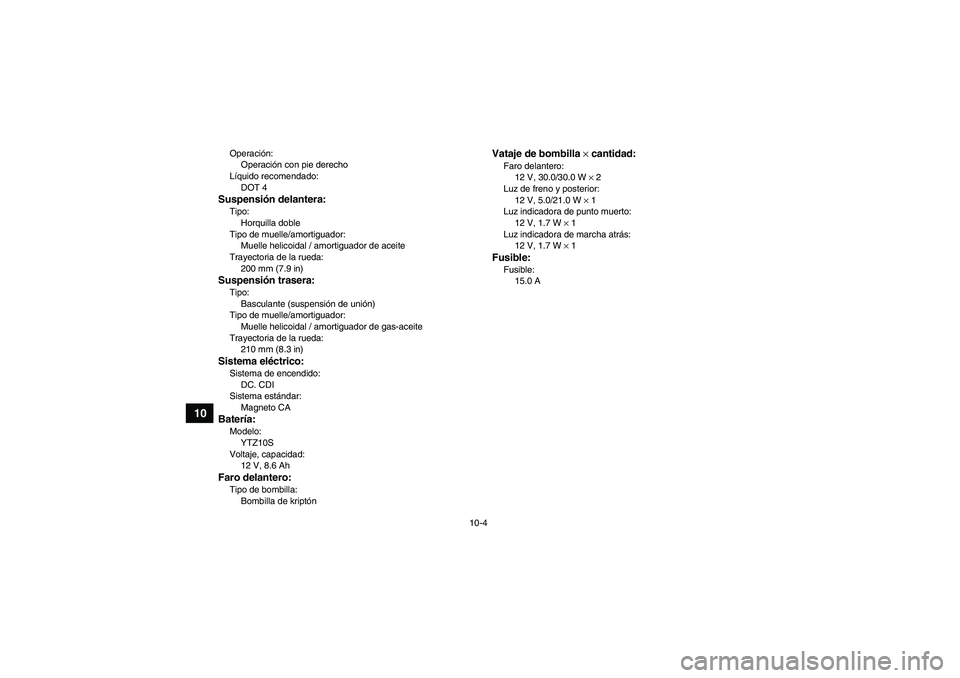

Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
200 mm (7.9 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
210 mm (8.3 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U5YT64S0.book Page 4 Friday, April 6, 2007 7:49 PM

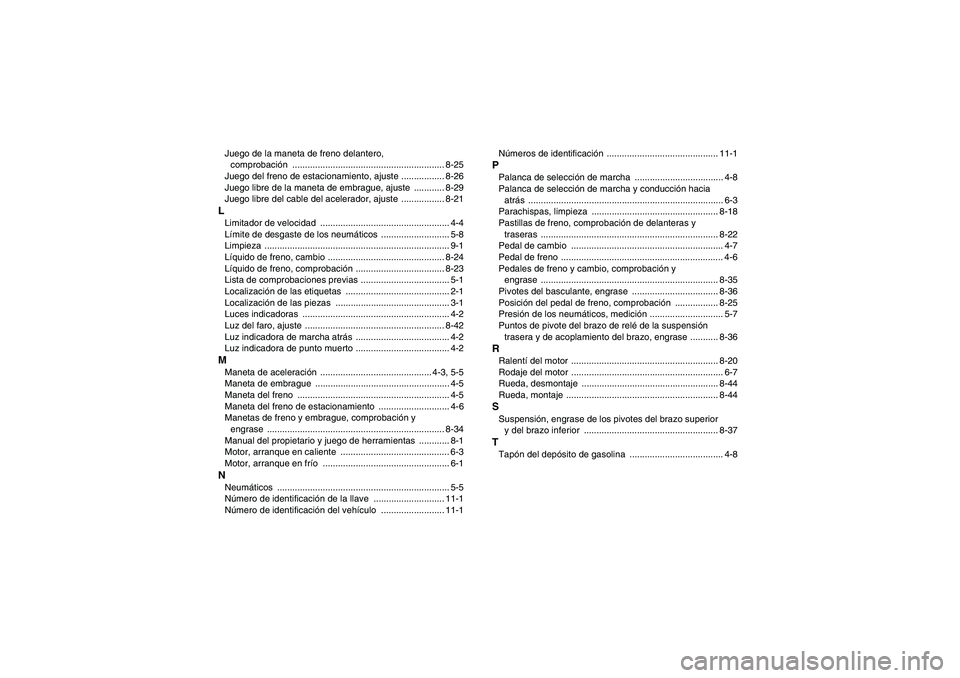

Juego de la maneta de freno delantero,
comprobación ............................................................ 8-25
Juego del freno de estacionamiento, ajuste ................. 8-26
Juego libre de la maneta de embrague, ajuste ............ 8-29
Juego libre del cable del acelerador, ajuste ................. 8-21LLimitador de velocidad ................................................... 4-4
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-24
Líquido de freno, comprobación ................................... 8-23
Lista de comprobaciones previas ................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro, ajuste ....................................................... 8-42
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleración ............................................ 4-3, 5-5
Maneta de embrague ..................................................... 4-5
Maneta del freno ............................................................ 4-5
Maneta del freno de estacionamiento ............................ 4-6
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-34
Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1Números de identificación ............................................ 11-1
PPalanca de selección de marcha ................................... 4-8
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-18
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-22
Pedal de cambio ............................................................ 4-7
Pedal de freno ................................................................ 4-6
Pedales de freno y cambio, comprobación y
engrase ...................................................................... 8-35
Pivotes del basculante, engrase .................................. 8-36
Posición del pedal de freno, comprobación ................. 8-25
Presión de los neumáticos, medición ............................. 5-7
Puntos de pivote del brazo de relé de la suspensión
trasera y de acoplamiento del brazo, engrase ........... 8-36RRalentí del motor .......................................................... 8-20
Rodaje del motor ............................................................ 6-7
Rueda, desmontaje ...................................................... 8-44
Rueda, montaje ............................................................ 8-44SSuspensión, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-37TTapón del depósito de gasolina ..................................... 4-8
