SBU18992Ajuste de los conjuntos amortiguado-
res delanteros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente.Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
1. Saliente
2. Soporte del asiento
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
U1BS60S0.book Page 13 Thursday, April 16, 2009 7:12 PM

4-14
4
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha.
SBU19044Ajuste del conjunto amortiguador tra-
sero La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.ATENCIÓNSCB01090No gire nunca el mecanismo de ajuste más allá
de las posiciones máxima y mínima.Ajuste la precarga del muelle del modo siguiente.
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste de la precarga del
muelle en la dirección (a) para aumentar la
precarga del muelle y, de ese modo, endure-
cer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y ablandar así
la suspensión.
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
5
U1BS60S0.book Page 14 Thursday, April 16, 2009 7:12 PM

8-38
8

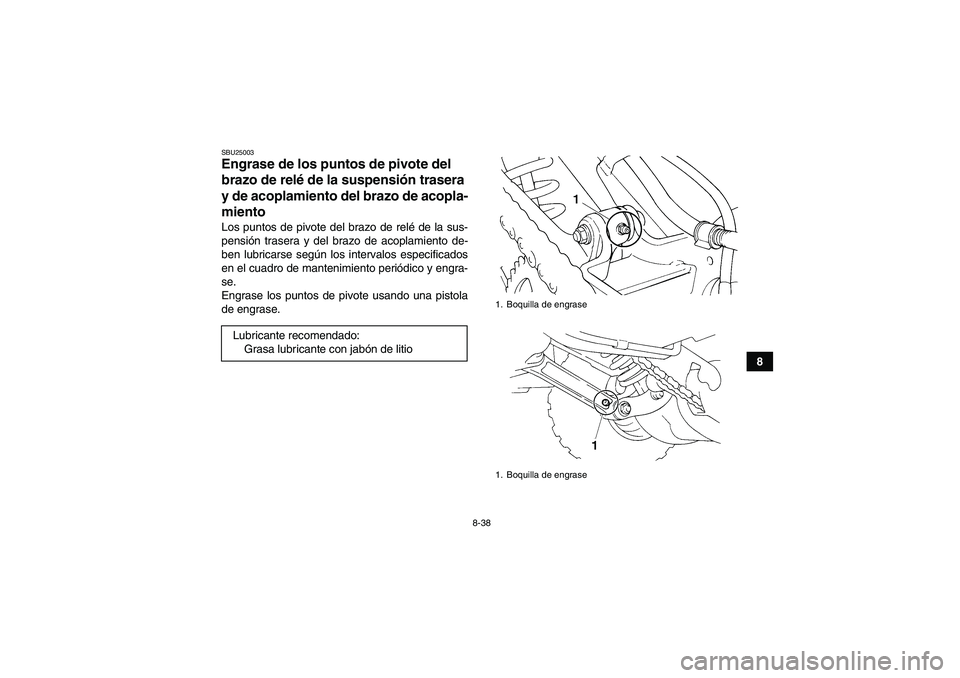

SBU25003Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de acopla-
miento Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.
Engrase los puntos de pivote usando una pistola
de engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
1. Boquilla de engrase
U1BS60S0.book Page 38 Thursday, April 16, 2009 7:12 PM

10-4
10
Rueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
200 mm (7.9 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceiteTrayectoria de la rueda:
210 mm (8.3 in)
Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30/30 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BS60S0.book Page 4 Thursday, April 16, 2009 7:12 PM

Juego de la maneta de freno delantero,
comprobación ............................................................ 8-27
Juego del freno de estacionamiento, ajuste ................. 8-28
Juego libre de la maneta de embrague, ajuste ............ 8-30
Juego libre del cable del acelerador, ajuste ................. 8-22LLimitador de velocidad ................................................... 4-4
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-26
Líquido de freno, comprobación ................................... 8-25
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro, ajuste ....................................................... 8-45
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleración ............................................ 4-3, 5-5
Maneta de embrague ..................................................... 4-4
Maneta del freno ............................................................ 4-5
Maneta del freno de estacionamiento ............................ 4-6
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-35
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1
PPalanca de selección de marcha ................................... 4-7
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-19
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-24
Pedal de cambio ............................................................ 4-7
Pedal de freno ................................................................ 4-5
Pedales de freno y cambio, comprobación y
engrase ...................................................................... 8-36
Pivotes del basculante, engrase .................................. 8-37
Posición del pedal de freno, comprobación ................. 8-27
Puntos de pivote del brazo de relé de la suspensión
trasera y de acoplamiento del brazo, engrase ........... 8-38RRalentí del motor .......................................................... 8-21
Rodaje del motor ............................................................ 6-6
Rueda, desmontaje ...................................................... 8-47
Rueda, montaje ............................................................ 8-47SSuspensión, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-39TTapón del depósito de gasolina ..................................... 4-8
