Réglage de la garde du frein de
stationnement ......................................... 8-28
Contacteurs de feu stop ........................... 8-30
R églage de la garde du levier
d ’embrayage .......................................... 8-31
Tension de la cha îne de transmission ...... 8-33
Lubrification de la cha îne de
transmission ........................................... 8-35
Contr ôle et lubrification des c âbles .......... 8-36
Contr ôle et lubrification des leviers de
frein et d ’embrayage .............................. 8-36
Contr ôle et lubrification de la p édale de
frein et du s électeur de vitesses ............. 8-37
Contr ôle des roulements de moyeu de
roue ........................................................ 8-38
Lubrification des pivots du bras oscillant .................................................. 8-38
Lubrification des points pivots de bras relais et bras de raccordement de
suspension arri ère .................................. 8-39
Lubrification des pivots des triangles de suspension sup érieurs et inf érieurs ....... 8-40
Lubrification de l ’arbre de direction .......... 8-41
Batterie ..................................................... 8-41
Remplacement du fusible ......................... 8-44
Remplacement d ’une ampoule de
phare ...................................................... 8-45 R
églage du faisceau des phares ..............8-47
Remplacement de l ’ampoule du feu
arri ère/stop ..............................................8-47
D épose d ’une roue ...................................8-48
Repose d ’une roue ...................................8-49
Diagnostic de pannes ...............................8-49
Sch éma de diagnostic de pannes .............8-51
NETTOYAGE ET REMISAGE ........................9-1 Nettoyage ...................................................9-1
Remisage ....................................................9-2
CARACT ÉRISTIQUES ................................10-1
RENSEIGNEMENTS
COMPLÉ MENTAIRES..................................11-1
Num éros d ’identification ...........................11-1
U1BS62F0.book Page 3 Monday, April 18, 2011 7:02 PM

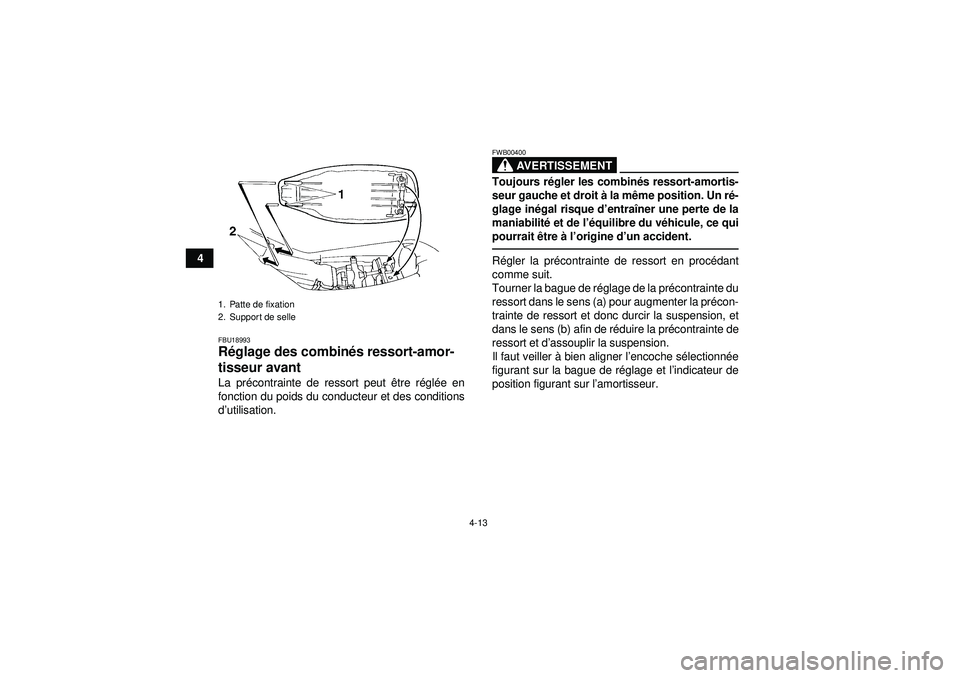

4-13
4
FBU18993Réglage des combin és ressort-amor-
tisseur avant La pr écontrainte de ressort peut être r égl ée en
fonction du poids du conducteur et des conditions
d ’utilisation.
AVERTISSEMENT
FWB00400Toujours r égler les combin és ressort-amortis-
seur gauche et droit à la m ême position. Un r é-
glage in égal risque d ’entraî ner une perte de la
maniabilit é et de l ’équilibre du v éhicule, ce qui
pourrait être à l’ origine d ’un accident.R égler la pr écontrainte de ressort en proc édant
comme suit.
Tourner la bague de r églage de la pr écontrainte du
ressort dans le sens (a) pour augmenter la pr écon-
trainte de ressort et donc durcir la suspension, et
dans le sens (b) afin de r éduire la pr écontrainte de
ressort et d ’assouplir la suspension.
Il faut veiller à bien aligner l’encoche s électionn ée
figurant sur la bague de r églage et l ’indicateur de
position figurant sur l ’amortisseur.
1. Patte de fixation
2. Support de selleU1BS62F0.book Page 13 Monday, April 18, 2011 7:02 PM

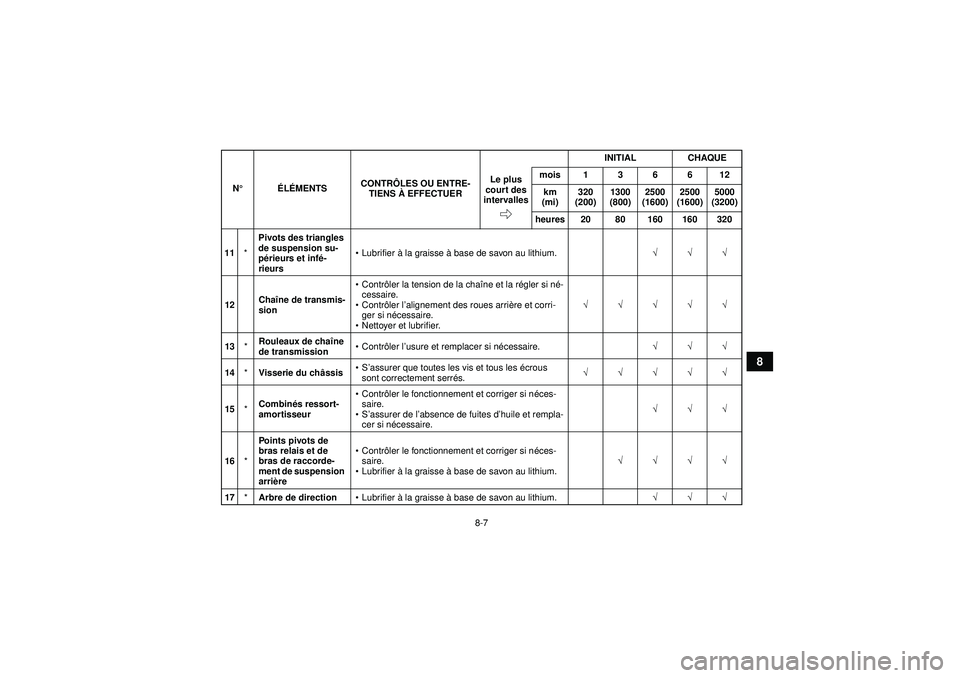

8-7
8
11*Pivots des triangles
de suspension su-
p
érieurs et inf é-
rieurs
Lubrifier à la graisse à base de savon au lithium. √√√
12 Cha
îne de transmis-
sion
Contr ôler la tension de la cha îne et la r égler si n é-
cessaire.
 Contr ôler l ’alignement des roues arri ère et corri-
ger si n écessaire.
 Nettoyer et lubrifier. √√√√√
13 *Rouleaux de cha
îne
de transmission
Contr ôler l ’usure et remplacer si né cessaire. √√√
14 *Visserie du ch âssis
S’assurer que toutes les vis et tous les écrous
sont correctement serr és. √√√√√
15 *Combin
és ressort-
amortisseur
Contr ôler le fonctionnement et corriger si n éces-
saire.
 S’assurer de l ’absence de fuites d ’huile et rempla-
cer si n écessaire. √√√
16 *Points pivots de
bras relais et de
bras de raccorde-
ment de suspension
arri
ère
Contr ôler le fonctionnement et corriger si n éces-
saire.
 Lubrifier à la graisse à base de savon au lithium. √√√√
17 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. √√√
N
°É LÉ MENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1BS62F0.book Page 7 Monday, April 18, 2011 7:02 PM

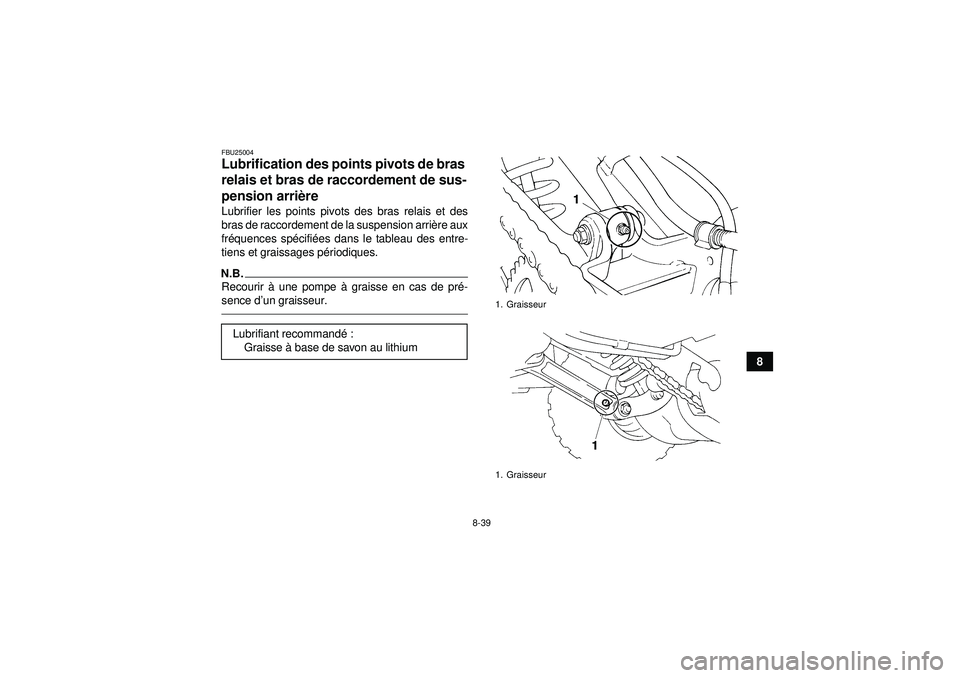

8-39
8
FBU25004Lubrification des points pivots de bras
relais et bras de raccordement de sus-
pension arrière Lubrifier les points pivots des bras relais et des
bras de raccordement de la suspension arri ère aux
fr équences sp écifi ées dans le tableau des entre-
tiens et graissages p ériodiques.N.B.Recourir à une pompe à graisse en cas de pr é-
sence d ’un graisseur.Lubrifiant recommand é:
Graisse à base de savon au lithium
1. Graisseur
1. Graisseur
U1BS62F0.book Page 39 Monday, April 18, 2011 7:02 PM

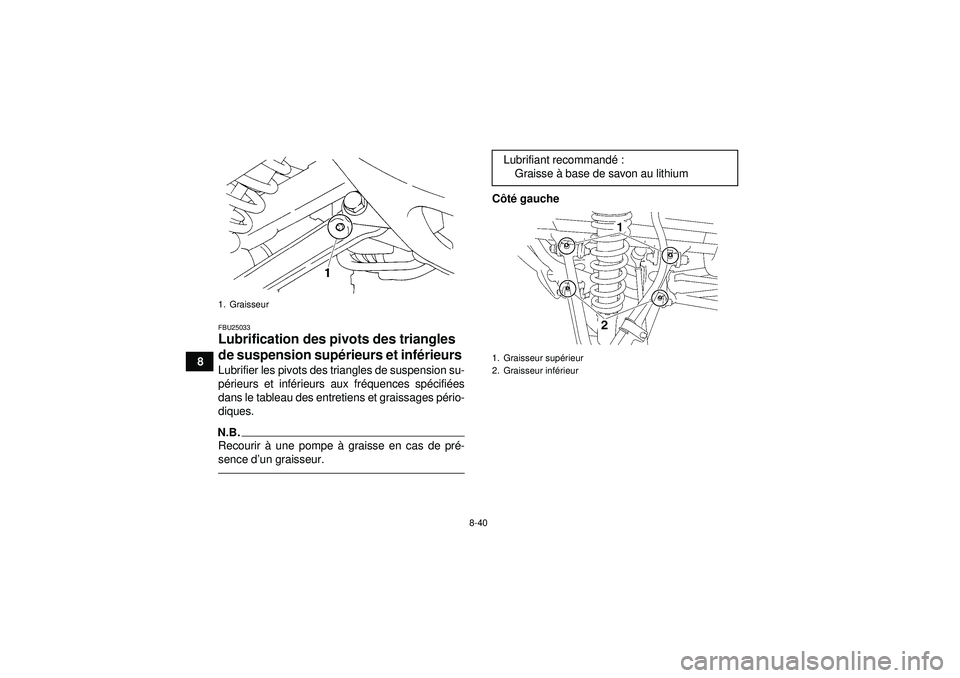

8-40
8
FBU25033Lubrification des pivots des triangles
de suspension supérieurs et inférieurs Lubrifier les pivots des triangles de suspension su-
pé rieurs et inf érieurs aux fr équences sp écifi ées
dans le tableau des entretiens et graissages p ério-
diques.N.B.Recourir à une pompe à graisse en cas de pr é-
sence d ’un graisseur.
C ôté gauche
1. Graisseur
Lubrifiant recommand é:
Graisse à base de savon au lithium1. Graisseur sup érieur
2. Graisseur inf érieur
U1BS62F0.book Page 40 Monday, April 18, 2011 7:02 PM

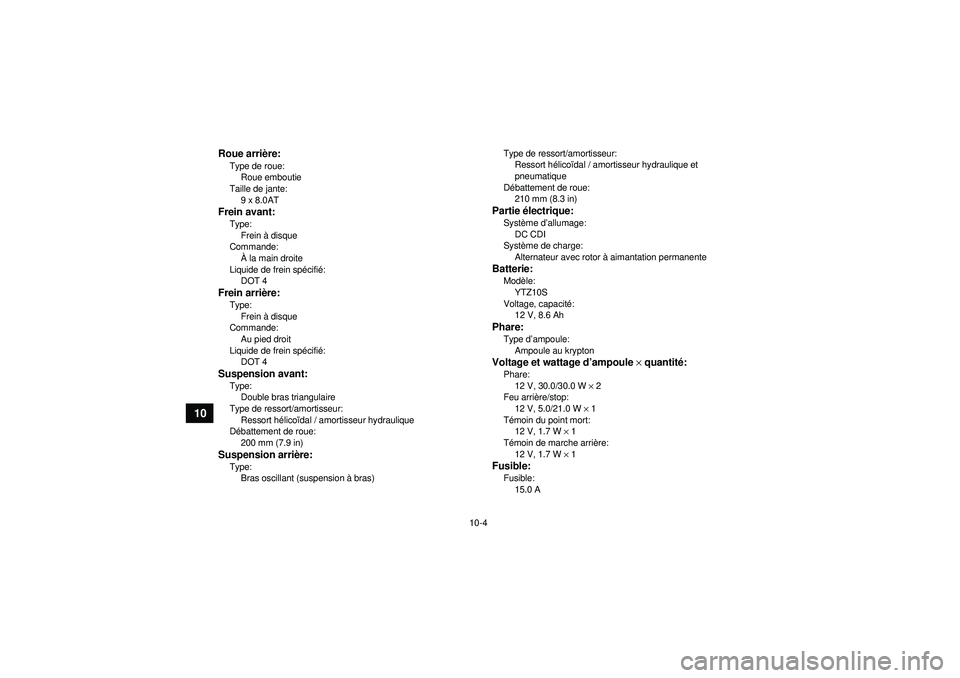

10-4
10
Roue arrière:Type de roue:
Roue emboutie
Taille de jante:
9 x 8.0ATFrein avant:Type:Frein à disque
Commande:
À la main droite
Liquide de frein spé cifié:
DOT 4Frein arriè re:Type:
Frein à disque
Commande: Au pied droit
Liquide de frein spé cifié:
DOT 4Suspension avant:Type: Double bras triangulaire
Type de ressort/amortisseur: Ressort h élico ïdal / amortisseur hydraulique
D ébattement de roue:
200 mm (7.9 in)Suspension arri ère:Type:
Bras oscillant (suspension à bras) Type de ressort/amortisseur:
Ressort h élico ïdal / amortisseur hydraulique et
pneumatique
D ébattement de roue:
210 mm (8.3 in)
Partie électrique:Syst ème d ’allumage:
DC CDI
Syst ème de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Mod èle:
YTZ10S
Voltage, capacit é:
12 V, 8.6 AhPhare:Type d ’ampoule:
Ampoule au kryptonVoltage et wattage d ’ampoule × quantit é:Phare:
12 V, 30.0/30.0 W × 2
Feu arri ère/stop:
12 V, 5.0/21.0 W × 1
T émoin du point mort:
12 V, 1.7 W × 1
T émoin de marche arri ère:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BS62F0.book Page 4 Monday, April 18, 2011 7:02 PM

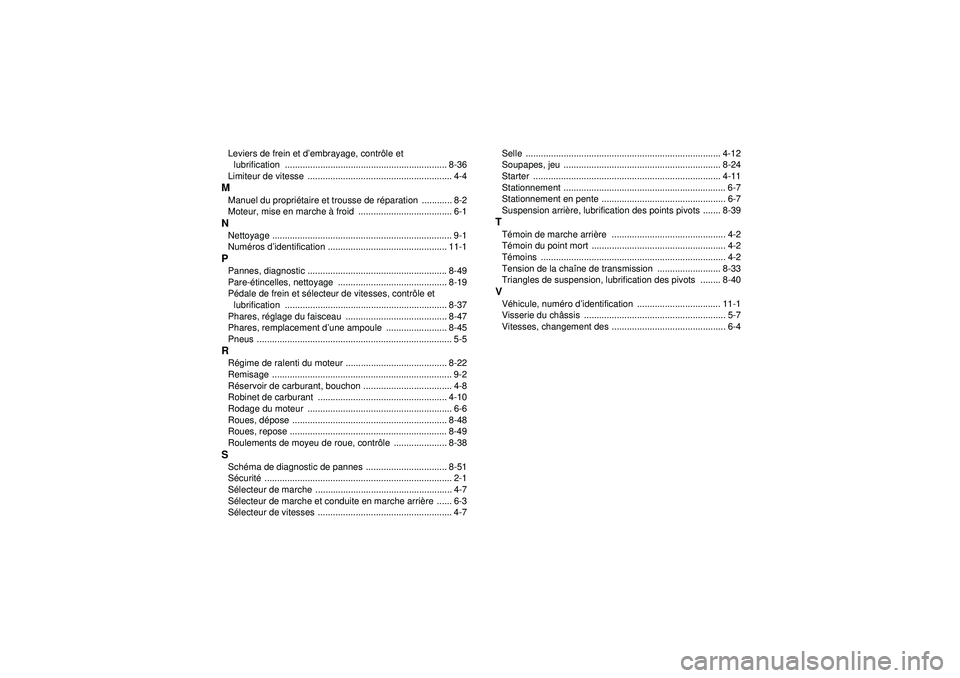

Leviers de frein et d’embrayage, contr ôle et
lubrification ................................................................ 8-36
Limiteur de vitesse ......................................................... 4-4MManuel du proprié taire et trousse de r éparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Num éros d ’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-49
Pare- étincelles, nettoyage ........................................... 8-19
Pé dale de frein et s électeur de vitesses, contrô le et
lubrification ................................................................ 8-37
Phares, r églage du faisceau ........................................ 8-47
Phares, remplacement d’ une ampoule ........................ 8-45
Pneus ............................................................................. 5-5RR égime de ralenti du moteur ........................................ 8-22
Remisage ....................................................................... 9-2
R éservoir de carburant, bouchon ................................... 4-8
Robinet de carburant ................................................... 4-10
Rodage du moteur ......................................................... 6-6
Roues, d épose ............................................................. 8-48
Roues, repose .............................................................. 8-49
Roulements de moyeu de roue, contr ôle ..................... 8-38SSch éma de diagnostic de pannes ................................ 8-51
Sé curit é .......................................................................... 2-1
Sé lecteur de marche ...................................................... 4-7
Sé lecteur de marche et conduite en marche arri ère ...... 6-3
Sé lecteur de vitesses ..................................................... 4-7 Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-24
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-7
Stationnement en pente ................................................. 6-7
Suspension arri
ère, lubrification des points pivots ....... 8-39
TT émoin de marche arri ère ............................................. 4-2
T émoin du point mort ..................................................... 4-2
T émoins ......................................................................... 4-2
Tension de la chaî ne de transmission ......................... 8-33
Triangles de suspension, lubrification des pivots ........ 8-40VVé hicule, num éro d ’identification ................................. 11-1
Visserie du ch âssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-4
