suspension YAMAHA YFM350R-W 2010 Manuale de Empleo (in Spanish)

Comprobación de la posición del pedal
de freno .................................................. 8-24
Ajuste del juego del freno de
estacionamiento ..................................... 8-25
Interruptores de la luz de freno ................ 8-27
Ajuste del juego libre de la maneta de
embrague ............................................... 8-28
Juego de la cadena de transmisión ......... 8-29
Engrase de la cadena de transmisión ...... 8-32
Comprobación y engrase de los cables ... 8-33
Comprobación y engrase de las
manetas de freno y embrague ............... 8-33
Comprobación y engrase de los pedales
de freno y cambio ................................... 8-34
Comprobación de los cojinetes de las
ruedas .................................................... 8-35
Engrase de los pivotes del basculante ..... 8-35
Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de
acoplamiento .......................................... 8-35
Engrase de los pivotes del brazo
superior y del brazo inferior .................... 8-36
Engrase del eje de dirección .................... 8-37
Batería ...................................................... 8-38
Cambio de fusibles ................................... 8-39
Bombilla del faro ...................................... 8-40Luz del faro ...............................................8-40
Cambio de la bombilla de la luz de
freno/piloto trasero ..................................8-40
Cambio de la bombilla de un
intermitente .............................................8-42
Cambio de la bombilla de la luz de la
matrícula .................................................8-42
Bombilla de la luz de posición
delantera .................................................8-43
Desmontaje de una rueda ........................8-43
Montaje de una rueda ...............................8-44
Identificación de averías ...........................8-45
Cuadro de identificación de averías .........8-46
LIMPIEZA Y ALMACENAMIENTO .................9-1
Limpieza .....................................................9-1
Almacenamiento .........................................9-2
ESPECIFICACIONES ..................................10-1
INFORMACIÓN PARA EL
CONSUMIDOR .............................................11-1
Números de identificación ........................11-1
U10P60S0.book Page 3 Thursday, June 15, 2006 5:23 PM

4-16
4
SBU18990Ajuste de los conjuntos amortiguado-
res delanteros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
NOTA:Para realizar este ajuste, se puede obtener una lla-ve especial en un concesionario Yamaha.
1. Saliente
2. Soporte del asiento
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
U10P60S0.book Page 16 Thursday, June 15, 2006 5:23 PM

4-17
4
ADVERTENCIA
SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,lo que puede ocasionar un accidente.SBU19040Ajuste del conjunto amortiguador tra-
sero La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
Ajuste la precarga del muelle del modo siguiente.
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste en la dirección (a)
para aumentar la precarga del muelle y, de
ese modo, endurecer la suspensión, y en la
dirección (b) para reducir la precarga del mue-
lle y suavizar así la suspensión.
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
5
U10P60S0.book Page 17 Thursday, June 15, 2006 5:23 PM

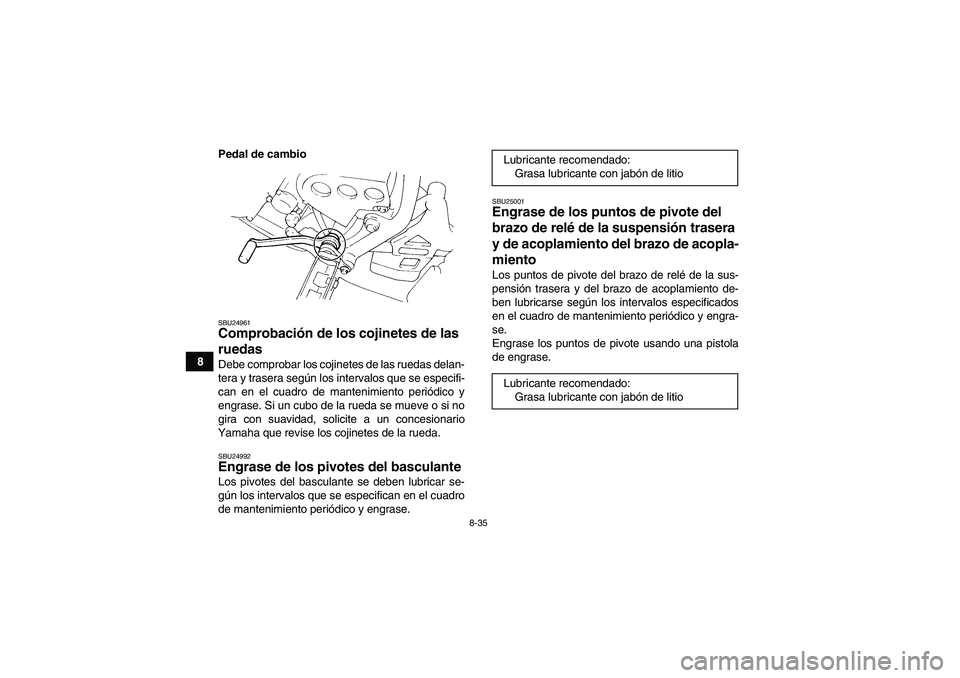

8-35
8Pedal de cambio
SBU24961Comprobación de los cojinetes de las
ruedas Debe comprobar los cojinetes de las ruedas delan-
tera y trasera según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Si un cubo de la rueda se mueve o si no
gira con suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rueda.SBU24992Engrase de los pivotes del basculante Los pivotes del basculante se deben lubricar se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SBU25001Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de acopla-
miento Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.
Engrase los puntos de pivote usando una pistola
de engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
U10P60S0.book Page 35 Thursday, June 15, 2006 5:23 PM

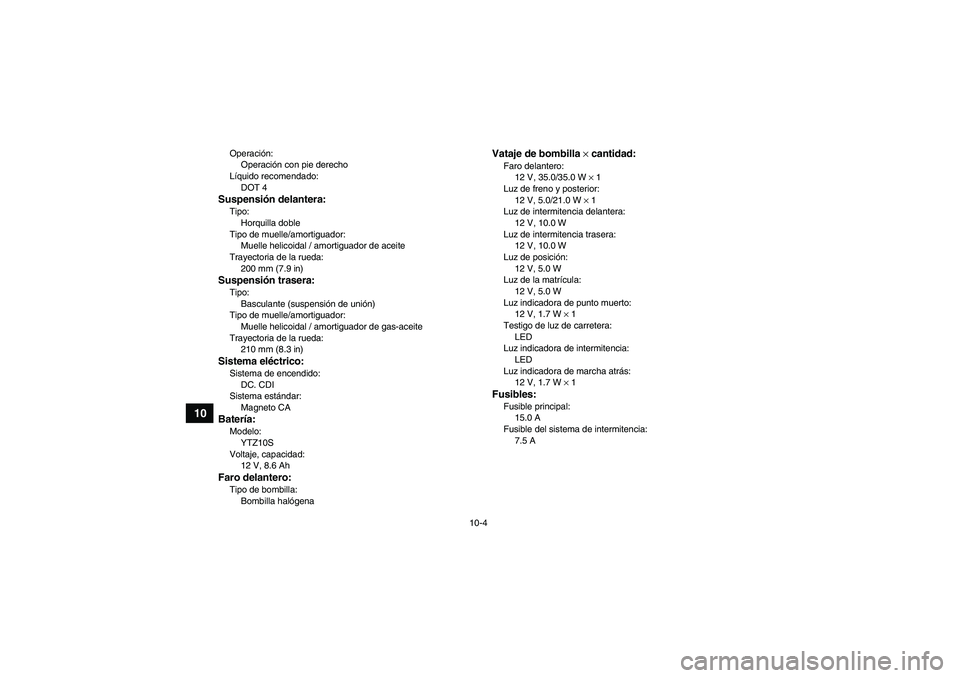

10-4
10
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
200 mm (7.9 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
210 mm (8.3 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla halógena
Vataje de bombilla × cantidad:Faro delantero:
12 V, 35.0/35.0 W × 1
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W
Luz de intermitencia trasera:
12 V, 10.0 W
Luz de posición:
12 V, 5.0 W
Luz de la matrícula:
12 V, 5.0 W
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1Fusibles:Fusible principal:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
U10P60S0.book Page 4 Thursday, June 15, 2006 5:23 PM

Interruptores del manillar ............................................... 4-3
Interruptor principal ........................................................ 4-1JJuego de la cadena de transmisión ............................. 8-29
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-24
Juego del freno de estacionamiento, ajuste ................. 8-25
Juego libre de la maneta de embrague, ajuste ............ 8-28
Juego libre del cable del acelerador, ajuste ................. 8-20LLimitador de velocidad ................................................... 4-6
Límite de desgaste de los neumáticos ........................... 5-7
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-23
Líquido de freno, comprobación ................................... 8-22
Lista de comprobaciones previas ................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro .................................................................. 8-40
Luz indicadora de intermitencia ..................................... 4-2
Luz indicadora de la luz de carretera ............................. 4-2
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleración ............................................ 4-5, 5-5
Maneta de embrague ..................................................... 4-7
Maneta del freno ............................................................ 4-7
Maneta del freno de estacionamiento ............................ 4-8
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-33
Manual del propietario y juego de herramientas ............ 8-1Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1
NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................. 4-10
Palanca de selección de marcha y conducción
hacia atrás ................................................................... 6-3
Parachispas, limpieza .................................................. 8-17
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-21
Pedal de cambio ............................................................ 4-9
Pedal de freno ................................................................ 4-8
Pedales de freno y cambio, comprobación y
engrase ...................................................................... 8-34
Pivotes del basculante, engrase .................................. 8-35
Posición del pedal de freno, comprobación ................. 8-24
Presión de los neumáticos, medición ............................. 5-7
Puntos de pivote del brazo de relé de la suspensión
trasera y de acoplamiento del brazo, engrase ........... 8-35RRalentí del motor .......................................................... 8-19
Rodaje del motor ............................................................ 6-7
Rueda, desmontaje ...................................................... 8-43
Rueda, montaje ............................................................ 8-44SSuspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-36TTapón del depósito de gasolina ................................... 4-10
