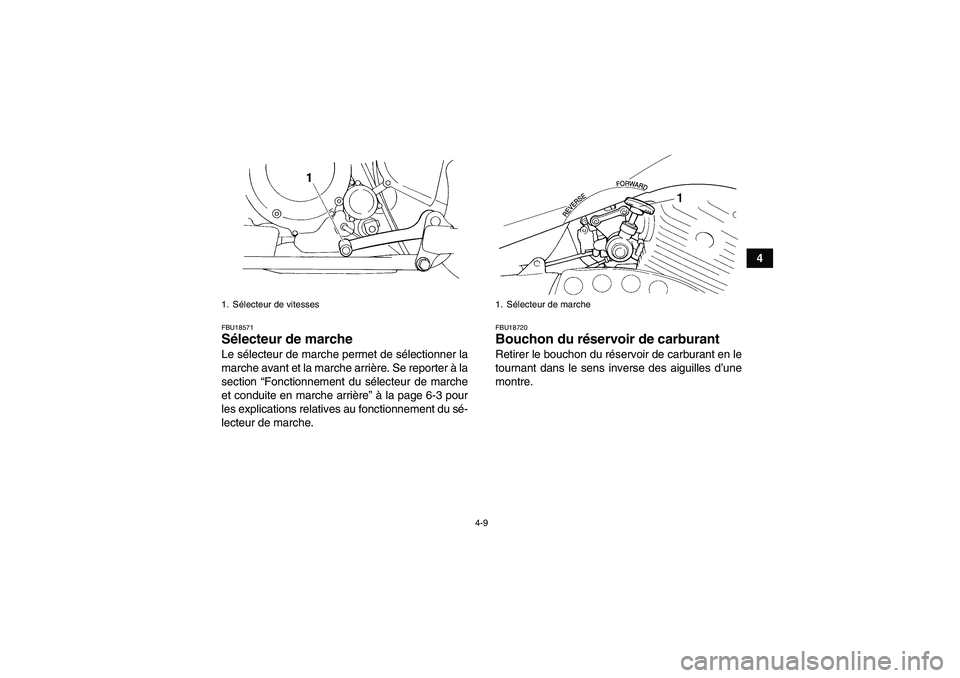

FBU18571Sélecteur de marche Le sélecteur de marche permet de sélectionner la
marche avant et la marche arrière. Se reporter à la
section “Fonctionnement du sélecteur de marche
et conduite en marche arrière” à la page 6-3 pour
les explications relatives au fonctionnement du sé-
lecteur de marche.
FBU18720Bouchon du réservoir de carburant Retirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.
1. Sélecteur de vitesses
1. Sélecteur de marche
U10P70F0.book Page 9 Thursday, July 21, 2011 9:04 AM

4-10
4

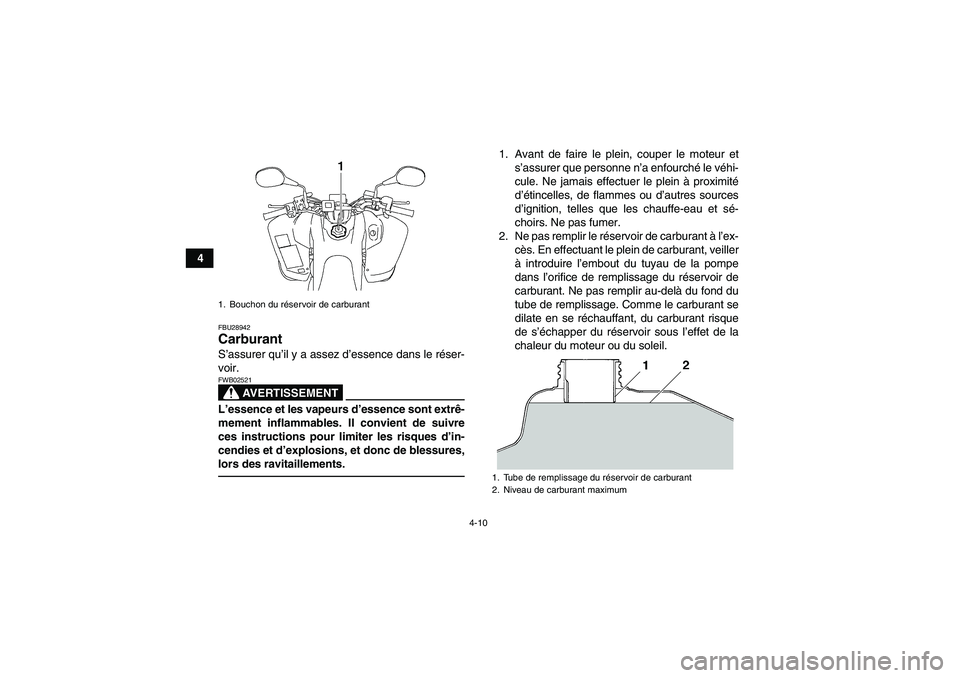

FBU28942Carburant S’assurer qu’il y a assez d’essence dans le réser-
voir.
AVERTISSEMENT
FWB02521L’essence et les vapeurs d’essence sont extrê-
mement inflammables. Il convient de suivre
ces instructions pour limiter les risques d’in-
cendies et d’explosions, et donc de blessures,
lors des ravitaillements.
1. Avant de faire le plein, couper le moteur et
s’assurer que personne n’a enfourché le véhi-
cule. Ne jamais effectuer le plein à proximité
d’étincelles, de flammes ou d’autres sources
d’ignition, telles que les chauffe-eau et sé-
choirs. Ne pas fumer.
2. Ne pas remplir le réservoir de carburant à l’ex-
cès. En effectuant le plein de carburant, veiller
à introduire l’embout du tuyau de la pompe
dans l’orifice de remplissage du réservoir de
carburant. Ne pas remplir au-delà du fond du
tube de remplissage. Comme le carburant se
dilate en se réchauffant, du carburant risque
de s’échapper du réservoir sous l’effet de la
chaleur du moteur ou du soleil.
1. Bouchon du réservoir de carburant
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant maximum
U10P70F0.book Page 10 Thursday, July 21, 2011 9:04 AM

4-11
4
3. Essuyer immédiatement toute coulure de car-
burant. ATTENTION : Essuyer immédiate-
ment toute coulure de carburant à l’aide
d’un chiffon propre, sec et doux. En effet,
le carburant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCB00981]
4. Tourner le bouchon du réservoir de carburant
à fond dans le sens des aiguilles d’une montre
afin de le refermer hermétiquement.
AVERTISSEMENT
FWB02531L’essence étant délétère, elle peut provoquer
des blessures, voire la mort. Manipuler l’es-
sence avec prudence. Ne jamais siphonner de
l’essence avec la bouche. Consulter immédia-
tement un médecin en cas d’ingestion, d’inha-
lation excessive de vapeur ou d’éclaboussuresdans les yeux. Si de l’essence se répand sur la
peau, laver au savon et à l’eau. Si de l’essence
se répand sur les vêtements, les changer sans
tarder.
ATTENTIONFCB00070Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,
ainsi que le système d’échappement.Ce moteur Yamaha fonctionne à l’essence ordi-
naire sans plomb d’un indice d’octane recherche
de 91 ou plus. Si un cognement ou un cliquetis sur-
vient, changer de marque d’essence. L’essence
sans plomb prolonge la durée de service des bou-

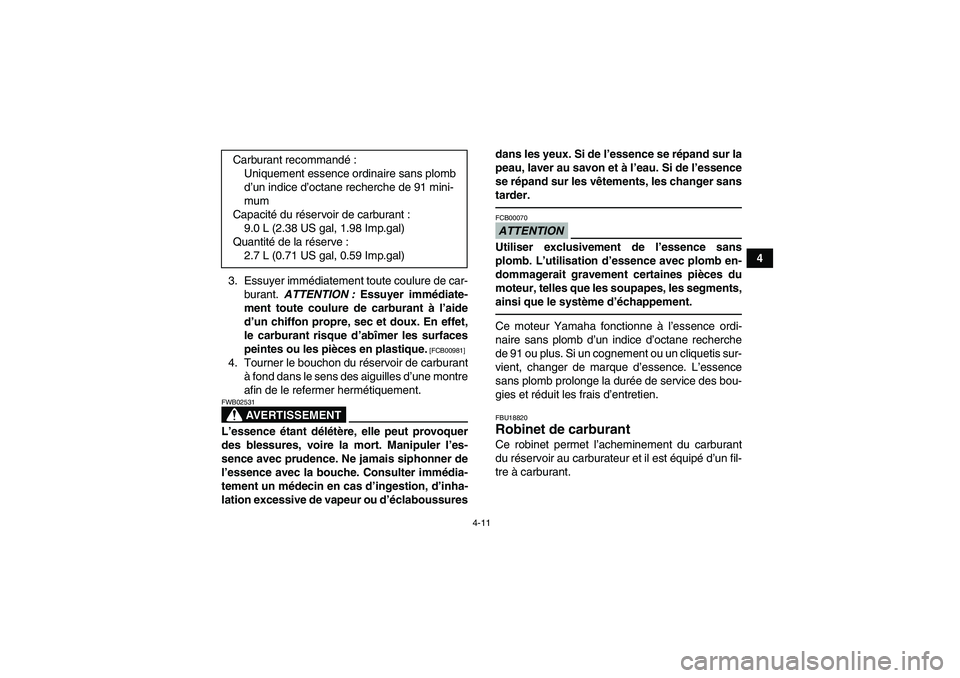

gies et réduit les frais d’entretien.FBU18820Robinet de carburant Ce robinet permet l’acheminement du carburant
du réservoir au carburateur et il est équipé d’un fil-
tre à carburant. Carburant recommandé:
Uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 mini-
mum
Capacité du réservoir de carburant :
9.0 L (2.38 US gal, 1.98 Imp.gal)
Quantité de la réserve :
2.7 L (0.71 US gal, 0.59 Imp.gal)
U10P70F0.book Page 11 Thursday, July 21, 2011 9:04 AM

4-12

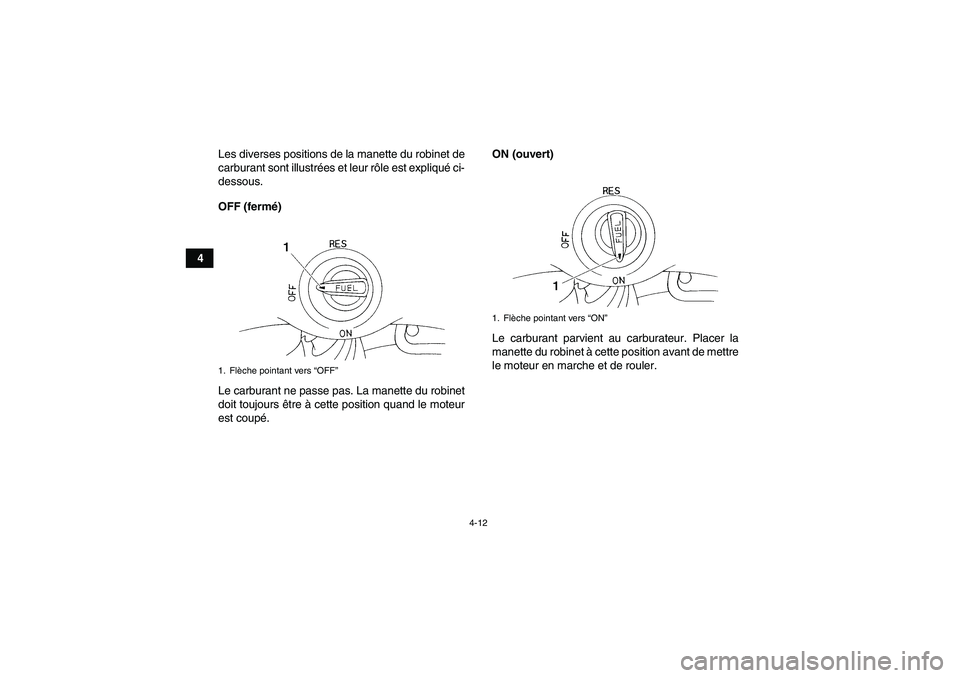

4Les diverses positions de la manette du robinet de
carburant sont illustrées et leur rôle est expliqué ci-
dessous.
OFF (fermé)
Le carburant ne passe pas. La manette du robinet
doit toujours être à cette position quand le moteur
est coupé.ON (ouvert)
Le carburant parvient au carburateur. Placer la
manette du robinet à cette position avant de mettre
le moteur en marche et de rouler.
1. Flèche pointant vers “OFF”
1. Flèche pointant vers “ON”
U10P70F0.book Page 12 Thursday, July 21, 2011 9:04 AM

4-13

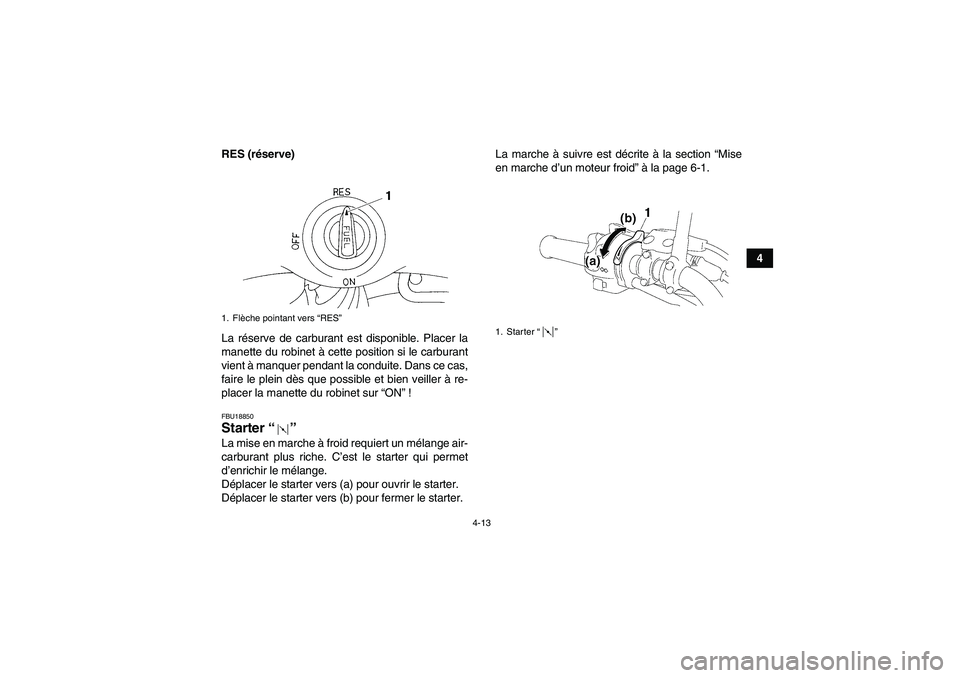

4 RES (réserve)
La réserve de carburant est disponible. Placer la
manette du robinet à cette position si le carburant
vient à manquer pendant la conduite. Dans ce cas,
faire le plein dès que possible et bien veiller à re-
placer la manette du robinet sur “ON”!
FBU18850Starter“” La mise en marche à froid requiert un mélange air-
carburant plus riche. C’est le starter qui permet
d’enrichir le mélange.
Déplacer le starter vers (a) pour ouvrir le starter.
Déplacer le starter vers (b) pour fermer le starter.La marche à suivre est décrite à la section “Mise
en marche d’un moteur froid” à la page 6-1.1. Flèche pointant vers “RES”
1. Starter“”
U10P70F0.book Page 13 Thursday, July 21, 2011 9:04 AM

4-14
4
FBU28010Serrure antivol Blocage de la direction
1. Tourner le guidon à fond d’un côté ou de
l’autre.
2. Ouvrir le bouchon de la serrure antivol, puis
introduire la clé de la serrure antivol.
3. Tourner la clé de 1/8 de tour dans le sens in-
verse des aiguilles d’une montre, l’enfoncer,
puis la tourner de 1/8 de tour dans le sens des
aiguilles d’une montre.4. S’assurer que la direction est bloquée, retirer
la clé, puis refermer le bouchon de la serrure
antivol.
Déblocage de la direction
1. Ouvrir le bouchon de la serrure antivol, puis
introduire la clé.
2. Tourner la clé de 1/8 de tour dans le sens in-
verse des aiguilles d’une montre afin de dé-
verrouiller la serrure antivol.
3. Retirer la clé, puis refermer le bouchon de la
serrure antivol.
FBU18881Selle Dépose de la selle
Tirer le levier de verrouillage de la selle vers le
haut, puis tirer l’arrière de la selle vers le haut.
1. Bouchon de serrure antivol
2. Serrure antivolU10P70F0.book Page 14 Thursday, July 21, 2011 9:04 AM

4-15
4

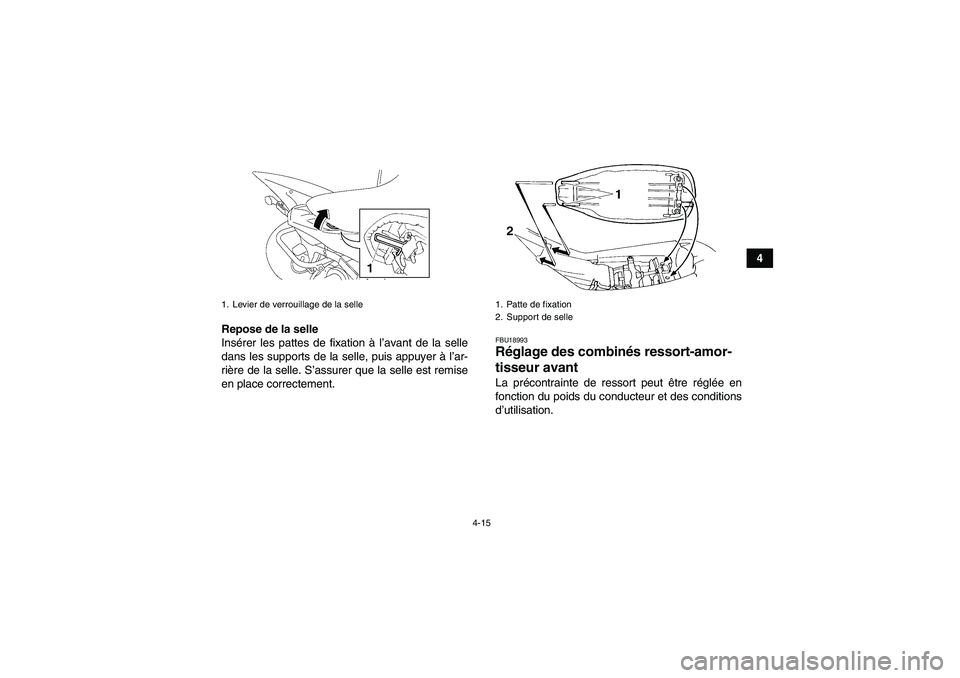

Repose de la selle
Insérer les pattes de fixation à l’avant de la selle
dans les supports de la selle, puis appuyer à l’ar-
rière de la selle. S’assurer que la selle est remise
en place correctement.
FBU18993Réglage des combinés ressort-amor-
tisseur avant La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.
1. Levier de verrouillage de la selle
1. Patte de fixation
2. Support de selle
U10P70F0.book Page 15 Thursday, July 21, 2011 9:04 AM

4-16
4
AVERTISSEMENT
FWB00400Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident.Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte du
ressort dans le sens (a) pour augmenter la précon-
trainte de ressort et donc durcir la suspension, et
dans le sens (b) afin de réduire la précontrainte de
ressort et d’assouplir la suspension.
Il faut veiller à bien aligner l’encoche sélectionnée
figurant sur la bague de réglage et l’indicateur de
position figurant sur l’amortisseur.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
U10P70F0.book Page 16 Thursday, July 21, 2011 9:04 AM

4-17
4
FBU19044Réglage du combiné ressort-amortis-
seur arrière La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions

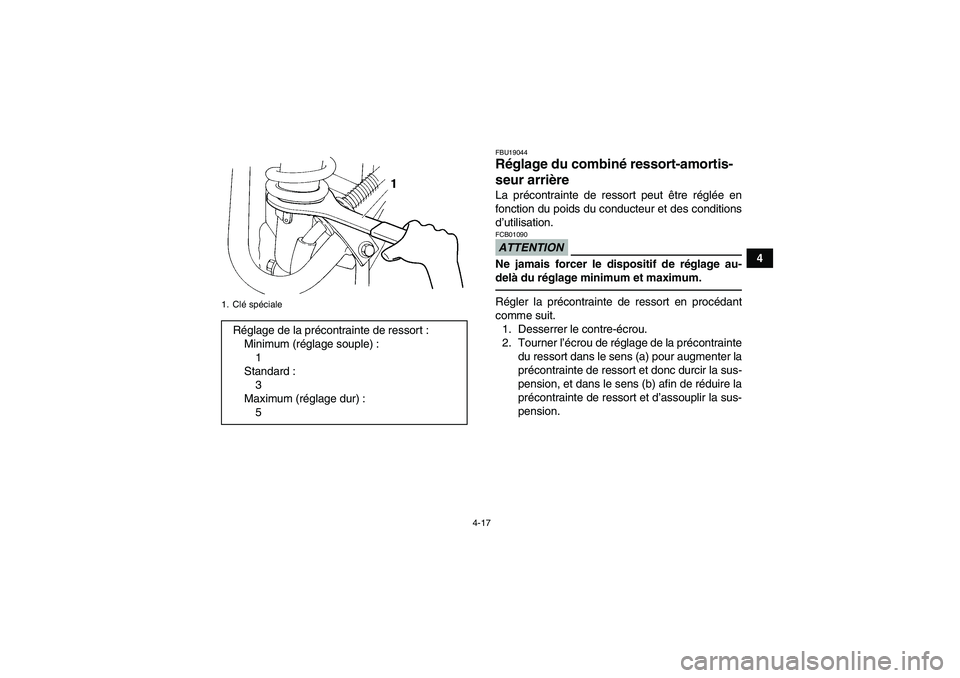

d’utilisation.ATTENTIONFCB01090Ne jamais forcer le dispositif de réglage au-
delà du réglage minimum et maximum.Régler la précontrainte de ressort en procédant
comme suit.
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-
pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
1. Clé spécialeRéglage de la précontrainte de ressort :
Minimum (réglage souple) :
1
Standard :
3
Maximum (réglage dur) :
5
U10P70F0.book Page 17 Thursday, July 21, 2011 9:04 AM

4-18
4
N.B.
Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée; plus la
distance A est grande, plus la précontrainte de
ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in).1. Contre-écrou
2.Écrou de réglage de la précontrainte de ressort
1. Clé spécialeRéglage de la précontrainte de ressor t :
Minimum (réglage souple) :
Distance A = 233.5 mm (9.19 in)
Standard :
Distance A = 228.5 mm (9.00 in)
Maximum (réglage dur) :
Distance A = 218.5 mm (8.60 in)
