4-35 1. Adjusting ring
1. Anneau de réglage
1. Anillo de ajuste
EBU01022

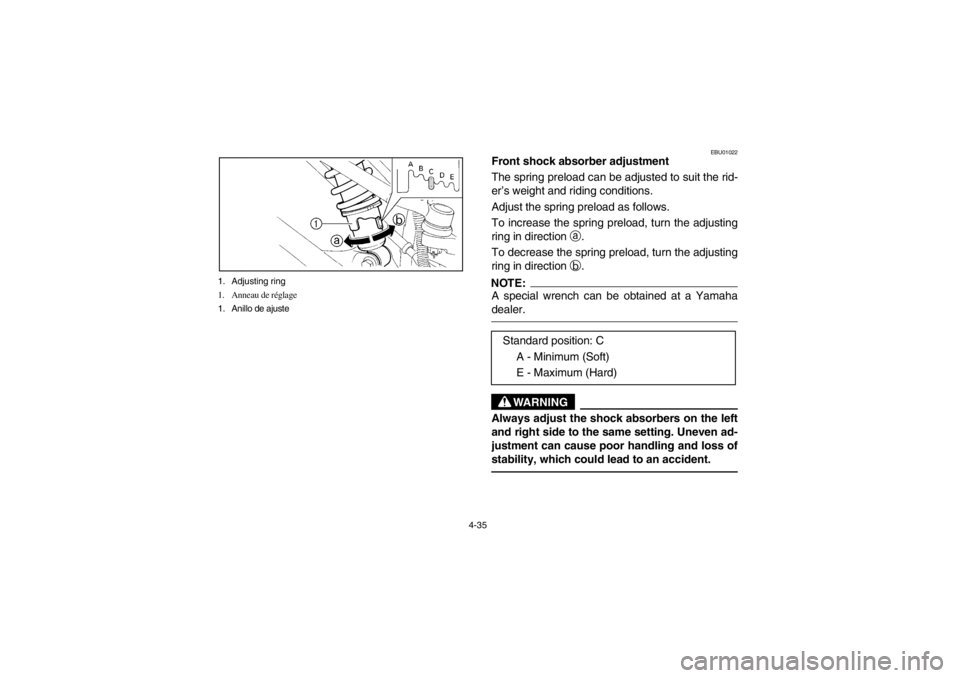

Front shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows.
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer. _
WARNING
_ Always adjust the shock absorbers on the left
and right side to the same setting. Uneven ad-
justment can cause poor handling and loss of
stability, which could lead to an accident. _
Standard position: C
A - Minimum (Soft)
E - Maximum (Hard)
U5LP61.book Page 35 Monday, August 27, 2001 3:49 PM

4-37
EBU01023
Rear shock absorber adjustment
The spring preload, rebound damping and com-
pression damping forces of the rear shock absorb-
er can be adjusted to suit the rider’s weight and the
riding conditions.
WARNING
_ This shock absorber contains highly pressur-
ized nitrogen gas. Read and understand the
following information before handling the
shock absorber.

Do not tamper with or attempt to open the
cylinder assembly.


Do not subject the shock absorber to an
open flame or other high heat source. This
may cause the unit to explode due to exces-
sive gas pressure.


Do not deform or damage the cylinder in
any way. Cylinder damage will result in
poor damping performance.


Take the shock absorber to a Yamaha deal-
er for any service.
_
U5LP61.book Page 37 Monday, August 27, 2001 3:49 PM

7-14
Ne pas conduire après avoir absorbé de l’alcool, cer-
tains médicaments ou de la drogue.
L’alcool, certains médicaments et la drogue diminuent
les facultés du conducteur.
AVERTISSEMENT
_ Ne jamais consommer d’alcool, certains médicaments
ou de la drogue avant ou pendant la conduite de ce
VTT. __Contrôles avant le démarrage
Toujours effectuer les contrôles avant le démarrage dé-
crits à la page 5-2 avant de démarrer, afin de garantir la
conduite en toute sécurité et pour maintenir le véhicule en
bon état.
AVERTISSEMENT
_ Toujours effectuer ces contrôles avant chaque départ
afin de s’assurer que le VTT puisse être utilisé en tou-
te sécurité. Toujours respecter les procédés et inter-
valles de contrôle et d’entretien repris dans ce ma-
nuel. Omettre le contrôle du VTT avant le départ ou
ne pas veiller à son entretien correct augmente les ris-
ques d’accident ou d’endommagement. _
No conduzca después de haber consumido alco-
hol o drogas.
La capacidad de conducción del piloto disminuye de-
bido a la influencia de las drogas o el alcohol.
ADVERTENCIA
_ No consuma alcohol o drogas antes ni durante la
conducción de este ATV. _Comprobaciones previas a la conducción
Para la debida seguridad y el cuidado correctodel
ATV, efectúe siempre las comprobaciones previas a
la conducción que se enumeran en la página 5-3.
ADVERTENCIA
_ Inspeccione siempre el ATV cada vez que vaya a
utilizarse, para asegurarse de que está en condi-
ciones de funcionar sin peligro. Seguir siempre
los procedimientos y programas de inspección y
mantenimiento descritos en este Manual del Pro-
pietario. Si no se inspecciona el ATV antes de
conducirlo ni se realizan las labores de manteni-
miento necesarias, aumentarán los riesgos de
sufrir un accidente o de causar daños al equipo. _
U5LP61.book Page 14 Monday, August 27, 2001 3:49 PM

7-72
Le contrôle des dérapages est une technique qui s’ac-
quiert en s’entraînant. Choisir avec discernement le ter-
rain sur lequel on s’entraîne, car la stabilité et le contrôle
du véhicule seront réduits. Il convient absolument d’évi-
ter d’effectuer des manœuvres de dérapage sur des surfa-
ces extrêmement glissantes, telles que la glace ou le ver-
glas, afin de réduire le risque de perte de contrôle du
véhicule.
AVERTISSEMENT
_ Apprendre à contrôler le patinage ou le glissement en
s’exerçant à des vitesses lentes et sur une surface uni-
forme et de niveau.
Sur des surfaces extrêmement glissantes, telles que de
la glace, rouler lentement et être très prudent afin de
limiter le risque de perte de contrôle du véhicule. _
Con práctica, al cabo de algún tiempo se puede do-
minar el derrape controlado. Antes de intentar tales
maniobras hay que elegir el terreno cuidadosamen-
te, ya que al realizarlas se reducen tanto la estabili-
dad como el control. Tenga en cuenta que han de
evitarse las maniobras de derrape en superficies ex-
tremadamente resbaladizas, como por ejemplo so-
bre hielo, ya que podría perderse totalmente el con-
trol.
ADVERTENCIA
_ Aprenda a controlar con seguridad los derrapes
practicando a baja velocidad en terreno liso y ho-
rizontal.
En superficies extremadamente resbaladizas, ta-
les como hielo, circule despacio y sea extrema-
damente precavido para evitar el riesgo de per-
der el control a causa de un patinazo o un
derrape. _
U5LP61.book Page 72 Monday, August 27, 2001 3:49 PM

9-3
CAUTION:
Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical de-
vices. Many expensive repair bills have result-
ed from improper high pressure detergent
applications such as those available in coin-
operated car washers.4. Once the majority of the dirt has been hosed
off, wash all surfaces with warm water and
mild, detergent-type soap. An old toothbrush
or bottle brush is handy for hard-to-get-at
places.
5. Rinse the machine off immediately with clean
water and dry all surfaces with a chamois,
clean towel or soft absorbent cloth.
6. Dry the chain and lubricate it to prevent rust.
7. Clean the seat with a vinyl upholstery cleaner
to keep the cover pliable and glossy.
U5LP61.book Page 3 Monday, August 27, 2001 3:49 PM

9-4
ATTENTION:_ Une pression d’eau excessive peut provoquer des in-
filtrations d’eau qui risqueraient d’endommager les
roulements de roue, les freins, les joints de la trans-
mission et l’équipement électrique. L’utilisation de
portiques de lavage automatique est préjudiciable au
véhicule et peut entraîner des réparations très coûteu-
ses. _4. Quand le gros de la crasse est éliminé, laver toutes
les surfaces à l’eau chaude savonneuse (employer
un détergent doux). Recourir à une brosse à dents
ou un rince-bouteilles pour nettoyer les parties
d’accès difficile.
5. Rincer immédiatement le véhicule à l’eau claire et
sécher toutes les surfaces avec une peau de cha-
mois, une serviette propre ou un chiffon absorbant
doux.
6. Sécher la chaîne et la lubrifier afin d’éviter qu’elle
ne rouille.
7. Nettoyer la selle avec un produit pour garnitures en
plastique afin qu’elle conserve sa souplesse et son
brillant.
AT E N C I O N :Una presión excesiva del agua puede provocar
la infiltración de la misma en los cojinetes de
rueda, frenos, retenes de la transmisión y dispo-
sitivos eléctricos, con el consiguiente deterioro.
Muchas facturas de reparación de elevado im-
porte han sido consecuencia de la aplicación in-
adecuada de detergente a una presión excesiva,
tal como sucede en los túneles de lavado de co-
ches que funcionan con monedas.4. Una vez eliminada la mayor parte de la sucie-
dad, lave todas las superficies con agua calien-
te y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los lu-
gares de difícil acceso.
5. Aclare la máquina inmediatamente con agua
limpia y seque todas las superficies con una
gamuza, una toalla limpia o un trapo suave y
absorbente.
6. Seque la cadena y lubríquela para evitar que
se oxide.
7. Limpie el sillín con un limpiador de tapicerías de
vinilo para mantenerlo flexible y brillante.
U5LP61.book Page 4 Monday, August 27, 2001 3:49 PM

10-4
Gear ratio:
1st
2nd
3rd
4th
5th
Reverse31/12 (2.583)
30/18 (1.667)
27/21 (1.286)
22/21 (1.047)
19/21 (0.904)
33/25
× 25/18 (1.833)
Chassis:
Frame type
Caster angle
TrailSteel tube
8
°47 mm
Tire:
Type
Size: Front
Size: RearTubeless
AT21
× 7 - 10
AT20
× 10 - 9
Brake:
Front brake type
Operation
Rear brake type
OperationDual disc brake
Right hand operation
Single disc brake
Right foot operation
Suspension:
Front
RearDouble wishbone
Swingarm (link suspension)
Shock absorber:
Front
RearCoil spring/oil damper
Coil spring/gas-oil damper MODEL YFM660R
