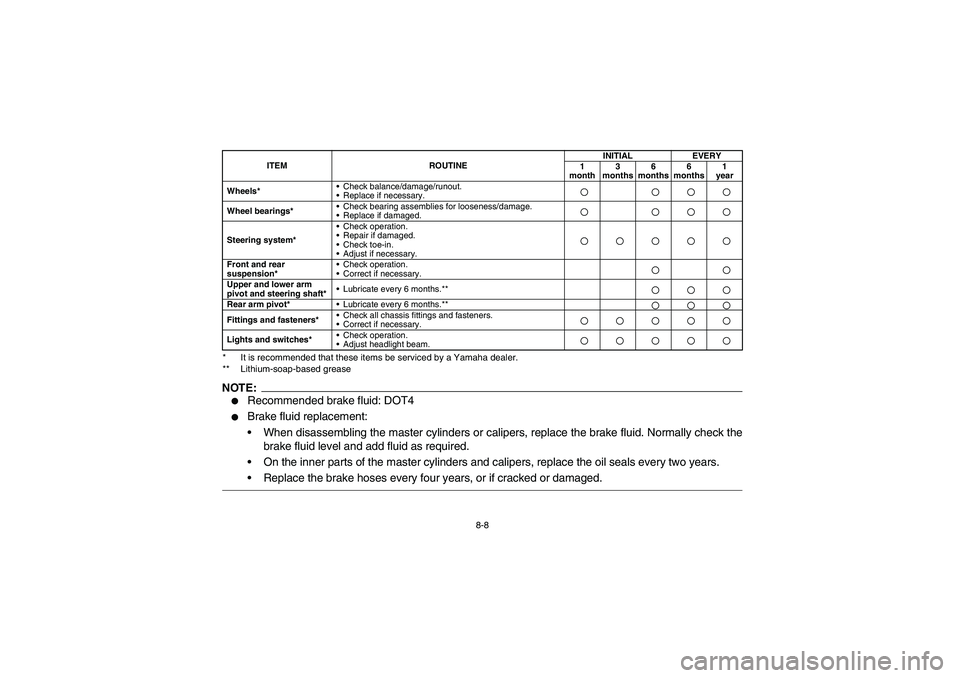

8-8 * It is recommended that these items be serviced by a Yamaha dealer.
** Lithium-soap-based grease
NOTE:

Recommended brake fluid: DOT4


Brake fluid replacement:
•When disassembling the master cylinders or calipers, replace the brake fluid. Normally check the
brake fluid level and add fluid as required.
•On the inner parts of the master cylinders and calipers, replace the oil seals every two years.
•Replace the brake hoses every four years, or if cracked or damaged.
Wheels*•Check balance/damage/runout.
•Replace if necessary.Wheel bearings*•Check bearing assemblies for looseness/damage.
•Replace if damaged.Steering system*•Check operation.
•Repair if damaged.
•Check toe-in.
•Adjust if necessary.Front and rear
suspension*•Check operation.
•Correct if necessary.Upper and lower arm
pivot and steering shaft*•Lubricate every 6 months.**Rear arm pivot*
•Lubricate every 6 months.**Fittings and fasteners*•Check all chassis fittings and fasteners.
•Correct if necessary.Lights and switches*•Check operation.
•Adjust headlight beam.
ITEM ROUTINEINITIAL EVERY
1
month3
months6
months6
months1
year
U5LP62.book Page 8 Wednesday, May 8, 2002 11:24 AM

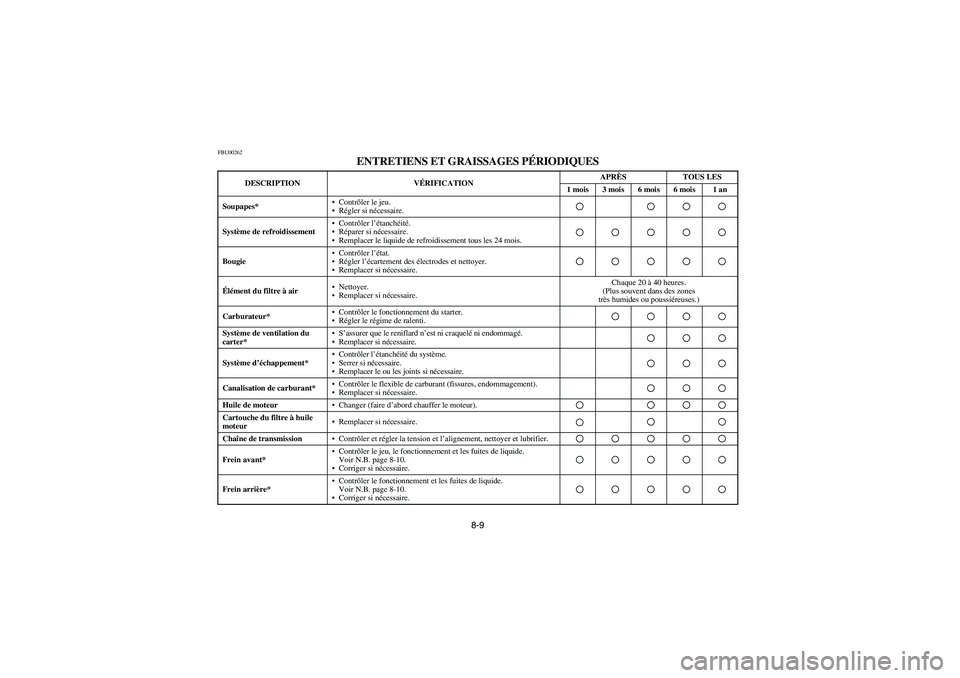

8-9
FBU00262
ENTRETIENS ET GRAISSAGES PÉRIODIQUES
DESCRIPTION VÉRIFICATIONAPRÈSTOUS LES
1 mois 3 mois 6 mois 6 mois 1 an
Soupapes*•Contrôler le jeu.
•Régler si nécessaire.
Système de refroidissement•Contrôler l’étanchéité.
•Réparer si nécessaire.
•Remplacer le liquide de refroidissement tous les 24 mois.Bougie•Contrôler l’état.
•Régler l’écartement des électrodes et nettoyer.
•Remplacer si nécessaire.Élément du filtre à air•Nettoyer.
•Remplacer si nécessaire.Chaque 20 à 40 heures.
(Plus souvent dans des zones
très humides ou poussiéreuses.)
Carburateur*•Contrôler le fonctionnement du starter.
•Régler le régime de ralenti.Système de ventilation du
carter*•S’assurer que le reniflard n’est ni craquelé ni endommagé.
•Remplacer si nécessaire.Système d’échappement*•Contrôler l’étanchéité du système.
•Serrer si nécessaire.
•Remplacer le ou les joints si nécessaire.Canalisation de carburant*•Contrôler le flexible de carburant (fissures, endommagement).
•Remplacer si nécessaire.Huile de moteur
•Changer (faire d’abord chauffer le moteur).Cartouche du filtre à huile
moteur•Remplacer si nécessaire.Chaîne de transmission
•Contrôler et régler la tension et l’alignement, nettoyer et lubrifier.Frein avant*•Contrôler le jeu, le fonctionnement et les fuites de liquide.
Voir N.B. page 8-10.
•Corriger si nécessaire.Frein arrière*•Contrôler le fonctionnement et les fuites de liquide.
Voir N.B. page 8-10.
•Corriger si nécessaire.U5LP62.book Page 9 Wednesday, May 8, 2002 11:24 AM

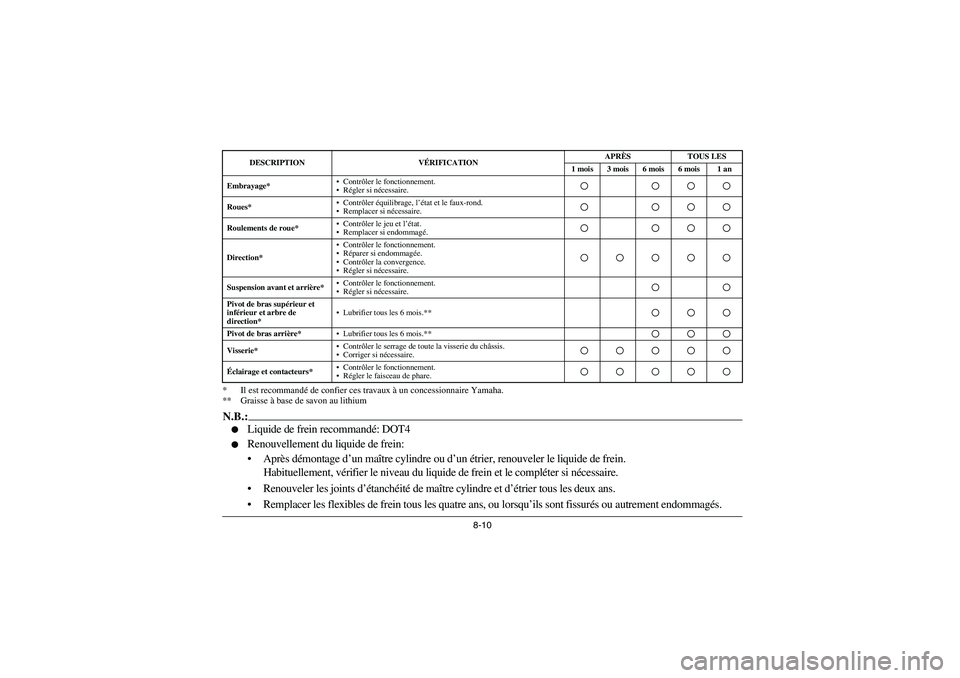

8-10 * Il est recommandé de confier ces travaux à un concessionnaire Yamaha.
** Graisse à base de savon au lithium
N.B.:

Liquide de frein recommandé: DOT4


Renouvellement du liquide de frein:
•Après démontage d’un maître cylindre ou d’un étrier, renouveler le liquide de frein.
Habituellement, vérifier le niveau du liquide de frein et le compléter si nécessaire.
•Renouveler les joints d’étanchéité de maître cylindre et d’étrier tous les deux ans.
•Remplacer les flexibles de frein tous les quatre ans, ou lorsqu’ils sont fissurés ou autrement endommagés.
Embrayage*•Contrôler le fonctionnement.
•Régler si nécessaire.Roues*•Contrôler équilibrage, l’état et le faux-rond.
•Remplacer si nécessaire.Roulements de roue*•Contrôler le jeu et l’état.
•Remplacer si endommagé.Direction*•Contrôler le fonctionnement.
•Réparer si endommagée.
•Contrôler la convergence.
•Régler si nécessaire.Suspension avant et arrière*•Contrôler le fonctionnement.
•Régler si nécessaire.Pivot de bras supérieur et
inférieur et arbre de
direction*•Lubrifier tous les 6 mois.**Pivot de bras arrière*•Lubrifier tous les 6 mois.**Visserie*•Contrôler le serrage de toute la visserie du châssis.
•Corriger si nécessaire.Éclairage et contacteurs*•Contrôler le fonctionnement.
•Régler le faisceau de phare.
DESCRIPTION VÉRIFICATIONAPRÈS TOUS LES
1 mois 3 mois 6 mois 6 mois 1 an
U5LP62.book Page 10 Wednesday, May 8, 2002 11:24 AM

8-11
SBU00262
MANTENIMIENTO/LUBRICACION PERIODICOS
ELEMENTO OPERACIÓNINICIAL CADA
1
mes3
mes6
mes6
mes1
año
Válvulas* •Comprobar el juego de válvulas.
•Ajustar si es necesario.
Sistema de enfriamiento•Compruebe si hay fugas de refrigerante.
•Lubrique si es necesario.
•Reemplace el refrigerante cada 24 meses.Bujía•Comprobar el estado de la(s) bujía(s).
•Ajustar la separación de los electrodos y limpiar.
•Reemplace si es necesario.Filtro de aire•Limpiar.
•Sustituir si es necesario.Cada 20–40 horas
(Con más frecuencia en lugares polvorientos)
Carburadore*•Comprobar el funcionamiento del estárter (estrangulador).
•Ajustar el ralentí del motor.Sistema del respiradero
de la cubierta de
la culata de cilindros*•Compruebe si hay grietas o daños en la manguera del
respiradero.
•Reemplace si es necesario.Sistema de escape*•Compruebe si hay fugas.
•Apriete si es necesario.
•Reemplace la empaquetadura si es necesario.Tubería de combustible*•Comprobar posible existencia de daños y grietas en la
tubería de combustible.
•Sustituir si es necesario.Aceite del motor
•Sustituir (calentar el motor antes de drenar el aceite).Cartucho del filtro de
aceite del
motor•Sustituir si es necesario.Cadena de transmisión•Comprobar y ajustar la tensión/ alinear/limpiar/
engrasar.U5LP62.book Page 11 Wednesday, May 8, 2002 11:24 AM

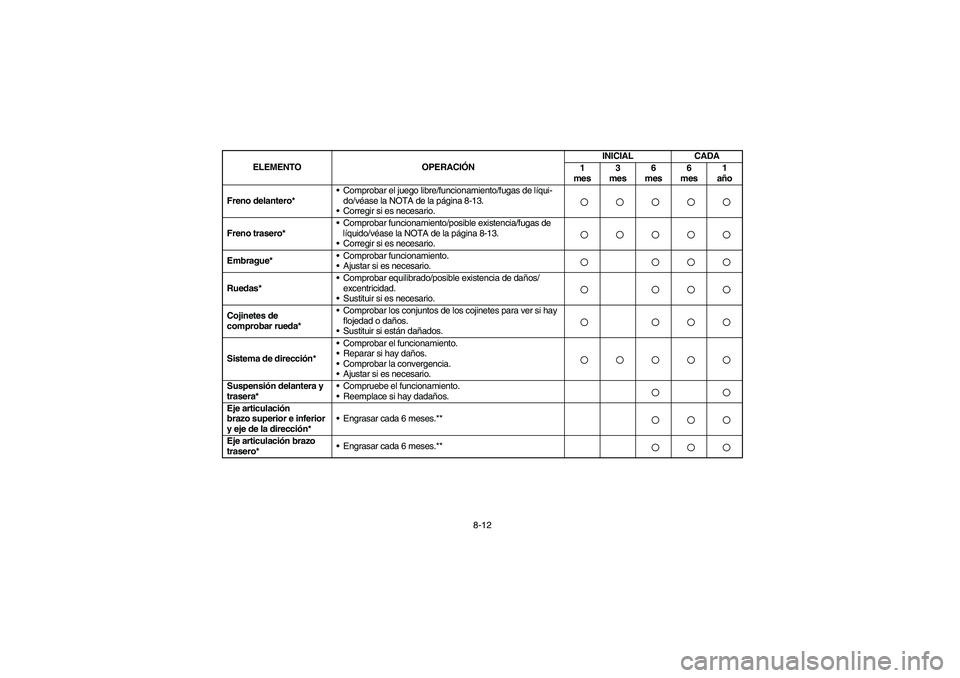

8-12 Freno delantero*•Comprobar el juego libre/funcionamiento/fugas de líqui-
do/véase la NOTA de la página 8-13.
•Corregir si es necesario.
Freno trasero*•Comprobar funcionamiento/posible existencia/fugas de
líquido/véase la NOTA de la página 8-13.
•Corregir si es necesario.Embrague*•Comprobar funcionamiento.
•Ajustar si es necesario.Ruedas*•Comprobar equilibrado/posible existencia de daños/
excentricidad.
•Sustituir si es necesario.Cojinetes de
comprobar rueda*•Comprobar los conjuntos de los cojinetes para ver si hay
flojedad o daños.
•Sustituir si están dañados.Sistema de dirección*•Comprobar el funcionamiento.
•Reparar si hay daños.
•Comprobar la convergencia.
•Ajustar si es necesario.Suspensión delantera y
trasera*•Compruebe el funcionamiento.
•Reemplace si hay dadaños.Eje articulación
brazo superior e inferior
y eje de la dirección*•Engrasar cada 6 meses.**Eje articulación brazo
trasero*•Engrasar cada 6 meses.**
ELEMENTO OPERACIÓNINICIAL CADA
1
mes3
mes6
mes6
mes1
año
U5LP62.book Page 12 Wednesday, May 8, 2002 11:24 AM

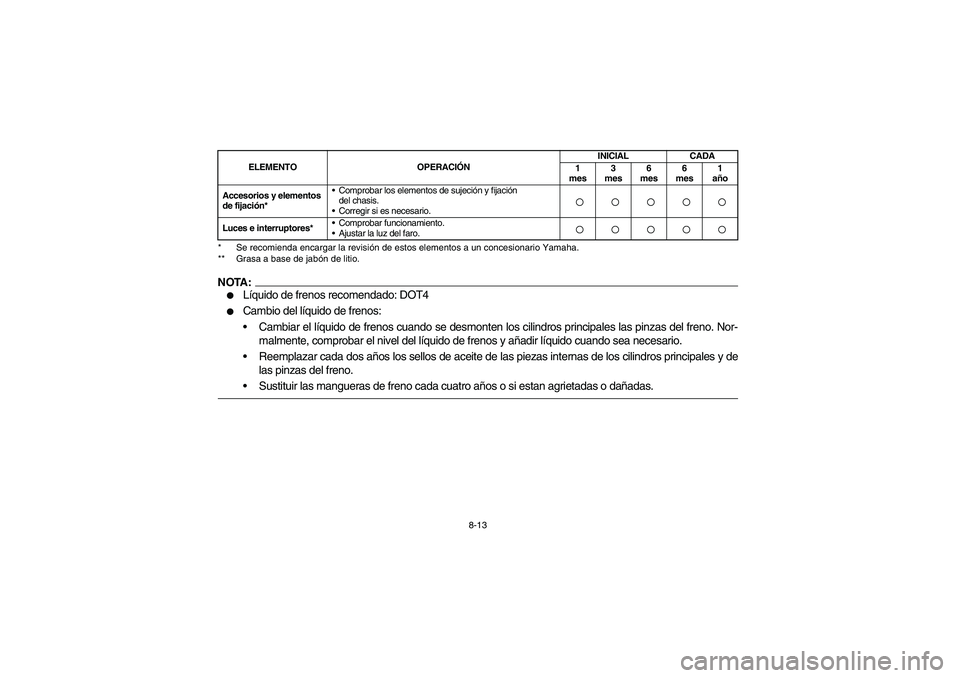

8-13 * Se recomienda encargar la revisión de estos elementos a un concesionario Yamaha.
** Grasa a base de jabón de litio.
NOTA:

Líquido de frenos recomendado: DOT4


Cambio del líquido de frenos:
•Cambiar el líquido de frenos cuando se desmonten los cilindros principales las pinzas del freno. Nor-
malmente, comprobar el nivel del líquido de frenos y añadir líquido cuando sea necesario.
•Reemplazar cada dos años los sellos de aceite de las piezas internas de los cilindros principales y de
las pinzas del freno.
•Sustituir las mangueras de freno cada cuatro años o si estan agrietadas o dañadas.
Accesorios y elementos
de fijación*•Comprobar los elementos de sujeción y fijación
del chasis.
•Corregir si es necesario.Luces e interruptores*•Comprobar funcionamiento.
•Ajustar la luz del faro.
ELEMENTO OPERACIÓNINICIAL CADA
1
mes3
mes6
mes6
mes1
año
U5LP62.book Page 13 Wednesday, May 8, 2002 11:24 AM

8-14
U5LP62.book Page 14 Wednesday, May 8, 2002 11:24 AM

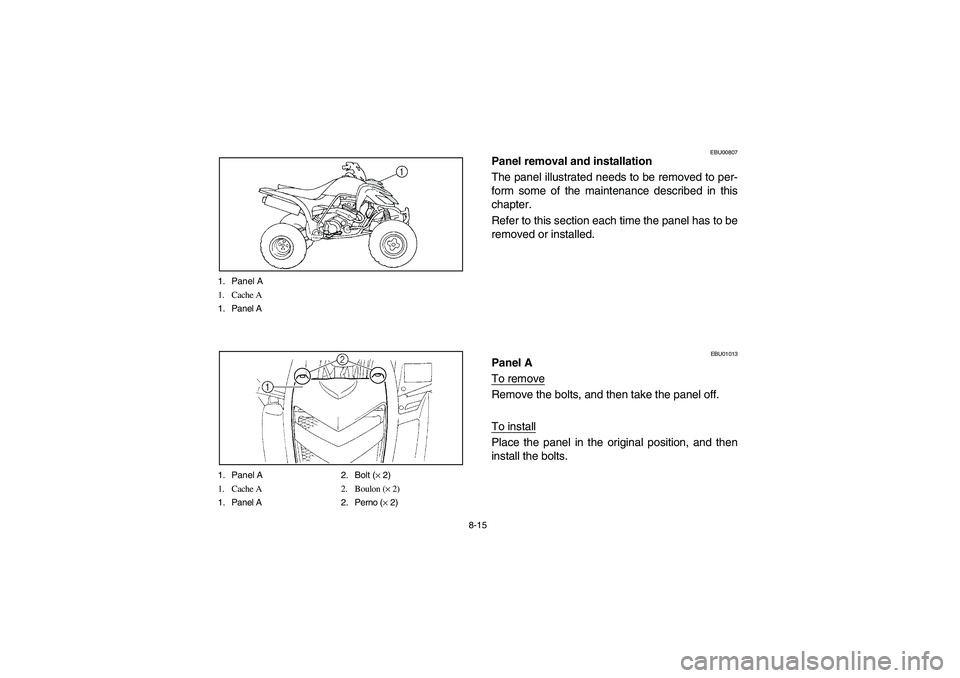

8-15 1. Panel A
1. Cache A
1. Panel A
1. Panel A 2. Bolt (× 2)
1. Cache A 2. Boulon (× 2)
1. Panel A 2. Perno (× 2)
EBU00807
Panel removal and installation
The panel illustrated needs to be removed to per-
form some of the maintenance described in this
chapter.
Refer to this section each time the panel has to be
removed or installed.
EBU01013
Panel A
To removeRemove the bolts, and then take the panel off.
To installPlace the panel in the original position, and then
install the bolts.
U5LP62.book Page 15 Wednesday, May 8, 2002 11:24 AM

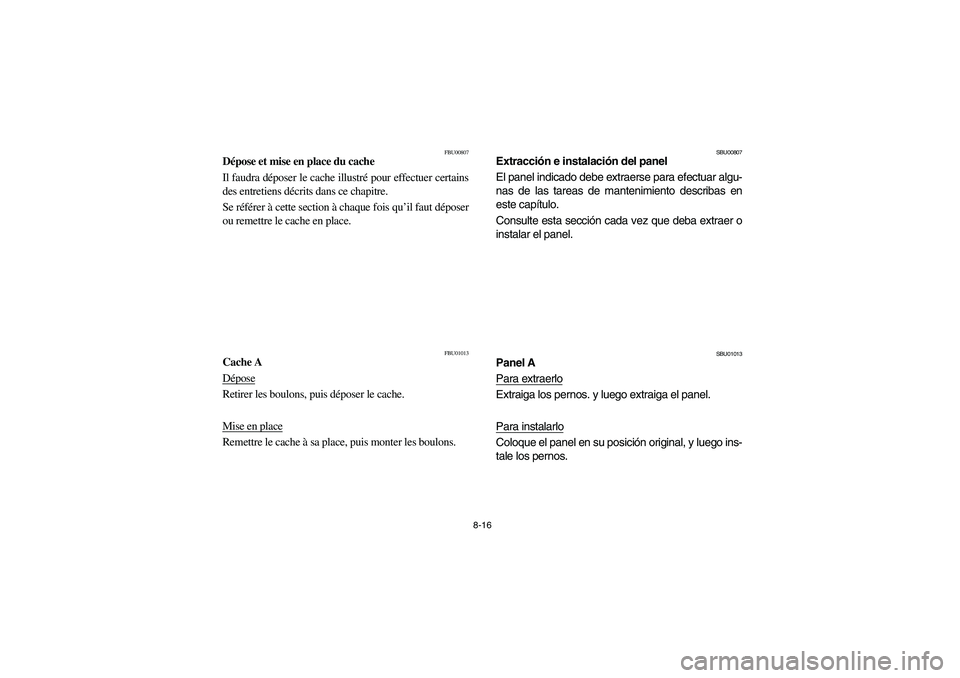

8-16
FBU00807
Dépose et mise en place du cache
Il faudra déposer le cache illustré pour effectuer certains
des entretiens décrits dans ce chapitre.
Se référer à cette section à chaque fois qu’il faut déposer
ou remettre le cache en place.
FBU01013
Cache A
DéposeRetirer les boulons, puis déposer le cache.
Mise en placeRemettre le cache à sa place, puis monter les boulons.
SBU00807
Extracción e instalación del panel
El panel indicado debe extraerse para efectuar algu-
nas de las tareas de mantenimiento describas en
este capítulo.
Consulte esta sección cada vez que deba extraer o
instalar el panel.
SBU01013
Panel A
Para extraerloExtraiga los pernos. y luego extraiga el panel.
Para instalarloColoque el panel en su posición original, y luego ins-
tale los pernos.
U5LP62.book Page 16 Wednesday, May 8, 2002 11:24 AM

8-17 1. Engine oil tank
2. Engine oil tank filler cap
3. Dipstick
4. Maximum level mark
5. Minimum level mark
1. Réservoir d’huile de moteur
2. Bouchon de remplissage de l’huile de moteur
3. Jauge
4. Repère de niveau maximum
5. Repère de niveau minimum
1. Depósito de aceite de motor
2. Tapa de relleno del depósito de aceite de motor
3. Varilla de medición
4. Marca de nivel máximo
5. Marca de nivel mínimo
EBU01238
Engine oil and oil filter cartridge
The engine oil level should be checked before
each ride. In addition, the oil must be changed and
the oil filter cartridge replaced at the intervals
specified in the periodic maintenance and lubrica-
tion chart.
To check the engine oil level
1. Place the ATV on a level surface.
2. Start the engine, warm it up until the engine
oil has reached a normal temperature of
60°C, let it continue to idle for twenty to thirty
seconds. During this period, rev the engine
two or three times to approximately
3,000 r/min, and then turn the engine off.NOTE:_ To achieve the proper engine oil temperature for
an accurate oil level reading, the engine must
have first completely cooled down, and then
warmed up again for several minutes to normal
operating temperature. _
