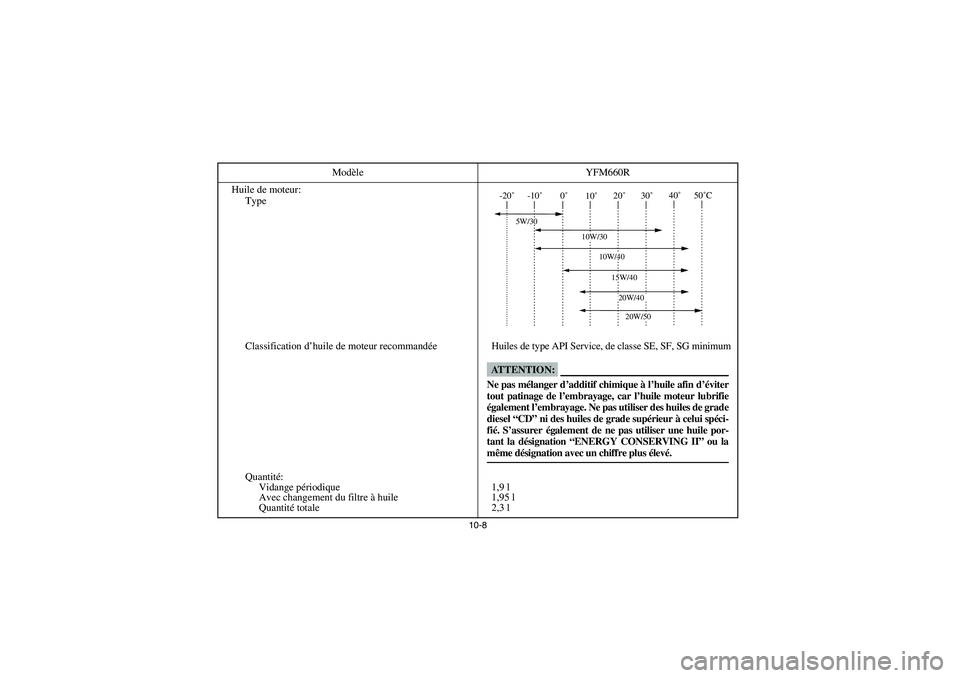

10-8
Huile de moteur:
Type
Classification d’huile de moteur recommandée Huiles de type API Service, de classe SE, SF, SG minimum
Quantité:
Vidange périodique
Avec changement du filtre à huile
Quantité totale1,9 l
1,95 l
2,3 l Modèle YFM660R
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spéci-
fié. S’assurer également de ne pas utiliser une huile por-
tant la désignation “ENERGY CONSERVING II” ou la
même désignation avec un chiffre plus élevé.
U5LP62.book Page 8 Wednesday, May 8, 2002 11:24 AM

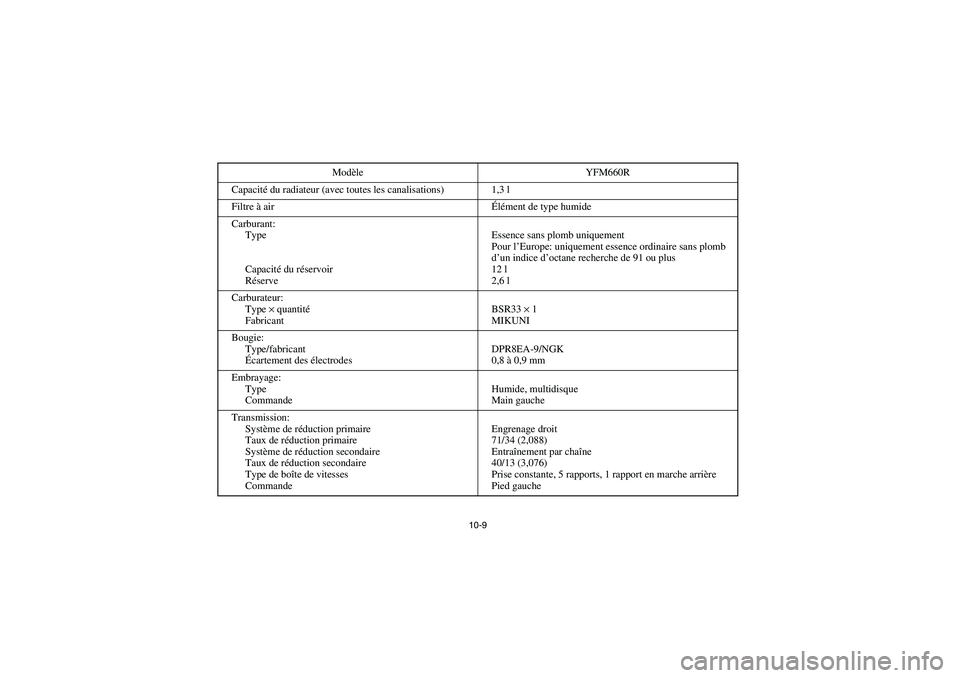

10-9
Capacité du radiateur (avec toutes les canalisations) 1,3 l
Filtre à airÉlément de type humide
Carburant:
Type
Capacité du réservoir
RéserveEssence sans plomb uniquement
Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou plus
12 l
2,6 l
Carburateur:
Type × quantité
FabricantBSR33 × 1
MIKUNI
Bougie:
Type/fabricant
Écartement des électrodesDPR8EA-9/NGK
0,8 à 0,9 mm
Embrayage:
Type
CommandeHumide, multidisque
Main gauche
Transmission:
Système de réduction primaire
Taux de réduction primaire
Système de réduction secondaire
Taux de réduction secondaire
Type de boîte de vitesses
CommandeEngrenage droit
71/34 (2,088)
Entraînement par chaîne
40/13 (3,076)
Prise constante, 5 rapports, 1 rapport en marche arrière
Pied gauche Modèle YFM660R
U5LP62.book Page 9 Wednesday, May 8, 2002 11:24 AM

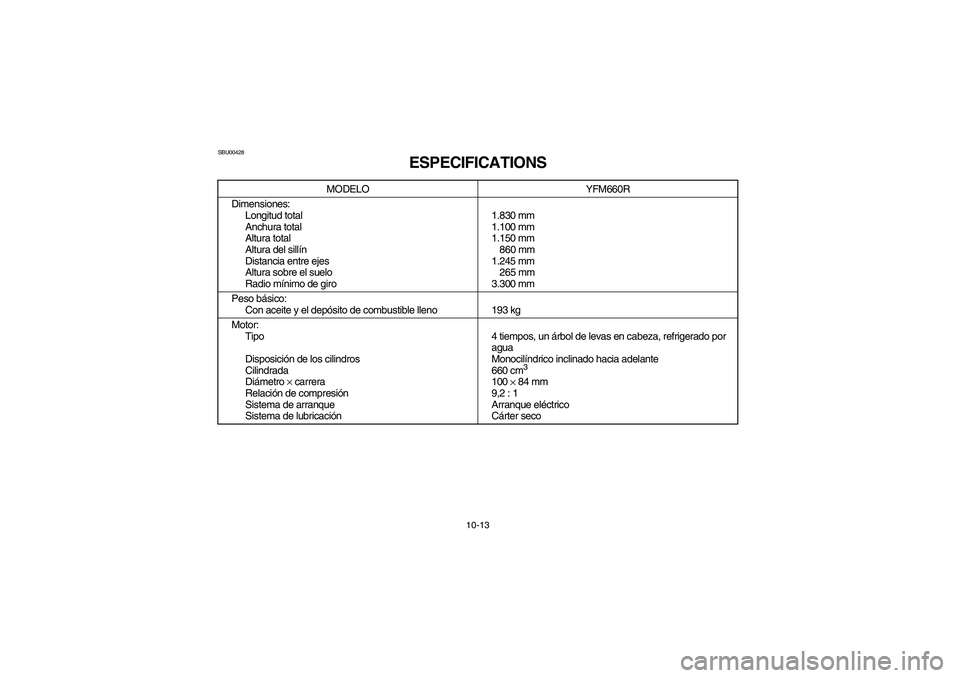

10-13
SBU00428
ESPECIFICATIONS
MODELO YFM660R
Dimensiones:
Longitud total
Anchura total
Altura total
Altura del sillín
Distancia entre ejes
Altura sobre el suelo
Radio mínimo de giro1.830 mm
1.100 mm
1.150 mm
860 mm
1.245 mm
265 mm
3.300 mm
Peso básico:
Con aceite y el depósito de combustible lleno 193 kg
Motor:
Tipo
Disposición de los cilindros
Cilindrada
Diámetro
× carrera
Relación de compresión
Sistema de arranque
Sistema de lubricación4 tiempos, un árbol de levas en cabeza, refrigerado por
agua
Monocilíndrico inclinado hacia adelante
660 cm
3
100
× 84 mm
9,2 : 1
Arranque eléctrico
Cárter seco
U5LP62.book Page 13 Wednesday, May 8, 2002 11:24 AM

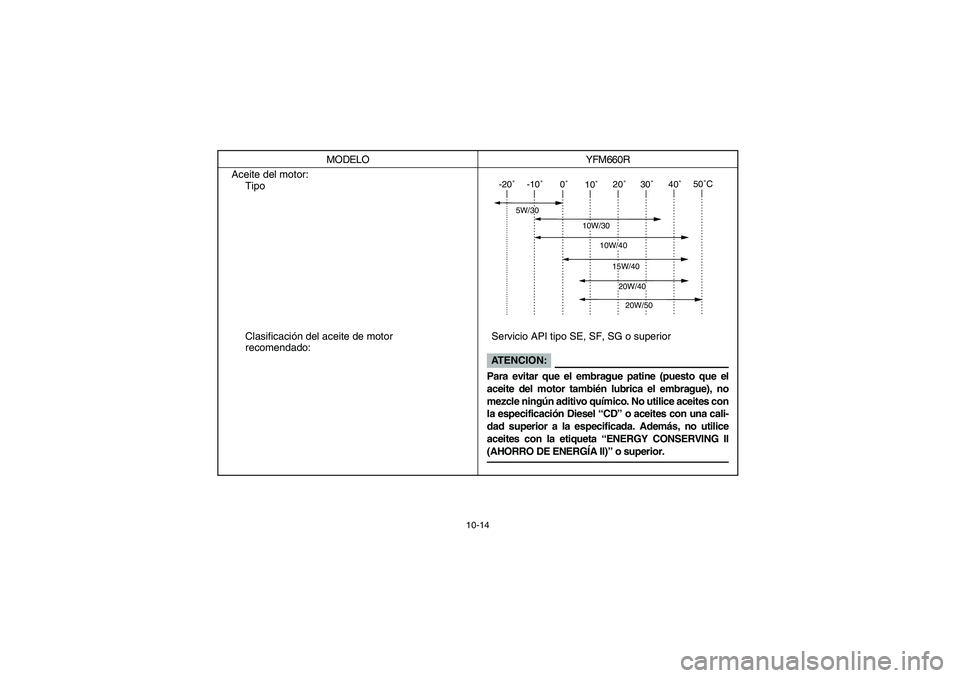

10-14
Aceite del motor:
Tipo
Clasificación del aceite de motor
recomendado:Servicio API tipo SE, SF, SG o superior MODELO YFM660R
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
