air condition YAMAHA YFM660R 2003 Notices Demploi (in French)

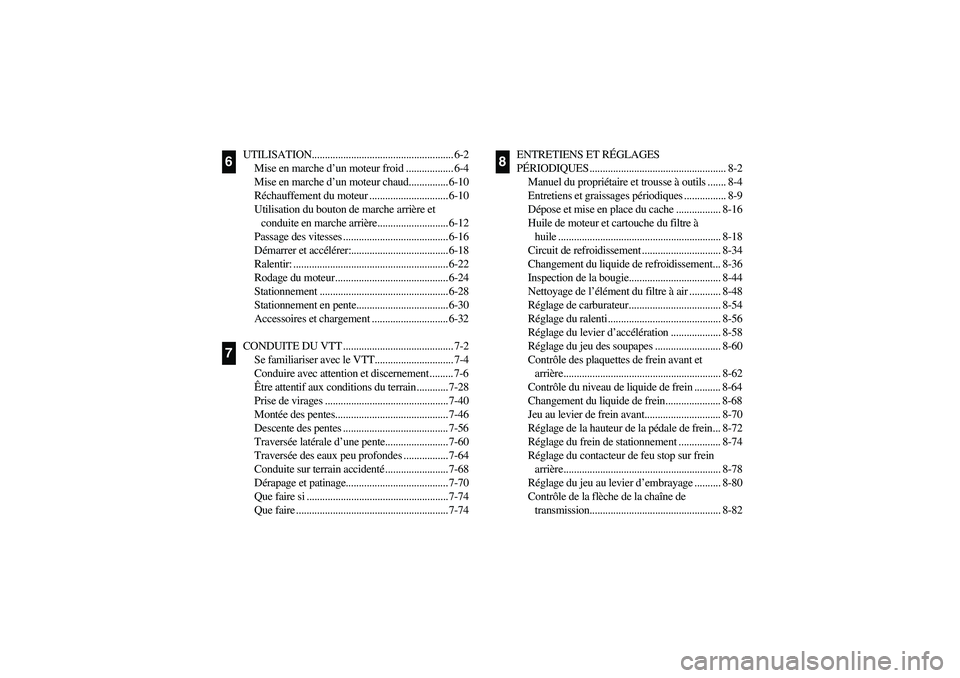

UTILISATION...................................................... 6-2
Mise en marche d’un moteur froid .................. 6-4
Mise en marche d’un moteur chaud............... 6-10
Réchauffement du moteur .............................. 6-10
Utilisation du bouton de marche arrière et
conduite en marche arrière........................... 6-12
Passage des vitesses ........................................ 6-16
Démarrer et accélérer:..................................... 6-18
Ralentir: ........................................................... 6-22

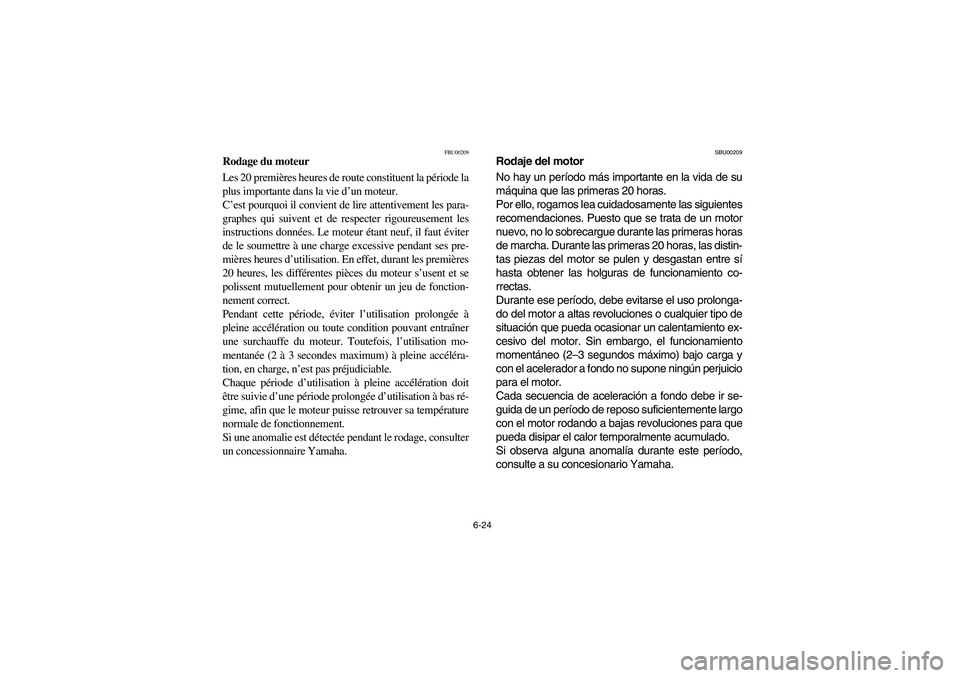

Rodage du moteur........................................... 6-24
Stationnement ................................................. 6-28
Stationnement en pente................................... 6-30
Accessoires et chargement ............................. 6-32
CONDUITE DU VTT .......................................... 7-2
Se familiariser avec le VTT.............................. 7-4
Conduire avec attention et discernement ......... 7-6
Être attentif aux conditions du terrain............ 7-28
Prise de virages ............................................... 7-40
Montée des pentes........................................... 7-46
Descente des pentes ........................................ 7-56
Traversée latérale d’une pente........................ 7-60
Traversée des eaux peu profondes ................. 7-64
Conduite sur terrain accidenté........................ 7-68
Dérapage et patinage....................................... 7-70
Que faire si ...................................................... 7-74
Que faire .......................................................... 7-74
67
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES .................................................... 8-2
Manuel du propriétaire et trousse à outils ....... 8-4
Entretiens et graissages périodiques ................ 8-9
Dépose et mise en place du cache ................. 8-16
Huile de moteur et cartouche du filtre à
huile .............................................................. 8-18
Circuit de refroidissement .............................. 8-34
Changement du liquide de refroidissement... 8-36
Inspection de la bougie................................... 8-44
Nettoyage de l’élément du filtre à air ............ 8-48
Réglage de carburateur................................... 8-54
Réglage du ralenti........................................... 8-56
Réglage du levier d’accélération ................... 8-58
Réglage du jeu des soupapes ......................... 8-60
Contrôle des plaquettes de frein avant et
arrière............................................................ 8-62
Contrôle du niveau de liquide de frein .......... 8-64
Changement du liquide de frein..................... 8-68
Jeu au levier de frein avant............................. 8-70
Réglage de la hauteur de la pédale de frein... 8-72
Réglage du frein de stationnement ................ 8-74
Réglage du contacteur de feu stop sur frein
arrière............................................................ 8-78
Réglage du jeu au levier d’embrayage .......... 8-80
Contrôle de la flèche de la chaîne de
transmission.................................................. 8-82
8
U5LP62.book Page 2 Wednesday, May 8, 2002 11:24 AM

2-6

Ne jamais tenter d’effectuer des cabrages, des sauts
ou autres acrobaties.


Toujours inspecter le VTT avant chaque utilisation
pour s’assurer de son bon état de marche. Toujours
respecter les intervalles et procédés d’inspection et
d’entretien décrits dans ce manuel.


Toujours conduire en gardant les mains sur le guidon
et les pieds sur les repose-pieds.


Toujours rouler lentement et prudemment sur un ter-
rain non familier. Être particulièrement attentif au
changement des conditions du terrain.


Ne pas rouler sur un terrain trop accidenté, glissant ou
meuble, à moins d’avoir les compétences nécessaires
au contrôle du VTT sur un tel terrain. Toujours rester
très vigilant sur ces types de terrain.


No intente hacer acrobacias, saltos u otras habili-
dades.


Inspeccione siempre el ATV cada vez que vaya a
utilizarlo para asegurarse de que se encuentra en
condiciones seguras de funcionamiento. Siga
siempre los procedimientos e intervalos de ins-
pección y mantenimiento indicados en este ma-
nual.


Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.


Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.


No conduzca nunca sobre terreno excesivamen-
te accidentado, suelto o resbaladizo hasta que
haya aprendido y practicado las destrezas nece-
sarias para controlar el ATV sobre tales terrenos.
Observe siempre la máxima precaución en este
tipo de terrenos.
U5LP62.book Page 6 Wednesday, May 8, 2002 11:24 AM

2-10

Toujours recourir aux techniques de descente et de
freinage sur collines décrites dans ce manuel. Évaluer
les conditions du terrain avant de descendre une côte.
Se pencher en arrière pour déplacer son poids vers
l’arrière du véhicule. Ne jamais dévaler une colline à
toute vitesse. Éviter de descendre une colline à un an-
gle qui ferait trop pencher le véhicule d’un côté. Dans
la mesure du possible, descendre tout droit dans une
pente.


Toujours recourir aux techniques de traversée latérale
de collines décrites dans ce manuel. Éviter les colli-
nes au sol trop glissant ou meuble. Déplacer son
poids du côté de la montée. Ne jamais tenter de faire
tourner le VTT sur une colline avant d’avoir maîtrisé
la technique de prise de virage sur un sol de niveau
telle qu’elle est décrite dans ce manuel. Éviter, dans la
mesure du possible, d’effectuer la traversée latérale
d’une pente trop raide.


Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo el
terreno antes de comenzar a bajar la pendiente.
Desplace su peso hacia atrás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.


Para cruzar una pendiente, siga siempre los pro-
cedimientos adecuados que se indican en este
manual. Evite las pendientes de superficie exce-
sivamente suelta o resbaladiza. Desplace su
peso hacia el lado del ATV correspondiente a la
parte ascendente. No intente girar en redondo en
una pendiente mientras no domine la técnica de
giro en terreno llano descrita en este manual. Evi-
te cruzar pendientes pronunciadas en la medida
de lo posible.
U5LP62.book Page 10 Wednesday, May 8, 2002 11:24 AM

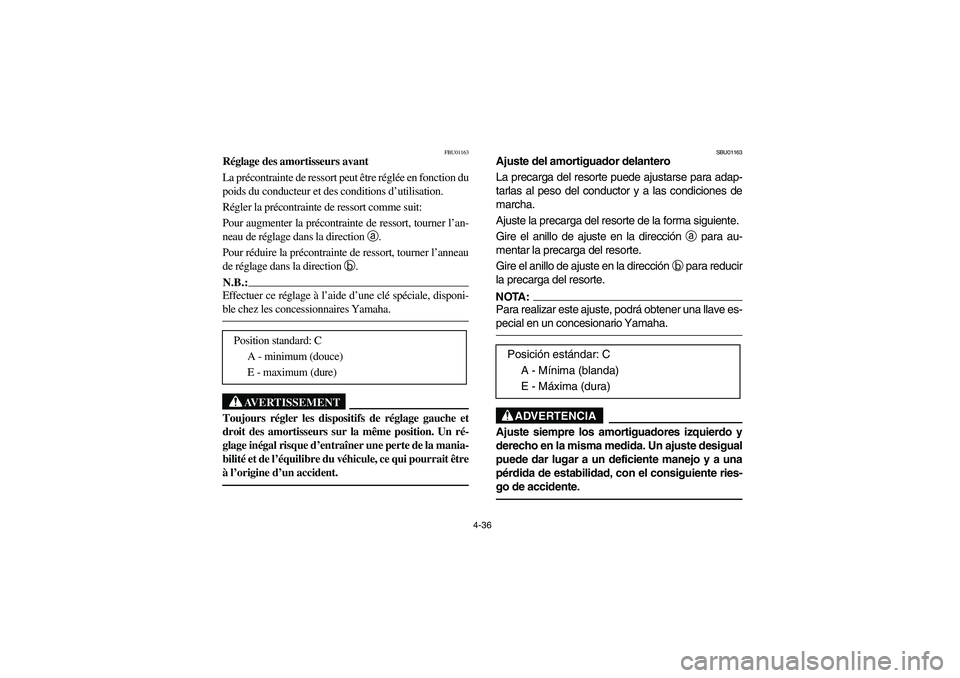

4-36
FBU01163
Réglage des amortisseurs avant
La précontrainte de ressort peut être réglée en fonction du
poids du conducteur et des conditions d’utilisation.
Régler la précontrainte de ressort comme suit:
Pour augmenter la précontrainte de ressort, tourner l’an-
neau de réglage dans la direction a
.
Pour réduire la précontrainte de ressort, tourner l’anneau
de réglage dans la direction b
.N.B.:_ Effectuer ce réglage à l’aide d’une clé spéciale, disponi-
ble chez les concessionnaires Yamaha. _
AVERTISSEMENT
_ Toujours régler les dispositifs de réglage gauche et
droit des amortisseurs sur la même position. Un ré-
glage inégal risque d’entraîner une perte de la mania-
bilité et de l’équilibre du véhicule, ce qui pourrait être
à l’origine d’un accident. _
Position standard: C
A - minimum (douce)
E - maximum (dure)
SBU01163
Ajuste del amortiguador delantero
La precarga del resorte puede ajustarse para adap-
tarlas al peso del conductor y a las condiciones de
marcha.
Ajuste la precarga del resorte de la forma siguiente.
Gire el anillo de ajuste en la dirección
a para au-
mentar la precarga del resorte.
Gire el anillo de ajuste en la dirección
b para reducir
la precarga del resorte.NOTA:_ Para realizar este ajuste, podrá obtener una llave es-
pecial en un concesionario Yamaha. _
ADVERTENCIA
_ Ajuste siempre los amortiguadores izquierdo y
derecho en la misma medida. Un ajuste desigual
puede dar lugar a un deficiente manejo y a una
pérdida de estabilidad, con el consiguiente ries-
go de accidente. _
Posición estándar: C
A - Mínima (blanda)
E - Máxima (dura)
U5LP62.book Page 36 Wednesday, May 8, 2002 11:24 AM

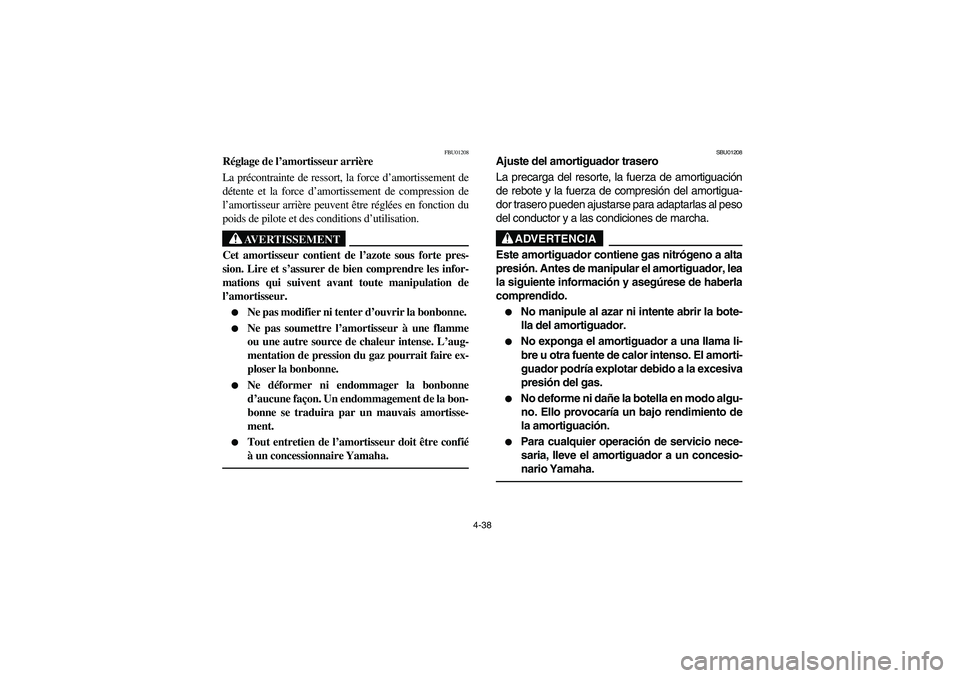

4-38
FBU01208
Réglage de l’amortisseur arrière
La précontrainte de ressort, la force d’amortissement de
détente et la force d’amortissement de compression de
l’amortisseur arrière peuvent être réglées en fonction du
poids de pilote et des conditions d’utilisation.
AVERTISSEMENT
_ Cet amortisseur contient de l’azote sous forte pres-
sion. Lire et s’assurer de bien comprendre les infor-
mations qui suivent avant toute manipulation de
l’amortisseur.

Ne pas modifier ni tenter d’ouvrir la bonbonne.


Ne pas soumettre l’amortisseur à une flamme
ou une autre source de chaleur intense. L’aug-
mentation de pression du gaz pourrait faire ex-
ploser la bonbonne.


Ne déformer ni endommager la bonbonne
d’aucune façon. Un endommagement de la bon-
bonne se traduira par un mauvais amortisse-
ment.


Tout entretien de l’amortisseur doit être confié
à un concessionnaire Yamaha.
_
SBU01208
Ajuste del amortiguador trasero
La precarga del resorte, la fuerza de amortiguación
de rebote y la fuerza de compresión del amortigua-
dor trasero pueden ajustarse para adaptarlas al peso
del conductor y a las condiciones de marcha.
ADVERTENCIA
_ Este amortiguador contiene gas nitrógeno a alta
presión. Antes de manipular el amortiguador, lea
la siguiente información y asegúrese de haberla
comprendido.

No manipule al azar ni intente abrir la bote-
lla del amortiguador.


No exponga el amortiguador a una llama li-
bre u otra fuente de calor intenso. El amorti-
guador podría explotar debido a la excesiva
presión del gas.


No deforme ni dañe la botella en modo algu-
no. Ello provocaría un bajo rendimiento de
la amortiguación.


Para cualquier operación de servicio nece-
saria, lleve el amortiguador a un concesio-
nario Yamaha.
_
U5LP62.book Page 38 Wednesday, May 8, 2002 11:24 AM

5-21
EBU01083
Throttle lever
Check to see that the throttle lever operates cor-
rectly. It must open smoothly and spring back to
the idle position when released. Have a Yamaha
dealer repair as necessary for proper operation.
EBU01162
Fittings and fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the machine to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EBU01003
Lights
Check the headlights and tail/brake light to make
sure they are in working condition. Repair as nec-
essary for proper operation.
EBU01170
Switches
Check the operation of all switches. Have a
Yamaha dealer repair as necessary for proper op-
eration.
U5LP62.book Page 21 Wednesday, May 8, 2002 11:24 AM

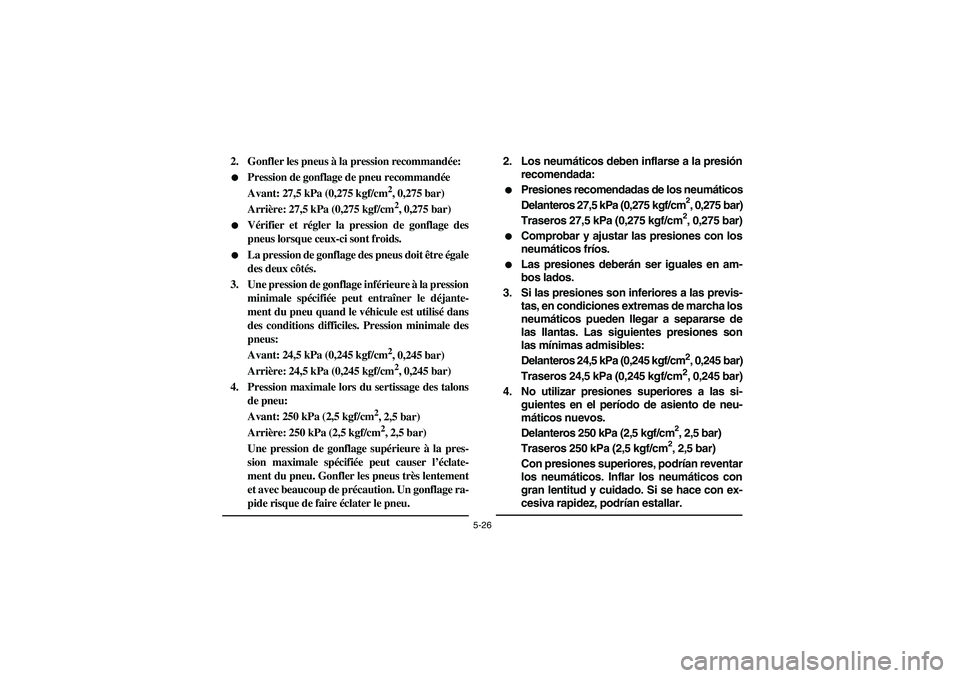

5-26
2. Gonfler les pneus à la pression recommandée:

Pression de gonflage de pneu recommandée
Avant: 27,5 kPa (0,275 kgf/cm
2, 0,275 bar)
Arrière: 27,5 kPa (0,275 kgf/cm2, 0,275 bar)


Vérifier et régler la pression de gonflage des
pneus lorsque ceux-ci sont froids.


La pression de gonflage des pneus doit être égale
des deux côtés.
3. Une pression de gonflage inférieure à la pression
minimale spécifiée peut entraîner le déjante-
ment du pneu quand le véhicule est utilisé dans
des conditions difficiles. Pression minimale des
pneus:
Avant: 24,5 kPa (0,245 kgf/cm
2, 0,245 bar)
Arrière: 24,5 kPa (0,245 kgf/cm2, 0,245 bar)
4. Pression maximale lors du sertissage des talons
de pneu:
Avant: 250 kPa (2,5 kgf/cm
2, 2,5 bar)
Arrière: 250 kPa (2,5 kgf/cm2, 2,5 bar)
Une pression de gonflage supérieure à la pres-
sion maximale spécifiée peut causer l’éclate-
ment du pneu. Gonfler les pneus très lentement
et avec beaucoup de précaution. Un gonflage ra-
pide risque de faire éclater le pneu.
_
2. Los neumáticos deben inflarse a la presión
recomendada:

Presiones recomendadas de los neumáticos
Delanteros 27,5 kPa (0,275 kgf/cm
2, 0,275 bar)
Traseros 27,5 kPa (0,275 kgf/cm2, 0,275 bar)


Comprobar y ajustar las presiones con los
neumáticos fríos.


Las presiones deberán ser iguales en am-
bos lados.
3. Si las presiones son inferiores a las previs-
tas, en condiciones extremas de marcha los
neumáticos pueden llegar a separarse de
las llantas. Las siguientes presiones son
las mínimas admisibles:
Delanteros 24,5 kPa (0,245 kgf/cm
2, 0,245 bar)
Traseros 24,5 kPa (0,245 kgf/cm2, 0,245 bar)
4. No utilizar presiones superiores a las si-
guientes en el período de asiento de neu-
máticos nuevos.
Delanteros 250 kPa (2,5 kgf/cm
2, 2,5 bar)
Traseros 250 kPa (2,5 kgf/cm2, 2,5 bar)
Con presiones superiores, podrían reventar
los neumáticos. Inflar los neumáticos con
gran lentitud y cuidado. Si se hace con ex-
cesiva rapidez, podrían estallar.
U5LP62.book Page 26 Wednesday, May 8, 2002 11:24 AM

6-6
N.B.:_ Ce modèle est muni d’un coupe-circuit d’allumage. Le
moteur peut être mis en marche dans les conditions sui-
vantes:

Quand la boîte de vitesses est au point mort. Le té-
moin de point mort devrait s’allumer. Si le témoin
ne s’allume pas, le faire contrôler par un conces-
sionnaire Yamaha.


Quand l’embrayage est débrayé, quelle que soit la
vitesse engagée. Il est toutefois préférable de sélec-
tionner le point mort avant de mettre le moteur en
marche.
_5. Utiliser le starter (enrichisseur) en se reportant à
l’illustration et aux informations suivantes:
Position 1
: Moteur froid -
température atmosphérique inférieure à
5°C
Position 2
: Moteur froid -
température atmosphérique de 0°C à 30°C
et réchauffement du moteur.
Position 3
: Moteur froid -
température atmosphérique supérieure à
25°C et moteur chaud
NOTA:Este modelo va provisto de un sistema de corte del
circuito de encendido. El motor puede ponerse en
marcha en las siguientes condiciones.

Cuando la transmisión esté en punto muerto.
Deberá encenderse la luz indicadora de punto
muerto. Si no se enciende, pida a un concesio-
nario Yamaha que la inspeccione.


Cuando se desembraga con la transmisión en
cualquier posición. Sin embargo, le recomen-
damos cambiar a punto muerto antes de arran-
car el motor.
5. Accione el arrancador (estrangulador) tomando
como referencia la figura:
Posición
1: Arranque en frío -
temperatura ambiente inferior a
5 °C.
Posición
2: Arranque en frío -
temperatura ambiente entre 0 °C y
30 °C y posición de calentamiento.
Posición
3: Arranque en frío -
temperatura ambiente superior a
25°C y arranque del motor caliente.
U5LP62.book Page 6 Wednesday, May 8, 2002 11:24 AM

6-24
FBU00209
Rodage du moteur
Les 20 premières heures de route constituent la période la
plus importante dans la vie d’un moteur.
C’est pourquoi il convient de lire attentivement les para-
graphes qui suivent et de respecter rigoureusement les
instructions données. Le moteur étant neuf, il faut éviter
de le soumettre à une charge excessive pendant ses pre-
mières heures d’utilisation. En effet, durant les premières
20 heures, les différentes pièces du moteur s’usent et se
polissent mutuellement pour obtenir un jeu de fonction-
nement correct.
Pendant cette période, éviter l’utilisation prolongée à
pleine accélération ou toute condition pouvant entraîner
une surchauffe du moteur. Toutefois, l’utilisation mo-
mentanée (2 à 3 secondes maximum) à pleine accéléra-
tion, en charge, n’est pas préjudiciable.
Chaque période d’utilisation à pleine accélération doit
être suivie d’une période prolongée d’utilisation à bas ré-
gime, afin que le moteur puisse retrouver sa température
normale de fonctionnement.
Si une anomalie est détectée pendant le rodage, consulter
un concessionnaire Yamaha.
SBU00209
Rodaje del motor
No hay un período más importante en la vida de su
máquina que las primeras 20 horas.
Por ello, rogamos lea cuidadosamente las siguientes
recomendaciones. Puesto que se trata de un motor
nuevo, no lo sobrecargue durante las primeras horas
de marcha. Durante las primeras 20 horas, las distin-
tas piezas del motor se pulen y desgastan entre sí
hasta obtener las holguras de funcionamiento co-
rrectas.
Durante ese período, debe evitarse el uso prolonga-
do del motor a altas revoluciones o cualquier tipo de
situación que pueda ocasionar un calentamiento ex-
cesivo del motor. Sin embargo, el funcionamiento
momentáneo (2–3 segundos máximo) bajo carga y
con el acelerador a fondo no supone ningún perjuicio
para el motor.
Cada secuencia de aceleración a fondo debe ir se-
guida de un período de reposo suficientemente largo
con el motor rodando a bajas revoluciones para que
pueda disipar el calor temporalmente acumulado.
Si observa alguna anomalía durante este período,
consulte a su concesionario Yamaha.
U5LP62.book Page 24 Wednesday, May 8, 2002 11:24 AM

7-30

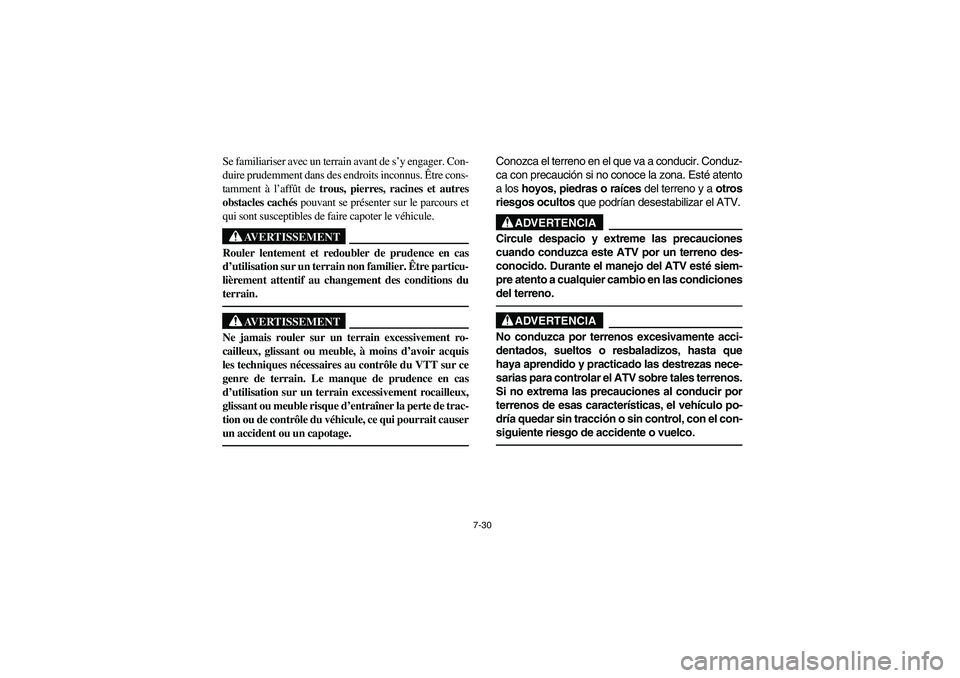

Se familiariser avec un terrain avant de s’y engager. Con-
duire prudemment dans des endroits inconnus. Être cons-
tamment à l’affût de trous, pierres, racines et autres
obstacles cachés pouvant se présenter sur le parcours et
qui sont susceptibles de faire capoter le véhicule.
AVERTISSEMENT
_ Rouler lentement et redoubler de prudence en cas
d’utilisation sur un terrain non familier. Être particu-
lièrement attentif au changement des conditions du
terrain. _
AVERTISSEMENT
_ Ne jamais rouler sur un terrain excessivement ro-
cailleux, glissant ou meuble, à moins d’avoir acquis
les techniques nécessaires au contrôle du VTT sur ce
genre de terrain. Le manque de prudence en cas
d’utilisation sur un terrain excessivement rocailleux,
glissant ou meuble risque d’entraîner la perte de trac-
tion ou de contrôle du véhicule, ce qui pourrait causer
un accident ou un capotage. _
Conozca el terreno en el que va a conducir. Conduz-
ca con precaución si no conoce la zona. Esté atento
a los
hoyos, piedras o raíces del terreno y a
otros
riesgos ocultos que podrían desestabilizar el ATV.
ADVERTENCIA
_ Circule despacio y extreme las precauciones
cuando conduzca este ATV por un terreno des-
conocido. Durante el manejo del ATV esté siem-
pre atento a cualquier cambio en las condiciones
del terreno. _
ADVERTENCIA
_ No conduzca por terrenos excesivamente acci-
dentados, sueltos o resbaladizos, hasta que
haya aprendido y practicado las destrezas nece-
sarias para controlar el ATV sobre tales terrenos.
Si no extrema las precauciones al conducir por
terrenos de esas características, el vehículo po-
dría quedar sin tracción o sin control, con el con-
siguiente riesgo de accidente o vuelco. _
U5LP62.book Page 30 Wednesday, May 8, 2002 11:24 AM
