4-30
FBU00092
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
FBU15170
Robinet de carburant
Le robinet de carburant fait passer le carburant du réser-
voir aux carburateurs.
Le robinet de carburant a trois positions:
OFF (fermé): Quand le levier est sur cette position, le
carburant ne passe pas. Toujours placer
le levier sur cette position après avoir
coupé le moteur.
ON (ouvert): Quand le levier est sur cette position, le
carburant parvient aux carburateurs. Pour
rouler, la manette doit se trouver à cette
position.
RES (réserve): Position réserve. Quand le carburant
vient à manquer pendant une randonnée,
placer le levier sur cette position. REM-
PLIR LE RÉSERVOIR DÈS QUE POS-
SIBLE. Après le ravitaillement, replacer
le levier sur “ON”.
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
SBU15170
Grifo de combustible
El grifo de combustible suministra combustible des-
de el depósito a los carburadores.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posición, no
circula combustible. Gire siempre la palanca
a esta posición cuando el motor no esté en
marcha.
ON: (abierto) Con la palanca en esta posición, cir-
cula combustible hacia los carburadores. La
conducción normal se realiza con la palanca
en esta posición.
RES: Indica reserva de combustible. Si se queda
sin combustible durante la marcha, gire la pa-
lanca a esta posición. DESPUÉS, LLENE EL
DEPOSITO DE COMBUSTIBLE A LA PRI-
MERA OPORTUNIDAD. Tras repostar, lleve
de nuevo la palanca del grifo de combustible
a la posición “ON” (abierto).
U5LP64.book Page 30 Thursday, April 1, 2004 4:53 PM

4-31 1. Starter (choke) “”
1. Starter (enrichisseur) “”
1. Starter (choke) “”
EBU00095
Starter (choke) “”
Starting a cold engine requires a richer air-fuel
mixture. A separate starter circuit supplies this
mixture.
Move in direction
a to turn on the starter (choke).
Move in direction
b to turn off the starter (choke).
Refer to “Starting a cold engine” for proper opera-
tion. (See page 6-3.)
U5LP64.book Page 31 Thursday, April 1, 2004 4:53 PM

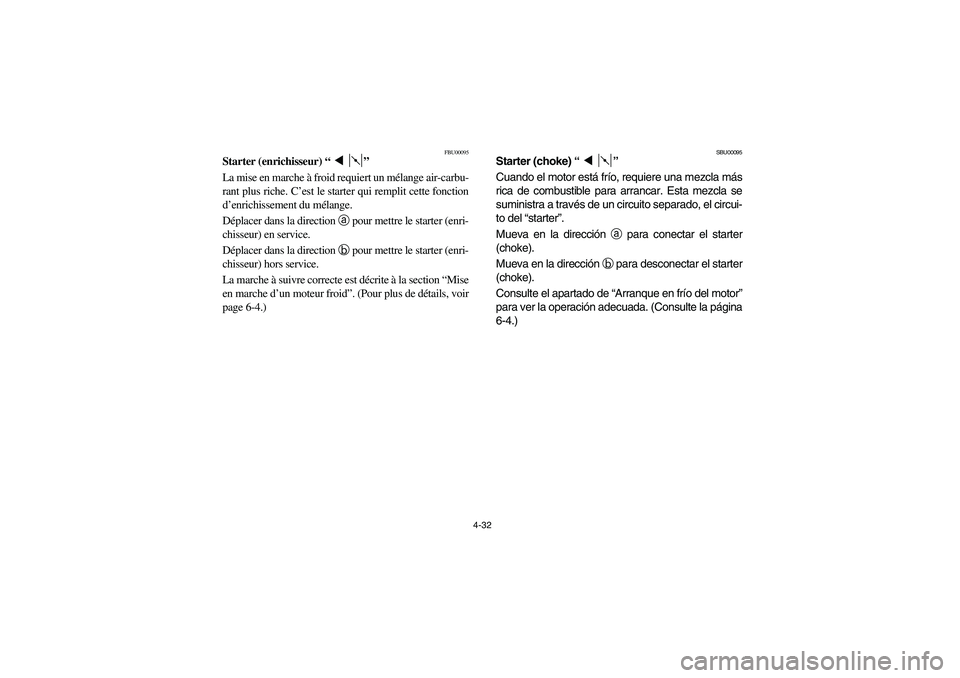

4-32
FBU00095
Starter (enrichisseur) “”
La mise en marche à froid requiert un mélange air-carbu-
rant plus riche. C’est le starter qui remplit cette fonction
d’enrichissement du mélange.
Déplacer dans la direction a
pour mettre le starter (enri-
chisseur) en service.
Déplacer dans la direction b
pour mettre le starter (enri-
chisseur) hors service.
La marche à suivre correcte est décrite à la section “Mise
en marche d’un moteur froid”. (Pour plus de détails, voir
page 6-4.)
SBU00095
Starter (choke) “”
Cuando el motor está frío, requiere una mezcla más
rica de combustible para arrancar. Esta mezcla se
suministra a través de un circuito separado, el circui-
to del “starter”.
Mueva en la dirección
a para conectar el starter
(choke).
Mueva en la dirección
b para desconectar el starter
(choke).
Consulte el apartado de “Arranque en frío del motor”
para ver la operación adecuada. (Consulte la página
6-4.)
U5LP64.book Page 32 Thursday, April 1, 2004 4:53 PM

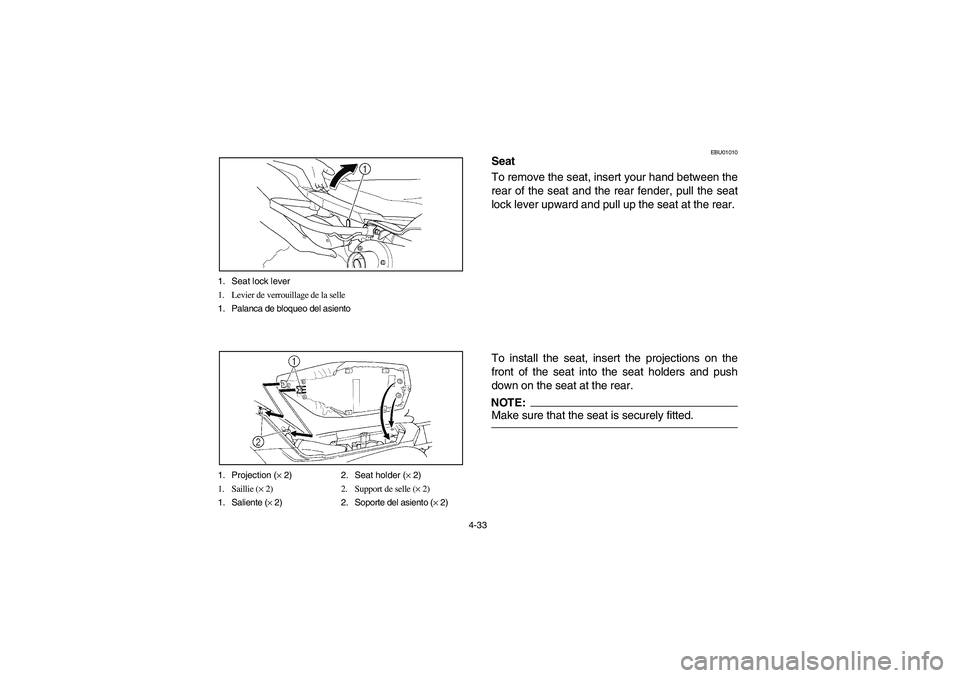

4-33 1. Seat lock lever
1. Levier de verrouillage de la selle
1. Palanca de bloqueo del asiento
1. Projection (× 2) 2. Seat holder (× 2)
1. Saillie (× 2) 2. Support de selle (× 2)
1. Saliente (× 2) 2. Soporte del asiento (× 2)
EBU01010
Seat
To remove the seat, insert your hand between the
rear of the seat and the rear fender, pull the seat
lock lever upward and pull up the seat at the rear.
To install the seat, insert the projections on the
front of the seat into the seat holders and push
down on the seat at the rear.NOTE:_ Make sure that the seat is securely fitted. _
U5LP64.book Page 33 Thursday, April 1, 2004 4:53 PM

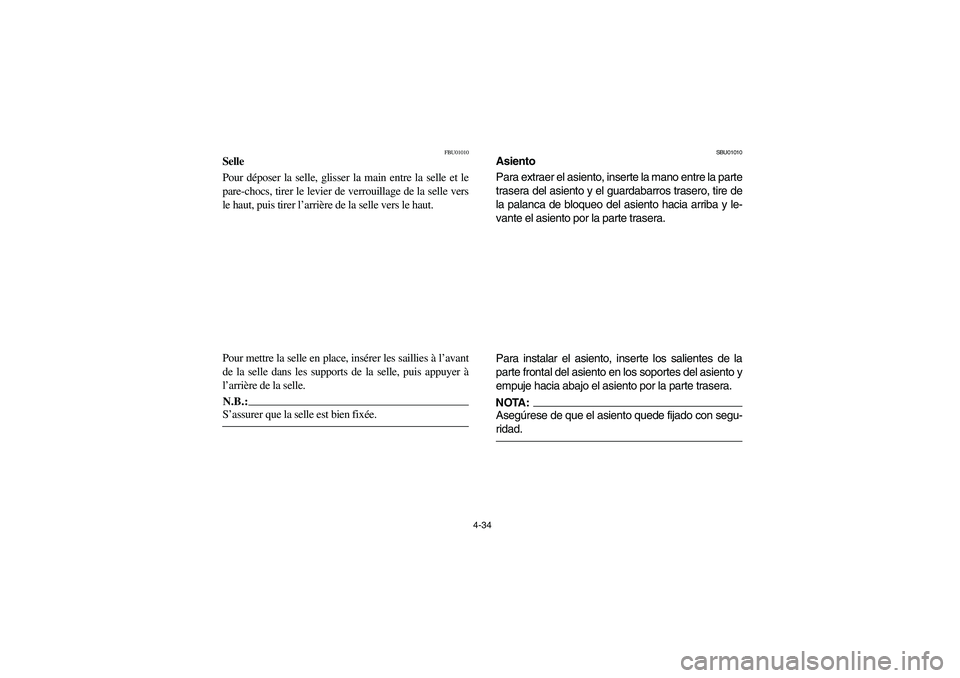

4-34
FBU01010
Selle
Pour déposer la selle, glisser la main entre la selle et le
pare-chocs, tirer le levier de verrouillage de la selle vers
le haut, puis tirer l’arrière de la selle vers le haut.
Pour mettre la selle en place, insérer les saillies à l’avant
de la selle dans les supports de la selle, puis appuyer à
l’arrière de la selle.N.B.:_ S’assurer que la selle est bien fixée. _
SBU01010
Asiento
Para extraer el asiento, inserte la mano entre la parte
trasera del asiento y el guardabarros trasero, tire de
la palanca de bloqueo del asiento hacia arriba y le-
vante el asiento por la parte trasera.
Para instalar el asiento, inserte los salientes de la
parte frontal del asiento en los soportes del asiento y
empuje hacia abajo el asiento por la parte trasera.NOTA:_ Asegúrese de que el asiento quede fijado con segu-
ridad. _
U5LP64.book Page 34 Thursday, April 1, 2004 4:53 PM

4-35 1. Spring preload adjusting ring
2. Position indicator
1. Anneau de réglage de la précontrainte de ressort
2. Indicateur de position
1. Anillo de ajuste de precarga del resorte
2. Indicador de posición
1. Special wrench
1. Clé spéciale
1. Llave especial
EBU01163
Front shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows.
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer to make this adjustment. _
WARNING
_ Always adjust the shock absorbers on the left
and right side to the same setting. Uneven ad-
justment can cause poor handling and loss of
stability, which could lead to an accident. _
Standard position: C
A - Minimum (soft)
E - Maximum (hard)
U5LP64.book Page 35 Thursday, April 1, 2004 4:53 PM

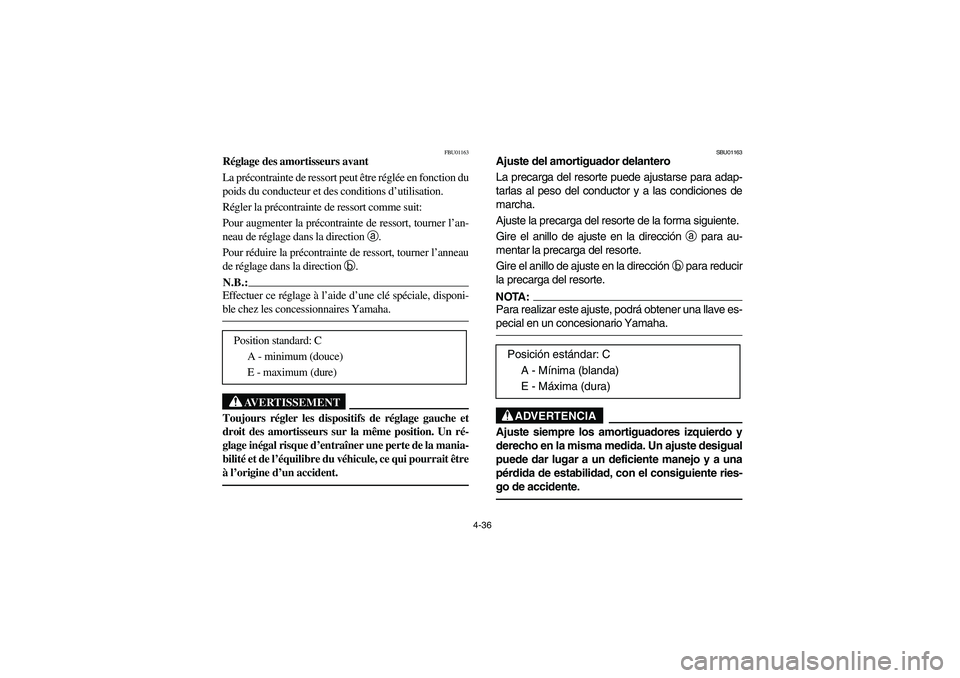

4-36
FBU01163
Réglage des amortisseurs avant
La précontrainte de ressort peut être réglée en fonction du
poids du conducteur et des conditions d’utilisation.
Régler la précontrainte de ressort comme suit:
Pour augmenter la précontrainte de ressort, tourner l’an-
neau de réglage dans la direction a
.
Pour réduire la précontrainte de ressort, tourner l’anneau
de réglage dans la direction b
.N.B.:_ Effectuer ce réglage à l’aide d’une clé spéciale, disponi-
ble chez les concessionnaires Yamaha. _
AVERTISSEMENT
_ Toujours régler les dispositifs de réglage gauche et
droit des amortisseurs sur la même position. Un ré-
glage inégal risque d’entraîner une perte de la mania-
bilité et de l’équilibre du véhicule, ce qui pourrait être
à l’origine d’un accident. _
Position standard: C
A - minimum (douce)
E - maximum (dure)
SBU01163
Ajuste del amortiguador delantero
La precarga del resorte puede ajustarse para adap-
tarlas al peso del conductor y a las condiciones de
marcha.
Ajuste la precarga del resorte de la forma siguiente.
Gire el anillo de ajuste en la dirección
a para au-
mentar la precarga del resorte.
Gire el anillo de ajuste en la dirección
b para reducir
la precarga del resorte.NOTA:_ Para realizar este ajuste, podrá obtener una llave es-
pecial en un concesionario Yamaha. _
ADVERTENCIA
_ Ajuste siempre los amortiguadores izquierdo y
derecho en la misma medida. Un ajuste desigual
puede dar lugar a un deficiente manejo y a una
pérdida de estabilidad, con el consiguiente ries-
go de accidente. _
Posición estándar: C
A - Mínima (blanda)
E - Máxima (dura)
U5LP64.book Page 36 Thursday, April 1, 2004 4:53 PM

4-37

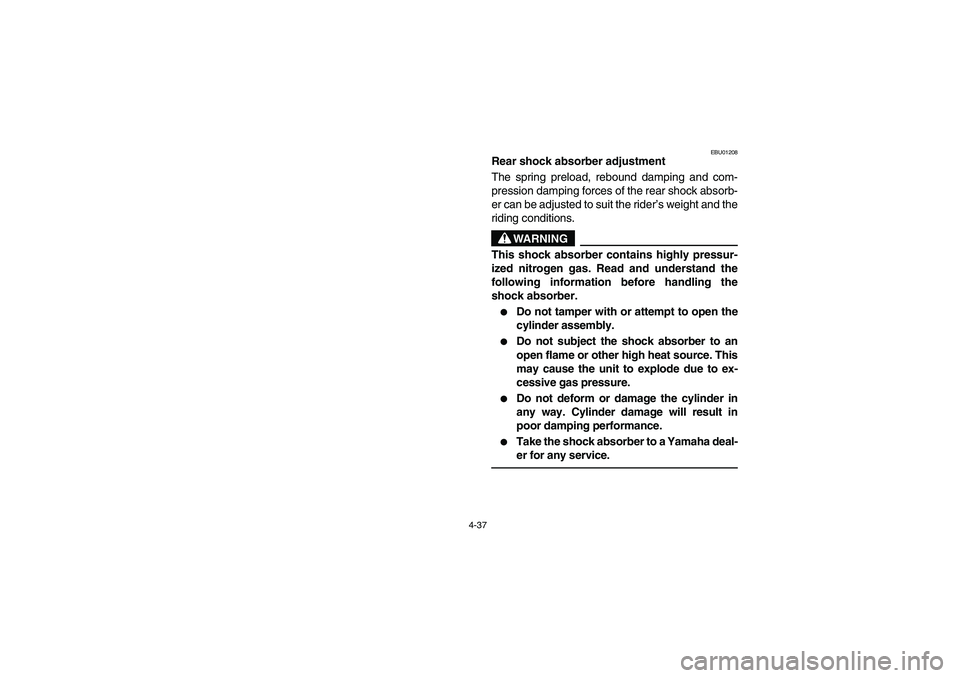

EBU01208
Rear shock absorber adjustment
The spring preload, rebound damping and com-
pression damping forces of the rear shock absorb-
er can be adjusted to suit the rider’s weight and the
riding conditions.
WARNING
_ This shock absorber contains highly pressur-
ized nitrogen gas. Read and understand the
following information before handling the
shock absorber.

Do not tamper with or attempt to open the
cylinder assembly.


Do not subject the shock absorber to an
open flame or other high heat source. This
may cause the unit to explode due to ex-
cessive gas pressure.


Do not deform or damage the cylinder in
any way. Cylinder damage will result in
poor damping performance.


Take the shock absorber to a Yamaha deal-
er for any service.
_
U5LP64.book Page 37 Thursday, April 1, 2004 4:53 PM

4-38

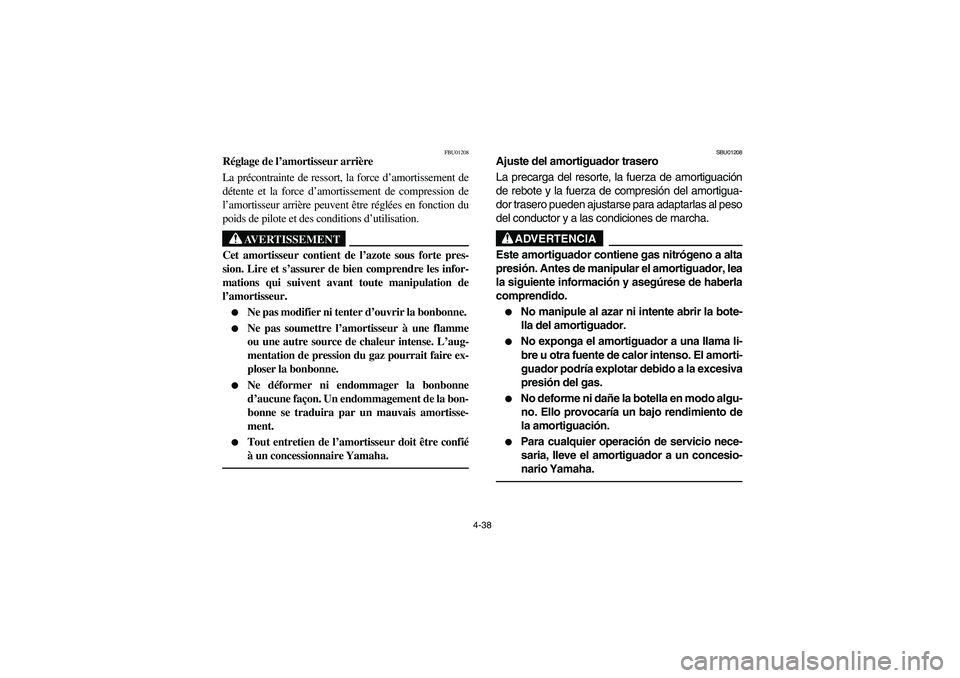

FBU01208
Réglage de l’amortisseur arrière
La précontrainte de ressort, la force d’amortissement de
détente et la force d’amortissement de compression de
l’amortisseur arrière peuvent être réglées en fonction du
poids de pilote et des conditions d’utilisation.
AVERTISSEMENT
_ Cet amortisseur contient de l’azote sous forte pres-
sion. Lire et s’assurer de bien comprendre les infor-
mations qui suivent avant toute manipulation de
l’amortisseur.

Ne pas modifier ni tenter d’ouvrir la bonbonne.


Ne pas soumettre l’amortisseur à une flamme
ou une autre source de chaleur intense. L’aug-
mentation de pression du gaz pourrait faire ex-
ploser la bonbonne.


Ne déformer ni endommager la bonbonne
d’aucune façon. Un endommagement de la bon-
bonne se traduira par un mauvais amortisse-
ment.


Tout entretien de l’amortisseur doit être confié
à un concessionnaire Yamaha.
_
SBU01208
Ajuste del amortiguador trasero
La precarga del resorte, la fuerza de amortiguación
de rebote y la fuerza de compresión del amortigua-
dor trasero pueden ajustarse para adaptarlas al peso
del conductor y a las condiciones de marcha.
ADVERTENCIA
_ Este amortiguador contiene gas nitrógeno a alta
presión. Antes de manipular el amortiguador, lea
la siguiente información y asegúrese de haberla
comprendido.

No manipule al azar ni intente abrir la bote-
lla del amortiguador.


No exponga el amortiguador a una llama li-
bre u otra fuente de calor intenso. El amorti-
guador podría explotar debido a la excesiva
presión del gas.


No deforme ni dañe la botella en modo algu-
no. Ello provocaría un bajo rendimiento de
la amortiguación.


Para cualquier operación de servicio nece-
saria, lleve el amortiguador a un concesio-
nario Yamaha.
_
U5LP64.book Page 38 Thursday, April 1, 2004 4:53 PM

4-39 1. Spring preload adjusting nut
2. Locknut 3. Special wrench
1.Écrou de réglage de la précontrainte de ressort
2. Contre-écrou 3. Clé spéciale
1. Tuerca de ajuste de precarga del resorte
2. Contratuerca 3. Llave especial
A. Spring length
A. Longueur du ressort
A. Longitud del muelle
Adjust the spring preload as follows.
1. Loosen the locknut.
2. Turn the adjusting nut in direction
a to in-
crease the spring preload and in direction
b
to decrease the spring preload.
3. The length of the spring (installed) changes
1.5 mm per turn of the adjusting nut.NOTE:_ A special wrench can be obtained at a Yamaha
dealer to make this adjustment. _4. Tighten the locknut to the specified torque.CAUTION:_ Always tighten the locknut against the adjust-
ing nut, then tighten it to the specified torque. _
Measurement
A:
Installed length:
Minimum (hard): 232 mm
Standard: 240 mm
Maximum (soft): 247 mm
Tightening torque:
42 Nm (4.2 m·kgf)
