YAMAHA YFM660R 2005 Owners Manual

8-6
AVERTISSEMENT
_ Ne jamais modifier un VTT par l’installation ou l’uti-
lisation incorrecte d’accessoires. L’installation incor-
recte d’accessoires ou la modification de ce véhicule
peut entraîner des changements dans sa maniabilité,
ce qui, dans certaines situations, risque de provoquer
un accident. Ne monter que des pièces et accessoires
d’origine Yamaha ou de qualité équivalente destinés
à ce VTT. Veiller à les utiliser conformément aux ins-
tructions. Dans le moindre doute, consulter un con-
cessionnaire Yamaha. _
ADVERTENCIA
_ No modificar nunca el ATV montando o utilizan-
do accesorios incorrectamente. El montaje inco-
rrecto de accesorios o la modificación indebida
del vehículo pueden alterar las características de
manejo del mismo y en determinadas situacio-
nes, causar un accidente. Las piezas y acceso-
rios que se monten en el vehículo deberán ser
originales Yamaha o equivalentes, estar diseña-
dos específicamente para este ATV y montarse y
utilizarse siguiendo las instrucciones pertinen-
tes. En caso de duda, consultar a un concesio-
nario autorizado de ATV Yamaha. _
U5LP64.book Page 6 Thursday, April 1, 2004 4:53 PM

8-7
EBU02621
PERIODIC MAINTENANCE/LUBRICATION
NOTE:_

For ATVs not equipped with an odometer or an hour meter, follow the month maintenance intervals.


For ATVs equipped with an odometer or an hour meter, follow the km (mi) or hours maintenance in-
tervals. However, keep in mind that if the ATV isn’t used for a long period of time, the month mainte-
nance intervals should be followed.
_
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
Valves*Check valve clearance.
Adjust if necessary.
Cooling systemCheck coolant leakage.
Repair if necessary.
Replace coolant every 24 months.Spark plugCheck condition.
Adjust gap and clean.
Replace if necessary.Air filter elementClean.
Replace if necessary.Every 20–40 hours
(More often in wet or dusty areas.)
Carburetor*Check starter (choke) operation.
Adjust engine idling speed.Crankcase breather
system*Check breather hose for cracks or damage.
Replace if necessary.Exhaust system*Check for leakage.
Tighten if necessary.
Replace gasket if necessary.Fuel line*Check fuel hose for cracks or damage.
Replace if necessary.U5LP64.book Page 7 Thursday, April 1, 2004 4:53 PM

8-8 * Since these items require special tools, data and technical skills, have a Yamaha dealer perform the service.
Engine oil
Replace. (Warm engine before draining.)Engine oil filter cartridge
Replace.Drive chain
Check and adjust slack/alignment/clean/lube.Front brake*Check free play/operation/fluid leakage/
See NOTE Page 8-9.
Correct if necessary.Rear brake*Check operation/fluid leakage/See NOTE Page 8-9.
Correct if necessary.Clutch*Check operation.
Adjust if necessary.Wheels*Check balance/damage/runout.
Replace if necessary.Wheel bearings*Check bearing assemblies for looseness/damage.
Replace if damaged.Steering system*Check operation.
Repair if damaged.
Check toe-in.
Adjust if necessary.Front and rear
suspension*Check operation.
Correct if necessary.Upper and lower arm
pivot and steering shaft*Lubricate with lithium-soap-based grease.Rear arm pivot*
Lubricate with lithium-soap-based grease.Fittings and fasteners*Check all chassis fittings and fasteners.
Correct if necessary.Lights and switches*Check operation.
Adjust headlight beams.
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
U5LP64.book Page 8 Thursday, April 1, 2004 4:53 PM

8-9
NOTE:

Recommended brake fluid: DOT4


Brake fluid replacement:
When disassembling the master cylinders or calipers, replace the brake fluid. Normally check the
brake fluid level and add fluid as required.
On the inner parts of the master cylinders and calipers, replace the oil seals every two years.
Replace the brake hoses every four years, or if cracked or damaged.
U5LP64.book Page 9 Thursday, April 1, 2004 4:53 PM

8-10
FBU02621
ENTRETIENS ET GRAISSAGES PÉRIODIQUES
N.B.:_

Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’entretien
indiquées en mois.


Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’entretien indi-
quées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant une longue période, il
convient de suivre les fréquences d’entretien indiquées en mois.
_
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
Soupapes*Contrôler le jeu.
Régler si nécessaire.
Système de refroidissementContrôler l’étanchéité.
Réparer si nécessaire.
Remplacer le liquide de refroidissement tous les 24 mois.BougieContrôler l’état.
Régler l’écartement des électrodes et nettoyer.
Remplacer si nécessaire.Élément du filtre à airNettoyer.
Remplacer si nécessaire.Chaque 20 à 40 heures.
(Plus souvent dans des zones
très humides ou poussiéreuses.)
Carburateur*Contrôler le fonctionnement du starter.
Régler le régime de ralenti.Système de ventilation du
carter*S’assurer que le reniflard n’est ni craquelé ni endommagé.
Remplacer si nécessaire.
U5LP64.book Page 10 Thursday, April 1, 2004 4:53 PM

8-11
Système d’échappement*Contrôler l’étanchéité du système.
Serrer si nécessaire.
Remplacer le ou les joints si nécessaire.Canalisation de carburant*Contrôler le flexible de carburant (fissures, endommagement).
Remplacer si nécessaire.Huile de moteurChanger (faire d’abord chauffer le moteur).Cartouche du filtre à huile
moteurRemplacer.Chaîne de transmissionContrôler et régler la tension et l’alignement, nettoyer et lubri-
fier.Frein avant*Contrôler le jeu, le fonctionnement et les fuites de liquide.
Voir N.B. page 8-12.
Corriger si nécessaire.Frein arrière*Contrôler le fonctionnement et les fuites de liquide.
Voir N.B. page 8-12.
Corriger si nécessaire.Embrayage*Contrôler le fonctionnement.
Régler si nécessaire.Roues*Contrôler équilibrage, l’état et le faux-rond.
Remplacer si nécessaire.Roulements de roue*Contrôler le jeu et l’état.
Remplacer si endommagé.Direction*Contrôler le fonctionnement.
Réparer si endommagée.
Contrôler la convergence.
Régler si nécessaire.Suspension avant et arrière*Contrôler le fonctionnement.
Régler si nécessaire.
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
U5LP64.book Page 11 Thursday, April 1, 2004 4:53 PM

8-12 * L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adéquats, il doit être
confié à un concessionnaire Yamaha.
N.B.:

Liquide de frein recommandé: DOT4


Renouvellement du liquide de frein:
Après démontage des maîtres cylindres ou des étriers, renouveler le liquide de frein.
Habituellement, vérifier le niveau du liquide de frein et le compléter si nécessaire.
Renouveler les joints d’étanchéité des maîtres cylindres et des étriers tous les deux ans.
Remplacer les flexibles de frein tous les quatre ans, ou lorsqu’ils sont fissurés ou autrement endommagés.
Pivot de bras supérieur et
inférieur et arbre de
direction*Lubrifier à la graisse à base de savon au lithium.Pivot de bras arrière*
Lubrifier à la graisse à base de savon au lithium.Visserie*Contrôler le serrage de toute la visserie du châssis.
Corriger si nécessaire.Éclairage et contacteurs*Contrôler le fonctionnement.
Régler le faisceau des phares.
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
U5LP64.book Page 12 Thursday, April 1, 2004 4:53 PM

8-13
SBU02621
MANTENIMIENTO/LUBRICACIÓN PERIÓDICOS
NOTA:_

Para los ATV que no están provistos de odómetro o de contador de horas, siga los intervalos del mante-
nimiento mensual.


Para los ATV que están provistos de odómetro o de contador de horas, siga los intervalos del manteni-
miento de km (millas) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período pro-
longado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
_
ELEMENTO OPERACIÓN
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
Válvulas* Comprobar el juego de válvulas.
Ajustar si es necesario.
Sistema de enfriamientoCompruebe si hay fugas de refrigerante.
Lubrique si es necesario.
Reemplace el refrigerante cada 24 meses.BujíaComprobar el estado de la(s) bujía(s).
Ajustar la separación de los electrodos y limpiar.
Reemplace si es necesario.Elemento del filtro de aireLimpiar.
Sustituir si es necesario.Cada 20–40 horas
(Con más frecuencia en lugares
polvorientos)
Carburadore*Comprobar el funcionamiento del estárter (estrangulador).
Ajustar el ralentí del motor.Sistema del respiradero
de la cubierta de
la culata de cilindros*Compruebe si hay grietas o daños en la manguera del
respiradero.
Reemplace si es necesario.U5LP64.book Page 13 Thursday, April 1, 2004 4:53 PM

8-14 Sistema de escape*Compruebe si hay fugas.
Apriete si es necesario.
Reemplace la empaquetadura si es necesario.
Tubería de combustible*Comprobar posible existencia de daños y grietas en la
tubería de combustible.
Sustituir si es necesario.Aceite del motorSustituir (calentar el motor antes de drenar el aceite).Cartucho del filtro de aceite
del
motorSustituir.Cadena de transmisiónComprobar y ajustar la tensión/ alinear/limpiar/
engrasar.Freno delantero*Comprobar el juego libre/funcionamiento/fugas de líqui-
do/véase la NOTA de la página 8-16.
Corregir si es necesario.Freno trasero*Comprobar funcionamiento/posible existencia/fugas de
líquido/véase la NOTA de la página 8-16.
Corregir si es necesario.Embrague*Comprobar funcionamiento.
Ajustar si es necesario.Ruedas*Comprobar equilibrado/posible existencia de daños/
excentricidad.
Sustituir si es necesario.Cojinetes de
comprobar rueda*Comprobar los conjuntos de los cojinetes para ver si hay
flojedad o daños.
Sustituir si están dañados.
ELEMENTO OPERACIÓN
Lo que primero
acontezca
INICIAL CADA
mes 1 3 6 6 12
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
U5LP64.book Page 14 Thursday, April 1, 2004 4:53 PM

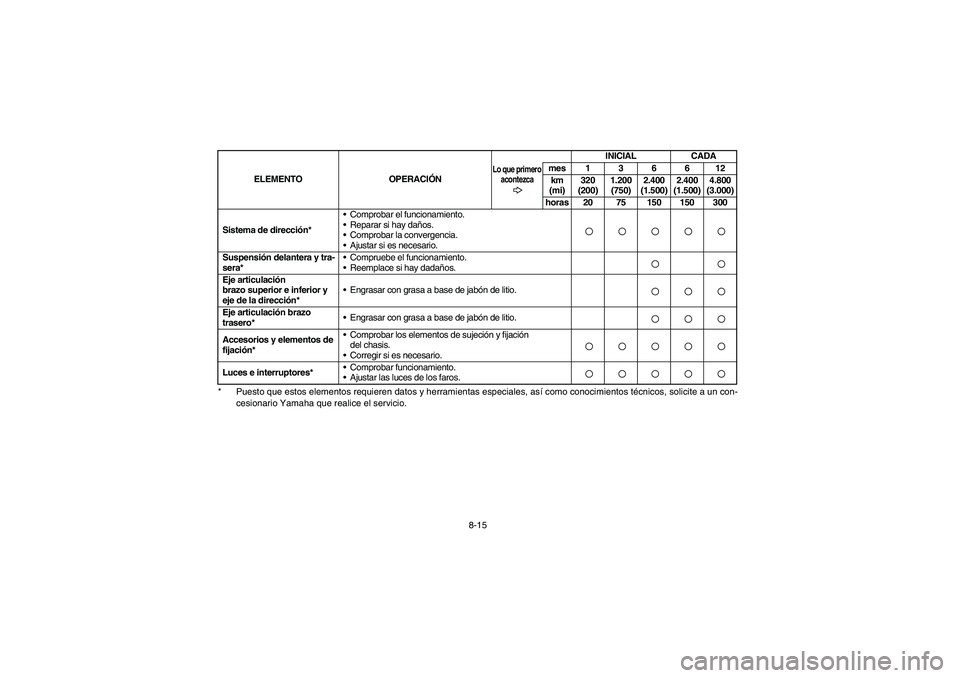

8-15 * Puesto que estos elementos requieren datos y herramientas especiales, así como conocimientos técnicos, solicite a un con-
cesionario Yamaha que realice el servicio. Sistema de dirección*Comprobar el funcionamiento.
Reparar si hay daños.
Comprobar la convergencia.
Ajustar si es necesario.
Suspensión delantera y tra-
sera*Compruebe el funcionamiento.
Reemplace si hay dadaños.Eje articulación
brazo superior e inferior y
eje de la dirección*Engrasar con grasa a base de jabón de litio.Eje articulación brazo
trasero*Engrasar con grasa a base de jabón de litio.Accesorios y elementos de
fijación*Comprobar los elementos de sujeción y fijación
del chasis.
Corregir si es necesario.Luces e interruptores*Comprobar funcionamiento.
Ajustar las luces de los faros.
ELEMENTO OPERACIÓN
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
U5LP64.book Page 15 Thursday, April 1, 2004 4:53 PM
