ESP YAMAHA YFM660R 2005 Owner's Guide

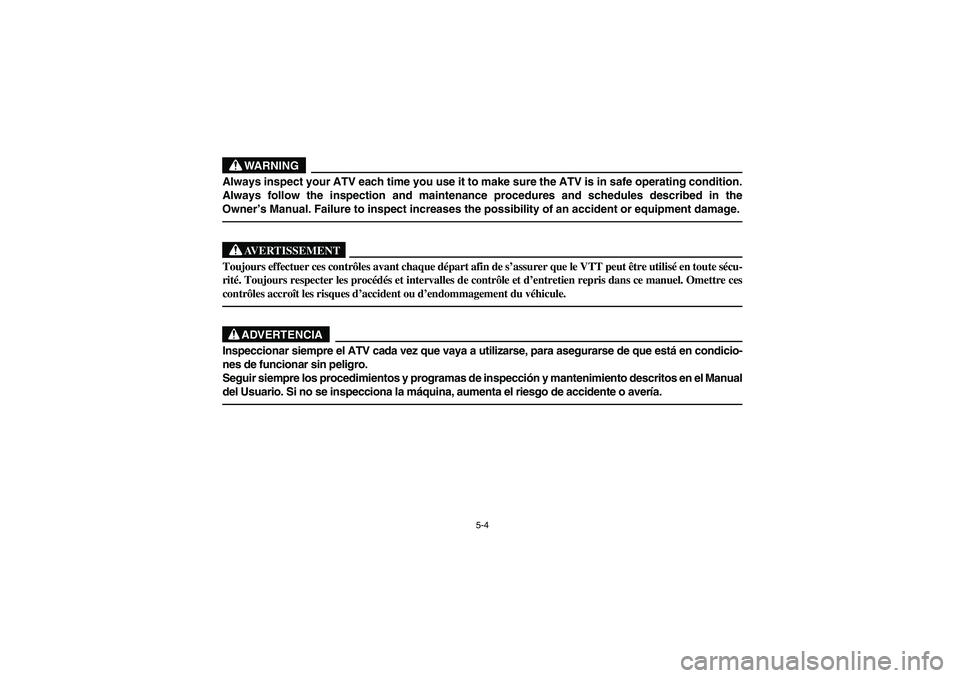

5-4
WARNING
Always inspect your ATV each time you use it to make sure the ATV is in safe operating condition.
Always follow the inspection and maintenance procedures and schedules described in the
Owner’s Manual. Failure to inspect increases the possibility of an accident or equipment damage.
AVERTISSEMENT
_ Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécu-
rité. Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel. Omettre ces
contrôles accroît les risques d’accident ou d’endommagement du véhicule. _
ADVERTENCIA
Inspeccionar siempre el ATV cada vez que vaya a utilizarse, para asegurarse de que está en condicio-
nes de funcionar sin peligro.
Seguir siempre los procedimientos y programas de inspección y mantenimiento descritos en el Manual
del Usuario. Si no se inspecciona la máquina, aumenta el riesgo de accidente o avería.U5LP64.book Page 4 Thursday, April 1, 2004 4:53 PM

5-11 1. Fuel tank filler tube
2. Fuel level
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
1. Tubo de llenado del depósito de combustible
2. Nivel de combustible
WARNING
_

Do not overfill the fuel tank. Fuel expands
when it heats up. If the fuel tank is over-
filled, fuel could spill out due to heat from
the engine or the sun.


Be careful not to spill fuel, especially on
the engine or exhaust pipe which can
cause a fire and severe injury. Wipe up any
spilled fuel immediately.


Do not refuel right after the engine has
been running and is still very hot.


Be sure the fuel tank cap is closed secure-
ly.
_
U5LP64.book Page 11 Thursday, April 1, 2004 4:53 PM

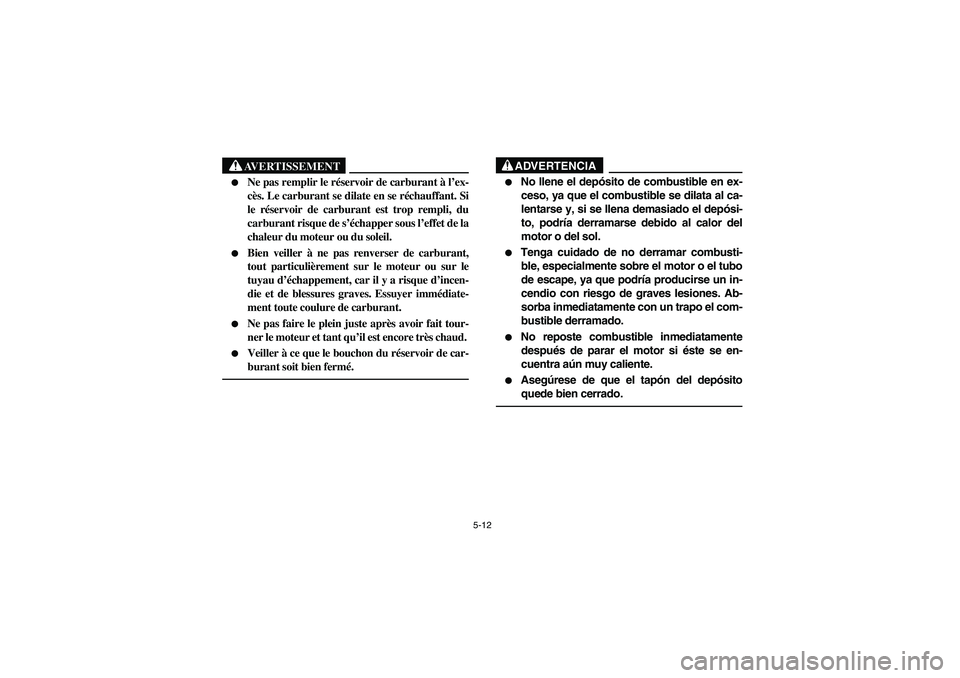

5-12
AVERTISSEMENT
_

Ne pas remplir le réservoir de carburant à l’ex-
cès. Le carburant se dilate en se réchauffant. Si
le réservoir de carburant est trop rempli, du
carburant risque de s’échapper sous l’effet de la
chaleur du moteur ou du soleil.


Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement, car il y a risque d’incen-
die et de blessures graves. Essuyer immédiate-
ment toute coulure de carburant.


Ne pas faire le plein juste après avoir fait tour-
ner le moteur et tant qu’il est encore très chaud.


Veiller à ce que le bouchon du réservoir de car-
burant soit bien fermé.
_
ADVERTENCIA
_

No llene el depósito de combustible en ex-
ceso, ya que el combustible se dilata al ca-
lentarse y, si se llena demasiado el depósi-
to, podría derramarse debido al calor del
motor o del sol.


Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el tubo
de escape, ya que podría producirse un in-
cendio con riesgo de graves lesiones. Ab-
sorba inmediatamente con un trapo el com-
bustible derramado.


No reposte combustible inmediatamente
después de parar el motor si éste se en-
cuentra aún muy caliente.


Asegúrese de que el tapón del depósito
quede bien cerrado.
_
U5LP64.book Page 12 Thursday, April 1, 2004 4:53 PM

5-14
FBU10842
Huile de moteur
S’assurer que le niveau d’huile de moteur est conforme
aux spécifications. Ajouter de l’huile si nécessaire. (Voir
pages 8-20 à 8-34.)ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’embraya-
ge. Ne pas utiliser d’huile de grade diesel “CD”
ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY CONSER-
VING II” ou la même désignation avec un nu-
méro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Type et quantité d’huile de moteur recommandée:
Voir page 10-8.
SBU10842
Aceite de motor
Asegúrese de que el aceite de motor se encuentra al
nivel especificado. Añada aceite según se requiera.
(Vea la páginas 8-20–8-34.)AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY CON-
SERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Tipo y cantidad recomendados de aceite de
motor:
Vea la página 10-14.
U5LP64.book Page 14 Thursday, April 1, 2004 4:53 PM

5-18
AVERTISSEMENT
_ Attendre que le moteur et le radiateur aient refroidi
avant d’enlever le bouchon de radiateur. Le liquide
chaud et la vapeur sous pression risquent de causer
des brûlures. Toujours couvrir le bouchon d’un chif-
fon épais avant de l’ouvrir. Laisser s’échapper les va-
peurs résiduelles avant d’enlever complètement le
bouchon. _
FBU00498
Chaîne
Avant chaque randonnée, contrôler l’état général et la
tension de la chaîne. Graisser et régler la chaîne si néces-
saire. (Voir pages 8-88 à 8-94 pour plus de détails.)
ADVERTENCIA
_ Antes de quitar el tapón del radiador espere a
que el motor y el radiador se enfríen. Podría su-
frir quemaduras por la salida violenta de vapor y
líquido caliente a presión. Cubra siempre el ta-
pón con un trapo de tela gruesa cuando vaya a
abrirlo. Antes de quitarlo completamente, deje
que escape toda la presión residual. _
SBU00498
Cadena
Compruebe el estado general de la cadena, y su ten-
sión, antes de cada recorrido. Lubrique y ajuste la
cadena según se requiera. (Para más detalles, ver
páginas 8-88–8-94.)
U5LP64.book Page 18 Thursday, April 1, 2004 4:53 PM

6-8
6. Fermer complètement le levier d’accélération et
mettre le moteur en marche en appuyant sur le con-
tacteur du démarreur.N.B.:_ Si le moteur ne se met pas en marche, relâcher le contac-
teur du démarreur, puis appuyer à nouveau sur celui-ci.
Attendre quelques secondes entre chaque tentative. Cha-
que essai de mise en marche du moteur doit être aussi
court que possible afin de préserver l’énergie de la batte-
rie. Ne pas actionner le démarreur pendant plus de 10 se-
condes d’affilée. _7. Si le moteur est mis en marche en plaçant le starter
sur la position 1, placer celui-ci sur la position 2
pour réchauffer le moteur. Si le moteur est mis en
marche sur la position 2, conserver cette position
pour réchauffer le moteur.
8. Continuer à faire chauffer le moteur jusqu’à ce que
le ralenti soit régulier et remettre le starter sur 3
avant de démarrer.ATTENTION:_ Lire attentivement la section “Rodage du moteur”
avant la première utilisation du véhicule. _
6. Cierre por completo la palanca del acelerador y
ponga en marcha el motor pulsando el interrup-
tor de arranque.NOTA:Si el motor no arranca, suelte el interruptor de arran-
que y vuelva a pulsarlo. Espere unos segundos an-
tes del siguiente intento. Los intentos deberán ser lo
más breves posibles, a fin de ahorrar la carga de la
batería. No haga virar el motor más de 10 segundos
en cada intento. 7. Si se ha puesto en marcha el motor con el
arrancador (estrangulador) en posición
1, pá-
selo a la posición
2 para calentar el motor. Si
se ha puesto en marcha con el arrancador (es-
trangulador) en posición
2, manténgalo en
esa posición para calentar el motor.
8. Deje que el motor se caliente hasta que el ra-
lentí se mantenga uniforme y devuelva el
arrancador (estrangulador) a la posición
3, an-
tes de poner el vehículo en movimiento.AT E N C I O N :Antes de poner en marcha el motor por primera
vez, consulte el apartado “Rodaje del motor”.
U5LP64.book Page 8 Thursday, April 1, 2004 4:53 PM

6-9
EBU00180
Starting a warm engine
To start a warm engine, refer to the “Starting a cold
engine” section. The starter (choke) should not be
used. The throttle should be opened slightly.
EBU01820
Warming up
To get maximum engine life, always warm up the
engine before starting off. Never accelerate hard
with a cold engine! To see whether or not the en-
gine is warm, check if it responds to the throttle
normally with the starter (choke) turned off.
U5LP64.book Page 9 Thursday, April 1, 2004 4:53 PM

6-10
FBU00180
Mise en marche d’un moteur chaud
Se reporter à la section “Mise en marche d’un moteur
froid”. Ne pas utiliser le starter (enrichisseur). Ne pas ac-
célérer brutalement.
FBU01820
Réchauffement du moteur
Afin de garantir la longévité du moteur, il est indispensa-
ble de chauffer le moteur avant de démarrer. Ne jamais
accélérer brusquement quand le moteur est froid! Le mo-
teur a atteint sa température normale de fonctionnement
dès qu’il répond immédiatement aux accélérations avec
le starter (enrichisseur) en position fermée.
SBU00180
Puesta en marcha del motor en caliente
Para poner en marcha el motor estando caliente,
consulte el apartado “Puesta en marcha del motor
en frío”. No utilice el starter (choke). Acelerar ligera-
mente.
SBU01820
Calentamiento
Para que el motor alcance su máxima duración, per-
mita siempre que se caliente antes de iniciar la mar-
cha. ¡No acelere nunca violentamente con el motor
frío! Para ver si el motor está lo bastante caliente,
compruebe si responde normalmente al acelerador
con el starter (choke) cerrado.
U5LP64.book Page 10 Thursday, April 1, 2004 4:53 PM

6-14
4. S’assurer que la voie est libre, puis relâcher la péda-
le de frein.
5. Donner progressivement des gaz tout en relâchant
lentement le levier d’embrayage et continuer à re-
garder vers l’arrière pendant la manœuvre.
AVERTISSEMENT
_ Si une technique de marche arrière incorrecte est uti-
lisée, le véhicule risque de heurter un obstacle ou une
personne, avec toutes les conséquences qui peuvent
s’ensuivre. Avant d’engager la marche arrière, s’as-
surer qu’il n’y a pas d’obstacles ni de personnes der-
rière le véhicule. Démarrer lentement une fois que la
voie est libre. _
4. Compruebe si hay personas u obstáculos de-
trás del vehículo y suelte entonces el pedal del
freno.
5. Abra gradualmente la palanca del acelerador y,
al mismo tiempo, suelte lentamente la palanca
del embrague, y siga mirando atrás mientras se
desplaza en marcha atrás.
ADVERTENCIA
_ El uso incorrecto de la marcha atrás puede hacer
que el vehículo choque con algún obstáculo o
atropelle a alguien, lo que podría ocasionar gra-
ves lesiones. Cuando utilice la marcha atrás,
asegúrese siempre que no haya personas u obs-
táculos detrás del vehículo. Una vez haya com-
probado que no hay peligro, vaya despacio. _
U5LP64.book Page 14 Thursday, April 1, 2004 4:53 PM

6-16
FBU01173
Passage des vitesses
La boîte de vitesses de ce modèle permet de sélectionner
5 rapports en marche avant et 1 rapport en marche arrière.
La boîte de vitesses permet de contrôler la puissance dis-
ponible à une vitesse donnée ou pour les démarrages, les
accélérations, les montées, etc. Pour sélectionner le point
mort, relâcher complètement le levier d’accélération, dé-
brayer et appuyer plusieurs fois sur la pédale de sélection
jusqu’à l’arrivée en butée. Cette position correspond à la
première vitesse. Relever légèrement la pédale pour sé-
lectionner le point mort.ATTENTION:_

Ne pas rouler à moteur débrayé et coupé pen-
dant trop longtemps et ne pas remorquer le vé-
hicule sur de longues distances. En effet, même
au point mort, le graissage de la boîte de vitesses
ne s’effectue correctement que lorsque le mo-
teur tourne. Un graissage insuffisant pourrait
endommager la boîte de vitesses.


Toujours débrayer avant de changer de vitesse.
Le moteur, la boîte de vitesses et la transmission
ne sont pas conçus pour résister au choc infligé
par un passage en force des vitesses et ces orga-
nes risquent d’être endommagés.
_
SBU01173
Cambio de velocidades
Este modelo va provisto de una caja de cambios de
5 velocidades hacia adelante y 1 marcha atrás. La
caja permite controlar la cantidad de potencia dispo-
nible en una velocidad dada o para la puesta en mar-
cha, aceleración, subida de pendientes, etc. Para
cambiar a punto muerto, vuelva a poner la palanca
del acelerador en la posición cerrada, aplique el em-
brague y pise repetidas veces el pedal de cambios
hasta que se pare. Cuando el pedal se detenga, la
caja de cambios estará en primera. Levantar el pedal
suavemente para pasar a punto muerto.AT E N C I O N :_

No circule por inercia mucho tiempo con el
motor parado, ni remolque la máquina du-
rante largos recorridos. Incluso en la posi-
ción de punto muerto, la lubricación de la
caja de cambios sólo se efectúa cuando el
motor está en marcha. Una lubricación in-
adecuada puede dar lugar a averías.


Utilice siempre el embrague para cambiar
de velocidad. El motor, la caja de cambios y
la cadena cinemática no están diseñados
para soportar las consecuencias de un
cambio de marcha realizado a la fuerza, por
lo que pueden averiarse si se realiza dicho
cambio sin utilizar el embrague.
_
U5LP64.book Page 16 Thursday, April 1, 2004 4:53 PM
