ESP YAMAHA YFM700R 2006 Owners Manual

10-13
SBU04280

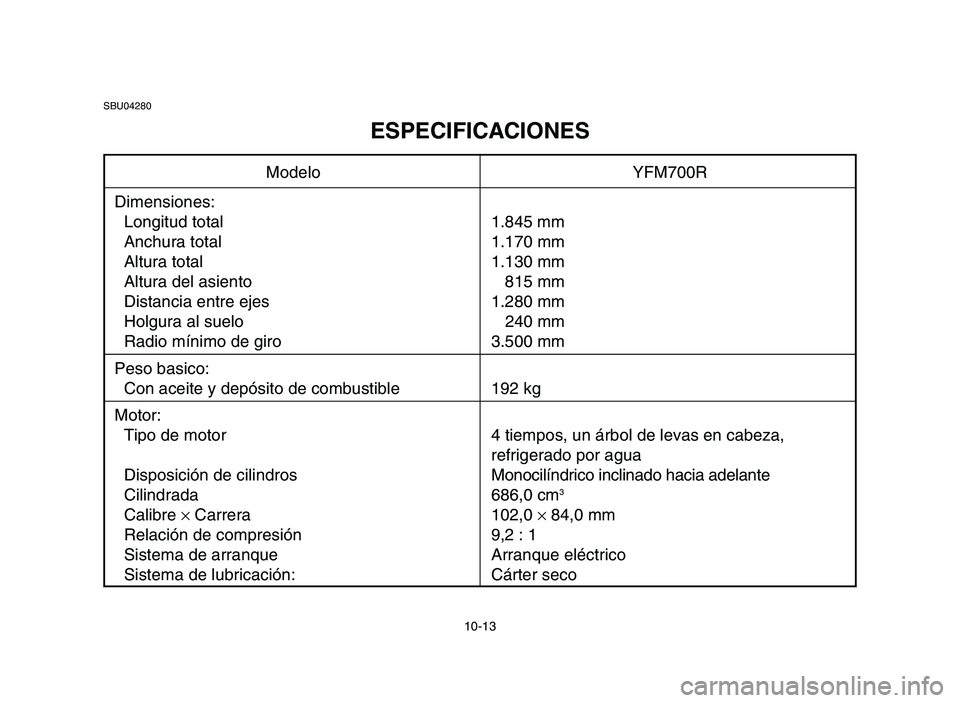

ESPECIFICACIONES
Modelo YFM700R
Dimensiones:
Longitud total 1.845 mm
Anchura total 1.170 mm
Altura total 1.130 mm
Altura del asiento 815 mm
Distancia entre ejes 1.280 mm
Holgura al suelo 240 mm
Radio mínimo de giro 3.500 mm
Peso basico:
Con aceite y depósito de combustible 192 kg
Motor:
Tipo de motor 4 tiempos, un árbol de levas en cabeza,
refrigerado por agua
Disposición de cilindrosMonocilíndrico inclinado hacia adelante
Cilindrada 686,0 cm
3
Calibre ×Carrera 102,0 ×84,0 mm
Relación de compresión 9,2 : 1
Sistema de arranque Arranque eléctrico
Sistema de lubricación: Cárter seco
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-13

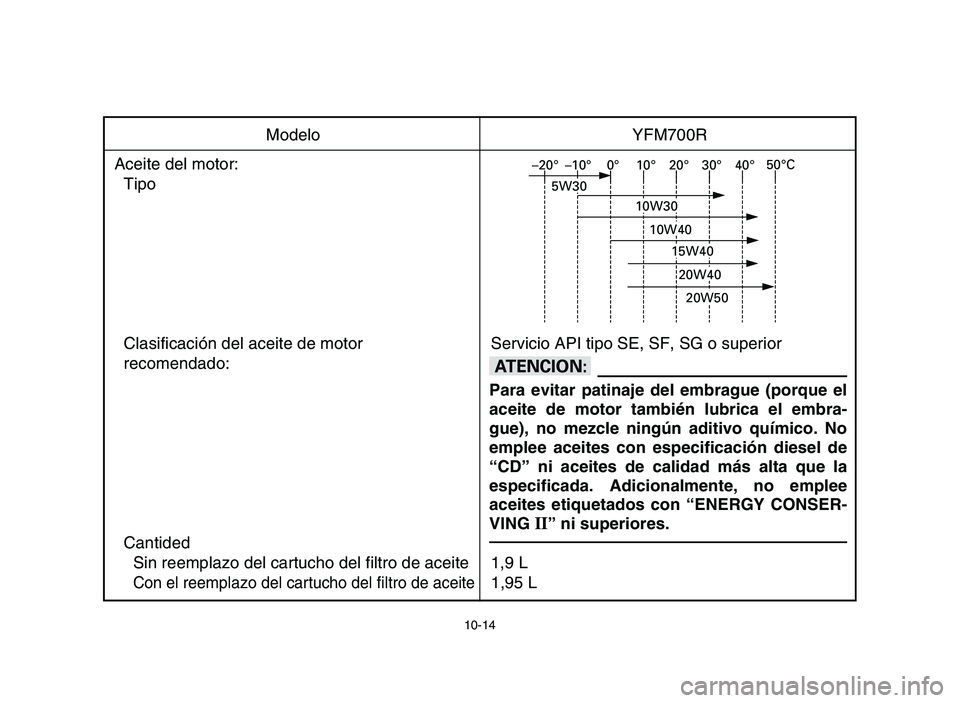

10-14
Modelo YFM700R
Aceite del motor:
Tipo
Clasificación del aceite de motor Servicio API tipo SE, SF, SG o superior
recomendado:
Cantided
Sin reemplazo del cartucho del filtro de aceite 1,9 L
Con el reemplazo del cartucho del filtro de aceite1,95 L
yY
Para evitar patinaje del embrague (porque el
aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY CONSER-
VING
II” ni superiores.
–20° 10° 20° 30° 40°
10W30
10W40
20W40
20W5050°C
0° –10°
5W30
15W40
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-14

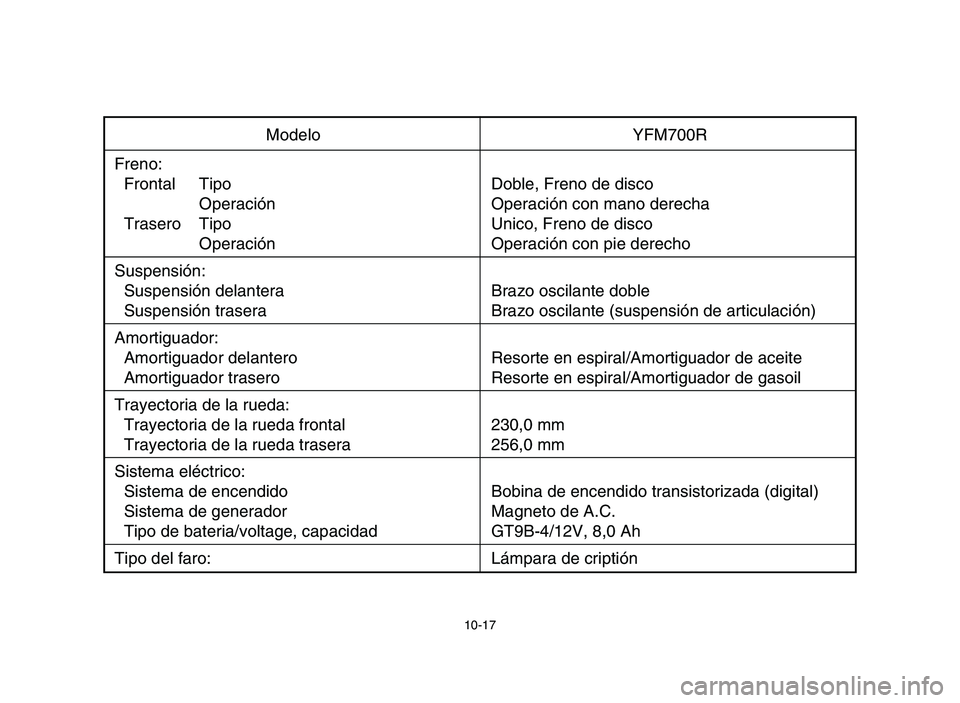

10-17
Modelo YFM700R
Freno:
Frontal Tipo Doble, Freno de disco
Operación Operación con mano derecha
Trasero Tipo Unico, Freno de disco
Operación Operación con pie derecho
Suspensión:
Suspensión delantera Brazo oscilante doble
Suspensión trasera Brazo oscilante (suspensión de articulación)
Amortiguador:
Amortiguador delantero Resorte en espiral/Amortiguador de aceite
Amortiguador trasero Resorte en espiral/Amortiguador de gasoil
Trayectoria de la rueda:
Trayectoria de la rueda frontal 230,0 mm
Trayectoria de la rueda trasera 256,0 mm
Sistema eléctrico:
Sistema de encendido Bobina de encendido transistorizada (digital)
Sistema de generador Magneto de A.C.
Tipo de bateria/voltage, capacidad GT9B-4/12V, 8,0 Ah
Tipo del faro: Lámpara de criptión
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-17

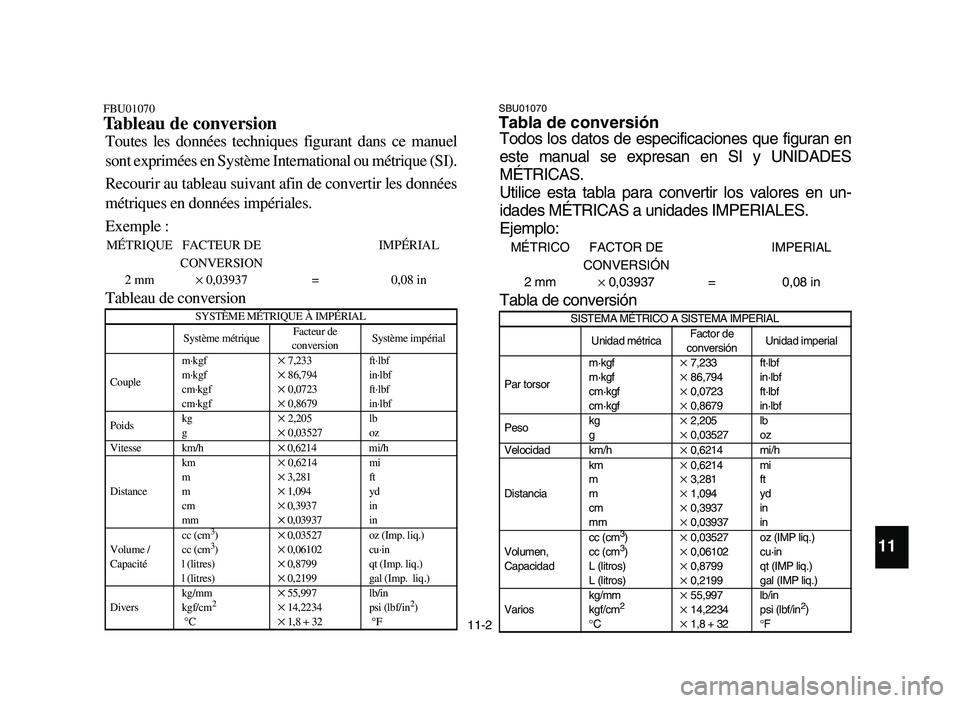

11
Toutes les données techniques figurant dans ce manuel
sont exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm× 0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm3)
cc (cm3)
l (litres)
l (litres)× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
Todos los datos de especificaciones que figuran en
este manual se expresan en SI y UNIDADES
MÉTRICAS.
Utilice esta tabla para convertir los valores en un-
idades MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de
conversiónUnidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm3)
cc (cm3)
L (litros)
L (litros)× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F11-2
FBU01070Tableau de conversion
SBU01070Tabla de conversión
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-20
