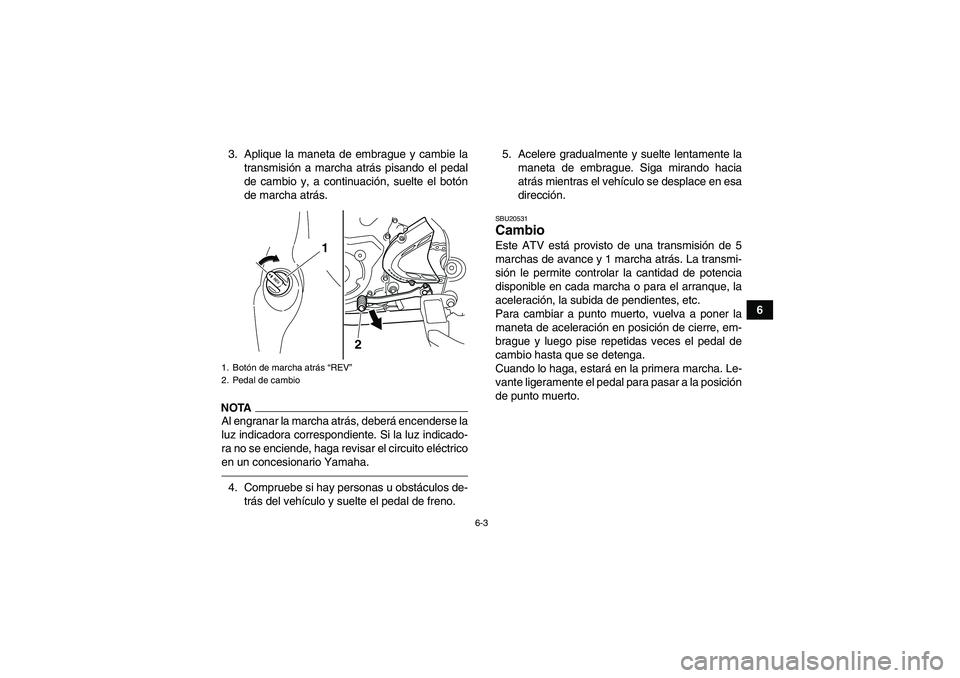

6-3
6 3. Aplique la maneta de embrague y cambie la
transmisión a marcha atrás pisando el pedal
de cambio y, a continuación, suelte el botón
de marcha atrás.
NOTAAl engranar la marcha atrás, deberá encenderse la
luz indicadora correspondiente. Si la luz indicado-
ra no se enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha.4. Compruebe si hay personas u obstáculos de-
trás del vehículo y suelte el pedal de freno.5. Acelere gradualmente y suelte lentamente la
maneta de embrague. Siga mirando hacia
atrás mientras el vehículo se desplace en esa
dirección.
SBU20531Cambio Este ATV está provisto de una transmisión de 5
marchas de avance y 1 marcha atrás. La transmi-
sión le permite controlar la cantidad de potencia
disponible en cada marcha o para el arranque, la
aceleración, la subida de pendientes, etc.
Para cambiar a punto muerto, vuelva a poner la
maneta de aceleración en posición de cierre, em-
brague y luego pise repetidas veces el pedal de
cambio hasta que se detenga.
Cuando lo haga, estará en la primera marcha. Le-
vante ligeramente el pedal para pasar a la posición
de punto muerto.
1. Botón de marcha atrás “REV”
2. Pedal de cambio
2
1
U1AS60S0.book Page 3 Friday, February 6, 2009 2:00 PM

6-4
6

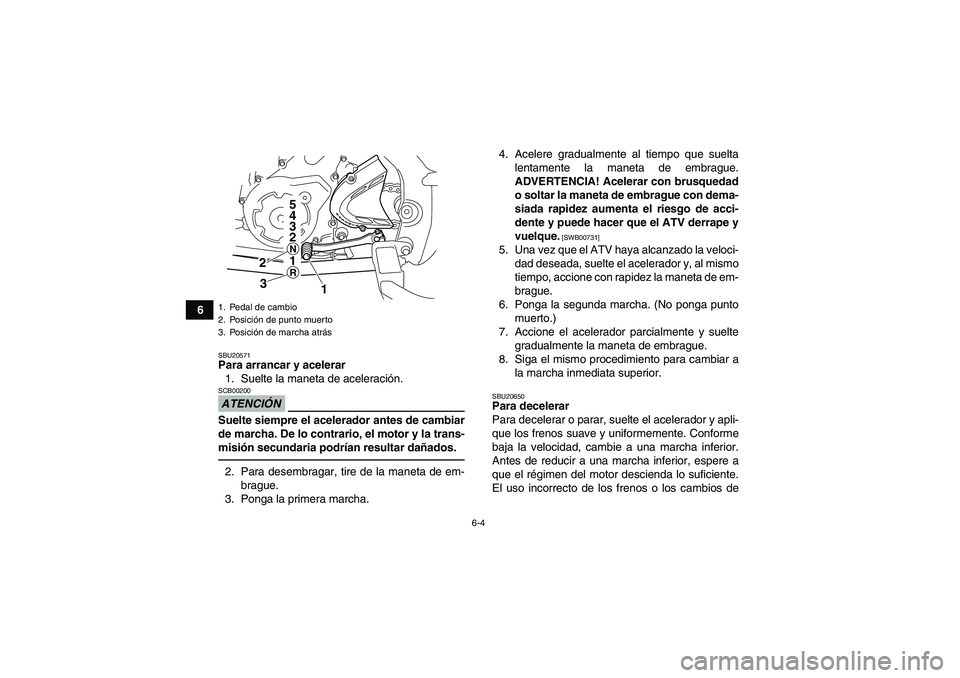

SBU20571Para arrancar y acelerar
1. Suelte la maneta de aceleración.ATENCIÓNSCB00200Suelte siempre el acelerador antes de cambiar
de marcha. De lo contrario, el motor y la trans-
misión secundaria podrían resultar dañados.2. Para desembragar, tire de la maneta de em-
brague.
3. Ponga la primera marcha.4. Acelere gradualmente al tiempo que suelta
lentamente la maneta de embrague.
ADVERTENCIA! Acelerar con brusquedad
o soltar la maneta de embrague con dema-
siada rapidez aumenta el riesgo de acci-
dente y puede hacer que el ATV derrape y
vuelque.
[SWB00731]
5. Una vez que el ATV haya alcanzado la veloci-
dad deseada, suelte el acelerador y, al mismo
tiempo, accione con rapidez la maneta de em-
brague.
6. Ponga la segunda marcha. (No ponga punto
muerto.)
7. Accione el acelerador parcialmente y suelte
gradualmente la maneta de embrague.
8. Siga el mismo procedimiento para cambiar a
la marcha inmediata superior.SBU20650Para decelerar
Para decelerar o parar, suelte el acelerador y apli-
que los frenos suave y uniformemente. Conforme
baja la velocidad, cambie a una marcha inferior.
Antes de reducir a una marcha inferior, espere a
que el régimen del motor descienda lo suficiente.
El uso incorrecto de los frenos o los cambios de
1. Pedal de cambio
2. Posición de punto muerto
3. Posición de marcha atrás
2 3
4 5N1R
1
23
U1AS60S0.book Page 4 Friday, February 6, 2009 2:00 PM

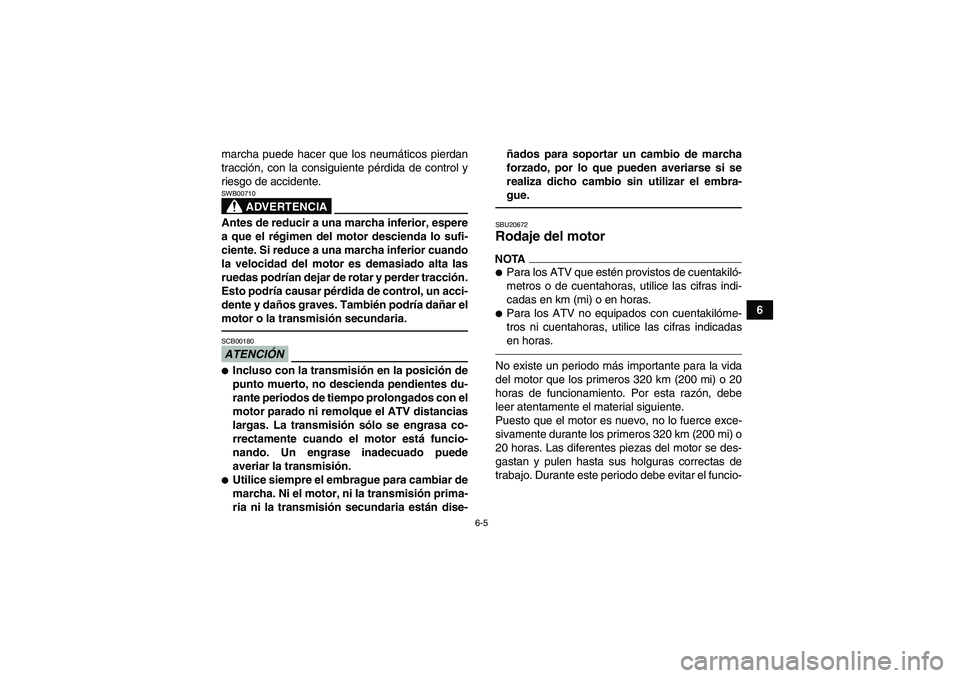

6-5
6 marcha puede hacer que los neumáticos pierdan
tracción, con la consiguiente pérdida de control y
riesgo de accidente.
ADVERTENCIA
SWB00710Antes de reducir a una marcha inferior, espere
a que el régimen del motor descienda lo sufi-
ciente. Si reduce a una marcha inferior cuando
la velocidad del motor es demasiado alta las
ruedas podrían dejar de rotar y perder tracción.
Esto podría causar pérdida de control, un acci-
dente y daños graves. También podría dañar el
motor o la transmisión secundaria.ATENCIÓNSCB00180
Incluso con la transmisión en la posición de
punto muerto, no descienda pendientes du-
rante periodos de tiempo prolongados con el
motor parado ni remolque el ATV distancias
largas. La transmisión sólo se engrasa co-
rrectamente cuando el motor está funcio-
nando. Un engrase inadecuado puede
averiar la transmisión.
Utilice siempre el embrague para cambiar de
marcha. Ni el motor, ni la transmisión prima-
ria ni la transmisión secundaria están dise-ñados para soportar un cambio de marcha
forzado, por lo que pueden averiarse si se
realiza dicho cambio sin utilizar el embra-
gue.
SBU20672Rodaje del motor NOTA
Para los ATV que estén provistos de cuentakiló-
metros o de cuentahoras, utilice las cifras indi-
cadas en km (mi) o en horas.
Para los ATV no equipados con cuentakilóme-
tros ni cuentahoras, utilice las cifras indicadas
en horas.No existe un periodo más importante para la vida
del motor que los primeros 320 km (200 mi) o 20
horas de funcionamiento. Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 320 km (200 mi) o
20 horas. Las diferentes piezas del motor se des-
gastan y pulen hasta sus holguras correctas de
trabajo. Durante este periodo debe evitar el funcio-
U1AS60S0.book Page 5 Friday, February 6, 2009 2:00 PM

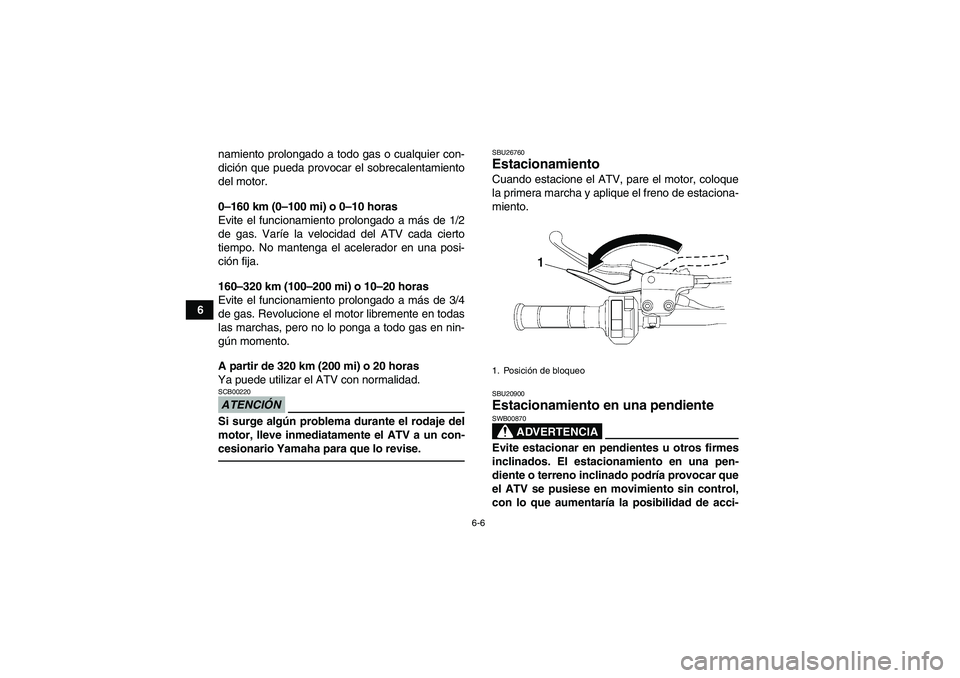

6-6
6namiento prolongado a todo gas o cualquier con-
dición que pueda provocar el sobrecalentamiento
del motor.
0–160 km (0–100 mi) o 0–10 horas
Evite el funcionamiento prolongado a más de 1/2
de gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.
160–320 km (100–200 mi) o 10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas en nin-
gún momento.
A partir de 320 km (200 mi) o 20 horas
Ya puede utilizar el ATV con normalidad.
ATENCIÓNSCB00220Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise.
SBU26760Estacionamiento Cuando estacione el ATV, pare el motor, coloque
la primera marcha y aplique el freno de estaciona-
miento.SBU20900Estacionamiento en una pendiente
ADVERTENCIA
SWB00870Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-1. Posición de bloqueo
U1AS60S0.book Page 6 Friday, February 6, 2009 2:00 PM

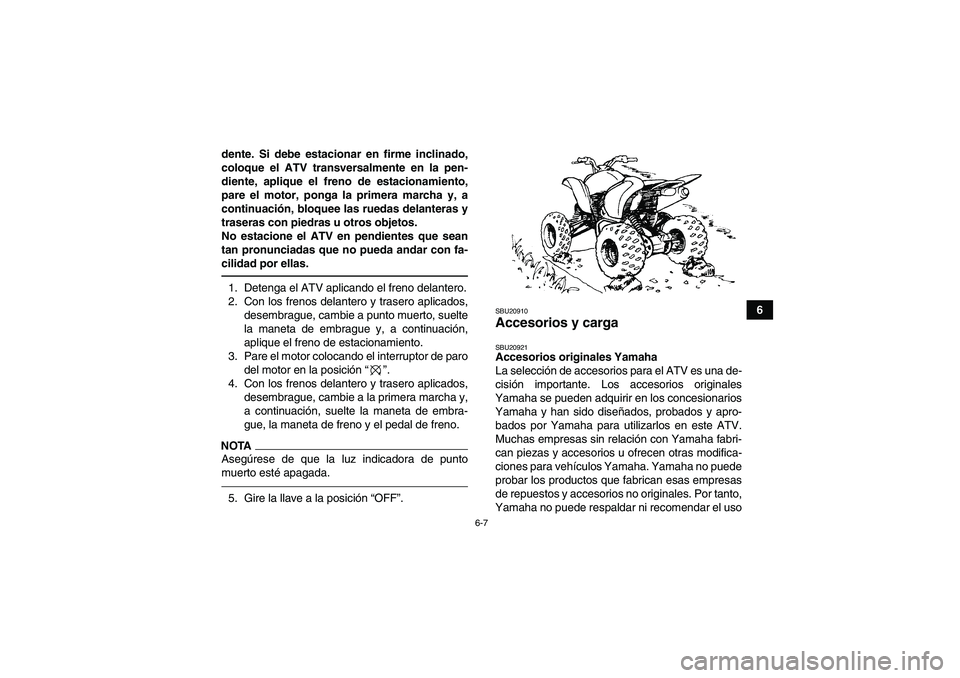

6-7
6 dente. Si debe estacionar en firme inclinado,
coloque el ATV transversalmente en la pen-
diente, aplique el freno de estacionamiento,
pare el motor, ponga la primera marcha y, a
continuación, bloquee las ruedas delanteras y
traseras con piedras u otros objetos.
No estacione el ATV en pendientes que sean
tan pronunciadas que no pueda andar con fa-
cilidad por ellas.
1. Detenga el ATV aplicando el freno delantero.
2. Con los frenos delantero y trasero aplicados,
desembrague, cambie a punto muerto, suelte
la maneta de embrague y, a continuación,
aplique el freno de estacionamiento.
3. Pare el motor colocando el interruptor de paro
del motor en la posición“”.
4. Con los frenos delantero y trasero aplicados,
desembrague, cambie a la primera marcha y,
a continuación, suelte la maneta de embra-
gue, la maneta de freno y el pedal de freno.NOTAAsegúrese de que la luz indicadora de punto
muerto esté apagada.5. Gire la llave a la posición “OFF”.
SBU20910Accesorios y carga SBU20921Accesorios originales Yamaha
La selección de accesorios para el ATV es una de-
cisión importante. Los accesorios originales
Yamaha se pueden adquirir en los concesionarios
Yamaha y han sido diseñados, probados y apro-
bados por Yamaha para utilizarlos en este ATV.
Muchas empresas sin relación con Yamaha fabri-
can piezas y accesorios u ofrecen otras modifica-
ciones para vehículos Yamaha. Yamaha no puede
probar los productos que fabrican esas empresas
de repuestos y accesorios no originales. Por tanto,
Yamaha no puede respaldar ni recomendar el uso
U1AS60S0.book Page 7 Friday, February 6, 2009 2:00 PM

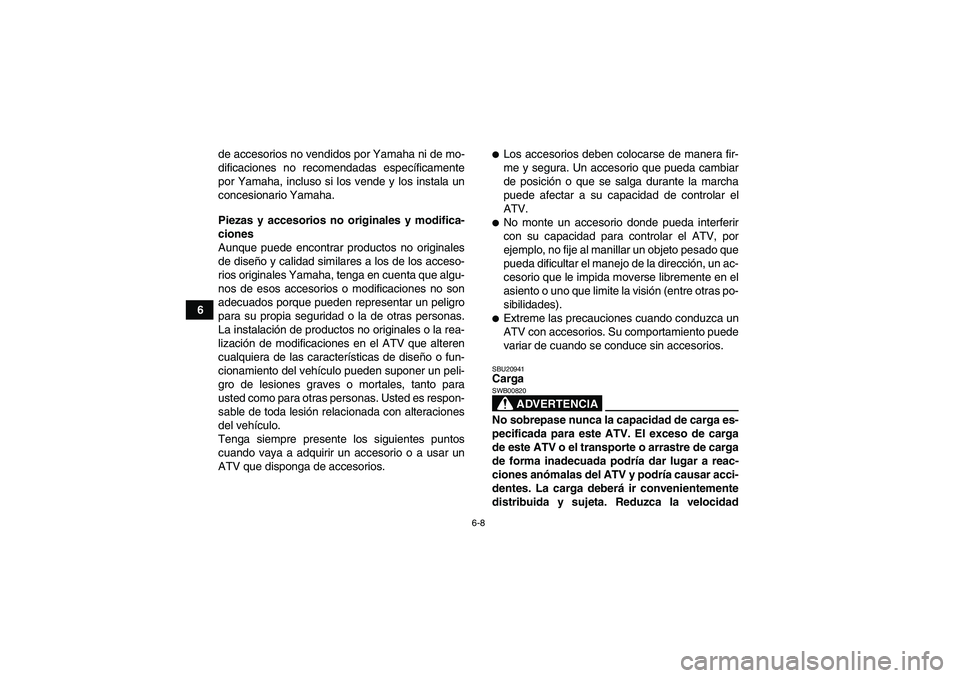

6-8
6de accesorios no vendidos por Yamaha ni de mo-
dificaciones no recomendadas específicamente
por Yamaha, incluso si los vende y los instala un
concesionario Yamaha.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son
adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el ATV que alteren
cualquiera de las características de diseño o fun-
cionamiento del vehículo pueden suponer un peli-
gro de lesiones graves o mortales, tanto para
usted como para otras personas. Usted es respon-
sable de toda lesión relacionada con alteraciones
del vehículo.
Tenga siempre presente los siguientes puntos
cuando vaya a adquirir un accesorio o a usar un
ATV que disponga de accesorios.

Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.
No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV, por
ejemplo, no fije al manillar un objeto pesado que
pueda dificultar el manejo de la dirección, un ac-
cesorio que le impida moverse libremente en el
asiento o uno que limite la visión (entre otras po-
sibilidades).
Extreme las precauciones cuando conduzca un
ATV con accesorios. Su comportamiento puede
variar de cuando se conduce sin accesorios.SBU20941Carga
ADVERTENCIA
SWB00820No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
U1AS60S0.book Page 8 Friday, February 6, 2009 2:00 PM

6-9
6 cuando se transporte carga o se arrastre un re-
molque. Mantenga una distancia de frenado
mayor.
Con su equipamiento original, este ATV no está di-
señado para transportar cargas ni arrastrar remol-
ques. Si decide añadir accesorios para poder
transportar cargas o arrastrar remolques, deberá
hacerlo con sentido común y sensatez ya que la
estabilidad y la manejabilidad del ATV podrían
cambiar. Cuando añada accesorios, tenga en
cuenta los siguientes puntos:
No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.
Si se va a transportar carga y arrastrar un remol-
que simultáneamente, incluya la carga sobre el
enganche en la carga máxima del ATV.

Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del por-
taequipajes trasero y céntrela.
Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.
Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.
Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir. Aunque todo depende de
las circunstancias, es conveniente no pasar de
la segunda marcha cuando se transportan car-
gas pesadas o se arrastra un remolque.
Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.
Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad. CARGA MÁXIMA

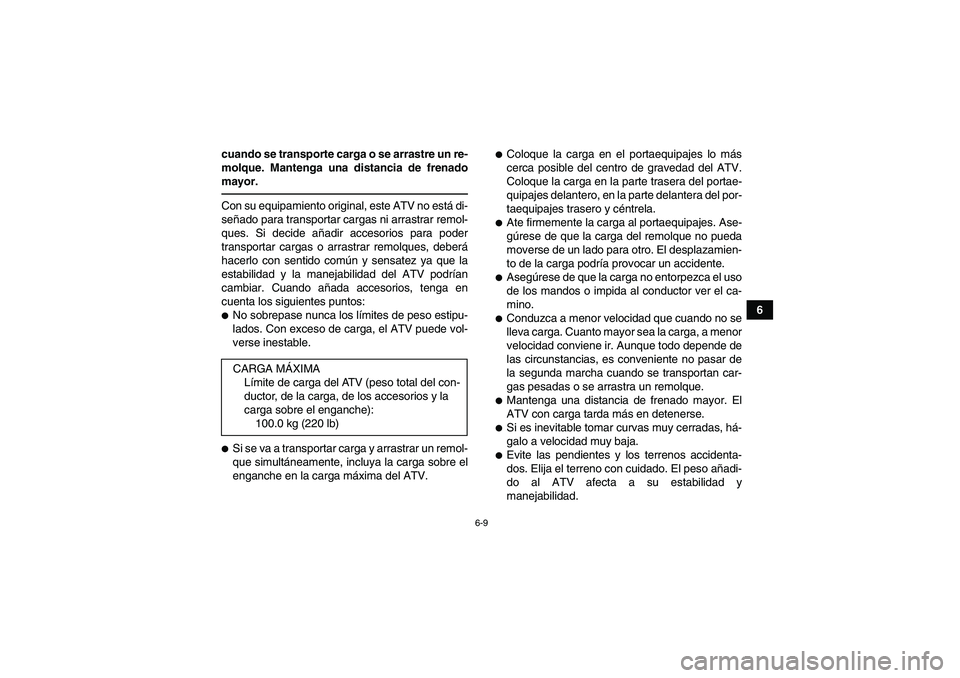

Límite de carga del ATV (peso total del con-
ductor, de la carga, de los accesorios y la
carga sobre el enganche):
100.0 kg (220 lb)
U1AS60S0.book Page 9 Friday, February 6, 2009 2:00 PM

7-1
7
SBU21141

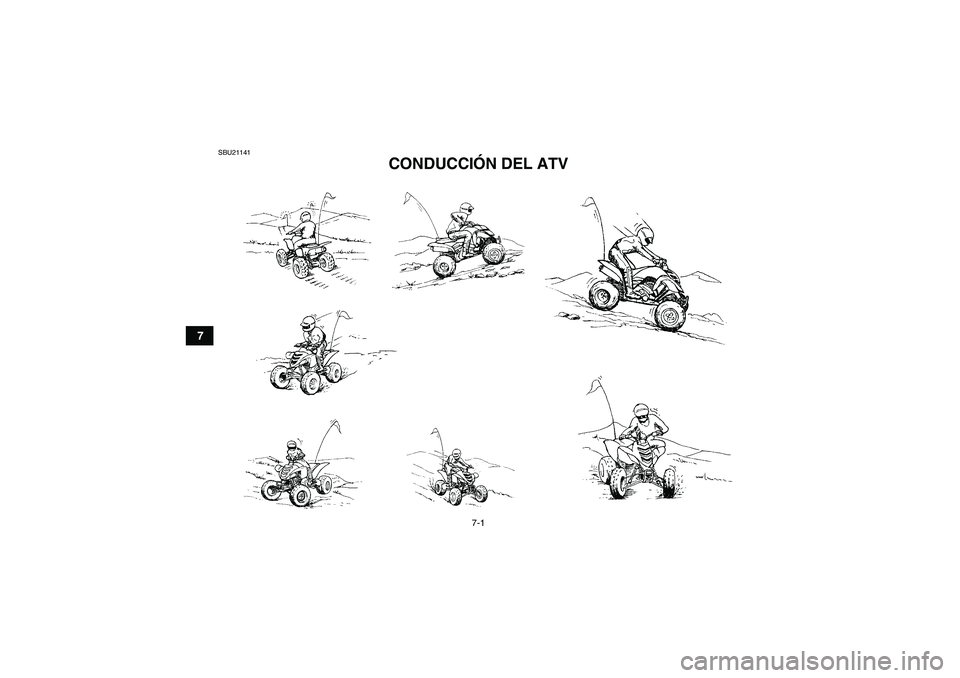

CONDUCCIÓN DEL ATV
U1AS60S0.book Page 1 Friday, February 6, 2009 2:00 PM

7-2
7

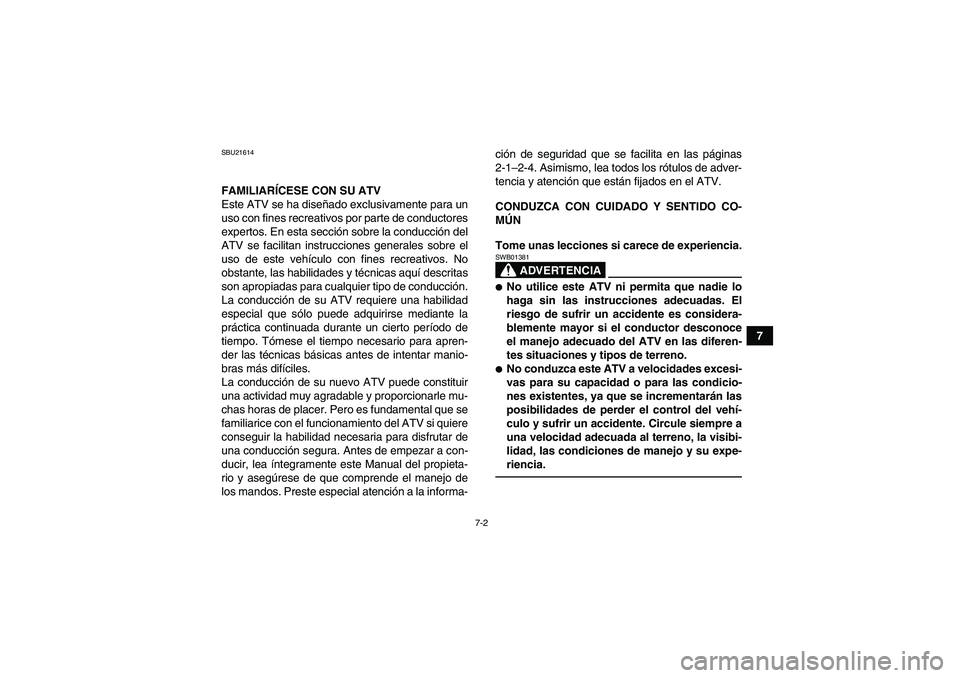

SBU21614FAMILIARÍCESE CON SU ATV
Este ATV se ha diseñado exclusivamente para un
uso con fines recreativos por parte de conductores
expertos. En esta sección sobre la conducción del
ATV se facilitan instrucciones generales sobre el
uso de este vehículo con fines recreativos. No
obstante, las habilidades y técnicas aquí descritas
son apropiadas para cualquier tipo de conducción.
La conducción de su ATV requiere una habilidad
especial que sólo puede adquirirse mediante la
práctica continuada durante un cierto período de
tiempo. Tómese el tiempo necesario para apren-
der las técnicas básicas antes de intentar manio-
bras más difíciles.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle mu-
chas horas de placer. Pero es fundamental que se
familiarice con el funcionamiento del ATV si quiere
conseguir la habilidad necesaria para disfrutar de
una conducción segura. Antes de empezar a con-
ducir, lea íntegramente este Manual del propieta-
rio y asegúrese de que comprende el manejo de
los mandos. Preste especial atención a la informa-ción de seguridad que se facilita en las páginas
2-1–2-4. Asimismo, lea todos los rótulos de adver-
tencia y atención que están fijados en el ATV.
CONDUZCA CON CUIDADO Y SENTIDO CO-
MÚN
Tome unas lecciones si carece de experiencia.
ADVERTENCIA
SWB01381
No utilice este ATV ni permita que nadie lo
haga sin las instrucciones adecuadas. El
riesgo de sufrir un accidente es considera-
blemente mayor si el conductor desconoce
el manejo adecuado del ATV en las diferen-
tes situaciones y tipos de terreno.
No conduzca este ATV a velocidades excesi-
vas para su capacidad o para las condicio-
nes existentes, ya que se incrementarán las
posibilidades de perder el control del vehí-
culo y sufrir un accidente. Circule siempre a
una velocidad adecuada al terreno, la visibi-
lidad, las condiciones de manejo y su expe-
riencia.
U1AS60S0.book Page 2 Friday, February 6, 2009 2:00 PM

7-3

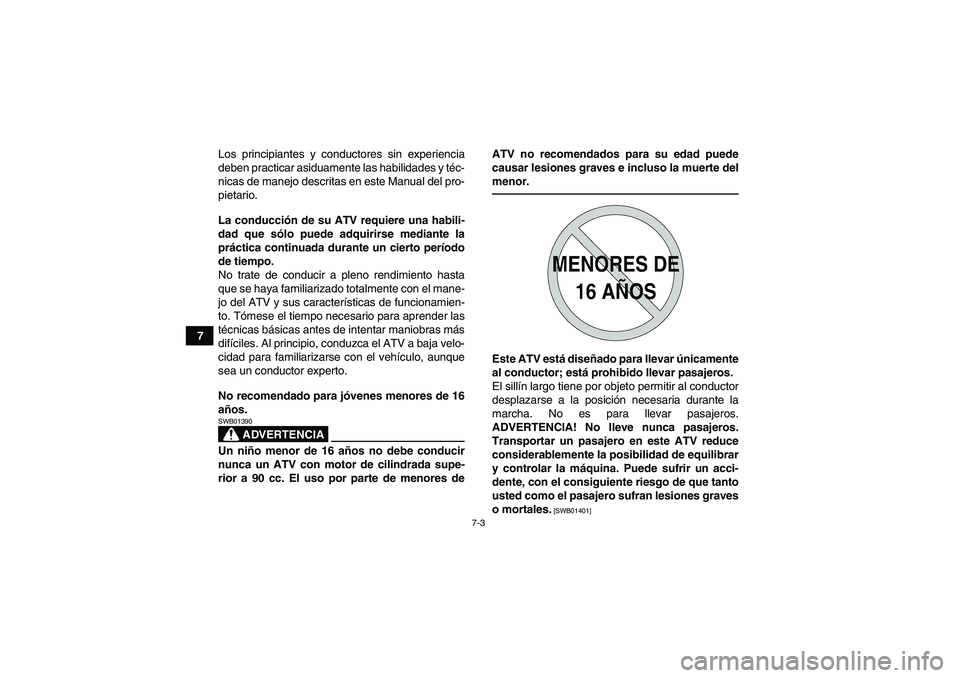

7Los principiantes y conductores sin experiencia
deben practicar asiduamente las habilidades y téc-
nicas de manejo descritas en este Manual del pro-
pietario.
La conducción de su ATV requiere una habili-
dad que sólo puede adquirirse mediante la
práctica continuada durante un cierto período
de tiempo.
No trate de conducir a pleno rendimiento hasta
que se haya familiarizado totalmente con el mane-
jo del ATV y sus características de funcionamien-
to. Tómese el tiempo necesario para aprender las
técnicas básicas antes de intentar maniobras más
difíciles. Al principio, conduzca el ATV a baja velo-
cidad para familiarizarse con el vehículo, aunque
sea un conductor experto.
No recomendado para jóvenes menores de 16
años.
ADVERTENCIA
SWB01390Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada supe-
rior a 90 cc. El uso por parte de menores deATV no recomendados para su edad puede
causar lesiones graves e incluso la muerte del
menor.
Este ATV está diseñado para llevar únicamente
al conductor; está prohibido llevar pasajeros.
El sillín largo tiene por objeto permitir al conductor
desplazarse a la posición necesaria durante la
marcha. No es para llevar pasajeros.
ADVERTENCIA! No lleve nunca pasajeros.
Transportar un pasajero en este ATV reduce
considerablemente la posibilidad de equilibrar
y controlar la máquina. Puede sufrir un acci-
dente, con el consiguiente riesgo de que tanto
usted como el pasajero sufran lesiones graves
o mortales.
[SWB01401]
U1AS60S0.book Page 3 Friday, February 6, 2009 2:00 PM
