ABS YAMAHA YFM700R 2010 Notices Demploi (in French)

1-6
1
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi
NE JAMAIS conduire après avoir absorbé de
l’alcool, des médicaments ou de la drogue.
NE JAMAIS transporter du carburant ou des
liquides inflammables.
Cette pièce contient de l’azote sous haute
pression.
Une mauvaise manipulation peut la faire
exploser. Ne pas incinérer, perforer ni ouvrir.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid.Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver plus
de temps et d’espace pour les manœuvres
afin d’éviter de perdre le contrôle du
véhicule.
Ce pictogramme mentionne les charges
limites de ce VTT.
Respecter toutes les charges limites et
autres consignes relatives à la charge
figurant dans ce manuel.
La charge peut inclure conducteur,
passager, équipement de protection,
accessoires, objets personnels, bagages, et
tout autre objet influant sur la charge.
Bien veiller à ne pas dépasser les limites de
charge.
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
U1AS60F0.book Page 6 Friday, February 6, 2009 1:58 PM

5-1
5
FBU19201
CONTRÔLES AVANT UTILISATION
FBU19224Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00481L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
CarburantContrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
S’assurer de l’absence de fuite au niveau des durites d’alimenta-
tion. Corriger si nécessaire.4-12, 5-4
Huile moteurContrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.5-4, 8-12
Liquide de refroidisse-
mentContrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de
toute fuite. Corriger si nécessaire.5-4, 8-17
U1AS60F0.book Page 1 Friday, February 6, 2009 1:58 PM

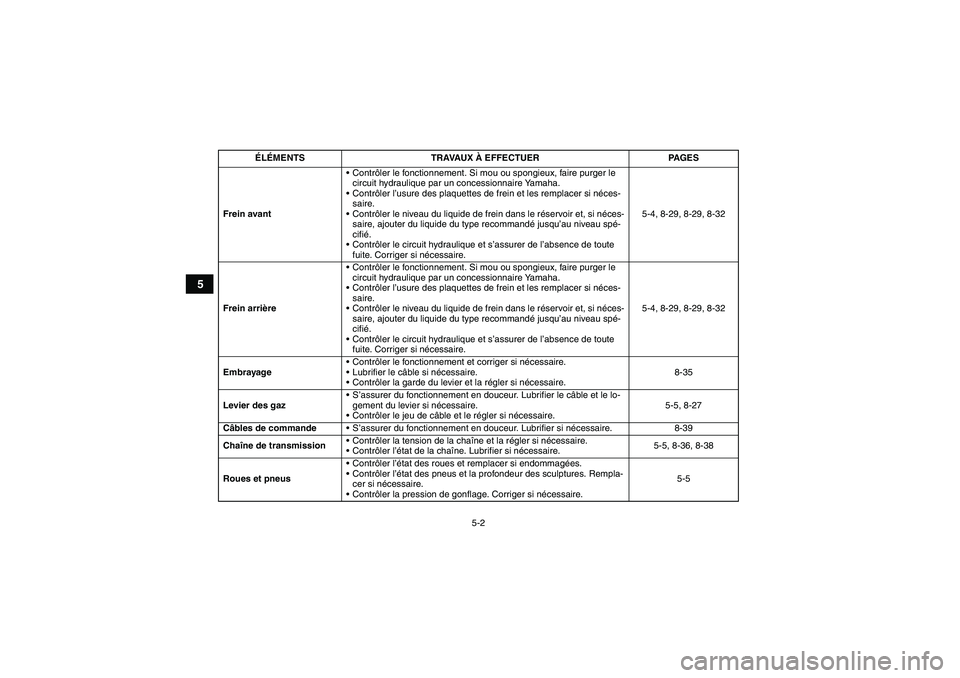

5-2
5
Frein avantContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-29, 8-29, 8-32
Frein arrièreContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-29, 8-29, 8-32
EmbrayageContrôler le fonctionnement et corriger si nécessaire.
Lubrifier le câble si nécessaire.
Contrôler la garde du levier et la régler si nécessaire.8-35
Levier des gazS’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler le jeu de câble et le régler si nécessaire.5-5, 8-27
Câbles de commandeS’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-39
Chaîne de transmissionContrôler la tension de la chaîne et la régler si nécessaire.
Contrôler l’état de la chaîne. Lubrifier si nécessaire.5-5, 8-36, 8-38
Roues et pneusContrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire.5-5 ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU1AS60F0.book Page 2 Friday, February 6, 2009 1:58 PM

7-5
7
Ne pas absorber d’alcool, certains médica-
ments ou de la drogue avant ou pendant la
conduite.
L’alcool, certains médicaments et la drogue dimi-
nuent la faculté de conduire. La consommation
d’alcool et la prise de drogue ou de certains médi-
caments peut gravement altérer le jugement,
l’équilibre et la perception, ainsi que ralentir les ré-
flexes. AVERTISSEMENT! Ne jamais absorber
d’alcool, certains médicaments ou de la dro-gue avant ou pendant la conduite de ce VTT.
Les risques d’accidents seraient accrus.
[FWB01421]Contrôles avant utilisation
Toujours contrôler le VTT avant chaque départ afin
de s’assurer qu’il peut être utilisé en toute sécurité.
Effectuer tous les contrôles repris à la page 5-1.
Toujours respecter les procédés et intervalles de
contrôle et d’entretien mentionnés dans ce ma-
nuel. AVERTISSEMENT! L’omission des con-
trôles avant le départ ou de l’entretien correct
augmente les risques d’accident ou d’endom-
magement.
[FWB01431]
1. Vêtements protecteurs
2. Lunettes
3. Gants
4. Bottes
5. CasqueU1AS60F0.book Page 5 Friday, February 6, 2009 1:58 PM

7-23
7Conduire prudemment sur les sols glissants ou
meubles, car le VTT risque de déraper. Un déra-
page soudain peut provoquer un accident si le vé-
hicule n’est pas redressé.
Une bonne technique pour réduire le risque de pa-
tinage des roues avant consiste à faire passer le
poids de son corps à l’avant du véhicule.
Si les roues arrière commencent à déraper, il est
possible de regagner le contrôle du véhicule (si
l’espace disponible est suffisant) en manœuvrant
dans la direction du dérapage. Il est déconseillé de
freiner ou d’accélérer avant d’avoir repris le con-
trôle du véhicule.Le contrôle des dérapages est une technique qui
s’acquiert avec la pratique. Choisir avec discerne-
ment le terrain sur lequel on s’entraîne, puisque la
stabilité et le contrôle du véhicule seront réduits. Il
convient absolument d’éviter d’effectuer des
manœuvres de dérapage sur des surfaces extrê-
mement glissantes, telles que la glace ou le ver-
glas, afin de réduire le risque de perte de contrôle
du véhicule.
QUE FAIRE SI...
Cette section est destinée à servir de référence
seulement. Il convient de lire en entier les paragra-
phes concernant les techniques de conduite.
U1AS60F0.book Page 23 Friday, February 6, 2009 1:58 PM

8-4
8
6*Système d’échappe-
mentS’assurer de l’absence de fuites et remplacer tout
joint abîmé.
Contrôler le serrage de tous les colliers à vis et les
raccords, et les serrer si nécessaire.√√√
7 Pare-étincellesNettoyer.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320
U1AS60F0.book Page 4 Friday, February 6, 2009 1:58 PM

8-6
8
8*PneusContrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.√ √√√
9*Roulements de
moyeu de roueContrôler l’état et le serrage, et remplacer si né-
cessaire.√ √√√
10*Pivots de bras os-
cillantS’assurer du bon fonctionnement et de l’absence
de jeu excessif, et remplacer les roulements si né-
cessaire.
Lubrifier à la graisse à base de savon au lithium.√√√
11*Pivots des triangles
de suspension su-
périeurs et infé-
rieursLubrifier à la graisse à base de savon au lithium.√√√
12Chaîne de transmis-
sionContrôler la tension de la chaîne et la régler si né-
cessaire.
Contrôler l’alignement des roues arrière et corri-
ger si nécessaire.
Nettoyer et lubrifier.√√√√√
13*Visserie du châssisS’assurer que toutes les vis et tous les écrous
sont correctement serrés.√√√√√
14*Combinés ressort-
amortisseurContrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320
U1AS60F0.book Page 6 Friday, February 6, 2009 1:58 PM

8-7
8
15*Points pivots de
bras relais et de
bras de raccorde-
ment de suspension
arrièreContrôler le fonctionnement et corriger si néces-
saire.
Lubrifier à la graisse à base de savon au lithium.√√√√
16*Arbre de directionLubrifier à la graisse à base de savon au lithium.√√√
17*DirectionContrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire.√√√√√
18 Huile moteurChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√ √√√
19Élément du filtre à
huile moteurRemplacer.√√√
20Circuit de refroidis-
sementContrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire.√√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
21*Pièces mobiles et
câblesLubrifier.√√√√
22*Logement du levier
des gaz et câbleContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le jeu de câble des gaz et le régler si né-
cessaire.
Lubrifier le logement du levier des gaz et le câble.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U1AS60F0.book Page 7 Friday, February 6, 2009 1:58 PM

8-32
8
FBU24291Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité des maî-
tres-cylindres et des étriers, ainsi que les durites
de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.
Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU24394Contrôle de la garde du levier de frein
avant Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde à l’ex-
trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.
FBU24612Contrôle de la position de la pédale de
frein Il convient de contrôler et, si nécessaire, de régler
la position de la pédale de frein aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
Le sommet de la pédale de frein doit se situer 15.3
mm (0.60 in) sous le sommet du repose-pied,
comme illustré. Si la position n’est pas comme
spécifiée, la faire régler par un concessionnaire
Yamaha.1. Absence de jeu
U1AS60F0.book Page 32 Friday, February 6, 2009 1:58 PM

9-2
95. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Sécher la chaîne et la graisser afin de la pro-
téger contre la rouille.
7. Nettoyer la housse de la selle avec un produit
de nettoyage pour similicuir afin qu’elle con-
serve sa souplesse et son lustre.
8. Afin de parfaire le travail, appliquer une cire
pour automobiles sur toutes les surfaces pein-
tes et chromées. Ne pas employer de cires
détergentes. Celles-ci contiennent souvent
des abrasifs susceptibles d’abîmer la peinture
ou la finition. Une fois le nettoyage terminé,
mettre le moteur en marche et le laisser tour-
ner pendant plusieurs minutes.
FBU27261Remisage Remisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’une
housse poreuse. ATTENTION: Entreposer un
VTT mouillé dans un endroit mal aéré ou le re-couvrir d’une bâche provoqueront des infiltra-
tions et de la rouille. Afin de prévenir la rouille,
éviter l’entreposage dans des caves humides,
des étables (en raison de la présence d’ammo-
niaque) et à proximité de produits chimiques
corrosifs.
[FCB00721]
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Nettoyage” de ce chapitre.
2. Faire le plein de carburant et, si disponible,
ajouter un stabilisateur de carburant afin d’évi-
ter que le carburant ne se dégrade.
3. Effectuer les étapes ci-dessous afin de proté-
ger le cylindre, les segments, etc., de la corro-
sion.
a. Retirer le capuchon de bougie et déposer
la bougie.
b. Verser une cuillerée à café d’huile moteur
dans l’orifice de bougie. Quantité spécifiée:
7.5 ml de stabilisateur par litre d’essence (1
oz par gallon)
U1AS60F0.book Page 2 Friday, February 6, 2009 1:58 PM
