YAMAHA YFM700R 2011 Manuale de Empleo (in Spanish)

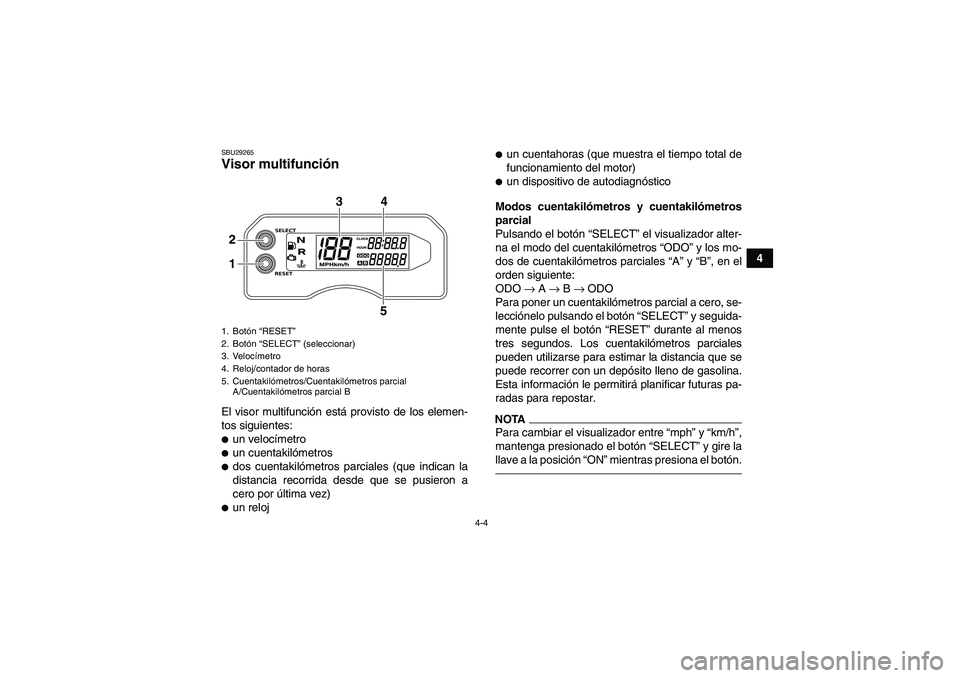

4-4
4
SBU29265Visor multifunción El visor multifunción está provisto de los elemen-
tos siguientes:
un velocímetro
un cuentakilómetros
dos cuentakilómetros parciales (que indican la
distancia recorrida desde que se pusieron a
cero por última vez)
un reloj

un cuentahoras (que muestra el tiempo total de
funcionamiento del motor)
un dispositivo de autodiagnóstico
Modos cuentakilómetros y cuentakilómetros
parcial
Pulsando el botón “SELECT” el visualizador alter-
na el modo del cuentakilómetros “ODO” y los mo-
dos de cuentakilómetros parciales “A” y “B”, en el
orden siguiente:
ODO → A → B → ODO
Para poner un cuentakilómetros parcial a cero, se-
lecciónelo pulsando el botón “SELECT” y seguida-
mente pulse el botón “RESET” durante al menos
tres segundos. Los cuentakilómetros parciales
pueden utilizarse para estimar la distancia que se
puede recorrer con un depósito lleno de gasolina.
Esta información le permitirá planificar futuras pa-
radas para repostar.
NOTAPara cambiar el visualizador entre “mph” y “km/h”,
mantenga presionado el botón “SELECT” y gire la
llave a la posición “ON” mientras presiona el botón.
1. Botón “RESET”
2. Botón “SELECT” (seleccionar)
3. Velocímetro
4. Reloj/contador de horas
5. Cuentakilómetros/Cuentakilómetros parcial
A/Cuentakilómetros parcial B2
134
5
U1AS61S0.book Page 4 Thursday, February 11, 2010 9:15 AM

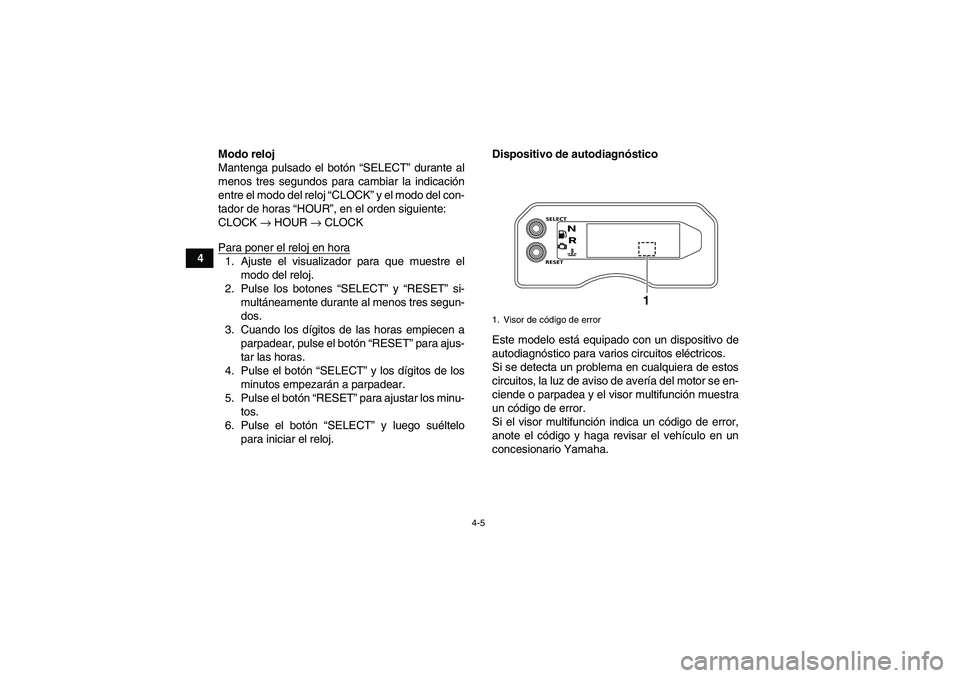

4-5
4Modo reloj
Mantenga pulsado el botón “SELECT” durante al
menos tres segundos para cambiar la indicación
entre el modo del reloj “CLOCK” y el modo del con-
tador de horas “HOUR”, en el orden siguiente:
CLOCK → HOUR → CLOCK
Para poner el reloj en hora
1. Ajuste el visualizador para que muestre el
modo del reloj.
2. Pulse los botones “SELECT” y “RESET” si-
multáneamente durante al menos tres segun-
dos.
3. Cuando los dígitos de las horas empiecen a
parpadear, pulse el botón “RESET” para ajus-
tar las horas.
4. Pulse el botón “SELECT” y los dígitos de los
minutos empezarán a parpadear.
5. Pulse el botón “RESET” para ajustar los minu-
tos.
6. Pulse el botón “SELECT” y luego suéltelo
para iniciar el reloj.Dispositivo de autodiagnóstico
Este modelo está equipado con un dispositivo de
autodiagnóstico para varios circuitos eléctricos.
Si se detecta un problema en cualquiera de estos
circuitos, la luz de aviso de avería del motor se en-
ciende o parpadea y el visor multifunción muestra
un código de error.
Si el visor multifunción indica un código de error,
anote el código y haga revisar el vehículo en un
concesionario Yamaha.
1. Visor de código de error
1
U1AS61S0.book Page 5 Thursday, February 11, 2010 9:15 AM

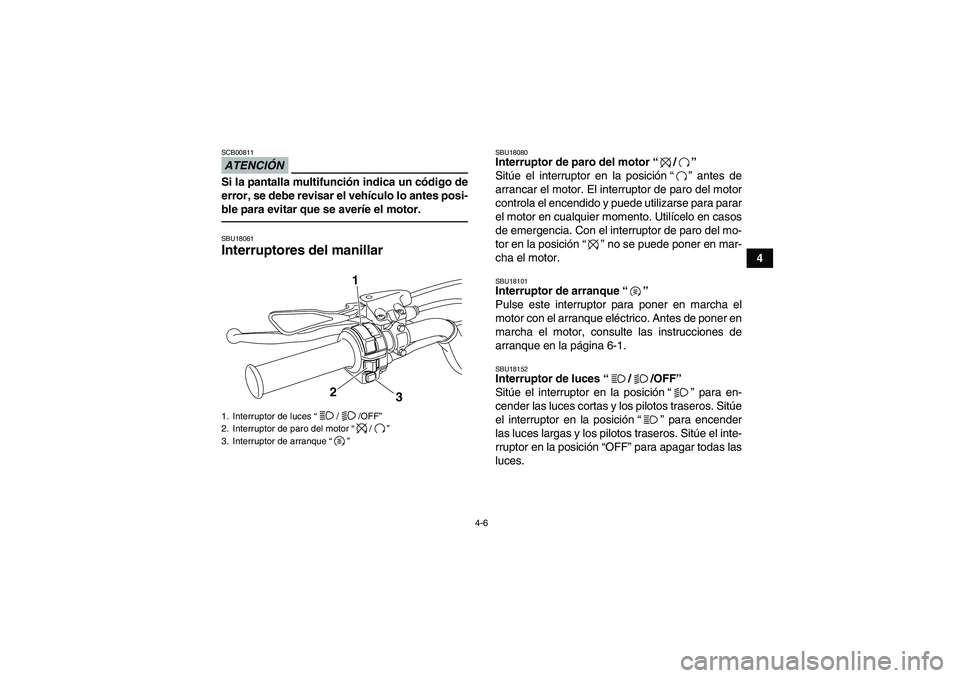

4-6
4
ATENCIÓNSCB00811Si la pantalla multifunción indica un código de
error, se debe revisar el vehículo lo antes posi-
ble para evitar que se averíe el motor.SBU18061Interruptores del manillar
SBU18080Interruptor de paro del motor“/”
Sitúe el interruptor en la posición“” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para parar
el motor en cualquier momento. Utilícelo en casos
de emergencia. Con el interruptor de paro del mo-
tor en la posición“” no se puede poner en mar-
cha el motor.SBU18101Interruptor de arranque“”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner en
marcha el motor, consulte las instrucciones de
arranque en la página 6-1.SBU18152Interruptor de luces“//OFF”
Sitúe el interruptor en la posición“” para en-
cender las luces cortas y los pilotos traseros. Sitúe
el interruptor en la posición“” para encender
las luces largas y los pilotos traseros. Sitúe el inte-
rruptor en la posición “OFF” para apagar todas las
luces.
1. Interruptor de luces“//OFF”
2. Interruptor de paro del motor“/”
3. Interruptor de arranque“”
1
2
3
U1AS61S0.book Page 6 Thursday, February 11, 2010 9:15 AM

4-7
4
ATENCIÓNSCB00041No mantenga los faros encendidos durante pe-
ríodos de tiempo prolongados con el motor pa-
rado; de hacerlo, la batería podría descargarse
hasta el extremo de que el motor de arranque
no funcionara debidamente. Si le sucediese,
desmonte la batería y recárguela. Consulte la
información en la página 8-49 para cargar la
batería.SBU18282Maneta de aceleración Una vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.
Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.
SBU18323Limitador de velocidad El ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.
1. Afloje la contratuerca.1. Maneta de aceleración
1
U1AS61S0.book Page 7 Thursday, February 11, 2010 9:15 AM

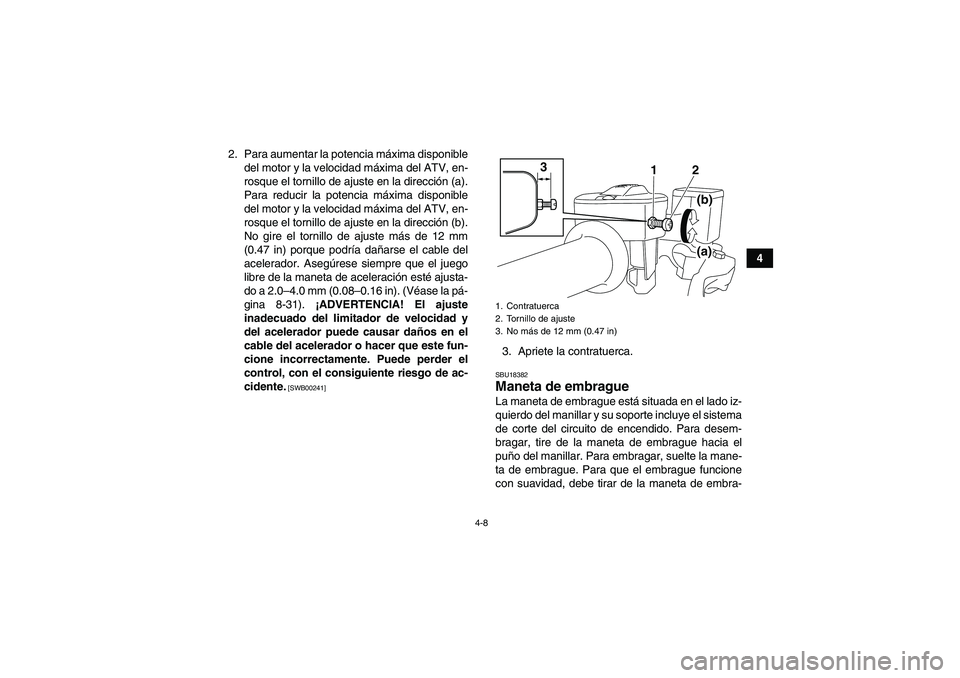

4-8
4 2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).
No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 2.0–4.0 mm (0.08–0.16 in). (Véase la pá-
gina 8-31). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00241]
3. Apriete la contratuerca.SBU18382Maneta de embrague La maneta de embrague está situada en el lado iz-
quierdo del manillar y su soporte incluye el sistema
de corte del circuito de encendido. Para desem-
bragar, tire de la maneta de embrague hacia el
puño del manillar. Para embragar, suelte la mane-
ta de embrague. Para que el embrague funcione
con suavidad, debe tirar de la maneta de embra-1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
3
12
(a) (b)
U1AS61S0.book Page 8 Thursday, February 11, 2010 9:15 AM

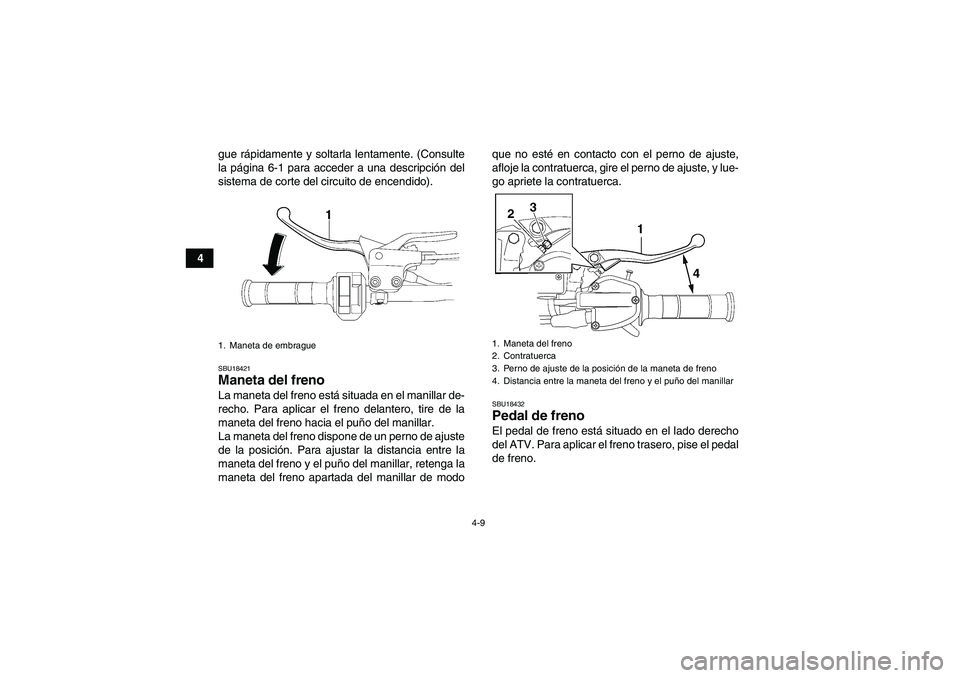

4-9
4gue rápidamente y soltarla lentamente. (Consulte
la página 6-1 para acceder a una descripción del
sistema de corte del circuito de encendido).
SBU18421Maneta del freno La maneta del freno está situada en el manillar de-
recho. Para aplicar el freno delantero, tire de la
maneta del freno hacia el puño del manillar.
La maneta del freno dispone de un perno de ajuste
de la posición. Para ajustar la distancia entre la
maneta del freno y el puño del manillar, retenga la
maneta del freno apartada del manillar de modoque no esté en contacto con el perno de ajuste,
afloje la contratuerca, gire el perno de ajuste, y lue-
go apriete la contratuerca.
SBU18432Pedal de freno El pedal de freno está situado en el lado derecho
del ATV. Para aplicar el freno trasero, pise el pedal
de freno.
1. Maneta de embrague
1. Maneta del freno
2. Contratuerca
3. Perno de ajuste de la posición de la maneta de freno
4. Distancia entre la maneta del freno y el puño del manillar
U1AS61S0.book Page 9 Thursday, February 11, 2010 9:15 AM

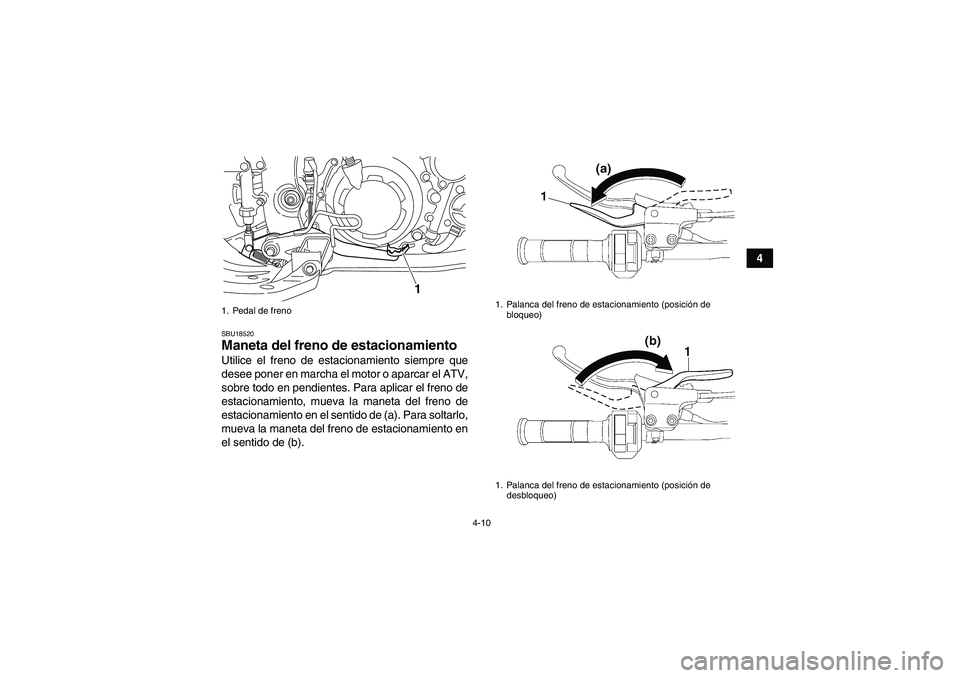

4-10
4
SBU18520Maneta del freno de estacionamiento Utilice el freno de estacionamiento siempre que
desee poner en marcha el motor o aparcar el ATV,
sobre todo en pendientes. Para aplicar el freno de
estacionamiento, mueva la maneta del freno de
estacionamiento en el sentido de (a). Para soltarlo,
mueva la maneta del freno de estacionamiento en
el sentido de (b).1. Pedal de freno
1
1. Palanca del freno de estacionamiento (posición de
bloqueo)
1. Palanca del freno de estacionamiento (posición de
desbloqueo)
U1AS61S0.book Page 10 Thursday, February 11, 2010 9:15 AM

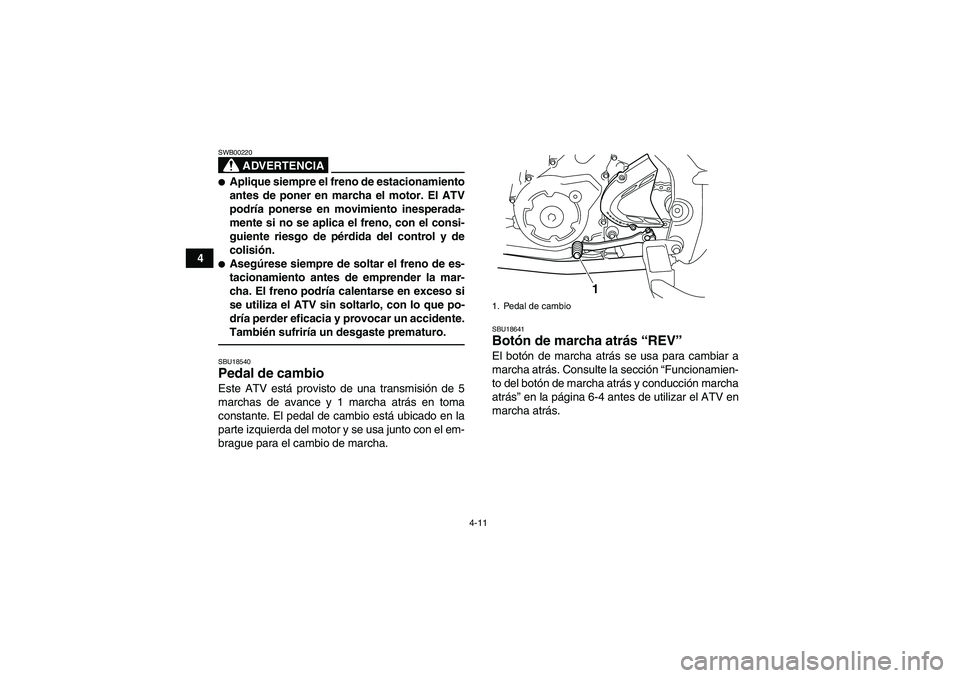

4-11
4
ADVERTENCIA
SWB00220
Aplique siempre el freno de estacionamiento
antes de poner en marcha el motor. El ATV
podría ponerse en movimiento inesperada-
mente si no se aplica el freno, con el consi-
guiente riesgo de pérdida del control y de
colisión.
Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
se utiliza el ATV sin soltarlo, con lo que po-
dría perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.SBU18540Pedal de cambio Este ATV está provisto de una transmisión de 5
marchas de avance y 1 marcha atrás en toma
constante. El pedal de cambio está ubicado en la
parte izquierda del motor y se usa junto con el em-
brague para el cambio de marcha.
SBU18641Botón de marcha atrás “REV” El botón de marcha atrás se usa para cambiar a
marcha atrás. Consulte la sección “Funcionamien-
to del botón de marcha atrás y conducción marcha
atrás” en la página 6-4 antes de utilizar el ATV en
marcha atrás.1. Pedal de cambio
1
U1AS61S0.book Page 11 Thursday, February 11, 2010 9:15 AM

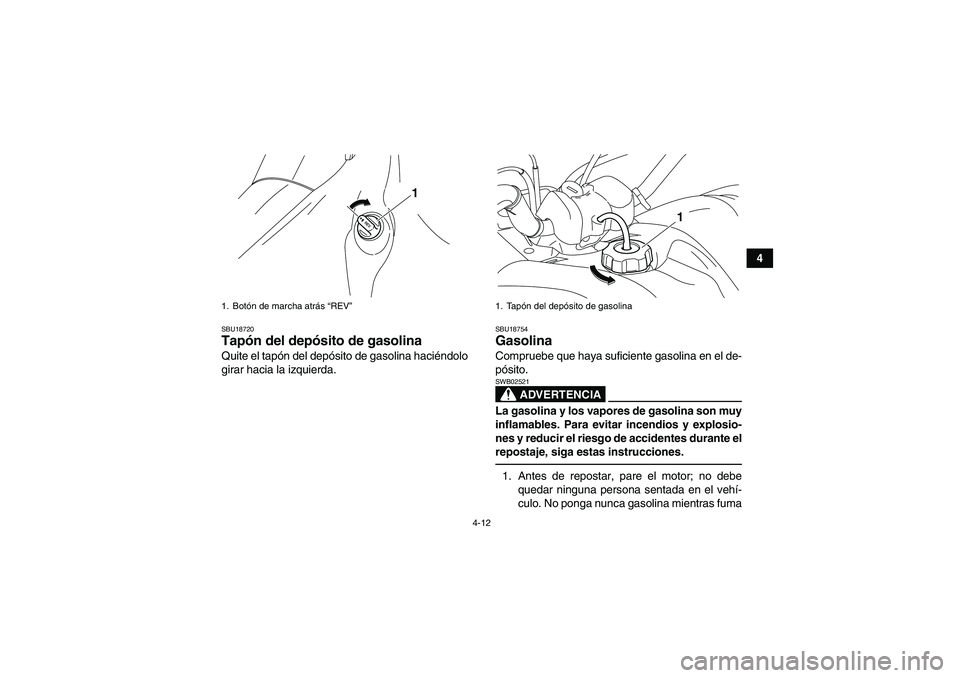

4-12
4
SBU18720Tapón del depósito de gasolina Quite el tapón del depósito de gasolina haciéndolo
girar hacia la izquierda.
SBU18754Gasolina Compruebe que haya suficiente gasolina en el de-
pósito.
ADVERTENCIA
SWB02521La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones.1. Antes de repostar, pare el motor; no debe
quedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras fuma
1. Botón de marcha atrás “REV”
1
1. Tapón del depósito de gasolina
1
U1AS61S0.book Page 12 Thursday, February 11, 2010 9:15 AM

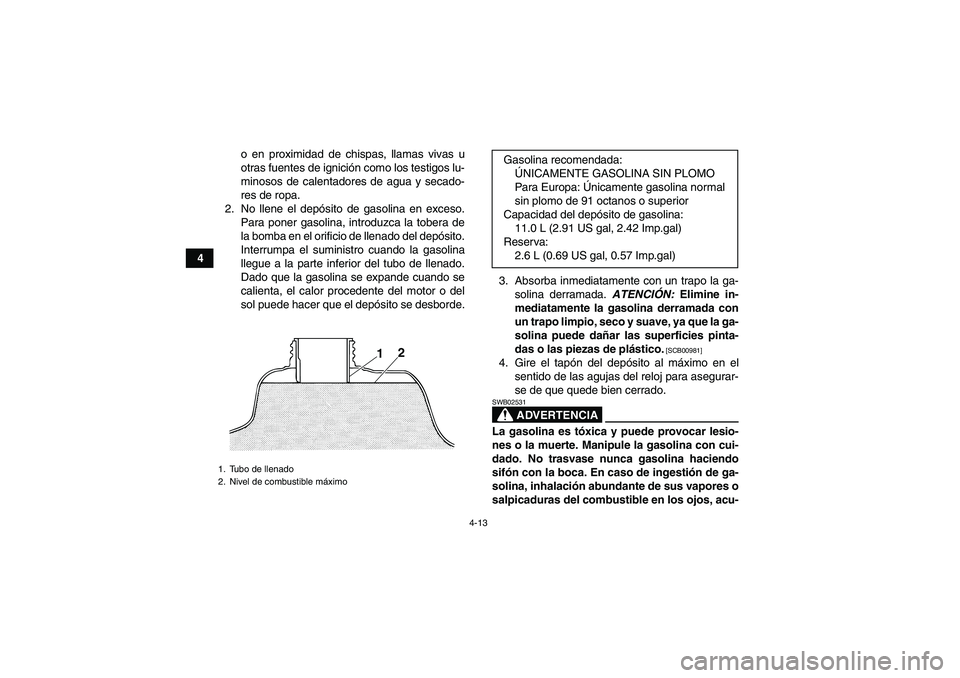

4-13
4o en proximidad de chispas, llamas vivas u
otras fuentes de ignición como los testigos lu-
minosos de calentadores de agua y secado-
res de ropa.
2. No llene el depósito de gasolina en exceso.
Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósito.
Interrumpa el suministro cuando la gasolina
llegue a la parte inferior del tubo de llenado.
Dado que la gasolina se expande cuando se
calienta, el calor procedente del motor o del
sol puede hacer que el depósito se desborde.3. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00981]
4. Gire el tapón del depósito al máximo en el
sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02531La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
1. Tubo de llenado
2. Nivel de combustible máximo
12
Gasolina recomendada:
ÚNICAMENTE GASOLINA SIN PLOMO
Para Europa: Únicamente gasolina normal
sin plomo de 91 octanos o superior
Capacidad del depósito de gasolina:
11.0 L (2.91 US gal, 2.42 Imp.gal)
Reserva:
2.6 L (0.69 US gal, 0.57 Imp.gal)
U1AS61S0.book Page 13 Thursday, February 11, 2010 9:15 AM
