YAMAHA YFM700R 2014 Notices Demploi (in French)

4-21
4
●Ne pas déformer ni endommager les bon-
bonnes. Le moindre endommagement de la
bonbonne risque d’amoindrir les performan-
ces d’amortissement.●Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.FBU19044Réglage du combiné ressort-amortis-
seur arrière (YFM700RE) La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.ATTENTIONFCB01090Ne jamais forcer le dispositif de réglage au-
delà du réglage minimum et maximum.Régler la précontrainte de ressort en procédant
comme suit.1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus- pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.

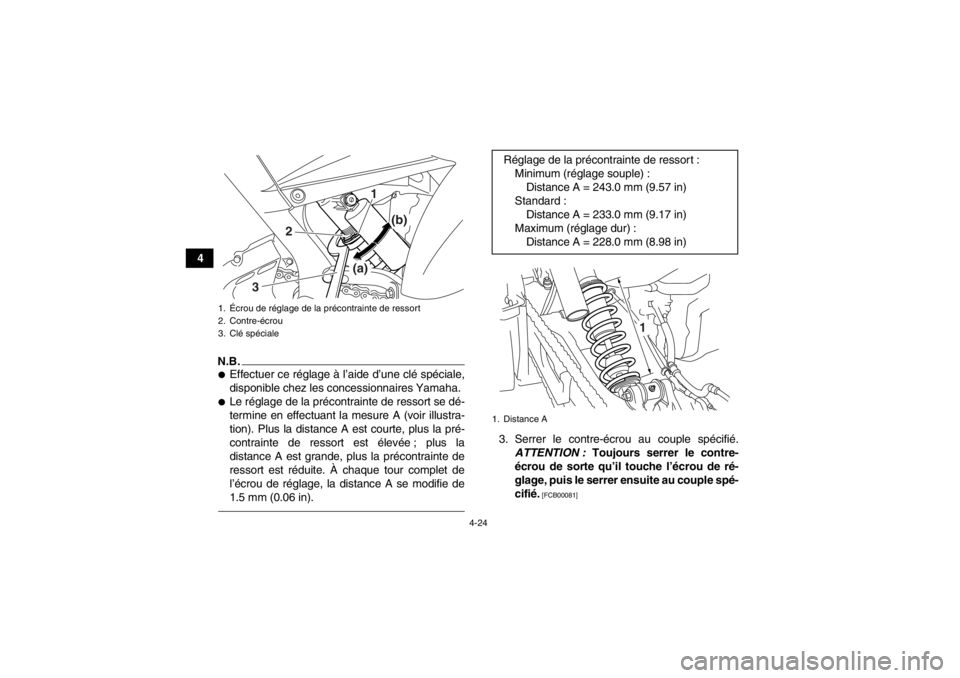

N.B.●Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.●Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte de1. Écrou de réglage de la précontrainte de ressort
2. Contre-écrou
3. Clé spéciale
1
(b)
(a)
2
3
U1PE61F0.book Page 21 Monday, April 1, 2013 4:39 PM

4-22
4ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in).
3. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00081]
AVERTISSEMENT
FWB00450Ce combiné ressort-amortisseur contient de
l’azote à haute pression. Lorsqu’endommagé,
le combiné ressort-amortisseur risque d’explo-
ser et de provoquer des blessures et des dé-
gâts matériels. L’endommagement de la bon-
bonne de l’amortisseur pourrait également
réduire la maniabilité du véhicule et entraîner
un accident.●Ne pas modifier ni tenter d’ouvrir la bon-
bonne.●Ne pas approcher le combiné ressort-amor-
tisseur d’une flamme ou de toute autre
source de chaleur intense.●Ne pas déformer ni endommager la bon-
bonne.

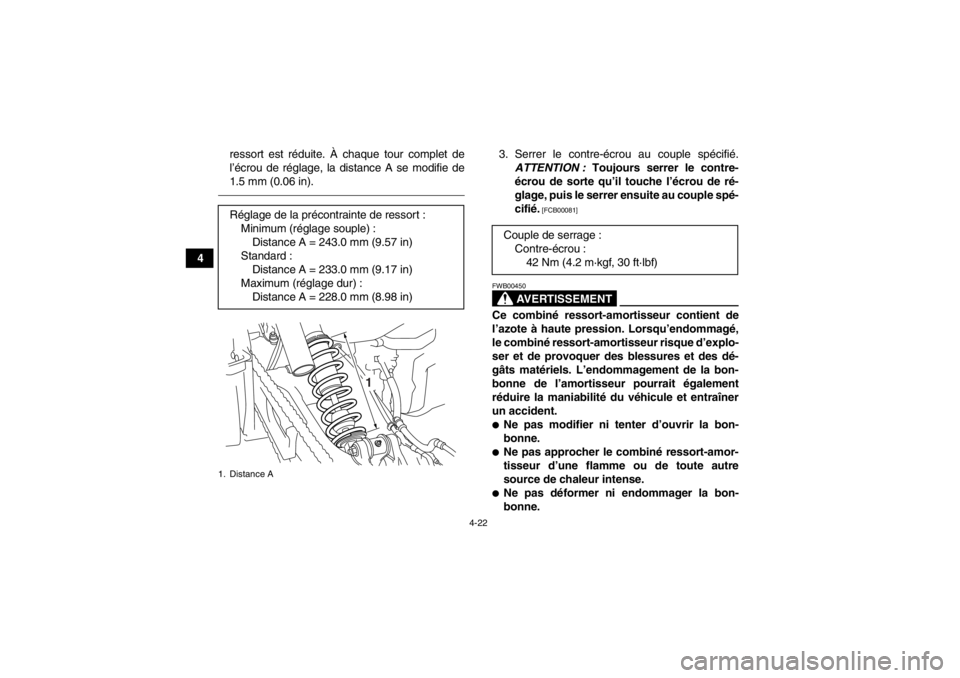

Réglage de la précontrainte de ressort :
Minimum (réglage souple) :Distance A = 243.0 mm (9.57 in)
Standard : Distance A = 233.0 mm (9.17 in)
Maximum (réglage dur) : Distance A = 228.0 mm (8.98 in)
1. Distance A
1
Couple de serrage :Contre-écrou :42 Nm (4.2 m·kgf, 30 ft·lbf)
U1PE61F0.book Page 22 Monday, April 1, 2013 4:39 PM

4-23
4
●Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.FBU30041Réglage du combiné ressort-amortis-
seur arrière (YFM700RSE) Ce combiné ressort-amortisseur est équipé d’un
écrou de réglage de la précontrainte de ressort,
d’une vis de réglage de la force d’amortissement à
la détente, d’une vis de réglage de la force d’amor-
tissement à la compression (pour un amortisse-
ment rapide) et d’une vis de réglage de la force
d’amortissement à la compression (pour un amor-
tissement lent).
AVERTISSEMENT
FWB02680Les organes de la suspension chauffent lors
de la conduite. Ne jamais toucher des mains
nues les vis de réglage de la force d’amortisse-
ment à la compression et la détente, ainsi que
le réservoir d’huile avant d’avoir laissé suffi-
samment refroidir les organes de la suspen-
sion.
ATTENTIONFCB00090Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.N.B.En raison de différences dans la production, le
nombre total des déclics ou de tours de réglage
peut varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de déclics
ou de tours représente toutefois la même plage de
réglage. Afin d’obtenir un réglage précis, il est pré-
férable de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs don-
nées, si nécessaire.Précontrainte de ressort1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-
pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
U1PE61F0.book Page 23 Monday, April 1, 2013 4:39 PM

4-24
4
N.B.●Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.●Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte de
ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in).
3. Serrer le contre-écrou au couple spécifié.ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00081]
1. Écrou de réglage de la précontrainte de ressort
2. Contre-écrou
3. Clé spéciale
1
(b)
(a)
2
3
Réglage de la précontrainte de ressort : Minimum (réglage souple) :Distance A = 243.0 mm (9.57 in)
Standard : Distance A = 233.0 mm (9.17 in)
Maximum (réglage dur) : Distance A = 228.0 mm (8.98 in)1. Distance A
1
U1PE61F0.book Page 24 Monday, April 1, 2013 4:39 PM

4-25
4

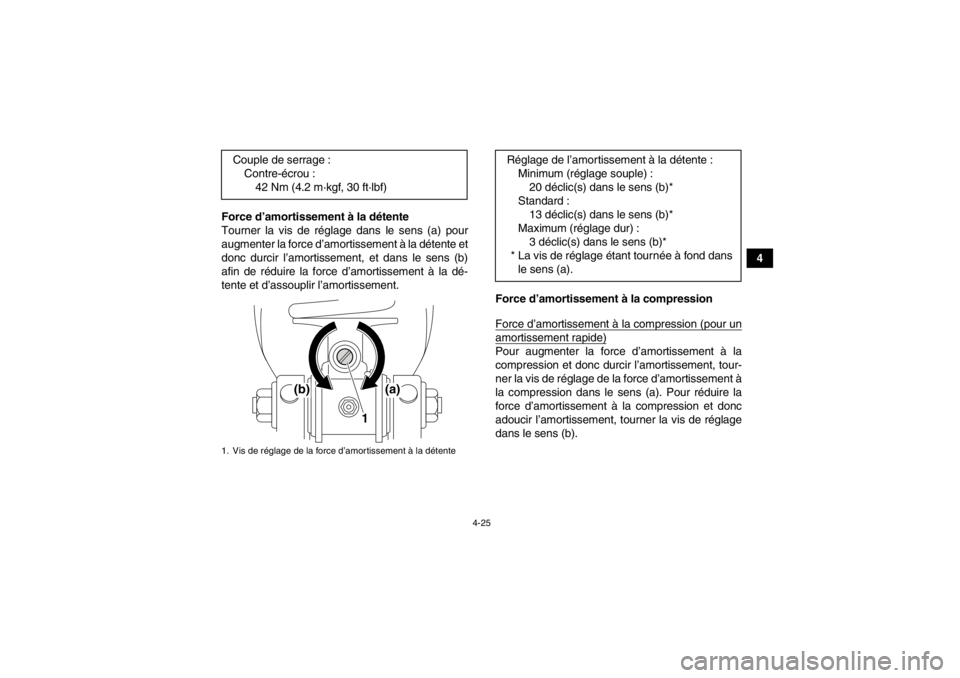

Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a) pour
augmenter la force d’amortissement à la détente et
donc durcir l’amortissement, et dans le sens (b)
afin de réduire la force d’amortissement à la dé-
tente et d’assouplir l’amortissement.
Force d’amortissement à la compression
Force d’amortissement à la compression (pour un
amortissement rapide)Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement, tour-
ner la vis de réglage de la force d’amortissement à
la compression dans le sens (a). Pour réduire la
force d’amortissement à la compression et donc
adoucir l’amortissement, tourner la vis de réglage
dans le sens (b).
Couple de serrage :
Contre-écrou :42 Nm (4.2 m·kgf, 30 ft·lbf)
1. Vis de réglage de la force d’amortissement à la détente
1
(b) (a)
Réglage de l’amortissement à la détente :
Minimum (réglage souple) :20 déclic(s) dans le sens (b)*
Standard : 13 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 3 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
U1PE61F0.book Page 25 Monday, April 1, 2013 4:39 PM

4-26

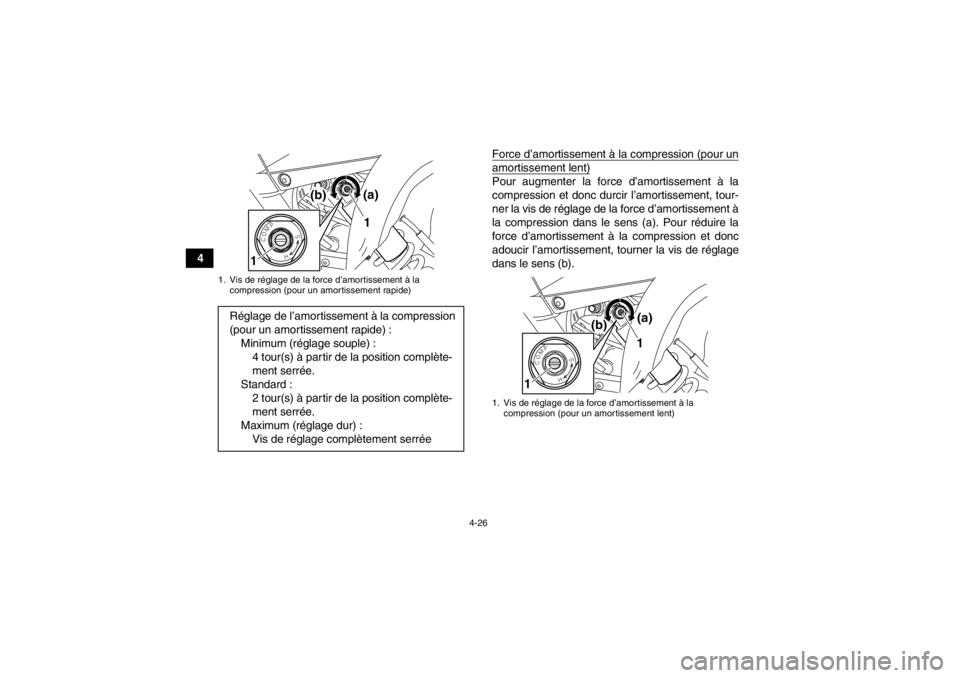

4Force d’amortissement à la compression (pour un
amortissement lent)Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement, tour-
ner la vis de réglage de la force d’amortissement à
la compression dans le sens (a). Pour réduire la
force d’amortissement à la compression et donc
adoucir l’amortissement, tourner la vis de réglage
dans le sens (b).
1. Vis de réglage de la force d’amortissement à la
compression (pour un amortissement rapide)Réglage de l’amortissement à la compression
(pour un amortissement rapide) :
Minimum (réglage souple) :4 tour(s) à par tir de la position complète-
ment serrée.
Standard : 2 tour(s) à par tir de la position complète-
ment serrée.
Maximum (réglage dur) : Vis de réglage complètement serrée
1
(b)
(a)
1
1. Vis de réglage de la force d’amortissement à la compression (pour un amortissement lent)
1
(b)
(a)
1
U1PE61F0.book Page 26 Monday, April 1, 2013 4:39 PM

4-27
4
AVERTISSEMENT
FWB00430Ce combiné ressort-amortisseur contient de
l’azote à haute pression. Lire attentivement les
informations ci-dessous avant de manipuler le
combiné ressort-amortisseur.●Ne pas modifier ni tenter d’ouvrir la bon-
bonne.●Ne pas soumettre le combiné ressort-amor-
tisseur à une flamme ou toute autre source
de chaleur intense. L’élévation de pression
qui en résulterait pourrait faire exploser la
pièce.
●Ne pas déformer ni endommager la bon-
bonne. Le moindre endommagement de la
bonbonne risque d’amoindrir les performan-
ces d’amortissement.●Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.
Réglage de l’amortissement à la compression
(pour un amor tissement lent) :Minimum (réglage souple) :16 déclic(s) dans le sens (b)*
Standard : 11 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
U1PE61F0.book Page 27 Monday, April 1, 2013 4:39 PM

5-1
5
FBU19201
CONTRÔLES AVANT UTILISATION
FBU19224Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00481L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-11, 5-4
Huile moteur Contrôler le niveau d’huile dans le réservoir d’huile moteur et, si né-
cessaire, ajouter de l’huile du type recommandé jusqu’au niveau
spécifié.
S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-13
Liquide de refroidisse-
ment Contrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-18
U1PE61F0.book Page 1 Monday, April 1, 2013 4:39 PM

5-2
5
Frein avant Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type s pécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-31, 8-32, 8-36
Frein arrière Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type s pécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-31, 8-32, 8-36
Embrayage Contrôler le fonctionnement et corriger si nécessaire.
Lubrifier le câble si nécessaire.
Contrôler la garde du levier et la régler si nécessaire. 8-39
Levier des gaz S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler la garde du levier et la régler si nécessaire. 5-5, 8-30
Câbles de commande S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-43
Chaîne de transmission Contrôler la tension de la chaîne et la régler si nécessaire.
Contrôler l’état de la chaîne. Lubrifier si nécessaire. 5-5, 8-41, 8-43
Roues et pneus Contrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire. 5-5
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U1PE61F0.book Page 2 Monday, April 1, 2013 4:39 PM

5-3
5
Sélecteur de vitesses S’assurer du fonctionnement en douceur.
Corriger si nécessaire. 8-44
Pédale de frein S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-44
Levier(s) de frein et d’em-
brayage S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-44
Visserie du châssis S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes Contrôler le fonctionnement et corriger si nécessaire. 5-8
ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU1PE61F0.book Page 3 Monday, April 1, 2013 4:39 PM
