YAMAHA YFM700R 2016 Manuale de Empleo (in Spanish)

8-45
8
SBU24905Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02582Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co- rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión.
SBU24923Comprobación y engrase de las mane-
tas de freno y embragueCada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es
necesario.SBUM0171Comprobación del pedal de cambioAntes de cada utilización se debe comprobar el
funcionamiento del pedal de cambio. Si el funcio-
namiento no es suave, haga revisar el vehículo en
un concesionario Yamaha.
Lubricante recomendado:
Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuadoLubricantes recomendados:Maneta del freno:Grasa de silicona
Maneta del embrague: Grasa lubricante con jabón de litio
U2LS61S0.book Page 45 Wednesday, April 8, 2015 4:44 PM

8-46
8
SBU28872Comprobación y engrase del pedal de
frenoAntes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.SBU24964Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con sua-
vidad, solicite a un concesionario Yamaha que re-
vise los cojinetes de los cubos de las rueda.
SBU24996Engrase de los pivotes del basculanteLos pivotes del basculante se deben lubricar en
un concesionario Yamaha según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litioLubricante recomendado:Grasa lubricante con jabón de litio
U2LS61S0.book Page 46 Wednesday, April 8, 2015 4:44 PM

8-47
8

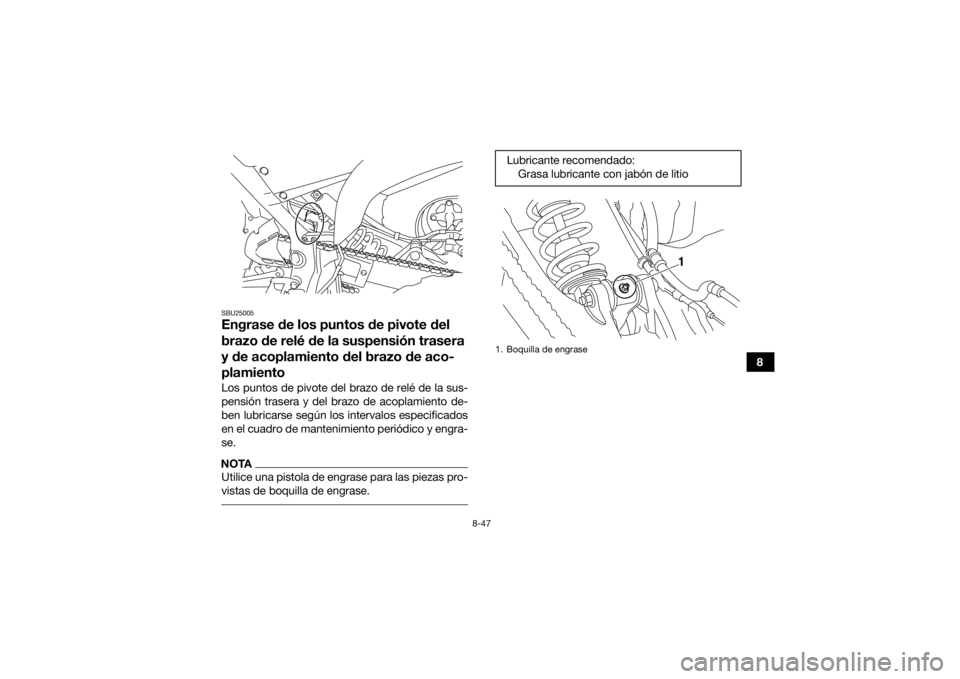

SBU25005Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de aco-
plamientoLos puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
Lubricante recomendado:Grasa lubricante con jabón de litio1. Boquilla de engrase
1
U2LS61S0.book Page 47 Wednesday, April 8, 2015 4:44 PM

8-48
8
SBU25034Engrase de los pivotes del brazo supe-
rior y del brazo inferiorLos pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódi-
co y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
1. Boquilla de engrase
1. Boquilla de engrase
1
1
Lubricante recomendado:Grasa lubricante con jabón de litio
U2LS61S0.book Page 48 Wednesday, April 8, 2015 4:44 PM

8-49
8
Izquierda Derecha
SBU25094Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
1
2
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
1 2
U2LS61S0.book Page 49 Wednesday, April 8, 2015 4:44 PM

8-50
8
SBU30036BateríaLa batería se encuentra debajo del asiento. (Véase
la página 4-12).
Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.
ADVERTENCIA
SWB02161El electrólito de la batería es tóxico y peligroso:
contiene ácido sulfúrico, que provoca graves
quemaduras. Evite el contacto con la piel, los
ojos o la ropa. Proteja siempre sus ojos cuan-
do trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
ATENCIÓNSCB00621No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de for-
ma irreparable. Para desmontar la batería
1. Desmonte el asiento. (Véase la página 4-12).
2. Desmonte la placa de sujeción de la batería (junto con la tapa de la batería) extrayendo los
tornillos de fijación rápida y los pernos.
Lubricante recomendado:
Grasa lubricante con jabón de litio
U2LS61S0.book Page 50 Wednesday, April 8, 2015 4:44 PM

8-51
8
3. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contac-
to con el interruptor principal y desconec-
tar el cable negativo antes que el positivo.
[SCB01002]
4. Extraiga la batería de su compartimento.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está
descargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.
1. Perno
2. Placa de sujeción de la batería
3. Tapa de la batería
4. Tornillo de fijación rápida
1 2
4
3
1. Cable negativo de la batería (negro)
2. Batería
3. Cable positivo de la batería (rojo)
1
3
2
U2LS61S0.book Page 51 Wednesday, April 8, 2015 4:44 PM

8-52
8
ATENCIÓNSCB00932Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
un cargador convencional dañará la batería. Para guardar la batería
Si no va a utilizar el ATV durante más de un mes,
desmonte la batería, cárguela completamente y
guárdela en un lugar fresco y seco.
 Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.ATENCIÓNSCB00941Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable. Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da.
1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respec-
tivos pernos. ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01111]

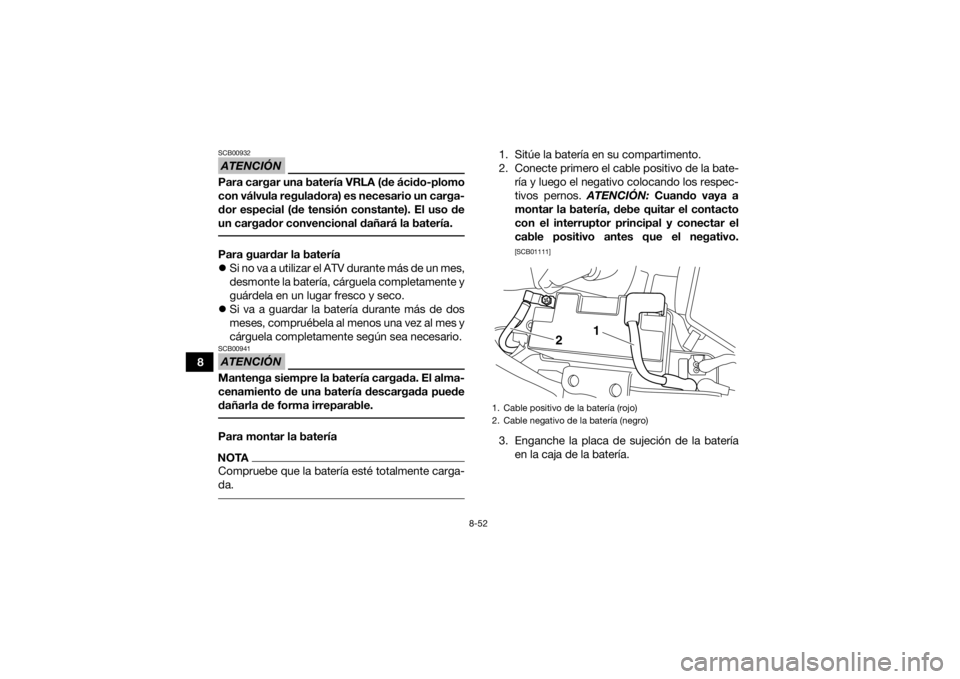

3. Enganche la placa de sujeción de la batería en la caja de la batería.1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
2 1
U2LS61S0.book Page 52 Wednesday, April 8, 2015 4:44 PM

8-53
8
4. Instale la placa de sujeción de la batería con
la tapa de la batería colocando los pernos y
los tornillos de fijación rápida.
5. Monte el asiento. (Véase la página 4-12).
SBU34660Cambio de fusiblesEl fusible principal y la caja de fusibles están situa-
dos debajo del asiento. (Véase la página 4-12).1. Placa de sujeción de la batería
2. Caja de la batería
2
1
1. Fusible principal
2. Fusible principal de repuesto
1
2
U2LS61S0.book Page 53 Wednesday, April 8, 2015 4:44 PM

8-54
8Si un fusible está fundido, cámbielo del modo si-
guiente.1. Gire la llave a la posición “ ” (apagado) y desactive todos los circuitos eléctricos.
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.
2. Extraiga el fusible fundido e instale uno nuevodel amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]

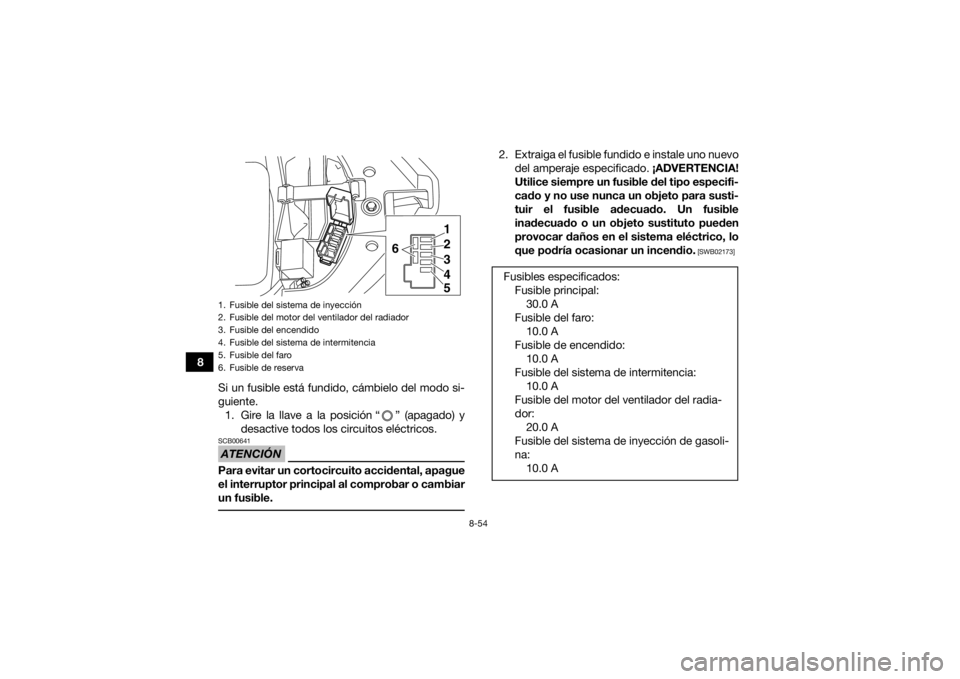

1. Fusible del sistema de inyección
2. Fusible del motor del ventilador del radiador
3. Fusible del encendido
4. Fusible del sistema de intermitencia
5. Fusible del faro
6. Fusible de reserva
1
2
3
45
6
Fusibles especificados:
Fusible principal:30.0 A
Fusible del faro: 10.0 A
Fusible de encendido: 10.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible del motor del ventilador del radia-
dor: 20.0 A
Fusible del sistema de inyección de gasoli-
na: 10.0 A
U2LS61S0.book Page 54 Wednesday, April 8, 2015 4:44 PM
