5-5
5
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement
pendant une minute. Si une fuite est détectée,
faire contrôler le circuit de freinage par un conces-
sionnaire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-31.)
FBU19762Levier des gazContrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le re-
lâche. Si nécessaire, faire rectifier le problème par
un concessionnaire Yamaha.FBU19771Chaîne de transmissionContrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-40.)
FBU19815PneusContrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provoquant
une perte de contrôle. Une pression insuffi-
sante peut entraîner le déjantement du pneu
quand le véhicule est utilisé dans des condi-
tions extrêmes.
[FWB02542]
Gonfler les pneus à la
pression recommandée ci-dessous :
U2LS61F0.book Page 5 Wednesday, April 8, 2015 3:58 PM

5-6
5Le manomètre basse pression pour pneus fait
partie intégrante de l’équipement standard. Il
convient d’effectuer deux mesures de la pression
de gonflage des pneus et de conserver la deu-
xième valeur. En effet, l’encrassement éventuel du
manomètre risquerait de fausser la première me-
sure. Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in).
Pression de gonflage recommandée :
Avant27.5 kPa (0.275 kgf/cm2, 4.0 psi)
Arrière 27.5 kPa (0.275 kgf/cm2, 4.0 psi)
Pression de gonflage minimum : Avant24.5 kPa (0.245 kgf/cm2, 3.6 psi)
Arrière 24.5 kPa (0.245 kgf/cm2, 3.6 psi)
Pression maximale lors du sertissage des
talons de pneu : Avant250 kPa (2.5 kgf/cm2, 36 psi)
Arrière 250 kPa (2.5 kgf/cm2, 36 psi)
1. Manomètre basse pression pour pneus
U2LS61F0.book Page 6 Wednesday, April 8, 2015 3:58 PM

5-7
5
Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02552La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident. Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Manufacturing Corporation of America pour ce
modèle. Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec ce VTT sont
conçus pour les capacités de performance du vé-
hicule et sont conçus de sorte à offrir la meilleure
combinaison de maniabilité, de freinage et de
confort. D’autres pneus, jantes, tailles et combi-
naisons peuvent ne pas être adéquats.1. Limite d’usure de pneu
Avant :
Fabricant/modèle :MAXXIS/MS13 Bias
Taille : AT22 x 7-10
Ty p e : Sans chambre (Tubeless)
Arrière : Fabricant/modèle :MAXXIS/M976Y Bias
Taille : AT20 x 10-9
Ty p e : Sans chambre (Tubeless)
U2LS61F0.book Page 7 Wednesday, April 8, 2015 3:58 PM

5-8
5
FBU19841Visserie du châssisS’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19851Instruments, éclairage et commandesS’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.U2LS61F0.book Page 8 Wednesday, April 8, 2015 3:58 PM

6-1
6
FBU19882
UTILISATION
FBU19902Lire attentivement ce manuel avant la première
utilisation du VTT. Si l’explication d’une com-
mande ou d’une fonction pose un problème,
consulter un concessionnaire Yamaha.
AVERTISSEMENT
FWB00632Lire attentivement ce manuel afin de se fami-
liariser avec toutes les commandes en vue de
réduire les risques de perte de contrôle pou-
vant entraîner accidents et blessures. FBU29953Mise en marche du moteurATTENTIONFCB00151Lire attentivement la section “Rodage du mo-
teur” à la page 6-5 avant la première utilisation
du véhicule. 1. Serrer le frein de stationnement.
2. Tourner la clé de contact sur “ ” (contact)et le coupe-circuit du moteur sur “ ”. Les témoins d’alerte suivants devraient s’allu-
mer pendant quelques secondes, puis
s’éteindre.

Témoin d’alerte de la température du li-
quide de refroidissement
 Témoin d’alerte du niveau de carburant
 Témoin d’alerte de panne moteur
ATTENTIONFCB00825Si un témoin d’alerte reste allumé, se reporter
à la page 4-2 et effectuer le contrôle du circuit
approprié. Afin d’éviter tout endommagement,
ne pas conduire le véhicule lorsqu’un témoin
d’alerte reste allumé. 3. Mettre la boîte de vitesses au point mort. Le
témoin du point mort doit s’allumer. Dans le
cas contraire, faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.N.B.Ce véhicule est muni d’un coupe-circuit d’allu-
mage. Le moteur peut être mis en marche dans
les conditions ci-après.
La boîte de vitesses est au point mort.
U2LS61F0.book Page 1 Wednesday, April 8, 2015 3:58 PM

6-2
6
Une vitesse est engagée et l’embrayage est dé-
brayé. Il est toutefois préférable de sélectionner
le point mort avant de mettre le moteur en
marche.
4. Fermer complètement le levier des gaz et
mettre le moteur en marche en appuyant sur
le bouton du démarreur.N.B.Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre
chaque tentative. Chaque essai de mise en
marche du moteur doit être aussi court que pos-
sible afin de préserver l’énergie de la batterie. Ne
pas actionner le démarreur pendant plus de 10 se-
condes d’affilée. ATTENTIONFCB00164En vue de prolonger la durée de service du mo-
teur, ne jamais accélérer à l’excès tant que le
moteur est froid !
FBU20535Passage des vitessesCe VTT est équipé d’une boîte de vitesses à 5 rap-
ports en marche avant et 1 rapport en marche ar-
rière. La boîte de vitesses permet de contrôler la
puissance disponible à une vitesse donnée ou lors
des démarrages, des accélérations, des montées,
etc.
Pour sélectionner le point mort, relâcher le levier
des gaz, débrayer et appuyer plusieurs fois sur le
sélecteur de vitesses jusqu’à l’arrivée en butée.
Cette position correspond à la première vitesse.
Relever quelque peu la pédale afin de sélectionner
le point mort, puis relâcher l’embrayage.
U2LS61F0.book Page 2 Wednesday, April 8, 2015 3:58 PM

6-3
6
FBU20595Démarrage et accélération1. Relâcher le levier des gaz, actionner le frein avant ou arrière, puis relâcher le frein de sta-
tionnement.
2. Actionner le levier d’embrayage pour dé- brayer.
3. Engager la première et relâcher le frein. ATTENTION : Toujours lâcher les gaz
avant de changer les vitesses, sous peine
d’endommager le moteur et la transmis-
sion.
[FCB01220]
4. Donner du gaz progressivement tout en relâ- chant lentement le levier d’embrayage.
AVERTISSEMENT ! Ne pas accélérer brus- quement ou relâcher trop rapidement le
levier d’embrayage, car le véhicule risque-
rait de se cabrer, ce qui augmenterait les
risques d’accident, y compris de renverse-
ment.
[FWB00732]
5. Dès que le VTT a atteint la vitesse adéquate, relâcher les gaz tout en serrant rapidement le
levier d’embrayage.
6. Engager la deuxième vitesse. (Bien veiller à ne pas engager le point mort.)
7. Accélérer un peu tout en relâchant progressi- vement le levier d’embrayage.
8. Procéder de la même façon pour passer les vitesses suivantes.FBU20652Décélération
Pour ralentir ou arrêter le véhicule, relâcher les gaz
et freiner prudemment en veillant à équilibrer l’ac-
tion des freins avant et arrière. Rétrograder au fur
et à mesure du ralentissement. S’assurer que le
moteur a suffisamment ralenti avant de rétrogra-
der. Une mauvaise technique de freinage ou de
1. Sélecteur de vitesses
2. Point mort
3. Marche arrière
2 3
4 5N1R
1
23
U2LS61F0.book Page 3 Wednesday, April 8, 2015 3:58 PM

6-4
6passage des vitesses peut faire patiner les pneus,
ce qui réduit le contrôle du véhicule et augmente
les risques d’accident.
AVERTISSEMENT
FWB00711S’assurer que le moteur a suffisamment ralenti
avant de rétrograder. Les roues risquent d’ar-
rêter de tourner et de perdre de la traction si on
rétrograde alors que le régime du moteur est
trop élevé. Ceci peut entraîner une perte de
contrôle et, par conséquent, un accident. Cela
risque également d’endommager le moteur ou
la transmission. ATTENTIONFCB00181
Ne pas rouler trop longtemps en roue libre
lorsque le moteur est coupé et ne pas remor-
quer le VTT sur de longues distances, même
lorsque la boîte de vitesses est au point
mort. En effet, le graissage de la boîte de vi-
tesses ne s’effectue correctement que
lorsque le moteur tourne. Un graissage in-
suffisant risque d’endommager la boîte de
vitesses. 
Toujours débrayer avant de changer les vi-
tesses. Le moteur, la boîte de vitesses et la
transmission ne sont pas conçus pour résis-
ter au choc infligé par un passage en force
des vitesses et ces organes risquent d’être
endommagés si l’on ne débraye pas.
FBU20503Fonctionnement du bouton de marche
arrière et conduite en marche arrière
AVERTISSEMENT
FWB00721Une manœuvre en marche arrière incorrecte
augmente le risque de heurter un obstacle,
voire une personne, avec toutes les consé-
quences qui pourraient s’ensuivre. Avant d’en-
gager la marche arrière, s’assurer qu’il n’y a
personne ni aucun obstacle derrière le véhi-
cule. Démarrer lentement une fois que la voie
est libre. ATTENTIONFCB00171Arrêter le véhicule avant de changer de vi-
tesse, sous peine d’endommager la boîte de vi-
tesses.
U2LS61F0.book Page 4 Wednesday, April 8, 2015 3:58 PM

6-5
6
1. Arrêter le véhicule, débrayer, puis engager la
première vitesse.
2. Tout en actionnant la pédale de frein, tourner de la main droite le bouton de marche arrière
dans le sens des aiguilles d’une montre.
3. Engager la marche arrière en enfonçant le sé- lecteur de vitesses, puis relâcher le bouton de
marche arrière.
N.B.Lorsque la marche arrière est engagée, le témoin
de marche arrière s’allume. Si le témoin ne s’al-
lume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha. 4. S’assurer que la voie est libre derrière soi,puis relâcher la pédale de frein.
5. Ouvrir progressivement le levier des gaz et re- lâcher lentement le levier d’embrayage.
Continuer à regarder vers l’arrière tout en re-
culant.FBU20673Rodage du moteurN.B.Si le VTT est équipé d’un compteur kilométrique
ou d’un compteur horaire, suivre les fréquences
indiquées en km (mi) ou en heures.
 Si le VTT n’est équipé ni d’un compteur kilomé-
trique ni d’un compteur horaire, suivre les fré-
quences indiquées en heures.

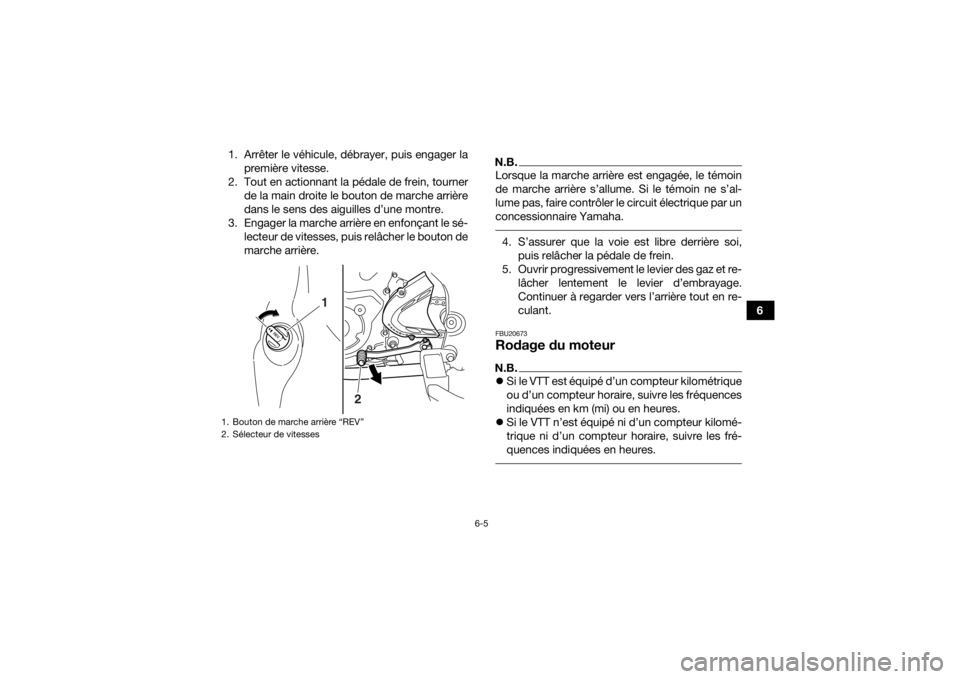

1. Bouton de marche arrière “REV”
2. Sélecteur de vitesses
2
1
U2LS61F0.book Page 5 Wednesday, April 8, 2015 3:58 PM

6-6
6Les premiers 320 km (200 mi) ou les 20 premières
heures de conduite constituent la période la plus
importante de la vie du moteur. C’est pourquoi il
est indispensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 320 km
(200 mi) ou 20 premières heures. Les pièces mo-
biles du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à pleins
gaz de façon prolongée et éviter tout excès sus-
ceptible de provoquer la surchauffe du moteur.
0–160 km (0–100 mi) ou 0–10 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 1/2. Faire varier régulièrement la vi-
tesse du VTT. Ne pas rouler continuellement à la
même ouverture des gaz.
160–320 km (100–200 mi) ou 10–20 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 3/4. Changer de rapport librement
mais ne jamais accélérer à fond.
320 km (200 mi) ou 20 heures et au-delà
Le rodage est terminé et le VTT peut être conduit
normalement.
ATTENTIONFCB00221Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immé-
diatement vérifier le VTT par un concession-
naire Yamaha. FBU26762StationnementAu moment de garer le VTT, engager la première
vitesse, couper le moteur, puis serrer le frein de
stationnement.1. Levier de frein de stationnement (frein serré)
U2LS61F0.book Page 6 Wednesday, April 8, 2015 3:58 PM
