YAMAHA YFM700R 2017 Manuale de Empleo (in Spanish)

10-1
10
SBU25962
ESPECIFICACIONES
Dimensiones:Longitud total:1845 mm (72.6 in)
Anchura total: 1155 mm (45.5 in)
Altura total:
1115 mm (43.9 in)
Altura del asiento: 830 mm (32.7 in)
Distancia entre ejes: 1280 mm (50.4 in)
Holgura mínima al suelo:
240 mm (9.4 in)
Radio de giro mínimo: 3500 mm (138 in)Peso:Peso en orden de marcha:
192.0 kg (423 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):84.0 dB(A) a 3125 r/min (YFM70RSBH, YFM70RSSH)
Incertidumbre de la medición:
3.0 dB(A) (YFM70RSBH, YFM70RSSH)
Nivel de potencia acústica ponderado A: 97.0 dB(A) a 3125 r/min (YFM70RSBH, YFM70RSSH)
Incertidumbre de la medición: 3.0 dB(A) (YFM70RSBH, YFM70RSSH) Vibración en el asiento (EN1032, ISO5008):
0.7 m/s2 (YFM70RSBH, YFM70RSSH)
Incertidumbre de la medición: 0.6 m/s2 (YFM70RSBH, YFM70RSSH)
Vibración en el manillar (EN1032, ISO5008): 4.7 m/s2 (YFM70RSBH, YFM70RSSH)
Incertidumbre de la medición:
0.5 m/s2 (YFM70RSBH, YFM70RSSH)
Motor:Tipo de motor:4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo
Cilindrada: 686 cm3
Calibre × Carrera:
102.0 × 84.0 mm (4.02 × 3.31 in)
Relación de compresión:
10.0 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación: Cárter secoAceite de motor:Marca recomendada:YAMALUBE
U2LS62S0.book Page 1 Tuesday, February 23, 2016 3:28 PM

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite: 1.75 L (1.85 US qt, 1.54 Imp.qt)
Con repuesto de filtro de aceite: 1.85 L (1.96 US qt, 1.63 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 1.68 L (1.78 US qt, 1.48 Imp.qt)
Filtro de aire:Filtro de aire:Elemento húmedoCombustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible: 11.0 L (2.90 US gal, 2.42 Imp.gal)
Cantidad de reserva de combustible:
2.9 L (0.77 US gal, 0.64 Imp.gal)Inyección de combustible:Cuerpo del acelerador:Marca ID: 1S3H 10Bujía(s):Fabricante/modelo:
NGK/CR8E
Distancia entre electrodos de la bujía: 0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:77/34 (2.265)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria: 38/14 (2.714)
Tipo de transmisión: Velocidad 5 avance y 1 marcha atrás, engrane constante

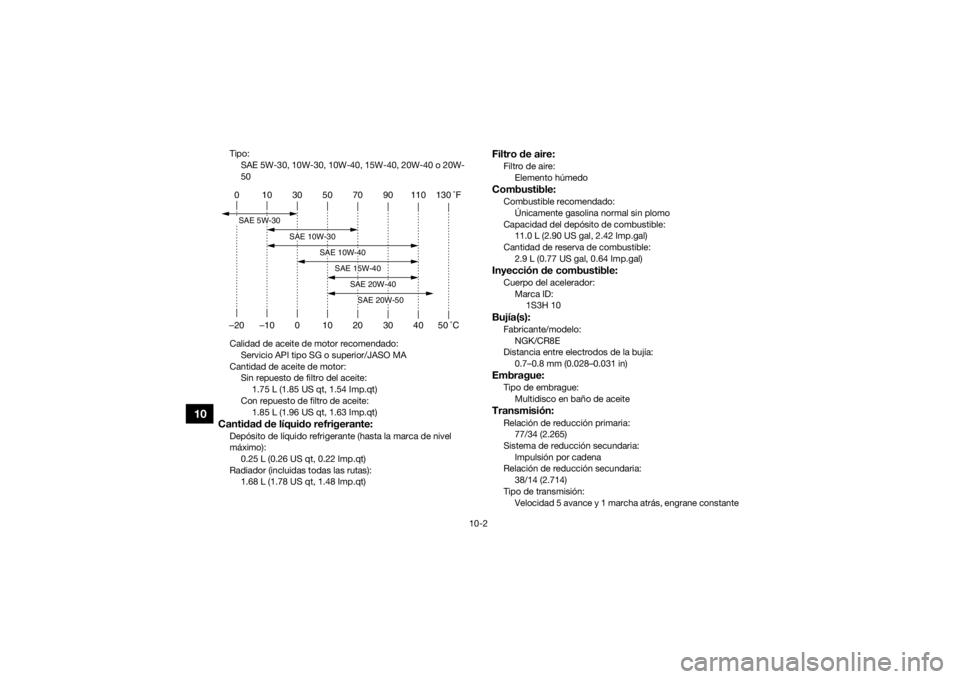

0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U2LS62S0.book Page 2 Tuesday, February 23, 2016 3:28 PM

10-3
10
Operación:Operación con pie izquierdo
Relación de engranajes: 1a:38/13 (2.923)
2a: 28/14 (2.000)
3a:
25/17 (1.471)
4a: 25/22 (1.136)
5a: 22/24 (0.917)
Marcha atrás:
24/13 × 29/12 (4.462)Chasis:Tipo de bastidor:
Estructura de tubo de acero y fundición de aluminio
Ángulo del eje delantero:
5.00 grados
Base del ángulo de inclinación: 22.0 mm (0.87 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: AT22 x 7-10
Fabricante/modelo: MAXXIS/MS13 BiasNeumático trasero:Tipo:Sin cámara Tamaño:
AT20 x 10-9
Fabricante/modelo: MAXXIS/M976Y Bias
Carga:Carga máxima:100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:Delantero:27.5 kPa (0.275 kgf/cm2, 4.0 psi)
Trasero: 27.5 kPa (0.275 kgf/cm2, 4.0 psi)
Mínimo:
Delantero:24.5 kPa (0.245 kgf/cm2, 3.6 psi)
Trasero:
24.5 kPa (0.245 kgf/cm2, 3.6 psi)Rueda delantera:Tipo de rueda:Rueda de panel
Tamaño de la llanta:
10 x 5.5ATRueda trasera:Tipo de rueda:Rueda de panel
Tamaño de la llanta:
9 x 8.0AT
U2LS62S0.book Page 3 Tuesday, February 23, 2016 3:28 PM

10-4
10
Freno delantero:Tipo:Freno de disco
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de disco
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
230 mm (9.1 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda: 256 mm (10.1 in)Sistema eléctrico:Sistema de encendido:
TCI Sistema estándar:
Magneto CA
Batería:Modelo:
GT9B-4
Voltaje, capacidad: 12 V, 8.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
LED
Luz indicadora de punto muerto: LED
Luz de aviso del nivel de gasolina: LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante: LED
Luz de aviso de avería en el motor: LEDFusibles:Fusible principal:30.0 A
Fusible del sistema de inyección de gasolina: 10.0 A
U2LS62S0.book Page 4 Tuesday, February 23, 2016 3:28 PM

10-5
10
Fusible del faro:10.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
10.0 A
Fusible del motor del ventilador del radiador: 20.0 ASBU30402Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.U2LS62S0.book Page 5 Tuesday, February 23, 2016 3:28 PM

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR
SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
1
U2LS62S0.book Page 1 Tuesday, February 23, 2016 3:28 PM

11-2
11
1. Etiqueta del modelo
1
U2LS62S0.book Page 2 Tuesday, February 23, 2016 3:28 PM
