Liquide de frein spécifié:DOT 4Frein arrière:Type:
Frein à disque
Commande: Au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 230 mm (9.1 in)Suspension arrière:Type:Bras oscillant (suspension à liaison)
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 256 mm (10.1 in)Partie électrique:Système d’allumage:TCI
Système de charge: Alternateur avec rotor à aimantation permanente
Batterie:Modèle:GT9B-4
Voltage, capacité:
12 V, 8.0 AhPhare:Type d’ampoule:Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop: LED
Témoin du point mort:
LED
Témoin d’avertissement du niveau de carburant: LED
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin d’avertissement de panne du moteur:
LEDFusibles:Fusible principal:30.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible de phare: 10.0 A
U2LS63F0.book Page 4 Tuesday, March 28, 2017 4:46 PM

10-5
10
Fusible du système de signalisation:10.0 A
Fusible d’allumage: 10.0 A
Fusible du moteur du ventilateur de radiateur:
20.0 AFBU30402Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.U2LS63F0.book Page 5 Tuesday, March 28, 2017 4:46 PM

11-1
11
FBU26001
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28202Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT. FBU26051Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule
1
U2LS63F0.book Page 1 Tuesday, March 28, 2017 4:46 PM

11-2

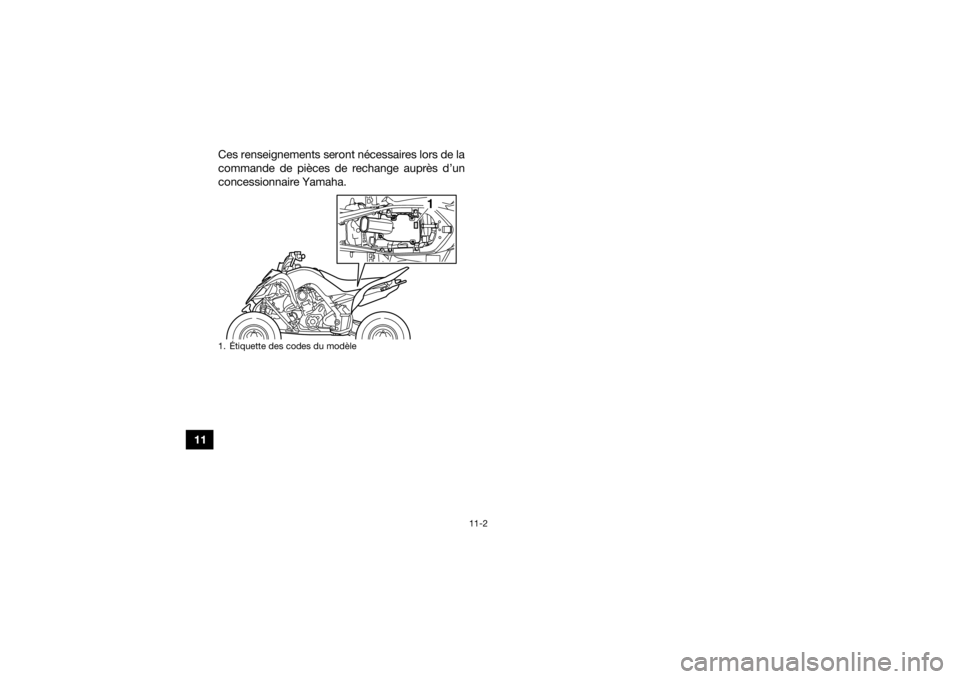

11Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1
U2LS63F0.book Page 2 Tuesday, March 28, 2017 4:46 PM

12-1
12
INDEX
AAccessoires et chargement ........................................... 6-7
Amortisseur, arrière (YFM70RSBJ) .............................. 4-20
Amortisseur, arrière (YFM70RSXJ) .............................. 4-22
Amortisseurs, avant (YFM70RSBJ) ............................. 4-13
Amortisseurs, avant (YFM70RSXJ) .............................. 4-16
Arbre de direction, lubrification ................................... 8-47BBatterie ........................................................................ 8-48
Bouchon du réservoir de carburant ............................. 4-10
Bougie, contrôle .......................................................... 8-10
Bras oscillant, lubrification des pivots ......................... 8-45CCâbles, contrôle et lubrification ................................... 8-43
Cache, dépose et repose ............................................ 8-10
Caractéristiques ........................................................... 10-1
Carburant ..............................................................4-10, 5-4
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-42
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................ 4-1
Contacteur d’éclairage .................................................. 4-4
Contacteurs à la poignée ............................................... 4-4
Contacteurs de feu stop .............................................. 8-38
Coupe-circuit du moteur ............................................... 4-4DDémarreur ...................................................................... 4-4EEmplacement des éléments .......................................... 3-1Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau .................. 8-3
Entretiens et graissages, tableau .................................. 8-5
Étiquette des codes du modèle ................................... 11-1
FFeu arrière/stop ........................................................... 8-55
Filtre à air, nettoyage de l’élément .............................. 8-22
Frein avant, contrôle de la garde du levier .................. 8-35
Frein, contrôle de la hauteur de la pédale ................... 8-36
Frein de stationnement, levier ....................................... 4-8
Frein de stationnement, réglage de la garde ............... 8-36
Frein, levier .................................................................... 4-7
Frein, pédale .................................................................. 4-8
Freins ........................................................................... 8-30
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes .......... 8-31
Freins, changement du liquide .................................... 8-35
Freins, contrôle du niveau du liquide ........................... 8-32
Fusibles, remplacement .............................................. 8-51GGarde du levier d’embrayage, réglage ........................ 8-39HHuile moteur .................................................................. 5-4
Huile moteur et élément du filtre à huile ...................... 8-13IInstruments, éclairage et commandes .......................... 5-8LLevier d’embrayage ....................................................... 4-6
Levier des gaz ......................................................... 4-5, 5-5
U2LS63F0.book Page 1 Tuesday, March 28, 2017 4:46 PM

12-2
12
Levier des gaz, réglage de la garde ............................. 8-29
Leviers de frein et d’embrayage, contrôle et lubrification ................................................................ 8-44
Limiteur de vitesse ......................................................... 4-5
Liquide de refroidissement .................................. 5-4, 8-18MManuel du propriétaire et trousse de réparation ...........8-2
Marche arrière, bouton ................................................ 4-10
Marche arrière, bouton et conduite ............................... 6-4
Marche arrière, réglage du câble de déblocage .......... 8-30
Moteur, mise en marche ................................................ 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification .............................................. 11-1PPannes, diagnostic ....................................................... 8-56
Pannes, schémas de diagnostic .................................. 8-58
Pare-étincelles, nettoyage ........................................... 8-26
Pédale de frein, contrôle et lubrification ...................... 8-44
Phare, remplacement d’une ampoule .......................... 8-53
Phares, réglage du faisceau ......................................... 8-55
Pneus ............................................................................. 5-5RRangement ..................................................................... 9-2
Régime de ralenti du moteur ........................................ 8-28
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-55
Roues, repose .............................................................. 8-56
Roulements de moyeu de roue, contrôle ..................... 8-44SSécurité ..........................................................................2-1 Sélecteur de vitesses ..................................................... 4-9
Sélecteur de vitesses, contrôle .................................... 8-44
Selle ............................................................................. 4-13
Soupapes, jeu .............................................................. 8-30
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6
Suspension arrière, lubrification des points pivots ...... 8-45
Système embarqué de diagnostic de pannes ............... 4-3
TTémoin d’alerte de la température du liquide de
refroidissement ............................................................ 4-2
Témoin d’alerte du niveau de carburant ........................ 4-2
Témoin de marche arrière .............................................. 4-2
Témoin de panne du moteur .......................................... 4-3
Témoin du point mort .................................................... 4-1
Témoins et témoins d’alerte .......................................... 4-1
Tension de la chaîne de transmission .......................... 8-40
Triangles de suspension, lubrification des pivots ........ 8-46VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
Vitesses, changement des ............................................. 6-2
U2LS63F0.book Page 2 Tuesday, March 28, 2017 4:46 PM

U2LS63F0.book Page 3 Tuesday, March 28, 2017 4:46 PM

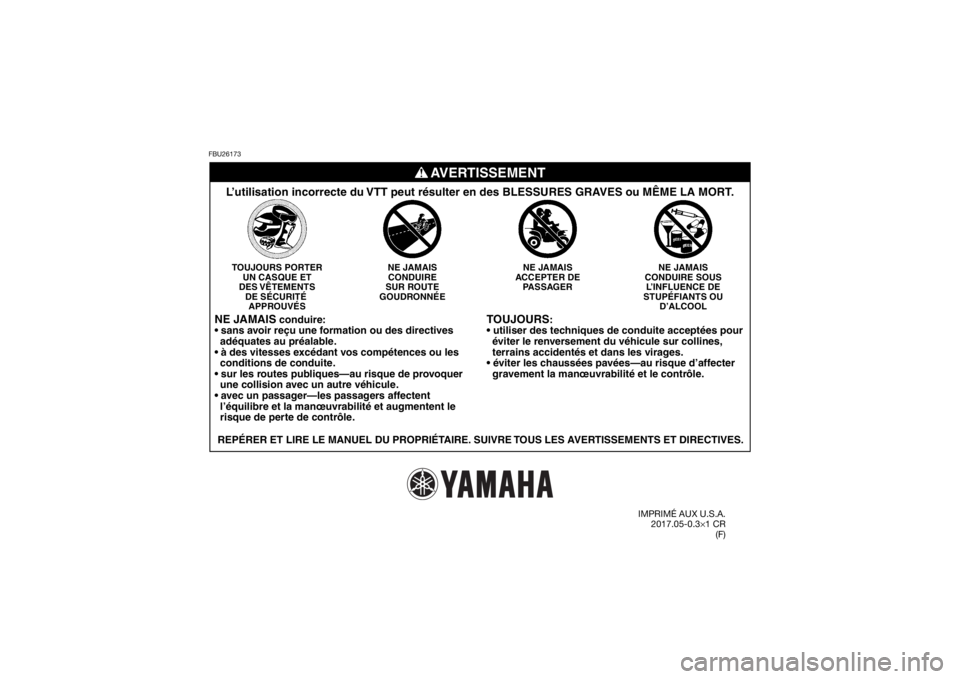

FBU26173
