YAMAHA YFM80R 2004 Notices Demploi (in French)

4-25
EBU00566
Seat
To remove the seat, pull the seat lock lever
upward and pull up the seat at the rear.
To install the seat, insert the projection on the
front of the seat into the seat holder and push
down on the seat at the rear.
NOTE:
Make sure that the seat is securely fitted.
q
q
w
1. Seat lock lever1. Loquet de selle1. Palanca de bloqueo del sillín
1. Projection 2. Seat holder
1. Saillie 2. Supports de selle1. Saliente 2. Soporte del asiento
5TH-9-62 4~5 4/8/03 6:07 PM Page 24

4-26
FBU00566
Selle
Pour déposer la selle, tirer le levier de ver-
rouillage de la selle vers le haut et tirer l’arrière
de la selle vers le haut.
Pour mettre la selle en place, insérer la saillie à
l’avant de la selle dans le support de la selle,
puis appuyer à l’arrière de la selle.
N.B.:
S’assurer que la selle est bien fixée.
SBU00566
Asiento
Para extraer el asiento, tire de la palanca de
bloqueo del asiento haca arriba y levante el
asiento por la parte trasera.
Para instalar el asiento, inserte el saliente de la
parte frontal del asiento en el soporte del asien-
to y empuje hacia abajo el asiento por la parte
trasera.
NOTA:
Asegúrese de que el asiento quede fijado con
seguridad.
5TH-9-62 4~5 4/8/03 6:07 PM Page 25

5-1
EBU00113
PRE-OPERATION CHECKS
Before using this machine, check the following points:
ITEM ROUTINE PAGE
Brakes9Check operation, condition and free play.
5-5–5-7, 8-41–8-49
9Adjust if necessary.
Fuel9Check fuel level.
9Fill with fuel if necessary.5-9–5-11
Engine oil9Check oil level.
9Fill with oil if necessary.5-11–5-15, 8-13–8-17
Final gear oil9Check for leakage. 5-15, 8-19–8-21
Throttle9Check for proper throttle cable operation. 5-17
Wheels and tires9Check tire pressure, wear and damage. 5-19–5-25, 8-57
Fittings and fasteners9Check all fittings and fasteners. 5-17
Battery9Check fluid level.
5-17, 8-59–8-65
9Fill with distilled water if necessary.
5TH-9-62 4~5 4/8/03 6:07 PM Page 26

5-2
FBU00113
CONTRÔLES AVANT LE DÉMARRAGE
Contrôler les points suivants avant de mettre le moteur en marche:
5
DESCRIPTION VÉRIFICATION PAGE
Freins9Contrôler le fonctionnement, l’état et le jeu.
5-6–5-8, 8-42–8-50
9Régler si nécessaire.
Carburant9Contrôler le niveau de carburant.
9Ajouter de l’essence si nécessaire.5-10–5-12
Huile moteur9Contrôler le niveau d’huile.
9Ajouter de l’huile si nécessaire.5-12– 5-16, 8-14–8-18
Huile du carter de
9Contrôler s’il n’y a pas de fuites.
transmission finale5-16, 8-20–8-22
Accélérateur9Vérifier le fonctionnement des câbles d’accélérateur. 5-18
Roues et pneus9Vérifier la pression de gonflage des pneus/le voile/
5-20–5-26, 8-58
la tension des rayons/les écrous d’axes.
Visserie9Contrôler tous les assemblages et fixations. 5-18
Batterie9Contrôler le niveau du liquide.
5-18, 8-60–8-66
9Adjouter avec de l’eau distillée si nécessaire.
5TH-9-62 4~5 4/8/03 6:07 PM Page 27

5-3
SBU00113

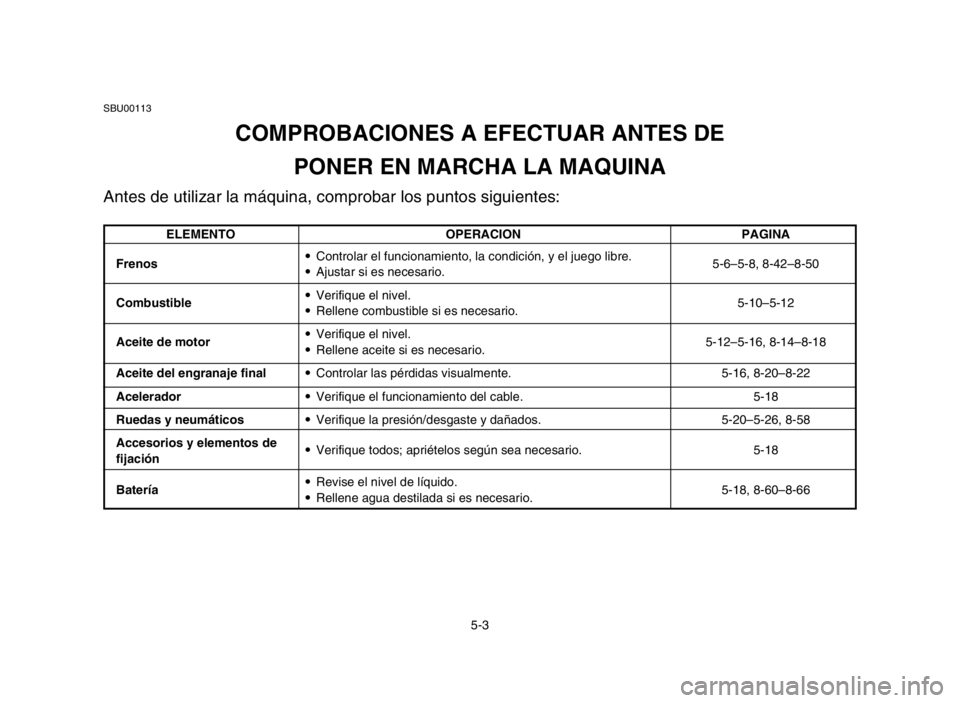

COMPROBACIONES A EFECTUAR ANTES DE
PONER EN MARCHA LA MAQUINA
Antes de utilizar la máquina, comprobar los puntos siguientes:
ELEMENTO OPERACION PAGINA
Frenos9Controlar el funcionamiento, la condición, y el juego libre.
5-6–5-8, 8-42–8-50
9Ajustar si es necesario.
Combustible9Verifique el nivel.
9Rellene combustible si es necesario.5-10–5-12
Aceite de motor9Verifique el nivel.
9Rellene aceite si es necesario.5-12–5-16, 8-14–8-18
Aceite del engranaje final9Controlar las pérdidas visualmente. 5-16, 8-20–8-22
Acelerador9Verifique el funcionamiento del cable. 5-18
Ruedas y neumáticos9Verifique la presión/desgaste y dañados. 5-20–5-26, 8-58
Accesorios y elementos de
9Verifique todos; apriételos según sea necesario. 5-18
fijación
Batería9Revise el nivel de líquido.
5-18, 8-60–8-66
9Rellene agua destilada si es necesario.
5TH-9-62 4~5 4/8/03 6:07 PM Page 28

5-4
w
Always inspect your ATV each time you use it to make sure the ATV is in safe operating condi-
tion.
Always follow the inspection and maintenance procedures and schedules described in the
Owner’s Manual. Failure to inspect increases the possibility of an accident or equipment dam-
age.
XG
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le VTT peut être utili-
sé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.
Omettre ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.
XR
Inspeccionar siempre el ATV cada vez que vaya a utilizarse, para asegurarse de que está en
condiciones de funcionar sin peligro.
Seguir siempre los procedimientos y programas de inspección y mantenimiento descritos en
el “Manual del Propietario”. Si no se inspecciona la máquina, aumenta el riesgo de accidente o
avería.
5TH-9-62 4~5 4/8/03 6:07 PM Page 29

5-5
EBU04773
Front and rear brakes
Brake levers and brake pedal
8Check for correct free play in the brake levers
and brake pedal. If the free play is incorrect,
adjust it. (See pages 8-43–8-49.)
8Check operation of the brake levers and
brake pedal. They should move smoothly and
there should be a firm feeling when the
brakes are applied. If not, have the ATV
inspected by a Yamaha dealer.
Brake operation
Test the brakes at slow speed after starting out
to make sure they are working properly. If the
brakes do not provide proper braking perfor-
mance, inspect the brake linings for wear. (See
page 8-41.)
5TH-9-62 4~5 4/8/03 6:07 PM Page 30

5-6
FBU04773
Freins avant et arrière
Leviers et pédale de frein
8S’assurer que le jeu aux leviers et à la pédale
de frein est correct. Si le jeu est incorrect, le
régler. (Voir pages 8-44 à 8-50.)
8Contrôler le fonctionnement des leviers et de
la pédale de frein. Ils doivent s’actionner sans
à-coups et présenter une sensation de fermeté.
Si ce n’est pas le cas, faire inspecter le véhi-
cule chez un concessionnaire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage, tout en roulant lentement. Si
la puissance de freinage est insuffisante, vérifier
si les garnitures de frein ne sont pas usées. (Voir
page 8-42.)
SBU04773
Frenos delantero y trasero
Palancas de los frenos y pedal del freno
8Compruebe si las palancas de los frenos y el
pedal del freno tienen el juego libre correcto.
Si el juego libre no es correcto, ajústelo. (Vea
las páginas 8-44–8-50.)
8Compruebe el funcionamiento de las palan-
cas de los frenos y del pedal del freno.
Deberán moverse con suavidad y transmitir
una sensación firme cuando se aplican los
frenos. De no ser así, pida a un concesionario
Yamaha que inspeccione el ATV.
Funcionamiento de los frenos
Pruebe los frenos a poca velocidad después de
poner en marcha el ATV para asegurarse de
que funcionan correctamente. Si no frenan lo
suficiente, compruebe si hay desgastes en los
forros de los frenos. (Vea la página 8-42.)
5TH-9-62 4~5 4/8/03 6:07 PM Page 31

5-7
w
Always check the brakes at the start of every
ride. Do not ride the ATV if you find any
problem with the brakes or you could lose
braking ability, which could lead to an acci-
dent. If a problem cannot be corrected by the
adjustment procedures provided in this man-
ual, have the ATV inspected by a Yamaha
dealer.
5TH-9-62 4~5 4/8/03 6:07 PM Page 32

5-8
XG
Toujours contrôler le fonctionnement des
freins au départ de chaque randonnée. Ne pas
conduire le VTT si un problème est détecté au
niveau des freins, car les freins pourraient
lâcher et cela risque d’être à l’origine d’un
accident. Si le problème ne peut être résolu en
suivant les procédés repris dans ce manuel,
faire inspecter le VTT par un concessionnaire
Yamaha.
XR
Compruebe siempre los frenos al poner en
movimiento el ATV. No circule con el ATV si
se detecta algún fallo o si se prevé que
podría perderse capacidad de frenada, ya
que esto podría dar lugar a un accidente. Si
un problema no puede subsanarse por los
procedimientos de ajuste indicados en este
manual, pida a un concesionario Yamaha
que inspeccione el ATV.
5TH-9-62 4~5 4/8/03 6:07 PM Page 33
