REMARQUE IMPORTANTE À L’INTEN-
TION DES PARENTS:
Un VTT n’est pas un jouet. Avant de laisser un
jeune rouler en VTT, il faut prendre connaissan-
ce des instructions et avertissements donnés
dans ce Manuel du Propriétaire. Il faudra ensuite
s’assurer que le jeune s’y conforme. Un jeune
n’a pas l’habilité, les capacités physiques et le
bon sens d’un adulte. Certains jeunes peuvent ne
pas être capables de conduire ce VTT en toute
sécurité. Une surveillance permanente des
parents est donc absolument requise. Les parents
ne devraient permettre une utilisation continue
de ce VTT que si le jeune se montre capable de
le conduire en toute sécurité.
Ce VTT est équipé d’un limiteur de vitesse
réglable ainsi que d’un cache réducteur d’air
admis. Yamaha recommande à tout pilote débu-
tant de limiter au maximum la puissance du
moteur en serrant la vis de réglage du limiteur
de vitesse à fond et en laissant en place le cache
réducteur d’air admis. Le pilote pourra desserrer
progressivement la vis de réglage du limiteur au
fur et à mesure qu’il s’est familiarisé avec son
véhicule. NOTA IMPORTANTE PARA LOS PADRES:
Este ATV no es un juguete. Antes de permitir
que su hijo conduzca este ATV deberá haber
comprendido las instrucciones y advertencias
contenidas en este Manual del Propietario.
Después, asegúrese de que el niño las entienda
y respete. No todos los niños tienen el mismo
grado de destreza, aptitud física y sentido
común. Algunos pueden no ser capaces de con-
ducir un ATV sin peligro. Los padres deberán
supervisar la conducción del ATV por el niño en
todo momento. Solo deberán permitirle el uso
continuado de la máquina si consideran que
posee la habilidad necesaria para manejar el
ATV de forma segura.
El ATV se suministra con un limitador ajustable
de la velocidad así como con una placa de res-
tricción de la admisión de aire. Yamaha reco-
mienda a todos los principiantes que empiecen
con el tornillo del limitador completamente apre-
tado y la placa de restricción de la admisión de
aire instalada a fon de limitar la velocidad dispo-
nible mientras aprenden a manejar la máquina.
5TH-9-64 ~3 3/1/05 7:49 PM Page 7

5-12
XG
8 8

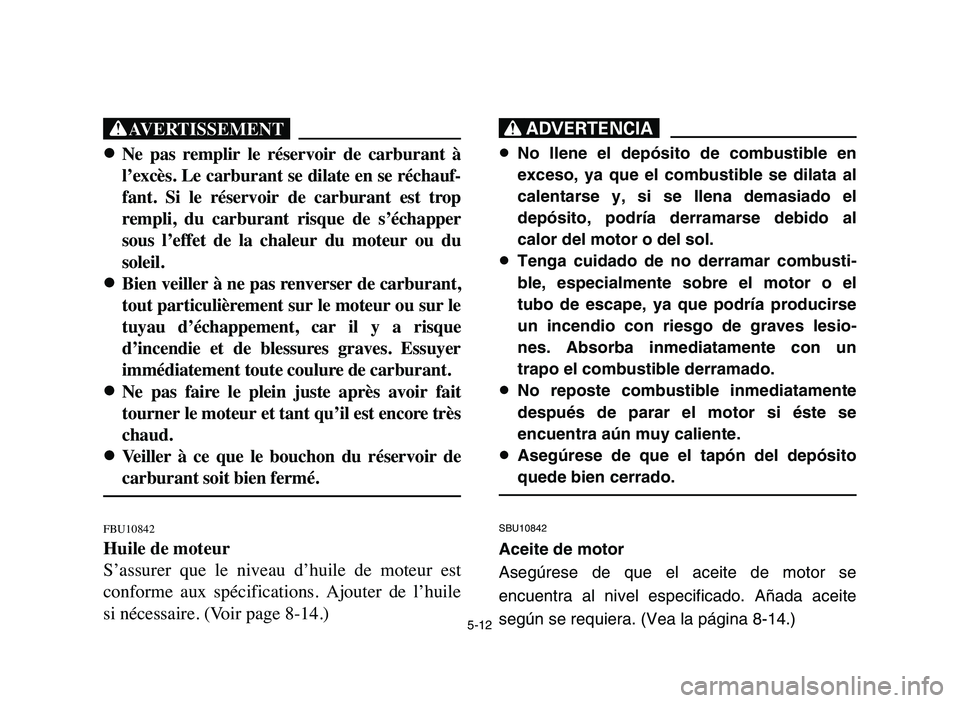

Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du
soleil.
8 8
Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement, car il y a risque
d’incendie et de blessures graves. Essuyer
immédiatement toute coulure de carburant.
8 8
Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.
8 8
Veiller à ce que le bouchon du réservoir de
carburant soit bien fermé.
FBU10842
Huile de moteur
S’assurer que le niveau d’huile de moteur est
conforme aux spécifications. Ajouter de l’huile
si nécessaire. (Voir page 8-14.)
XR
8No llene el depósito de combustible en
exceso, ya que el combustible se dilata al
calentarse y, si se llena demasiado el
depósito, podría derramarse debido al
calor del motor o del sol.
8Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el
tubo de escape, ya que podría producirse
un incendio con riesgo de graves lesio-
nes. Absorba inmediatamente con un
trapo el combustible derramado.
8No reposte combustible inmediatamente
después de parar el motor si éste se
encuentra aún muy caliente.
8Asegúrese de que el tapón del depósito
quede bien cerrado.
SBU10842
Aceite de motor
Asegúrese de que el aceite de motor se
encuentra al nivel especificado. Añada aceite
según se requiera. (Vea la página 8-14.)
5TH-9-64 4~5 2/16/05 2:42 PM Page 37

7-14

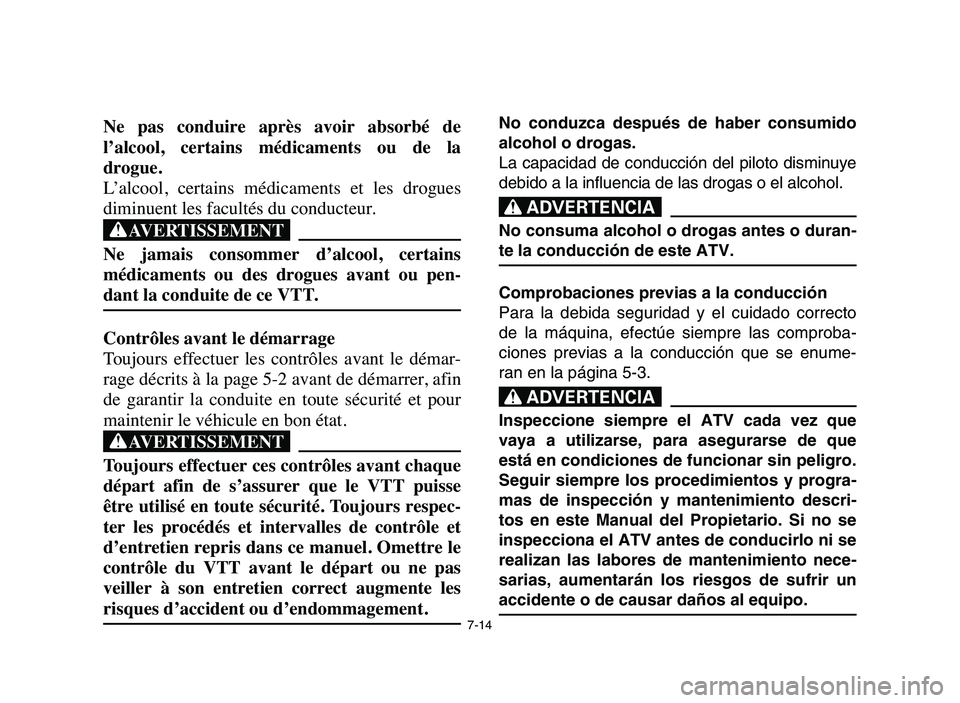

Ne pas conduire après avoir absorbé de
l’alcool, certains médicaments ou de la
drogue.
L’alcool, certains médicaments et les drogues
diminuent les facultés du conducteur.
XG
Ne jamais consommer d’alcool, certains
médicaments ou des drogues avant ou pen-
dant la conduite de ce VTT.
Contrôles avant le démarrage
Toujours effectuer les contrôles avant le démar-
rage décrits à la page 5-2 avant de démarrer, afin
de garantir la conduite en toute sécurité et pour
maintenir le véhicule en bon état.
XG
Toujours effectuer ces contrôles avant chaque
départ afin de s’assurer que le VTT puisse
être utilisé en toute sécurité. Toujours respec-
ter les procédés et intervalles de contrôle et
d’entretien repris dans ce manuel. Omettre le
contrôle du VTT avant le départ ou ne pas
veiller à son entretien correct augmente les
risques d’accident ou d’endommagement.
No conduzca después de haber consumido
alcohol o drogas.
La capacidad de conducción del piloto disminuye
debido a la influencia de las drogas o el alcohol.
XR
No consuma alcohol o drogas antes o duran-
te la conducción de este ATV.
Comprobaciones previas a la conducción
Para la debida seguridad y el cuidado correcto
de la máquina, efectúe siempre las comproba-
ciones previas a la conducción que se enume-
ran en la página 5-3.
XR
Inspeccione siempre el ATV cada vez que
vaya a utilizarse, para asegurarse de que
está en condiciones de funcionar sin peligro.
Seguir siempre los procedimientos y progra-
mas de inspección y mantenimiento descri-
tos en este Manual del Propietario. Si no se
inspecciona el ATV antes de conducirlo ni se
realizan las labores de mantenimiento nece-
sarias, aumentarán los riesgos de sufrir un
accidente o de causar daños al equipo.
5TH-9-64 7 2/16/05 2:44 PM Page 157

7-74
Le contrôle des dérapages est une technique qui
s’acquiert en s’entraînant. Choisir avec discerne-
ment le terrain sur lequel on s’entraîne, car la
stabilité et le contrôle du véhicule seront réduits.
Il convient absolument d’éviter d’effectuer des
manœuvres de dérapage sur des surfaces extrê-
mement glissantes, telles que la glace ou le ver-
glas, afin de réduire le risque de perte de contrô-
le du véhicule.
XG
Apprendre à contrôler le patinage ou le glis-
sement en s’exerçant à des vitesses lentes et
sur une surface uniforme et de niveau.
Sur des surfaces extrêmement glissantes,
telles que de la glace, rouler lentement et être
très prudent afin de limiter le risque de perte
de contrôle du véhicule.
Con práctica, al cabo de algún tiempo se puede
dominar el derrape controlado. Antes de intentar
tales maniobras hay que elegir el terreno cuida-
dosamente, ya que al realizarlas se reducen
tanto la estabilidad como el control. Tenga en
cuenta que han de evitarse las maniobras de
derrape en superficies extremadamente resba-
ladizas, como por ejemplo sobre hielo, ya que
podría perderse totalmente el control.
XR
Aprenda a controlar con seguridad los derra-
pes practicando a baja velocidad en terreno
liso y horizontal.
En superficies extremadamente resbaladi-
zas, tales como hielo, circule despacio y sea
extremadamente precavido para evitar el
riesgo de perder el control a causa de un
patinazo o un derrape.
5TH-9-64 7 2/16/05 2:44 PM Page 217

9-3

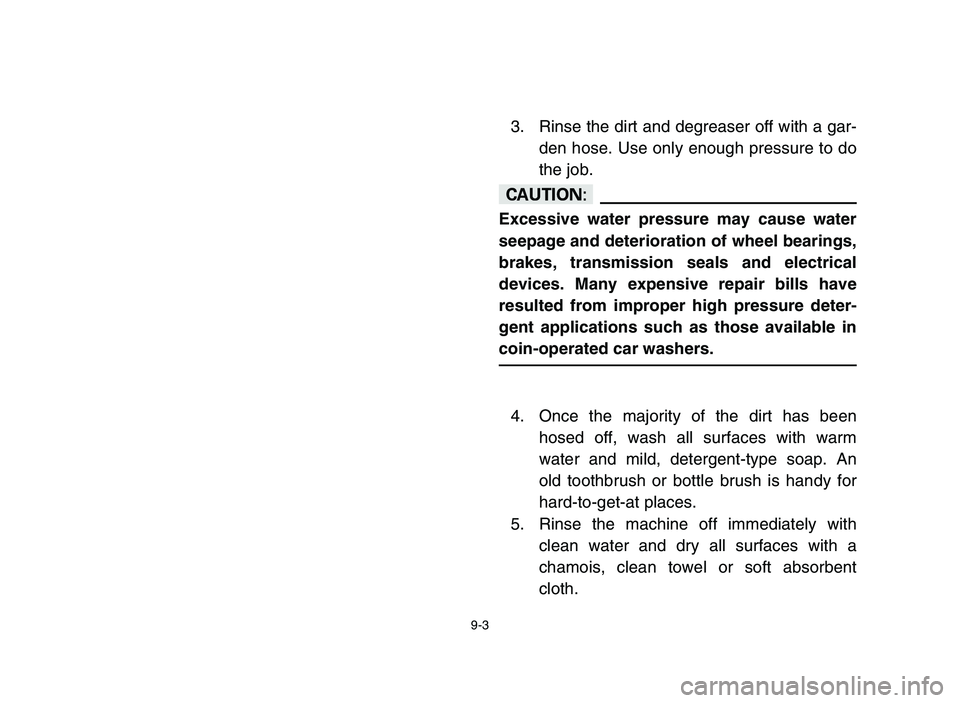

3. Rinse the dirt and degreaser off with a gar-
den hose. Use only enough pressure to do
the job.
cC
Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical
devices. Many expensive repair bills have
resulted from improper high pressure deter-
gent applications such as those available in
coin-operated car washers.
4. Once the majority of the dirt has been
hosed off, wash all surfaces with warm
water and mild, detergent-type soap. An
old toothbrush or bottle brush is handy for
hard-to-get-at places.
5. Rinse the machine off immediately with
clean water and dry all surfaces with a
chamois, clean towel or soft absorbent
cloth.
5TH-9-64 9~ 3/1/05 7:50 PM Page 300

9-4

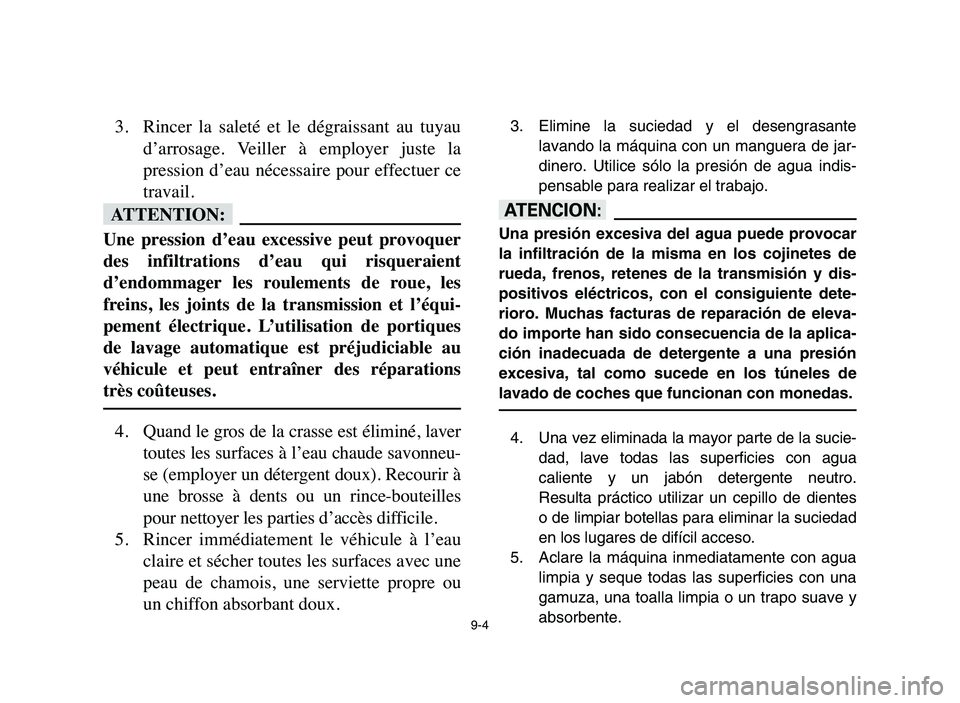

3. Rincer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la
pression d’eau nécessaire pour effectuer ce
travail.
fF
Une pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient
d’endommager les roulements de roue, les
freins, les joints de la transmission et l’équi-
pement électrique. L’utilisation de portiques
de lavage automatique est préjudiciable au
véhicule et peut entraîner des réparations
très coûteuses.
4. Quand le gros de la crasse est éliminé, laver
toutes les surfaces à l’eau chaude savonneu-
se (employer un détergent doux). Recourir à
une brosse à dents ou un rince-bouteilles
pour nettoyer les parties d’accès difficile.
5. Rincer immédiatement le véhicule à l’eau
claire et sécher toutes les surfaces avec une
peau de chamois, une serviette propre ou
un chiffon absorbant doux.
3. Elimine la suciedad y el desengrasante
lavando la máquina con un manguera de jar-
dinero. Utilice sólo la presión de agua indis-
pensable para realizar el trabajo.
yY
Una presión excesiva del agua puede provocar
la infiltración de la misma en los cojinetes de
rueda, frenos, retenes de la transmisión y dis-
positivos eléctricos, con el consiguiente dete-
rioro. Muchas facturas de reparación de eleva-
do importe han sido consecuencia de la aplica-
ción inadecuada de detergente a una presión
excesiva, tal como sucede en los túneles de
lavado de coches que funcionan con monedas.
4. Una vez eliminada la mayor parte de la sucie-
dad, lave todas las superficies con agua
caliente y un jabón detergente neutro.
Resulta práctico utilizar un cepillo de dientes
o de limpiar botellas para eliminar la suciedad
en los lugares de difícil acceso.
5. Aclare la máquina inmediatamente con agua
limpia y seque todas las superficies con una
gamuza, una toalla limpia o un trapo suave y
absorbente.
5TH-9-64 9~ 3/1/05 7:50 PM Page 301

10-5
Model YFM80R
Brake:
Front brake type Drum brake
Operation Right hand operation
Rear brake type Drum brake
Operation Left hand and right foot operation
Suspension:
Front Leading arm
Rear Swingarm
Shock absorber:
Front Coil spring/Oil damper
Rear Coil spring/Oil damper
Wheel travel:
Front wheel travel 57 mm
Rear wheel travel 56 mm
Electrical:
Ignition system C.D.I.
Charging system A.C. magneto
Battery type/voltage, capacity 12N7D-3B/12V, 7Ah
Indicator light voltage, wattage ×quantity:
Neutral 12V, 1.7W ×1
Fuse: 5A
