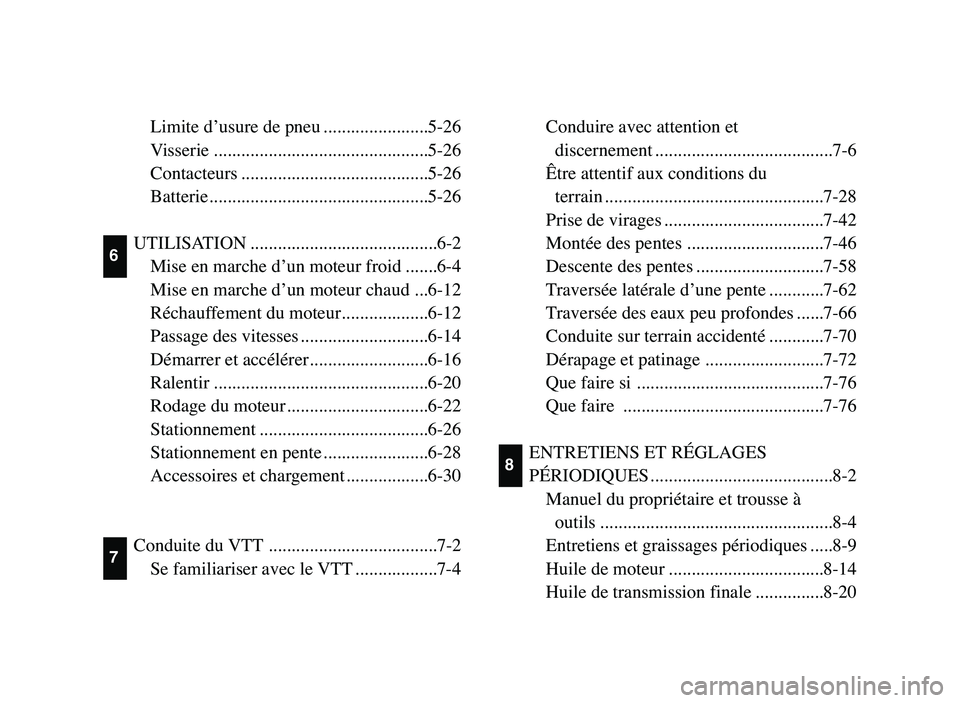

Limite d’usure de pneu .......................5-26
Visserie ...............................................5-26
Contacteurs .........................................5-26
Batterie................................................5-26
UTILISATION .........................................6-2
Mise en marche d’un moteur froid .......6-4
Mise en marche d’un moteur chaud ...6-12
Réchauffement du moteur...................6-12
Passage des vitesses ............................6-14
Démarrer et accélérer..........................6-16
Ralentir ...............................................6-20
Rodage du moteur...............................6-22
Stationnement .....................................6-26
Stationnement en pente.......................6-28
Accessoires et chargement..................6-30
Conduite du VTT .....................................7-2
Se familiariser avec le VTT ..................7-4Conduire avec attention et
discernement .......................................7-6
Être attentif aux conditions du
terrain ................................................7-28
Prise de virages ...................................7-42
Montée des pentes ..............................7-46
Descente des pentes ............................7-58
Traversée latérale d’une pente ............7-62
Traversée des eaux peu profondes ......7-66
Conduite sur terrain accidenté ............7-70
Dérapage et patinage ..........................7-72
Que faire si .........................................7-76
Que faire ............................................7-76
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES........................................8-2
Manuel du propriétaire et trousse à
outils ...................................................8-4
Entretiens et graissages périodiques .....8-9
Huile de moteur ..................................8-14
Huile de transmission finale ...............8-20
6
7
8
5TH-9-64 ~3 3/1/05 7:49 PM Page 20

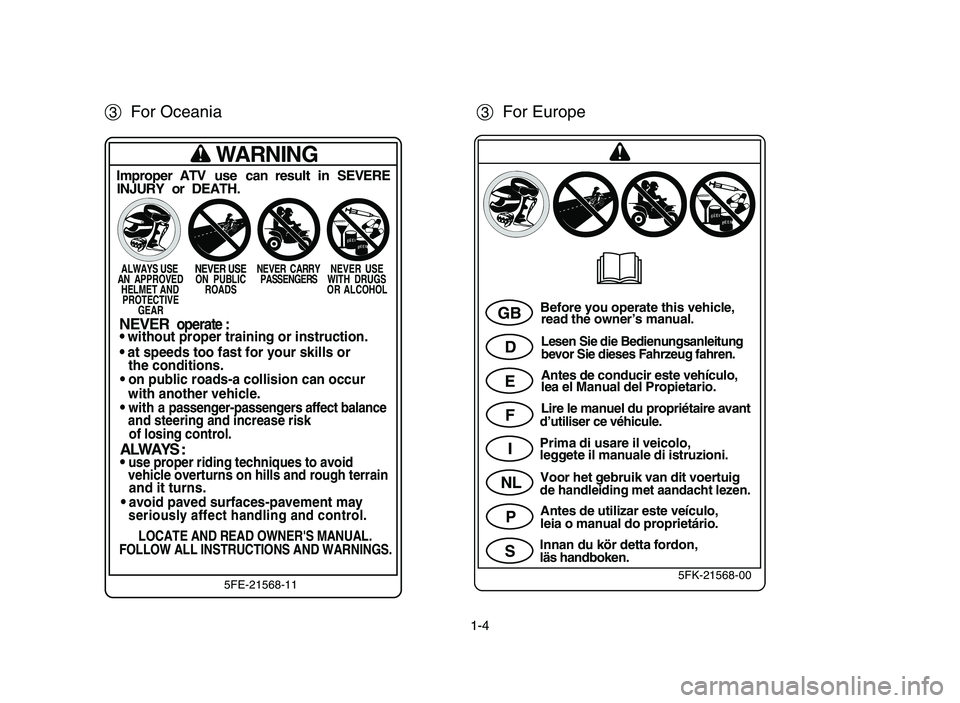

1-4
q
GB
D
E
F
I
NL
P
SBefore you operate this vehicle,
read the owner’s manual.
Lesen Sie die Bedienungsanleitung
bevor Sie dieses Fahrzeug fahren.
Antes de conducir este vehículo,
lea el Manual del Propietario.
Lire le manuel du propriétaire avant
d’utiliser ce véhicule.
Prima di usare il veicolo,
leggete il manuale di istruzioni.
Voor het gebruik van dit voertuig
de handleiding met aandacht lezen.
Antes de utilizar este veículo,
leia o manual do proprietário.
Innan du kör detta fordon,
läs handboken.5FK-21568-00
3For Oceania3For Europe
qWARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.
ALWAYS USENEVER USENEVER CARRYNEVER USE
AN APPROVED ON PUBLICPASSENGERSWITH DRUGS
HELMET AND ROADS
OR ALCOHOL
PROTECTIVE
GEAR
NEVER operate :9 without proper training or instruction.9 at speeds too fast for your skills or
the conditions.
9 on public roads-a collision can occur
with another vehicle.
9 with a passenger-passengers affect balance
and steering and increase risk
of losing control.
ALWAYS :9 use proper riding techniques to avoid
vehicle overturns on hills and rough terrain
and it turns.9 avoid paved surfaces-pavement mayseriously affect handling and control.
LOCATE AND READ OWNER'S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
5FE-21568-115FE-21568-115FK-21568-00
5TH-9-64 ~3 3/1/05 7:49 PM Page 29

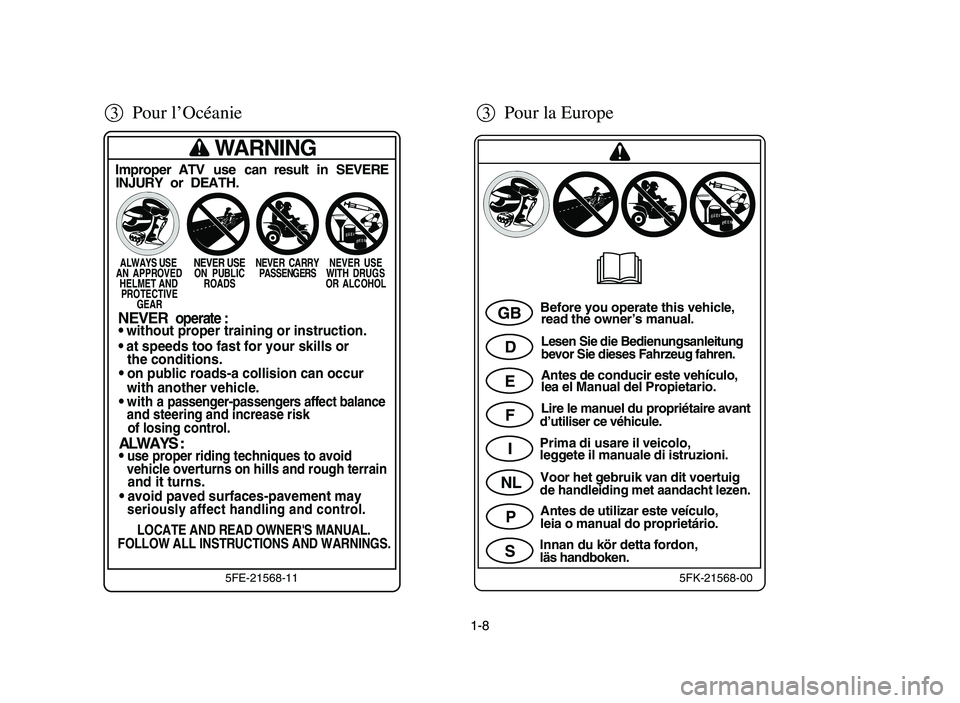

1-8
q
GB
D
E
F
I
NL
P
SBefore you operate this vehicle,
read the owner’s manual.
Lesen Sie die Bedienungsanleitung
bevor Sie dieses Fahrzeug fahren.
Antes de conducir este vehículo,
lea el Manual del Propietario.
Lire le manuel du propriétaire avant
d’utiliser ce véhicule.
Prima di usare il veicolo,
leggete il manuale di istruzioni.
Voor het gebruik van dit voertuig
de handleiding met aandacht lezen.
Antes de utilizar este veículo,
leia o manual do proprietário.
Innan du kör detta fordon,
läs handboken.5FK-21568-00
3Pour l’Océanie3Pour la Europe
qWARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.
ALWAYS USENEVER USENEVER CARRYNEVER USE
AN APPROVED ON PUBLICPASSENGERSWITH DRUGS
HELMET AND ROADS
OR ALCOHOL
PROTECTIVE
GEAR
NEVER operate :9 without proper training or instruction.9 at speeds too fast for your skills or
the conditions.
9 on public roads-a collision can occur
with another vehicle.
9 with a passenger-passengers affect balance
and steering and increase risk
of losing control.
ALWAYS :9 use proper riding techniques to avoid
vehicle overturns on hills and rough terrain
and it turns.9 avoid paved surfaces-pavement mayseriously affect handling and control.
LOCATE AND READ OWNER'S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
5FE-21568-115FE-21568-115FK-21568-00
5TH-9-64 ~3 3/1/05 7:49 PM Page 33

1-12
q
GB
D
E
F
I
NL
P
SBefore you operate this vehicle,
read the owner’s manual.
Lesen Sie die Bedienungsanleitung
bevor Sie dieses Fahrzeug fahren.
Antes de conducir este vehículo,
lea el Manual del Propietario.
Lire le manuel du propriétaire avant
d’utiliser ce véhicule.
Prima di usare il veicolo,
leggete il manuale di istruzioni.
Voor het gebruik van dit voertuig
de handleiding met aandacht lezen.
Antes de utilizar este veículo,
leia o manual do proprietário.
Innan du kör detta fordon,
läs handboken.5FK-21568-00
3Para Oceanía3Para Europe
qWARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.
ALWAYS USENEVER USENEVER CARRYNEVER USE
AN APPROVED ON PUBLICPASSENGERSWITH DRUGS
HELMET AND ROADS
OR ALCOHOL
PROTECTIVE
GEAR
NEVER operate :9 without proper training or instruction.9 at speeds too fast for your skills or
the conditions.
9 on public roads-a collision can occur
with another vehicle.
9 with a passenger-passengers affect balance
and steering and increase risk
of losing control.
ALWAYS :9 use proper riding techniques to avoid
vehicle overturns on hills and rough terrain
and it turns.9 avoid paved surfaces-pavement mayseriously affect handling and control.
LOCATE AND READ OWNER'S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
5FE-21568-115FE-21568-115FK-21568-00
5TH-9-64 ~3 3/1/05 7:49 PM Page 37

2-8

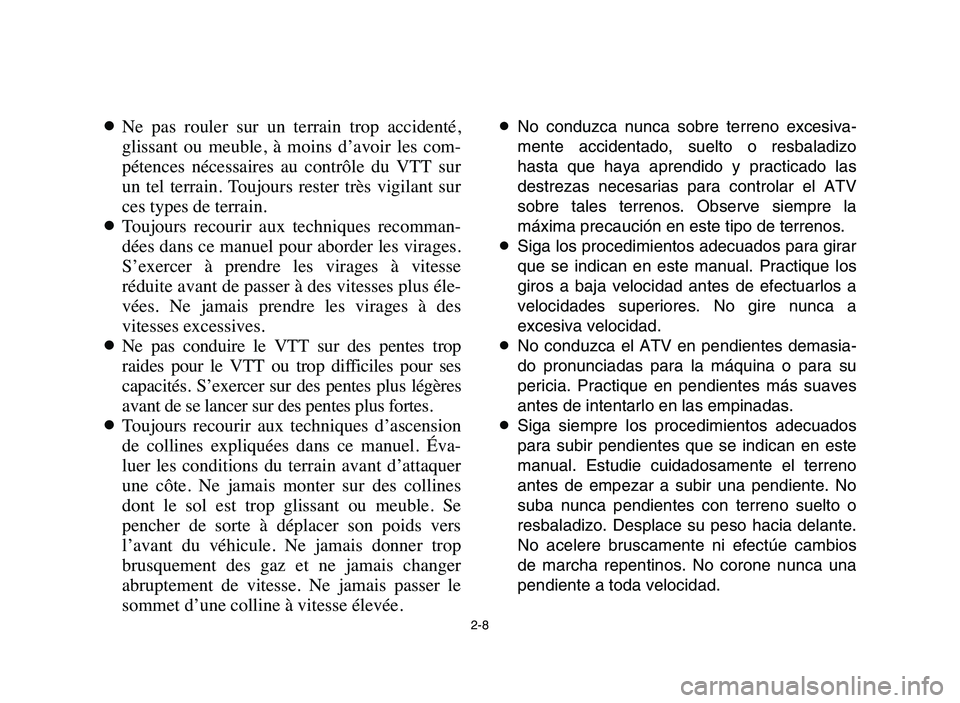

8Ne pas rouler sur un terrain trop accidenté,
glissant ou meuble, à moins d’avoir les com-
pétences nécessaires au contrôle du VTT sur
un tel terrain. Toujours rester très vigilant sur
ces types de terrain.
8Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse
réduite avant de passer à des vitesses plus éle-
vées. Ne jamais prendre les virages à des
vitesses excessives.
8Ne pas conduire le VTT sur des pentes trop
raides pour le VTT ou trop difficiles pour ses
capacités. S’exercer sur des pentes plus légères
avant de se lancer sur des pentes plus fortes.
8Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Éva-
luer les conditions du terrain avant d’attaquer
une côte. Ne jamais monter sur des collines
dont le sol est trop glissant ou meuble. Se
pencher de sorte à déplacer son poids vers
l’avant du véhicule. Ne jamais donner trop
brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le
sommet d’une colline à vitesse élevée.8No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo
hasta que haya aprendido y practicado las
destrezas necesarias para controlar el ATV
sobre tales terrenos. Observe siempre la
máxima precaución en este tipo de terrenos.
8Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los
giros a baja velocidad antes de efectuarlos a
velocidades superiores. No gire nunca a
excesiva velocidad.
8No conduzca el ATV en pendientes demasia-
do pronunciadas para la máquina o para su
pericia. Practique en pendientes más suaves
antes de intentarlo en las empinadas.
8Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno
antes de empezar a subir una pendiente. No
suba nunca pendientes con terreno suelto o
resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente ni efectúe cambios
de marcha repentinos. No corone nunca una
pendiente a toda velocidad.
5TH-9-64 ~3 3/1/05 7:49 PM Page 45

2-10

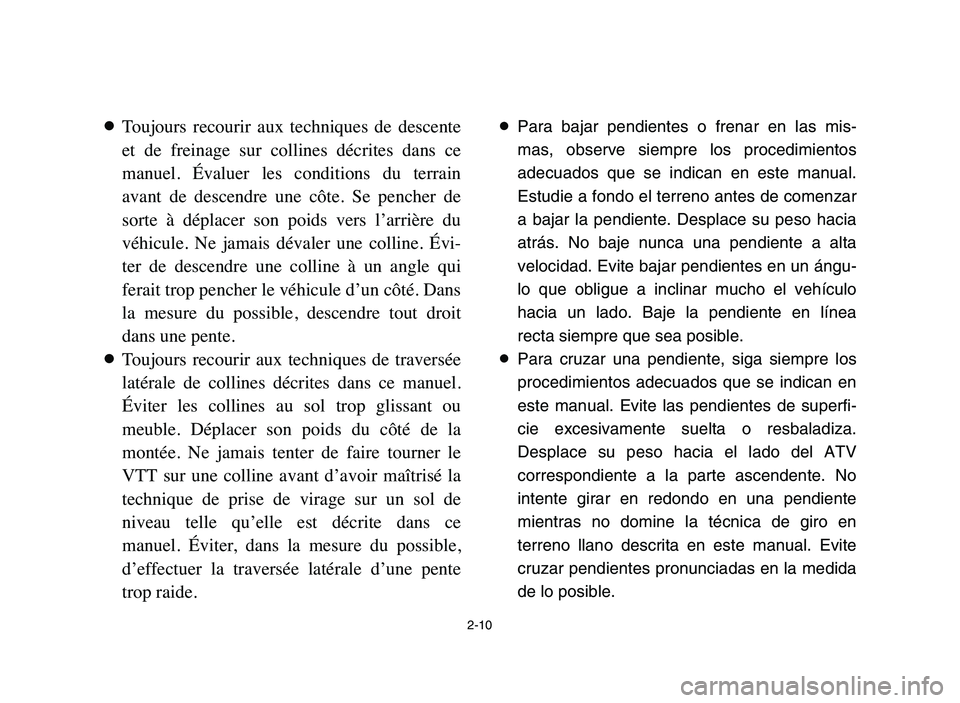

8Toujours recourir aux techniques de descente
et de freinage sur collines décrites dans ce
manuel. Évaluer les conditions du terrain
avant de descendre une côte. Se pencher de
sorte à déplacer son poids vers l’arrière du
véhicule. Ne jamais dévaler une colline. Évi-
ter de descendre une colline à un angle qui
ferait trop pencher le véhicule d’un côté. Dans
la mesure du possible, descendre tout droit
dans une pente.
8Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou
meuble. Déplacer son poids du côté de la
montée. Ne jamais tenter de faire tourner le
VTT sur une colline avant d’avoir maîtrisé la
technique de prise de virage sur un sol de
niveau telle qu’elle est décrite dans ce
manuel. Éviter, dans la mesure du possible,
d’effectuer la traversée latérale d’une pente
trop raide.8Para bajar pendientes o frenar en las mis-
mas, observe siempre los procedimientos
adecuados que se indican en este manual.
Estudie a fondo el terreno antes de comenzar
a bajar la pendiente. Desplace su peso hacia
atrás. No baje nunca una pendiente a alta
velocidad. Evite bajar pendientes en un ángu-
lo que obligue a inclinar mucho el vehículo
hacia un lado. Baje la pendiente en línea
recta siempre que sea posible.
8Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superfi-
cie excesivamente suelta o resbaladiza.
Desplace su peso hacia el lado del ATV
correspondiente a la parte ascendente. No
intente girar en redondo en una pendiente
mientras no domine la técnica de giro en
terreno llano descrita en este manual. Evite
cruzar pendientes pronunciadas en la medida
de lo posible.
5TH-9-64 ~3 3/1/05 7:49 PM Page 47

5-22

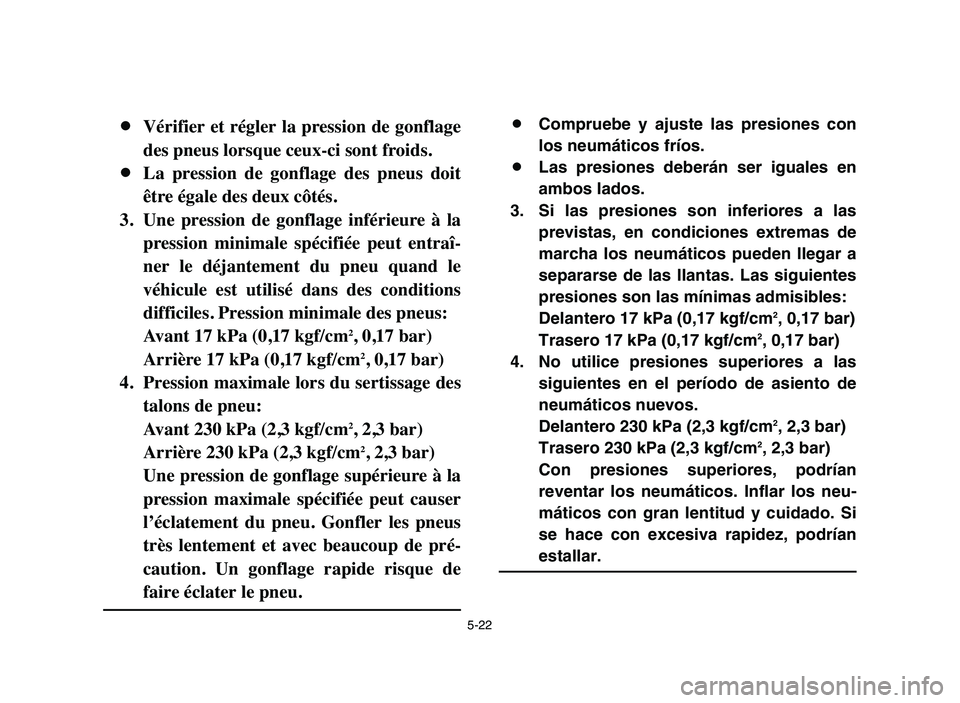

8Vérifier et régler la pression de gonflage
des pneus lorsque ceux-ci sont froids.
8La pression de gonflage des pneus doit
être égale des deux côtés.
3. Une pression de gonflage inférieure à la
pression minimale spécifiée peut entraî-
ner le déjantement du pneu quand le
véhicule est utilisé dans des conditions
difficiles. Pression minimale des pneus:
Avant 17 kPa (0,17 kgf/cm
2, 0,17 bar)
Arrière 17 kPa (0,17 kgf/cm
2, 0,17 bar)
4. Pression maximale lors du sertissage des
talons de pneu:
Avant 230 kPa (2,3 kgf/cm
2, 2,3 bar)
Arrière 230 kPa (2,3 kgf/cm
2, 2,3 bar)
Une pression de gonflage supérieure à la
pression maximale spécifiée peut causer
l’éclatement du pneu. Gonfler les pneus
très lentement et avec beaucoup de pré-
caution. Un gonflage rapide risque de
faire éclater le pneu.
8Compruebe y ajuste las presiones con
los neumáticos fríos.
8Las presiones deberán ser iguales en
ambos lados.
3. Si las presiones son inferiores a las
previstas, en condiciones extremas de
marcha los neumáticos pueden llegar a
separarse de las llantas. Las siguientes
presiones son las mínimas admisibles:
Delantero 17 kPa (0,17 kgf/cm
2, 0,17 bar)
Trasero 17 kPa (0,17 kgf/cm2, 0,17 bar)
4. No utilice presiones superiores a las
siguientes en el período de asiento de
neumáticos nuevos.
Delantero 230 kPa (2,3 kgf/cm
2, 2,3 bar)
Trasero 230 kPa (2,3 kgf/cm2, 2,3 bar)
Con presiones superiores, podrían
reventar los neumáticos. Inflar los neu-
máticos con gran lentitud y cuidado. Si
se hace con excesiva rapidez, podrían
estallar.
5TH-9-64 4~5 2/16/05 2:42 PM Page 47

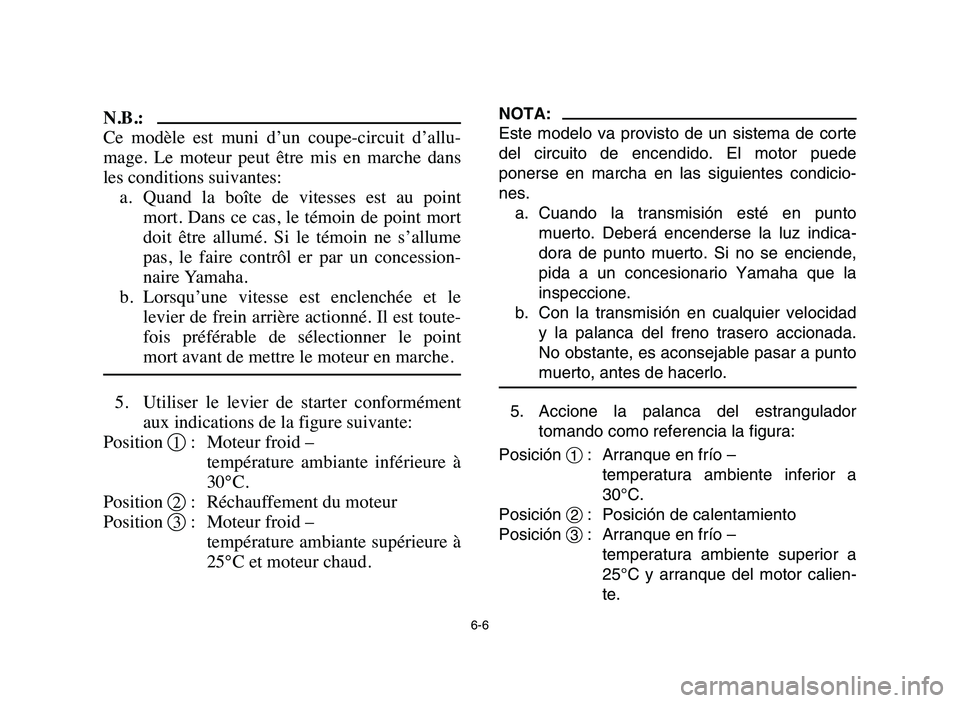

6-6
N.B.:
Ce modèle est muni d’un coupe-circuit d’allu-
mage. Le moteur peut être mis en marche dans
les conditions suivantes:
a. Quand la boîte de vitesses est au point
mort. Dans ce cas, le témoin de point mort
doit être allumé. Si le témoin ne s’allume
pas, le faire contrôl er par un concession-
naire Yamaha.
b. Lorsqu’une vitesse est enclenchée et le
levier de frein arrière actionné. Il est toute-
fois préférable de sélectionner le point
mort avant de mettre le moteur en marche.
5. Utiliser le levier de starter conformément
aux indications de la figure suivante:
Position 1: Moteur froid –
température ambiante inférieure à
30°C.
Position 2: Réchauffement du moteur
Position 3: Moteur froid –
température ambiante supérieure à
25°C et moteur chaud.
NOTA:
Este modelo va provisto de un sistema de corte
del circuito de encendido. El motor puede
ponerse en marcha en las siguientes condicio-
nes.
a. Cuando la transmisión esté en punto
muerto. Deberá encenderse la luz indica-
dora de punto muerto. Si no se enciende,
pida a un concesionario Yamaha que la
inspeccione.
b. Con la transmisión en cualquier velocidad
y la palanca del freno trasero accionada.
No obstante, es aconsejable pasar a punto
muerto, antes de hacerlo.
5. Accione la palanca del estrangulador
tomando como referencia la figura:
Posición 1: Arranque en frío –
temperatura ambiente inferior a
30°C.
Posición 2: Posición de calentamiento
Posición 3: Arranque en frío –
temperatura ambiente superior a
25°C y arranque del motor calien-
te.
5TH-9-64 6 2/16/05 2:43 PM Page 5

7-32

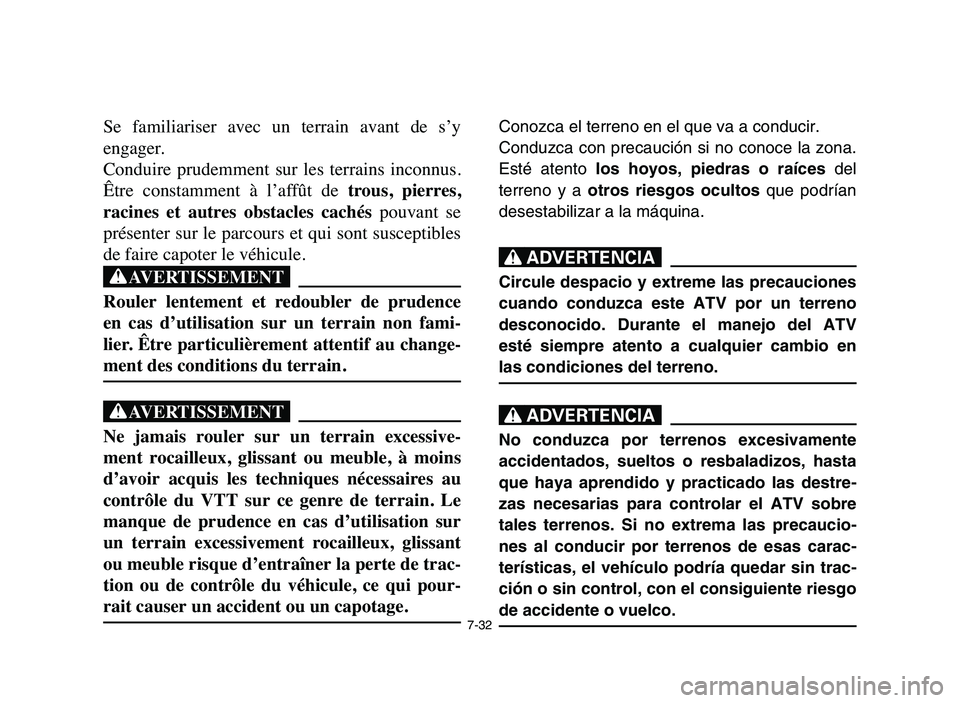

Se familiariser avec un terrain avant de s’y
engager.
Conduire prudemment sur les terrains inconnus.
Être constamment à l’affût de trous, pierres,
racines et autres obstacles cachéspouvant se
présenter sur le parcours et qui sont susceptibles
de faire capoter le véhicule.
XG
Rouler lentement et redoubler de prudence
en cas d’utilisation sur un terrain non fami-
lier. Être particulièrement attentif au change-
ment des conditions du terrain.
XG
Ne jamais rouler sur un terrain excessive-
ment rocailleux, glissant ou meuble, à moins
d’avoir acquis les techniques nécessaires au
contrôle du VTT sur ce genre de terrain. Le
manque de prudence en cas d’utilisation sur
un terrain excessivement rocailleux, glissant
ou meuble risque d’entraîner la perte de trac-
tion ou de contrôle du véhicule, ce qui pour-
rait causer un accident ou un capotage.
Conozca el terreno en el que va a conducir.
Conduzca con precaución si no conoce la zona.
Esté atento los hoyos, piedras o raícesdel
terreno y a otros riesgos ocultosque podrían
desestabilizar a la máquina.
XR
Circule despacio y extreme las precauciones
cuando conduzca este ATV por un terreno
desconocido. Durante el manejo del ATV
esté siempre atento a cualquier cambio en
las condiciones del terreno.
XR
No conduzca por terrenos excesivamente
accidentados, sueltos o resbaladizos, hasta
que haya aprendido y practicado las destre-
zas necesarias para controlar el ATV sobre
tales terrenos. Si no extrema las precaucio-
nes al conducir por terrenos de esas carac-
terísticas, el vehículo podría quedar sin trac-
ción o sin control, con el consiguiente riesgo
de accidente o vuelco.
5TH-9-64 7 2/16/05 2:44 PM Page 175

7-42

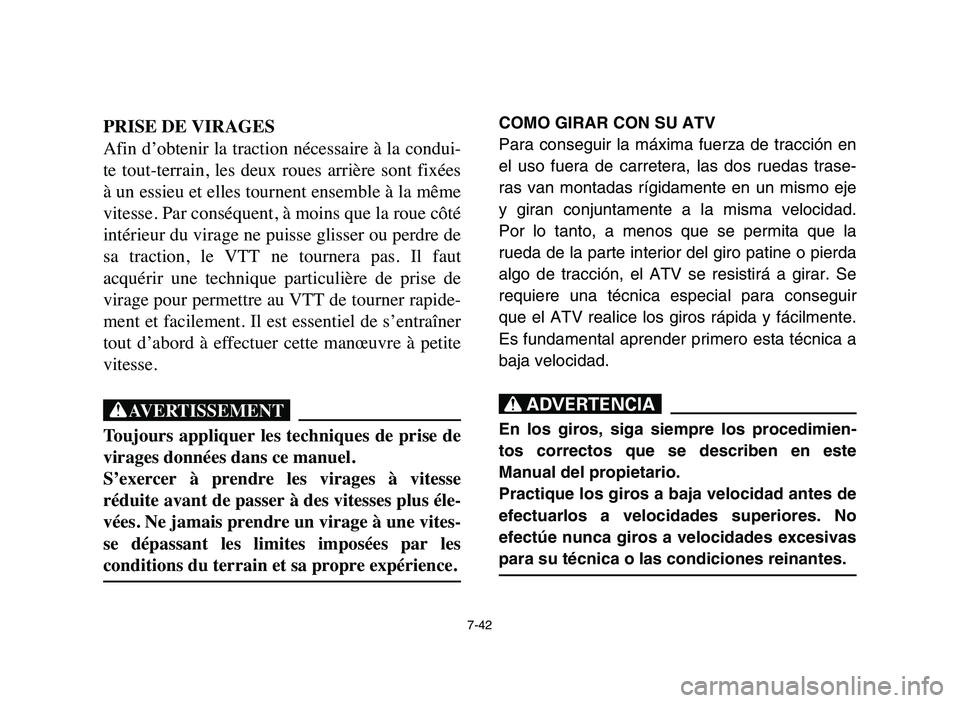

PRISE DE VIRAGES
Afin d’obtenir la traction nécessaire à la condui-
te tout-terrain, les deux roues arrière sont fixées
à un essieu et elles tournent ensemble à la même
vitesse. Par conséquent, à moins que la roue côté
intérieur du virage ne puisse glisser ou perdre de
sa traction, le VTT ne tournera pas. Il faut
acquérir une technique particulière de prise de
virage pour permettre au VTT de tourner rapide-
ment et facilement. Il est essentiel de s’entraîner
tout d’abord à effectuer cette manœuvre à petite
vitesse.
XG
Toujours appliquer les techniques de prise de
virages données dans ce manuel.
S’exercer à prendre les virages à vitesse
réduite avant de passer à des vitesses plus éle-
vées. Ne jamais prendre un virage à une vites-
se dépassant les limites imposées par les
conditions du terrain et sa propre expérience.
COMO GIRAR CON SU ATV
Para conseguir la máxima fuerza de tracción en
el uso fuera de carretera, las dos ruedas trase-
ras van montadas rígidamente en un mismo eje
y giran conjuntamente a la misma velocidad.
Por lo tanto, a menos que se permita que la
rueda de la parte interior del giro patine o pierda
algo de tracción, el ATV se resistirá a girar. Se
requiere una técnica especial para conseguir
que el ATV realice los giros rápida y fácilmente.
Es fundamental aprender primero esta técnica a
baja velocidad.
XR
En los giros, siga siempre los procedimien-
tos correctos que se describen en este
Manual del propietario.
Practique los giros a baja velocidad antes de
efectuarlos a velocidades superiores. No
efectúe nunca giros a velocidades excesivas
para su técnica o las condiciones reinantes.
5TH-9-64 7 2/16/05 2:44 PM Page 185
