2-8
8Ne pas rouler sur un terrain trop accidenté,
glissant ou meuble, à moins d’avoir les com-
pétences nécessaires au contrôle du VTT sur
un tel terrain. Toujours rester très vigilant sur
ces types de terrain.
8Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse
réduite avant de passer à des vitesses plus éle-
vées. Ne jamais prendre les virages à des
vitesses excessives.
8Ne pas conduire le VTT sur des pentes trop
raides pour le VTT ou trop difficiles pour ses
capacités. S’exercer sur des pentes plus légères
avant de se lancer sur des pentes plus fortes.
8Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Éva-
luer les conditions du terrain avant d’attaquer
une côte. Ne jamais monter sur des collines
dont le sol est trop glissant ou meuble. Se
pencher de sorte à déplacer son poids vers
l’avant du véhicule. Ne jamais donner trop
brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le
sommet d’une colline à vitesse élevée.8No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo
hasta que haya aprendido y practicado las
destrezas necesarias para controlar el ATV
sobre tales terrenos. Observe siempre la
máxima precaución en este tipo de terrenos.
8Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los
giros a baja velocidad antes de efectuarlos a
velocidades superiores. No gire nunca a
excesiva velocidad.
8No conduzca el ATV en pendientes demasia-
do pronunciadas para la máquina o para su
pericia. Practique en pendientes más suaves
antes de intentarlo en las empinadas.
8Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno
antes de empezar a subir una pendiente. No
suba nunca pendientes con terreno suelto o
resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente ni efectúe cambios
de marcha repentinos. No corone nunca una
pendiente a toda velocidad.
5TH-9-64 ~3 3/1/05 7:49 PM Page 45

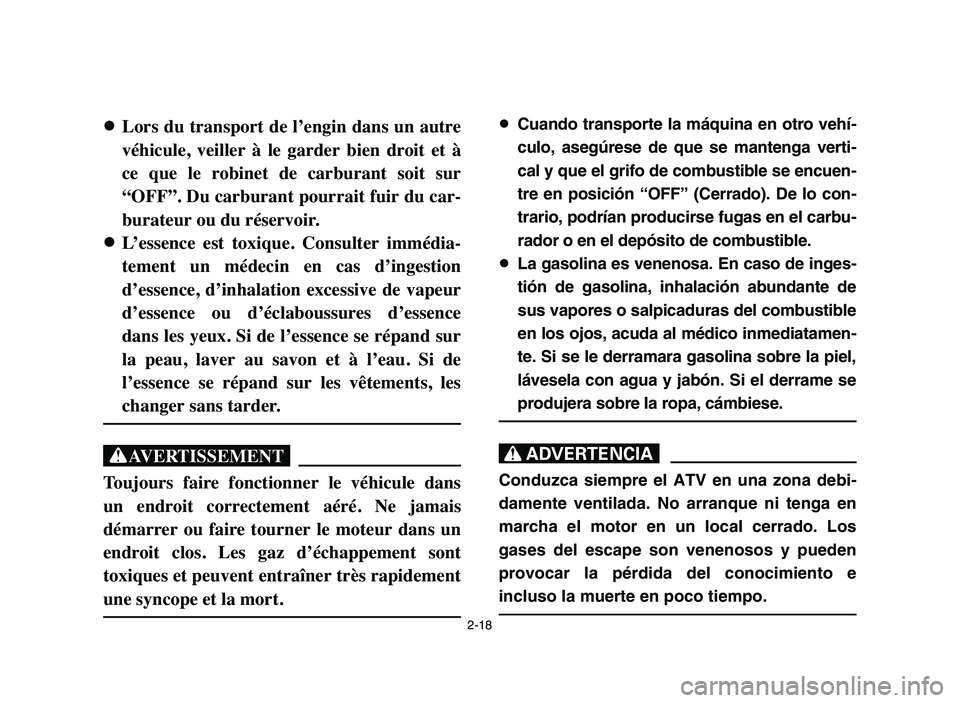

2-18
8 8
Lors du transport de l’engin dans un autre
véhicule, veiller à le garder bien droit et à
ce que le robinet de carburant soit sur
“OFF”. Du carburant pourrait fuir du car-
burateur ou du réservoir.
8 8
L’essence est toxique. Consulter immédia-
tement un médecin en cas d’ingestion
d’essence, d’inhalation excessive de vapeur
d’essence ou d’éclaboussures d’essence
dans les yeux. Si de l’essence se répand sur
la peau, laver au savon et à l’eau. Si de
l’essence se répand sur les vêtements, les
changer sans tarder.
XG
Toujours faire fonctionner le véhicule dans
un endroit correctement aéré. Ne jamais
démarrer ou faire tourner le moteur dans un
endroit clos. Les gaz d’échappement sont
toxiques et peuvent entraîner très rapidement
une syncope et la mort.
8Cuando transporte la máquina en otro vehí-
culo, asegúrese de que se mantenga verti-
cal y que el grifo de combustible se encuen-
tre en posición “OFF” (Cerrado). De lo con-
trario, podrían producirse fugas en el carbu-
rador o en el depósito de combustible.
8La gasolina es venenosa. En caso de inges-
tión de gasolina, inhalación abundante de
sus vapores o salpicaduras del combustible
en los ojos, acuda al médico inmediatamen-
te. Si se le derramara gasolina sobre la piel,
lávesela con agua y jabón. Si el derrame se
produjera sobre la ropa, cámbiese.
XR
Conduzca siempre el ATV en una zona debi-
damente ventilada. No arranque ni tenga en
marcha el motor en un local cerrado. Los
gases del escape son venenosos y pueden
provocar la pérdida del conocimiento e
incluso la muerte en poco tiempo.
5TH-9-64 ~3 3/1/05 7:49 PM Page 55

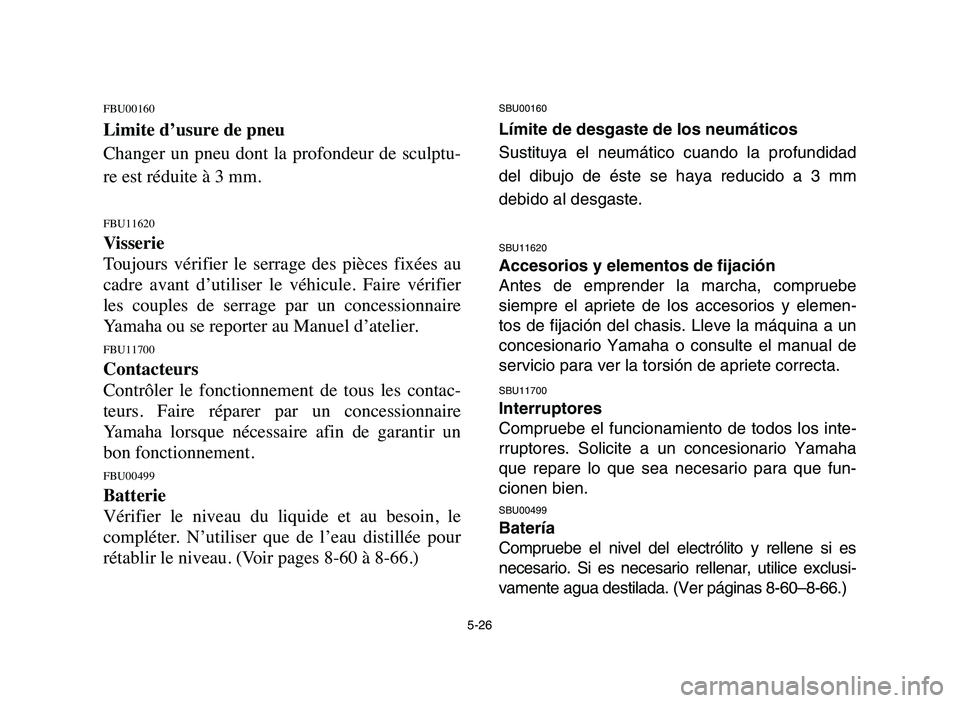

5-26
FBU00160
Limite d’usure de pneu
Changer un pneu dont la profondeur de sculptu-
re est réduite à 3 mm.
FBU11620
Visserie
Toujours vérifier le serrage des pièces fixées au
cadre avant d’utiliser le véhicule. Faire vérifier
les couples de serrage par un concessionnaire
Yamaha ou se reporter au Manuel d’atelier.
FBU11700
Contacteurs
Contrôler le fonctionnement de tous les contac-
teurs. Faire réparer par un concessionnaire
Yamaha lorsque nécessaire afin de garantir un
bon fonctionnement.
FBU00499
Batterie
Vérifier le niveau du liquide et au besoin, le
compléter. N’utiliser que de l’eau distillée pour
rétablir le niveau. (Voir pages 8-60 à 8-66.)
SBU00160
Límite de desgaste de los neumáticos
Sustituya el neumático cuando la profundidad
del dibujo de éste se haya reducido a 3 mm
debido al desgaste.
SBU11620
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe
siempre el apriete de los accesorios y elemen-
tos de fijación del chasis. Lleve la máquina a un
concesionario Yamaha o consulte el manual de
servicio para ver la torsión de apriete correcta.
SBU11700
Interruptores
Compruebe el funcionamiento de todos los inte-
rruptores. Solicite a un concesionario Yamaha
que repare lo que sea necesario para que fun-
cionen bien.
SBU00499
Batería
Compruebe el nivel del electrólito y rellene si es
necesario. Si es necesario rellenar, utilice exclusi-
vamente agua destilada. (Ver páginas 8-60–8-66.)
5TH-9-64 4~5 2/16/05 2:42 PM Page 51

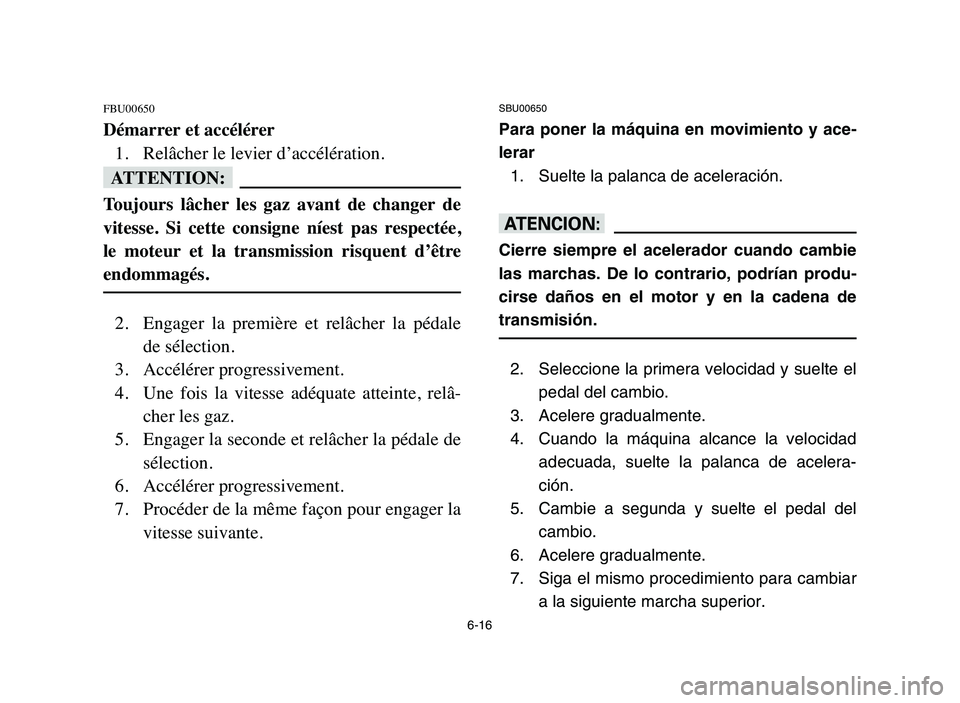

6-16
FBU00650
Démarrer et accélérer
1. Relâcher le levier d’accélération.
fF
Toujours lâcher les gaz avant de changer de
vitesse. Si cette consigne níest pas respectée,
le moteur et la transmission risquent d’être
endommagés.
2. Engager la première et relâcher la pédale
de sélection.
3. Accélérer progressivement.
4. Une fois la vitesse adéquate atteinte, relâ-
cher les gaz.
5. Engager la seconde et relâcher la pédale de
sélection.
6. Accélérer progressivement.
7. Procéder de la même façon pour engager la
vitesse suivante.
SBU00650
Para poner la máquina en movimiento y ace-
lerar
1. Suelte la palanca de aceleración.
yY
Cierre siempre el acelerador cuando cambie
las marchas. De lo contrario, podrían produ-
cirse daños en el motor y en la cadena de
transmisión.
2. Seleccione la primera velocidad y suelte el
pedal del cambio.
3. Acelere gradualmente.
4. Cuando la máquina alcance la velocidad
adecuada, suelte la palanca de acelera-
ción.
5. Cambie a segunda y suelte el pedal del
cambio.
6. Acelere gradualmente.
7. Siga el mismo procedimiento para cambiar
a la siguiente marcha superior.
5TH-9-64 6 2/16/05 2:43 PM Page 15

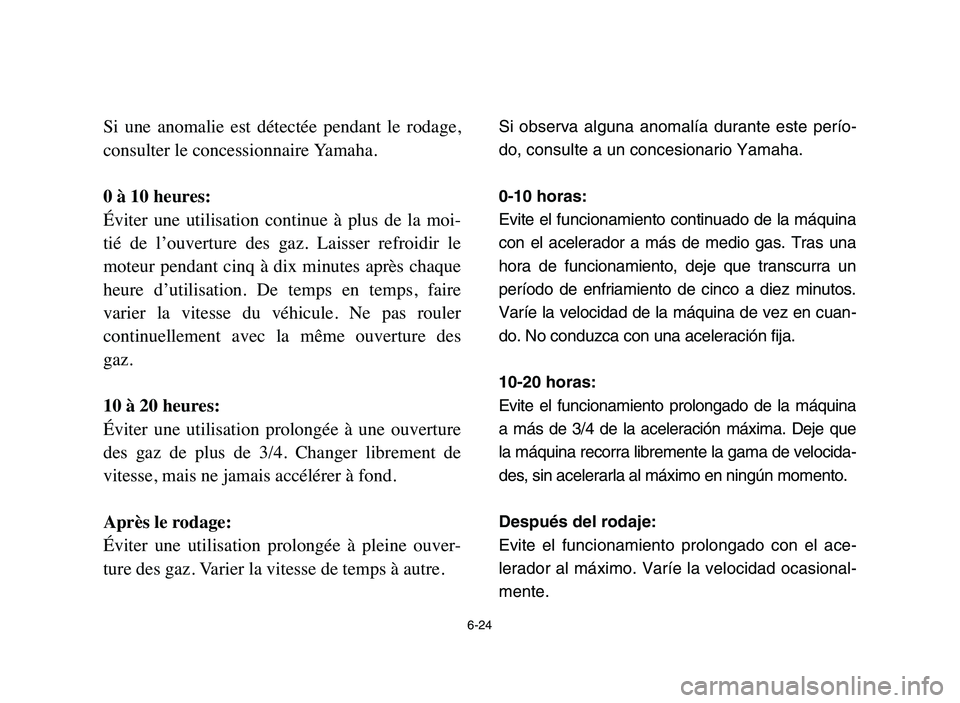

6-24
Si une anomalie est détectée pendant le rodage,
consulter le concessionnaire Yamaha.
0 à 10 heures:
Éviter une utilisation continue à plus de la moi-
tié de l’ouverture des gaz. Laisser refroidir le
moteur pendant cinq à dix minutes après chaque
heure d’utilisation. De temps en temps, faire
varier la vitesse du véhicule. Ne pas rouler
continuellement avec la même ouverture des
gaz.
10 à 20 heures:
Éviter une utilisation prolongée à une ouverture
des gaz de plus de 3/4. Changer librement de
vitesse, mais ne jamais accélérer à fond.
Après le rodage:
Éviter une utilisation prolongée à pleine ouver-
ture des gaz. Varier la vitesse de temps à autre.Si observa alguna anomalía durante este perío-
do, consulte a un concesionario Yamaha.
0-10 horas:
Evite el funcionamiento continuado de la máquina
con el acelerador a más de medio gas. Tras una
hora de funcionamiento, deje que transcurra un
período de enfriamiento de cinco a diez minutos.
Varíe la velocidad de la máquina de vez en cuan-
do. No conduzca con una aceleración fija.
10-20 horas:
Evite el funcionamiento prolongado de la máquina
a más de 3/4 de la aceleración máxima. Deje que
la máquina recorra libremente la gama de velocida-
des, sin acelerarla al máximo en ningún momento.
Después del rodaje:
Evite el funcionamiento prolongado con el ace-
lerador al máximo. Varíe la velocidad ocasional-
mente.
5TH-9-64 6 2/16/05 2:43 PM Page 23

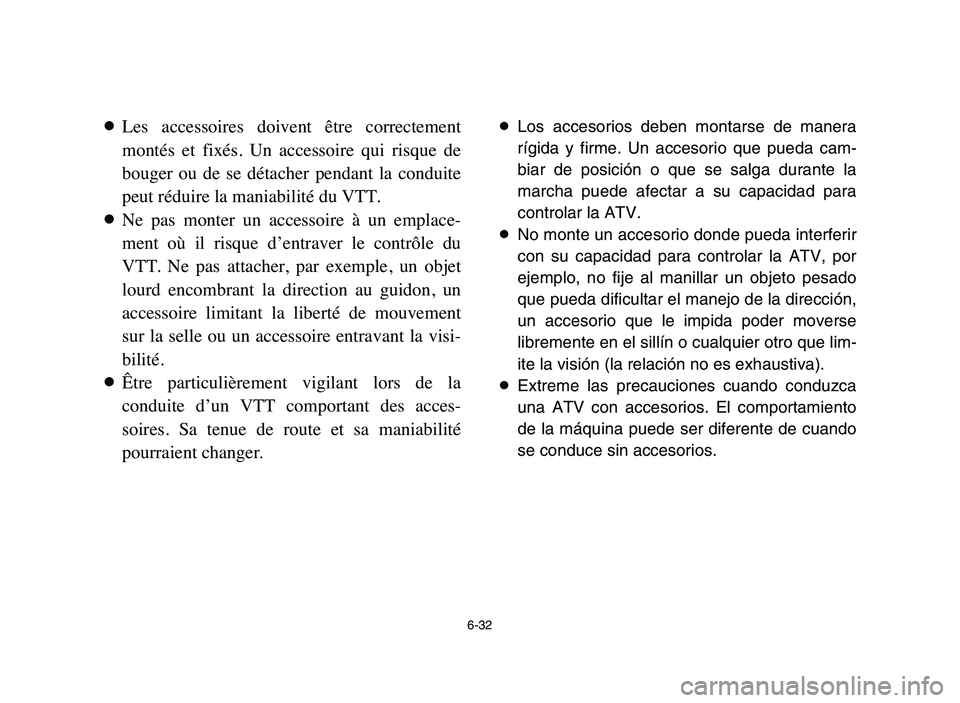

6-32
8Les accessoires doivent être correctement
montés et fixés. Un accessoire qui risque de
bouger ou de se détacher pendant la conduite
peut réduire la maniabilité du VTT.
8Ne pas monter un accessoire à un emplace-
ment où il risque d’entraver le contrôle du
VTT. Ne pas attacher, par exemple, un objet
lourd encombrant la direction au guidon, un
accessoire limitant la liberté de mouvement
sur la selle ou un accessoire entravant la visi-
bilité.
8Être particulièrement vigilant lors de la
conduite d’un VTT comportant des acces-
soires. Sa tenue de route et sa maniabilité
pourraient changer.8Los accesorios deben montarse de manera
rígida y firme. Un accesorio que pueda cam-
biar de posición o que se salga durante la
marcha puede afectar a su capacidad para
controlar la ATV.
8No monte un accesorio donde pueda interferir
con su capacidad para controlar la ATV, por
ejemplo, no fije al manillar un objeto pesado
que pueda dificultar el manejo de la dirección,
un accesorio que le impida poder moverse
libremente en el sillín o cualquier otro que lim-
ite la visión (la relación no es exhaustiva).
8Extreme las precauciones cuando conduzca
una ATV con accesorios. El comportamiento
de la máquina puede ser diferente de cuando
se conduce sin accesorios.
5TH-9-64 6 2/16/05 2:43 PM Page 31

7-50
XG
8 8
Toujours recourir aux techniques décrites
dans ce manuel lors de la montée de col-
lines.
8 8
Évaluer les conditions du terrain avant
d’attaquer une côte.
8 8
Ne jamais monter sur des collines dont le
sol est trop glissant ou meuble.
8 8
Se pencher de sorte à déplacer son poids
vers l’avant du véhicule.
8 8
Ne jamais donner trop brusquement des
gaz et ne jamais changer abruptement de
vitesse. Le VTT risque de basculer vers
l’arrière.
8 8
Ne jamais passer le sommet d’une colline à
vitesse élevée. Un obstacle, une dénivella-
tion importante ou encore un autre véhicu-
le ou une personne peuvent se trouver de
l’autre côté de la colline.
XR
8Para subir pendientes, siga siempre los
procedimientos correctos descritos en
este Manual del Propietario.
8Antes de comenzar a subir cualquier pen-
diente, compruebe siempre el terreno con
atención.
8No suba nunca pendientes con terreno
suelto o resbaladizo.
8Desplace su peso hacia delante.
8No acelere bruscamente ni efectúe cam-
bios de marcha repentinos. El ATV podría
dar una vuelta de campana hacia atrás.
8No corone nunca la cima de una pendiente
a toda velocidad. Al otro lado podría haber
un obstáculo, un descenso brusco, otro
vehículo o una persona.
5TH-9-64 7 2/16/05 2:44 PM Page 193

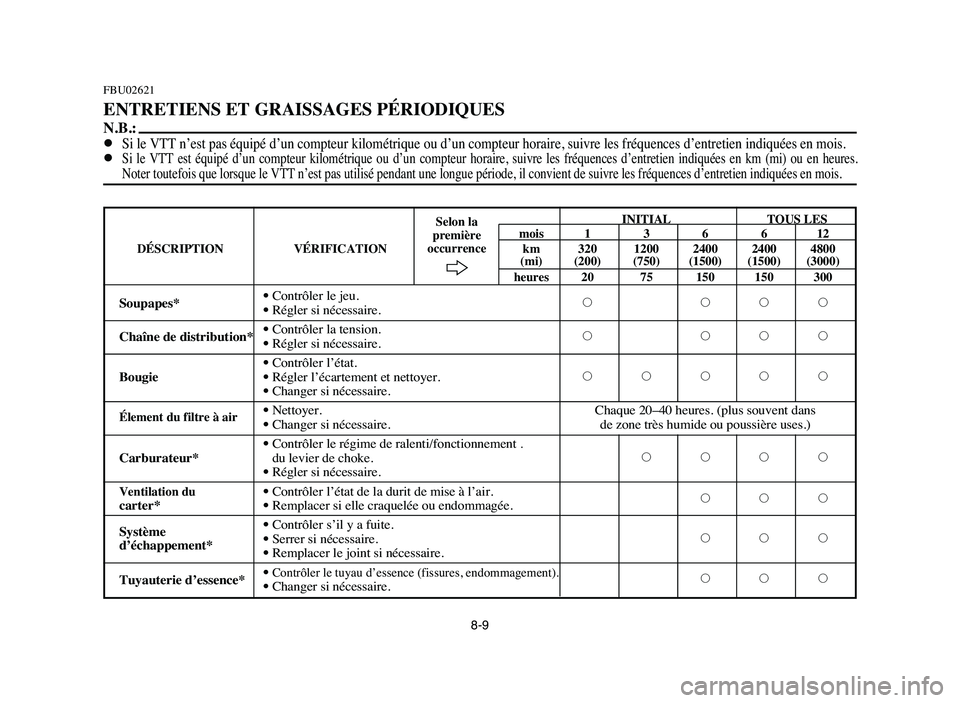

8-9INITIAL TOUS LES
mois 1 3 6 6 12
DÉSCRIPTION VÉRIFICATION km 320 1200 2400 2400 4800
(mi) (200) (750) (1500) (1500) (3000)
heures 20 75 150 150 300
Soupapes*9Contrôler le jeu.
22229Régler si nécessaire.
Chaîne de distribution*
9Contrôler la tension.
22229Régler si nécessaire.
9Contrôler l’état.
Bougie9Régler l’écartement et nettoyer.222229Changer si nécessaire.
Élement du filtre à air9Nettoyer. Chaque 20–40 heures. (plus souvent dans9Changer si nécessaire. de zone très humide ou poussière uses.)
9Contrôler le régime de ralenti/fonctionnement .Carburateur*du levier de choke.22229Régler si nécessaire.
Ventilation du9Contrôler l’état de la durit de mise à l’air.
222
carter*9Remplacer si elle craquelée ou endommagée.
9Contrôler s’il y a fuite.
Système 9Serrer si nécessaire.222
d’échappement*9Remplacer le joint si nécessaire.
Tuyauterie d’essence*
9Contrôler le tuyau d’essence (fissures, endommagement).2229Changer si nécessaire.
FBU02621
ENTRETIENS ET GRAISSAGES PÉRIODIQUES
N.B.:
8Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’entretien indiquées en mois.8Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’entretien indiquées en km (mi) ou en heures.
Noter toutefois que lorsque le VTT n’est pas utilisé pendant une longue période, il convient de suivre les fréquences d’entre\otien indiquées en mois.
Selon la
première
occurrence
5TH-9-64 8 2/16/05 2:45 PM Page 8-9

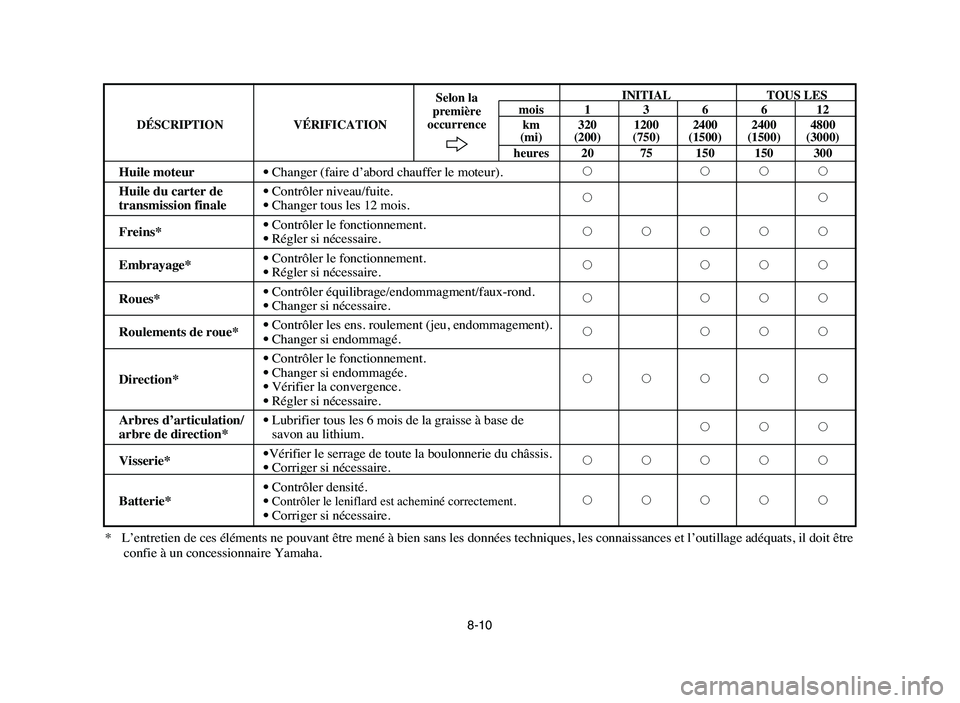

8-10
* L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adéquats, il doit être
confie à un concessionnaire Yamaha.
INITIAL TOUS LES
mois 1 3 6 6 12
DÉSCRIPTION VÉRIFICATION km 320 1200 2400 2400 4800
(mi) (200) (750) (1500) (1500) (3000)
heures 20 75 150 150 300
Huile moteur9Changer (faire d’abord chauffer le moteur).2 222
Huile du carter de
9Contrôler niveau/fuite.
22
transmission finale9Changer tous les 12 mois.
Freins*
9Contrôler le fonctionnement.
222229Régler si nécessaire.
Embrayage*
9Contrôler le fonctionnement.
2
2229Régler si nécessaire.
Roues*
9Contrôler équilibrage/endommagment/faux-rond.
2 2229Changer si nécessaire.
Roulements de roue*
9Contrôler les ens. roulement (jeu, endommagement).
2
2229Changer si endommagé.
9Contrôler le fonctionnement.
Direction*9Changer si endommagée.
222229Vérifier la convergence.9Régler si nécessaire.
Arbres d’articulation/
9Lubrifier tous les 6 mois de la graisse à base de
222
arbre de direction*savon au lithium.
Visserie*
9Vérifier le serrage de toute la boulonnerie du châssis.
222229Corriger si nécessaire.
9Contrôler densité.
Batterie*9Contrôler le leniflard est acheminé correctement.222229Corriger si nécessaire.
Selon la
première
occurrence
5TH-9-64 8 2/16/05 2:45 PM Page 8-10
